【開箱簡測】TB級以上容量系列 (11) Lite-ON MU X1 M.2 2280 NVMe 2TB SSD 效能簡測 (圖多,不喜勿入)

Day_knight

進階會員
已加入
2003/09/23
訊息
2,660
互動分數
58
點數
48
之前測完1TB容量的系列,就準備貼2TB容量的相關測試。先前測試了
Phison PS5012-E12主控,從512GB到1TB都是以VPN100系列表現較穩定,
到了2TB想換個牌子試試,找了一下購物網站資料,E12主控2TB容量
的以LiteON標示的速率是最快,加上它強調超過80度仍有突出的表現,
有吸引到我,就決定是它了。





以下利用手機簡單拍照,若有傷眼處,敬請見諒。


吊卡設計,右上方標示產品容量及保固廠商,小小的一片沒加任何散熱片。



吊卡背後標示產品規格,2TB容量的型號為PP5-GD2048,耗電量2.5A。



SSD正面標籤標示為2019年四月生產,擺了約半年才到我手中。



移除貼紙就可以看到主控及Toshiba NAND型號,快取記憶體為Hynix,正反
兩面均配置相同容量的快取記憶體。與VPN100不同的是PCB上無溫度感測器。





開箱結束,上機去。


測試環境簡述:

M/B: ASUS Prime X299-Deluxe II BIOS 0602
CPU: i9-7900X oc 4.5G
RAM: GSkill DDR4-3000 8G*4
OS SSD: Samsung 970 Pro 1TB
測試碟: LiteON MU X1 2TB
OS: Windows 10 Enterprise 1809 64-bit
Driver: Windows 10 Default Standard NVMe Driver


透過CrystalDiskinfo確認規格為NVMe Express 1.3,剛上機攝氏40度。



密閉機殼內的最高溫度攝氏74度。



AIDA64 Read Test Suite,設定檔案容量為1MB及8MB測試。
隨機讀取速率約2241~2764MB/s。



AIDA64 線性讀寫測試,設定檔案容量為8MB。

線性讀取曲線還算穩定,平均讀取速率2766MB/s,線性寫入曲線讓我有點
傻眼,一開始約容量值2%就急降,之後幾乎在低速區波動,一點都沒E12主
控特色,況且這時運作溫度還在70度內,平均寫入速率656MB/s。





AIDA64 隨機讀寫測試,設定檔案容量為8MB。

隨機讀取曲線平穩,平均讀取速率2758MB/s;寫入曲線同樣出現大幅波動,
看了挺礙眼的,平均寫入速率1970MB/s。





AJA 設定影片格式為2048*1556 2K-1080解析度,編碼為16bit RGB,從256MB~64G
B全測一輪。抓取幾項結果,讀取速率1063~2703MB/s、寫入速率1258~2721MB/s。









Anvil's Storage Utilities分別設為Compress 0Fill或Compress 100%
(Incompressible模式),以下測試皆勾選Write-Thru選項去測試,從1GB~32GB
全測一輪,抓取幾項結果。

Compress 0Fill 模式






Compress 100% 模式







AS SSD分別設定檔案大小為1GB及10GB,並測試Copy 及Compress Benchmark。

1GB的循序讀寫速率約2615及2025 MB/s,4K QD1讀取11680 iops,4K QD1寫入27485 iops。




10GB的循序讀寫速率約2626及2684 MB/s,4K QD1讀取9140 iops,4K QD1寫入28777 iops。




Copy Benchmark 測試項目

1GB的ISO讀取速率1947MB/s、程式載入速率768MB/s。


10GB的ISO讀取速率2399MB/s、程式載入速率702MB/s。


Compress Benchmark 測試項目

1GB的讀寫曲線。


10GB的讀寫曲線。



ATTO Diskbenchmark設定檔案長度為64K、64MB、256MB、512MB、1GB、
2GB、4GB及32GB,測試模式設定為Overlapped I/O及Random模式進行測試。

Overlapped I/O,佇列深度4 (QD4)模式,讀取速率最快3123MB/s、
寫入速率最快2989MB/s,32GB容量的重壓測試尾速掉速蠻明顯的。


Random模式,讀取速率最快1974MB/s、寫入速率最快2694MB/s。很明顯的
每個測試都會掉尾速,32GB掉速情況更慘。



CrystalDisk v6.0.2採Default及0Fill,測試50MiB、500MiB、1GiB、4GiB、8GiB及32GiB。

0Fill模式
Seq Q32T1循序讀取速率落在3106~3108MB/s、寫入速率2954~2962MB/s。
4K Q32T1讀取速率約406~411MB/s、寫入速率約370~372MB/s。


Default (Random)模式
Seq Q32T1循序讀取速率落在3086~3103MB/s、寫入速率1618~29666MB/s。
4K Q32T1讀取速率340~413MB/s、寫入速率277~368MB/s。



NetworkDLS - DiskMark採預設封包值64K,檔案容量為2.5G測試結果。
平均讀取速率995MB/s、寫入速率1.0GB/s。



HDTune v5.7設定檔案容量為8MB,各測試選項結果值如下圖。

循序讀寫測試項目
讀取曲線平順,平均讀取速率2735MB/s,寫入曲線600GB前先掉速一次,
到了980GB左再掉速一次,平均寫入速率1807MB/s。





隨機讀寫測試項目




額外讀寫測試項目





File Benchmark選項以Block Size 512MB檔案長度為基準,設定50MB、
500MB、2000MB及4000MB,並分別測試資料型態為Zero及Mixed。

Mixed型態


Zero型態



將檔案設為200GB,可以看到SLC Cache大小約22GB,超過22GB時寫入速度
會先掉速一次,若到68GB容量時會再掉速第二次,之後就穩定。



HD-Tach RW 讀寫效能測試,分別針對8mb(Quick Zone)及32mb(Long Zone)測試。
8mb(Quick Zone):平均讀取速率1382MB/s、平均寫入速率1231MB/s。


32mb(Long Zone):平均讀取速率1329MB/s、平均寫入速率1242MB/s。



InHouse DiskBenchMark測試, 循序讀取速率1401MB/s、寫入速率1426MB/s。



Parkdale v2.99設定Block Size 1MB,把檔案大小從250MB~10000MB全測過一輪。











PCMark 7測試:得分5999、原始得分數為13285。



PCMark 8測試:分數5078,頻寬為589MB/s。



TxBench設定檔案長度64MB、512MB、4GB及32GB,分別測試隨機及0Fill
資料方式的結果。

0Fill寫入模式:循序讀取速率1384~3103MB/s、寫入速率868~3054MB/s。







隨機寫入模式:循序讀取速率1906~3103MB/s、寫入速率581~2975MB/s。







測試至此,作個簡單的測試結論:

優點
1. 部分小檔案短程測試,寫入速率有貼近官方值。
2. 不加散熱裝置下,高溫運作控制還可以。
3. 原廠提供5年保固。



缺點
1. 讀取速率及多數環境下的寫入速率幾乎都無法達到標示,虛標情況似乎有點.....。
2. SLC Cache很小,大檔寫入掉速很嚴重,不該是會發生在Phison E12主控才對。
3. 隨機寫入速度偏低,不適合小檔寫入用,甚至於QLC有得拼。


以上不專業之簡單測試到此結束,下台一鞠躬,一切的批評希望廠商能見諒,
本文不作筆戰用,若有指教歡迎大家一起來討論。

  • Like
Reactions: arun and poiu1101

poiu1101

進階會員
已加入
2008/02/11
訊息
278
互動分數
13
點數
18
年齡
47

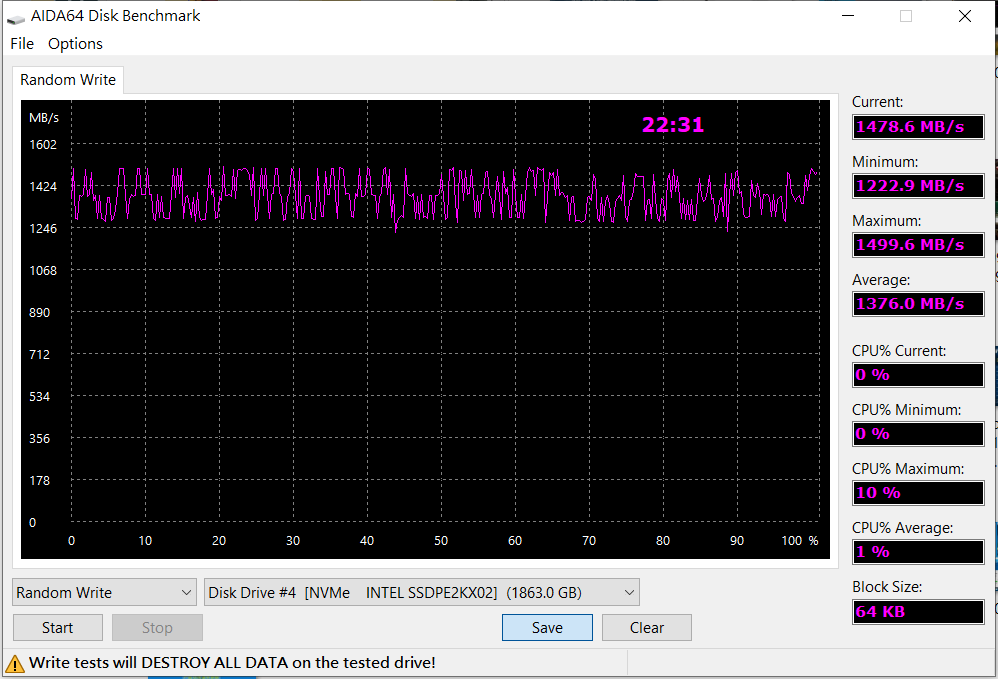

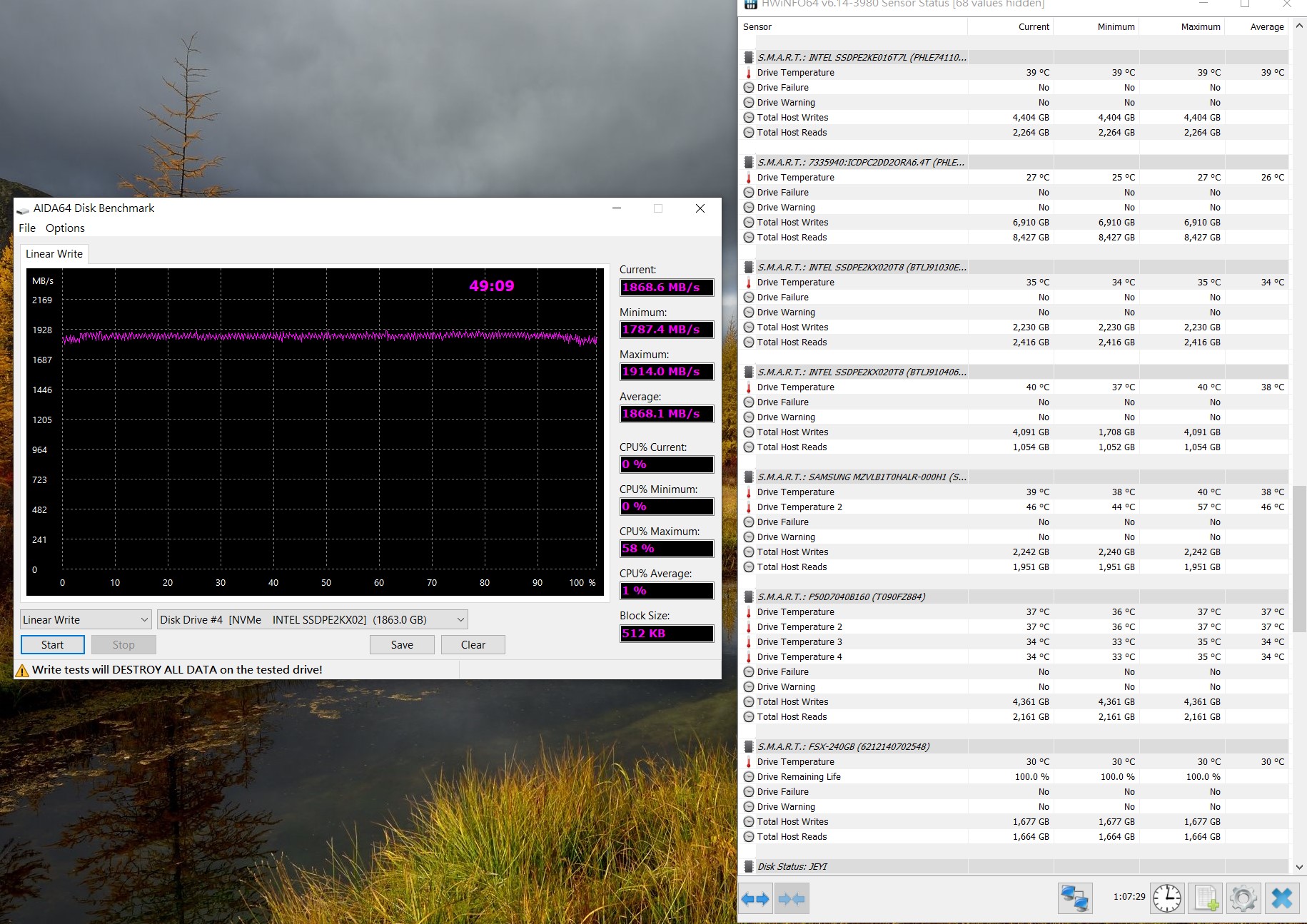

感謝分享!看了其中一項持續寫測試.好奇中.....手癢也測我的看看.選最便宜的p4510 2t.也是TLC...這顆之前對岸賣6000多台幣.是DC級SSD.
果然穩........不掉速的.4K也算平穩.....企業要求穩定大於效能!
