ENERMAX LIQMAX 120S 一體式水冷散熱器 效能測試

本帖由 soothepain2013-11-06 發佈。版面名稱:新型散熱裝置 / 散熱膏

  1. soothepain

    soothepain full loading

    註冊:
    2003-09-17
    文章:
    15,205
    讚:
    1,228
    ENERMAX 最近推出了一款一體式水冷散熱器「LIQMAX 120S」,這款散熱器早前在六月Computex有展出,預計在這個月(11)中旬會正式上市。LIQMAX 120S 採用12公分的水冷排,搭配一顆Twister磁力滾珠軸承風扇,另外水冷頭的部份則是採用自家的SCT分流通道技術。

    ENERMAX LIQMAX 120S 依風扇規格有兩種版本,分為有LED燈效以及無LED燈效兩種,兩款風扇皆採用Twister磁力滾珠軸承、三段PWM可手動切換轉速範圍。入手的這款為低調版,沒有LED燈效。
    [​IMG]

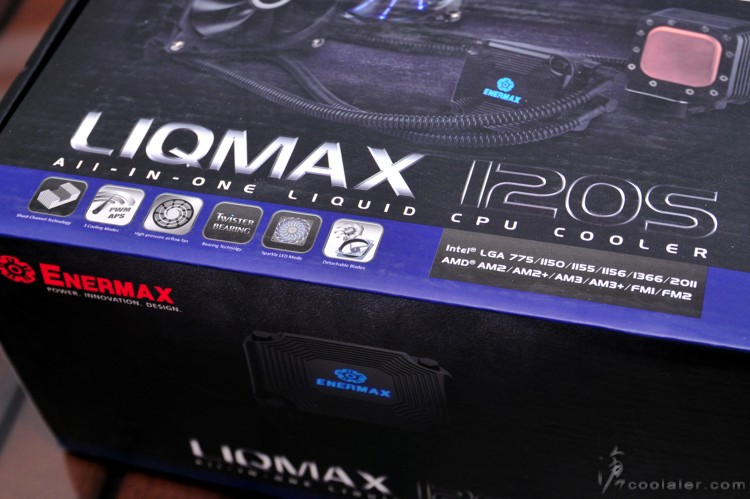

    LIQMAX 120S 主要特色,採SCT分流通到設計、三段PWM可手調轉速、高風壓、Twister磁力滾珠軸承、LED燈效(另一個版本)、風扇葉片可拆。
    [​IMG]

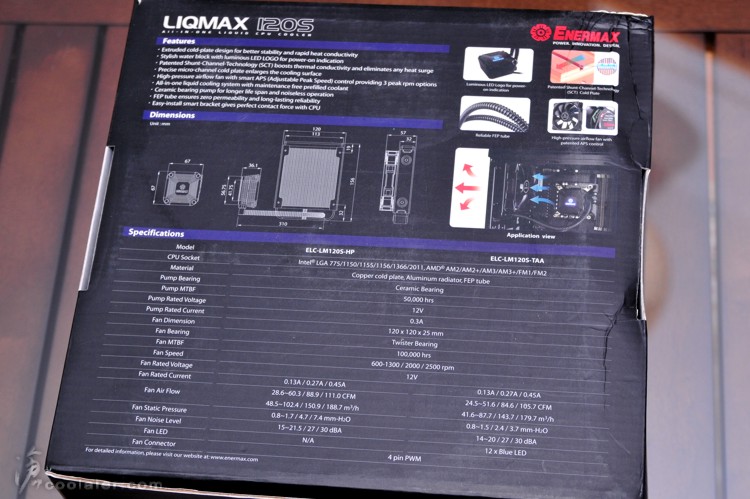

    盒背有詳細規格以及尺寸標示。
    [​IMG]

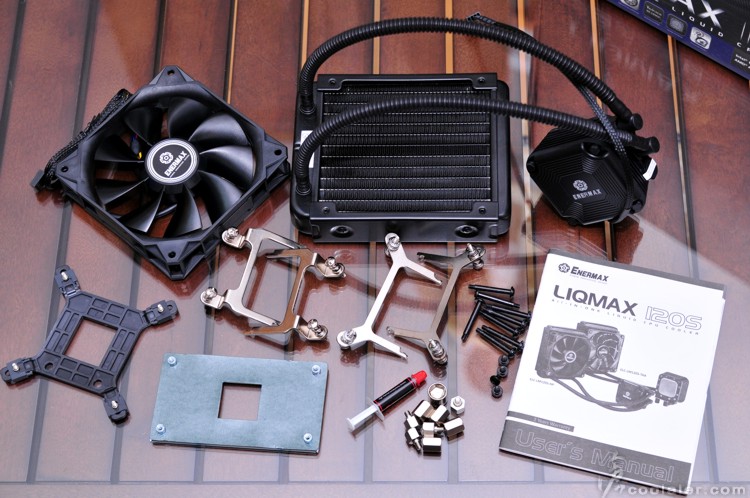

    配件有,安裝扣具、背板、螺絲、散熱膏、12公分風扇、安裝說明書...等。
    [​IMG]

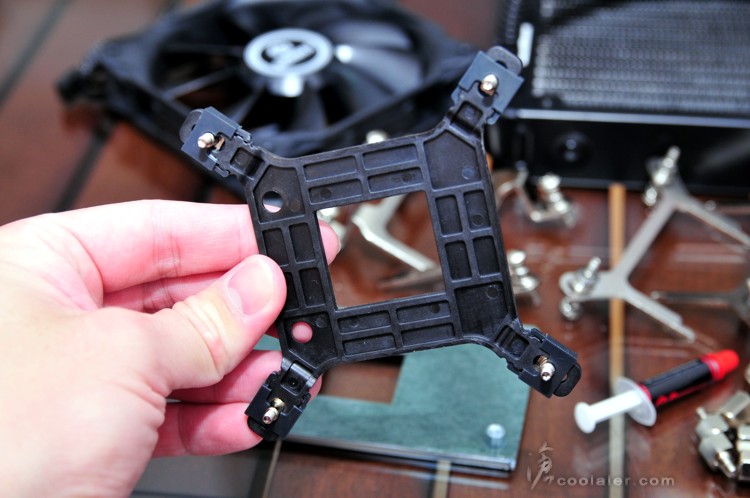

    Intel平台的安裝背板。
    [​IMG]

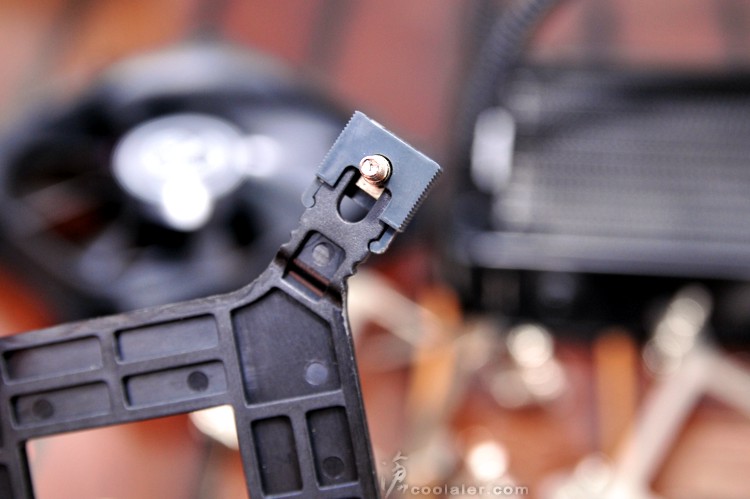

    可三段微調適用三種平台。
    [​IMG]

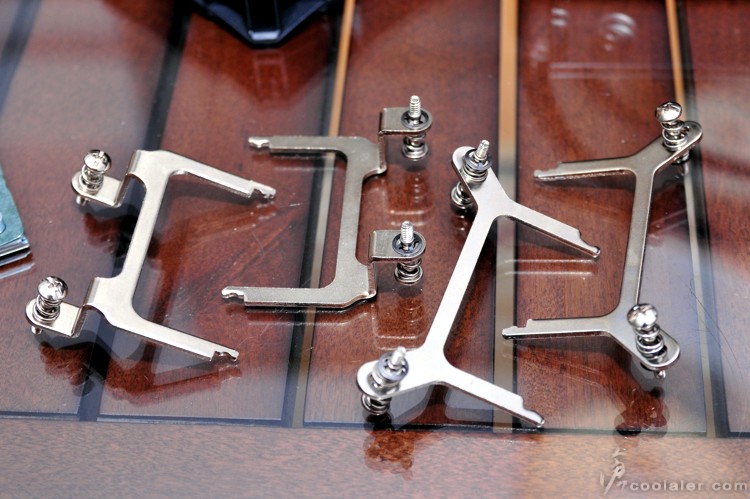

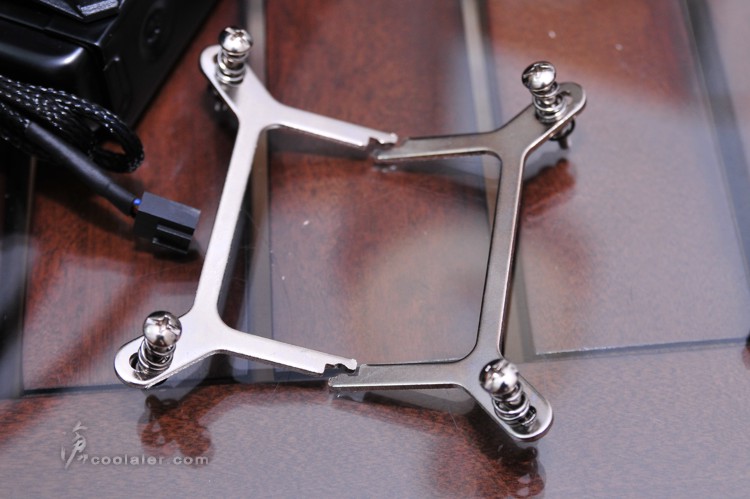

    扣具的部份採用免螺絲組合。
    [​IMG]

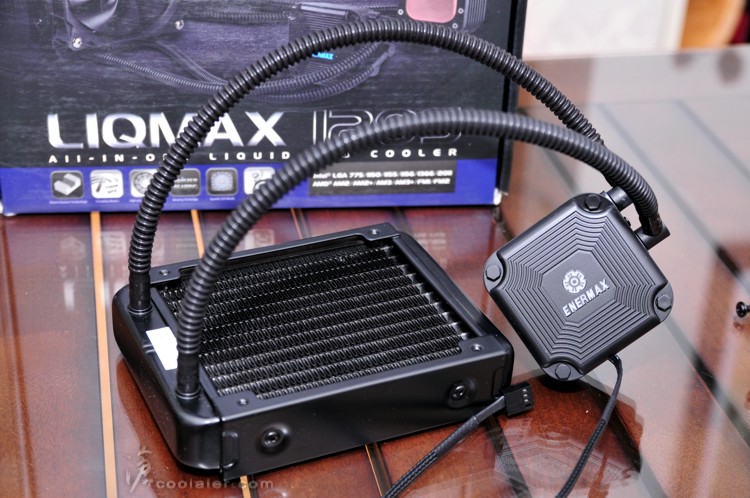

    主要的散熱器本體,一個12公分的水冷排,水管(31公分)直接連接到水冷頭上。一體式的設計,省去不少組裝上的麻煩,當然連水都不用加。
    [​IMG]

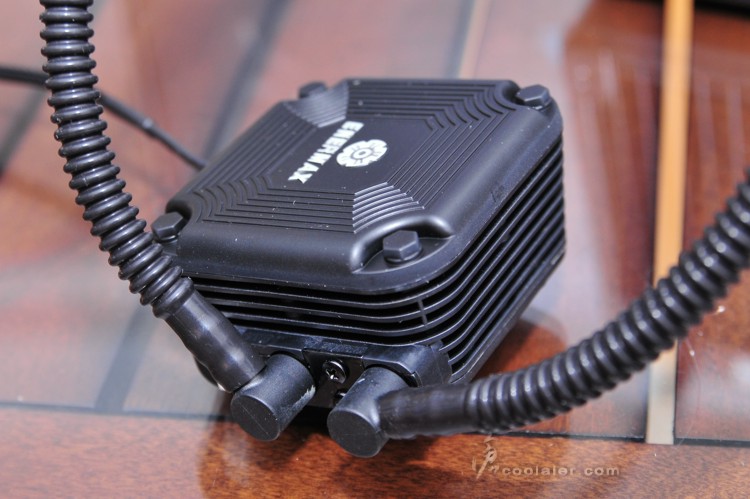

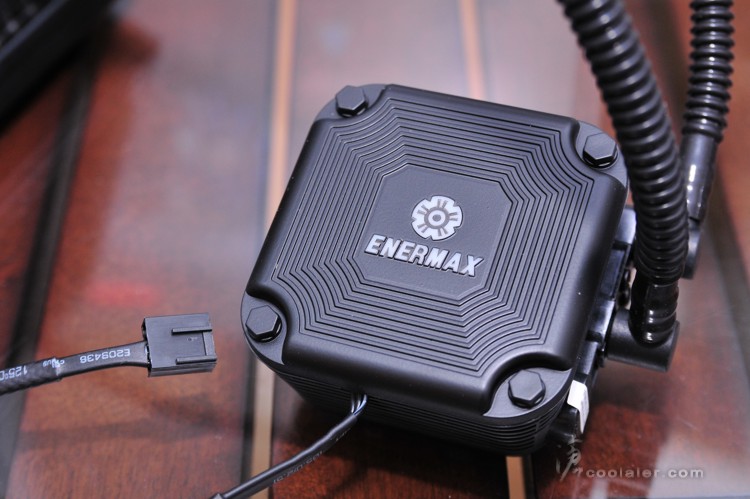

    水冷頭上方有ENERMAX的Logo與字樣,在開機之後這部份會有藍光效果。
    [​IMG]


    銜接在水冷頭上的水管是可以調整角度。
    [​IMG]

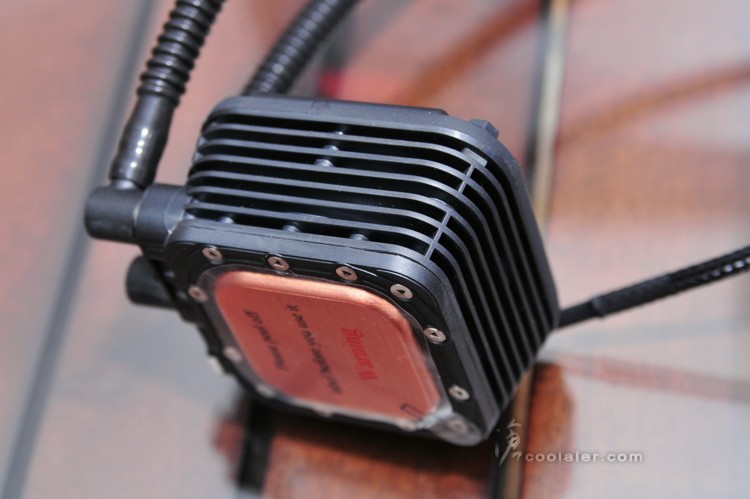

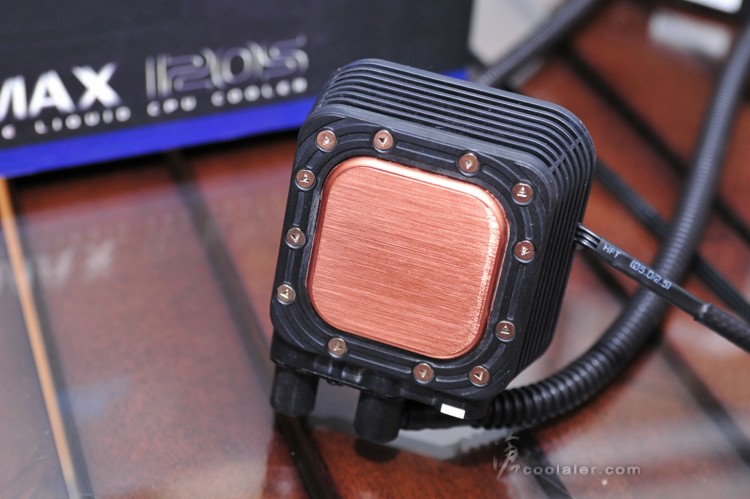

    水冷頭底部為銅材質,採用凸底設計。
    [​IMG]


    水冷頭內部為SCT分流設計,在中間位置有一個分流渠道,水冷液流過渠道時可交互分流,避免熱點集中。
    [​IMG]

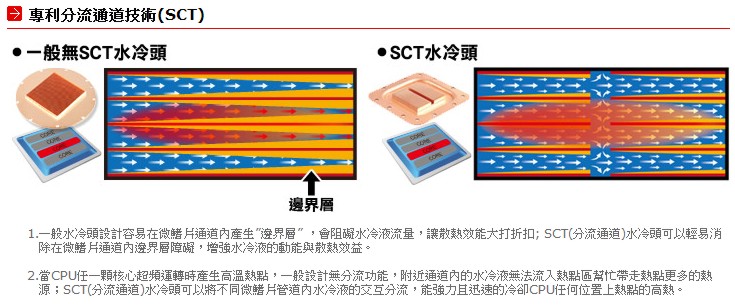

    SCT的部份類似之前ELC 120上面所使用的QSC分流設計。以下是擷取官方的說明。
    [​IMG]

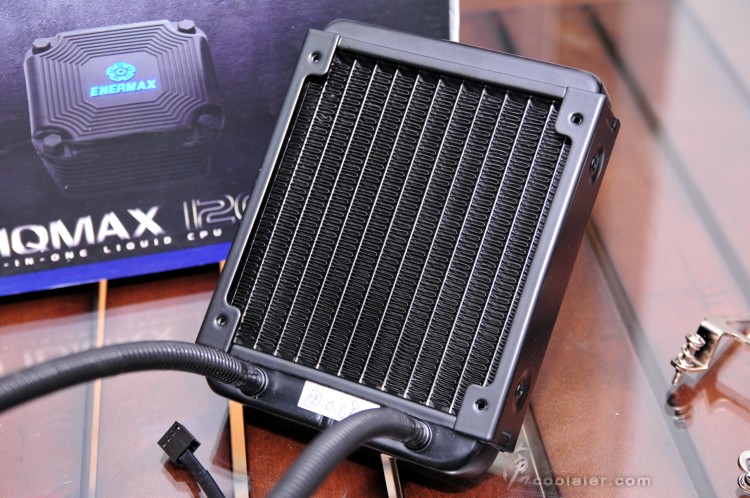

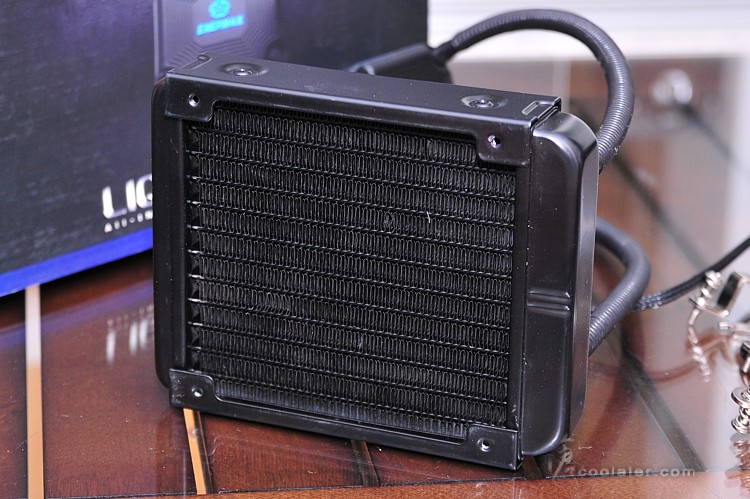

    標準的12公分水冷排,前後都可以安裝12公分風扇。
    [​IMG]

    [​IMG]

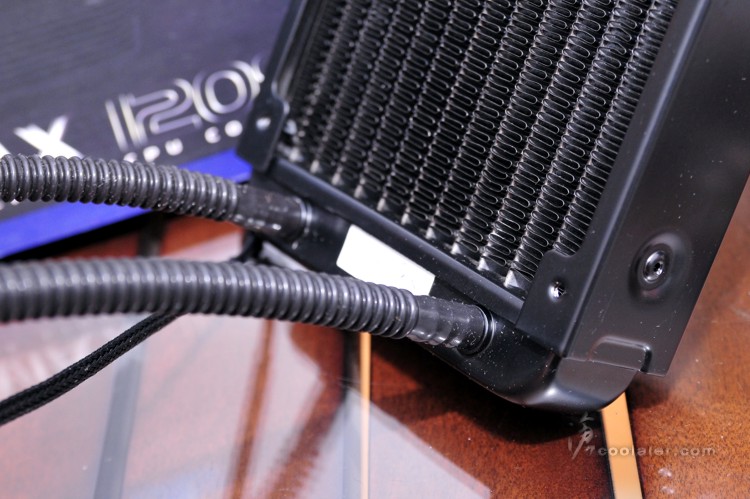

    採用FEP水管,連接水管排的接點是無法調整角度。
    [​IMG]

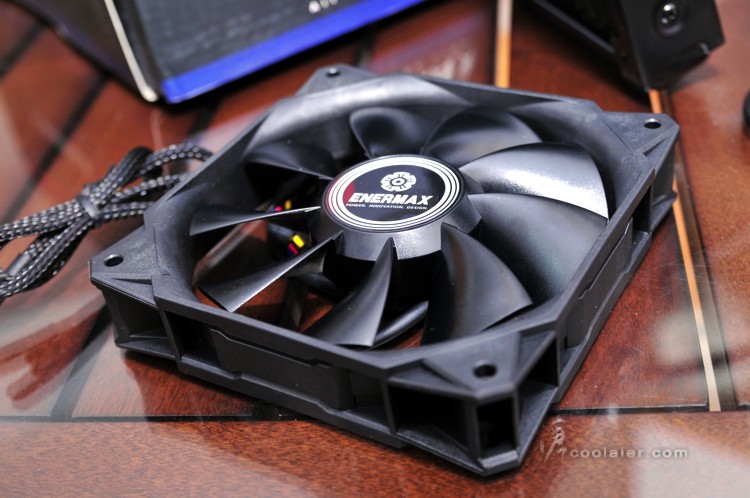

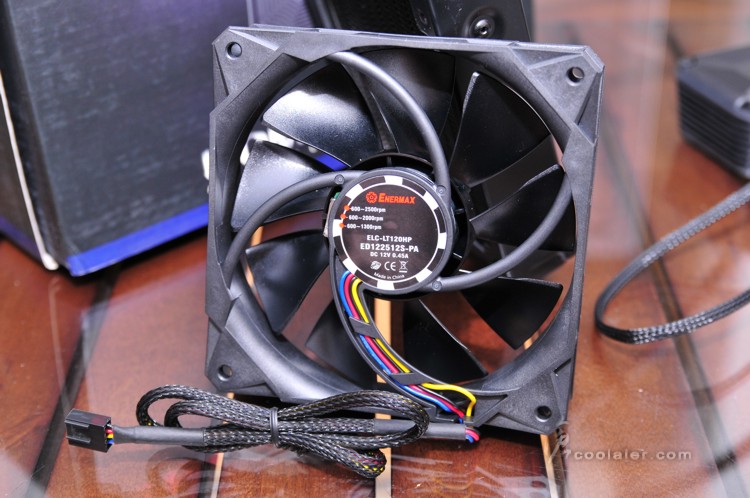

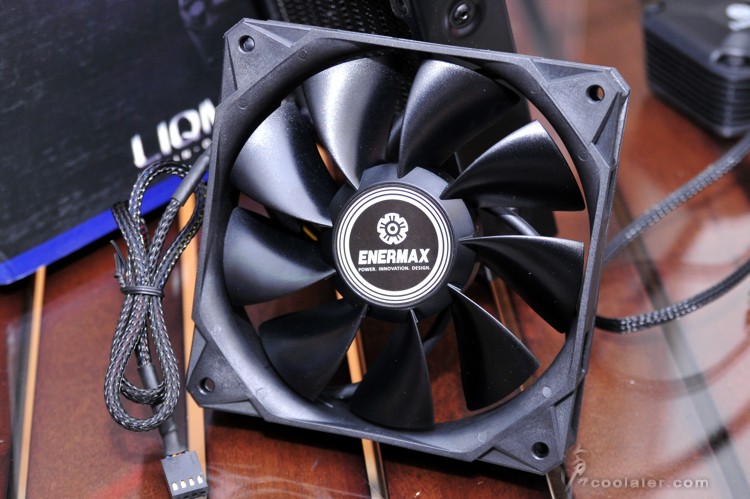

    低調無燈光版的12公分風扇。
    [​IMG]


    採用Twister磁力滾珠軸承,葉片可拆卸。
    [​IMG]


    轉速600~2500RPM,噪音值最大30dBA。
    [​IMG]

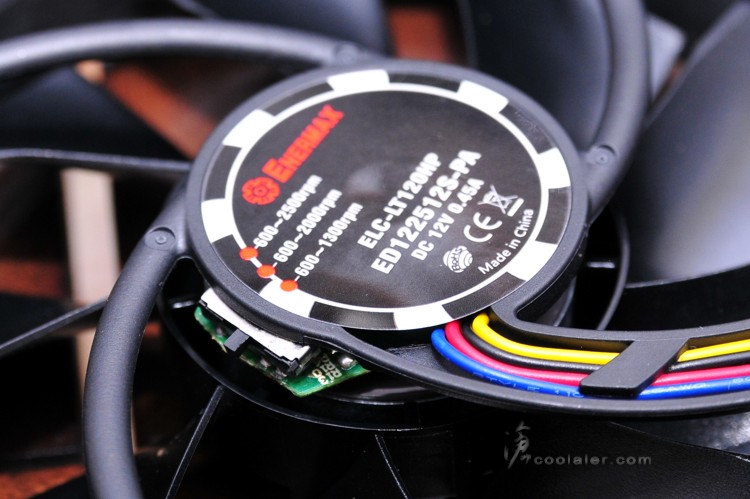

    背面軸心側有一個三段式開關,可以用來調整風扇PWM轉速模式,分別為靜音模式600~1300RPM、效能模式600~2000RPM、超頻模式600~2500RPM。比較不方便的是開關在背面,切換比較麻煩一點,從正面的話,手指不要太粗應該都可以穿過葉扇切換沒問題。
    [​IMG]


    LGA1155 平台安裝
    實際試裝一下,測試平台為Z77X-UD5H,LGA1155腳位。
    在安裝水冷頭之前可以先裝上風扇,這樣比較順手,在水冷頭之後也是OK的。
    [​IMG]


    扣具的部份很特殊,感覺好像是從中間斷掉,其實它是直接卡進去水冷頭就可以,不用工具。
    [​IMG]

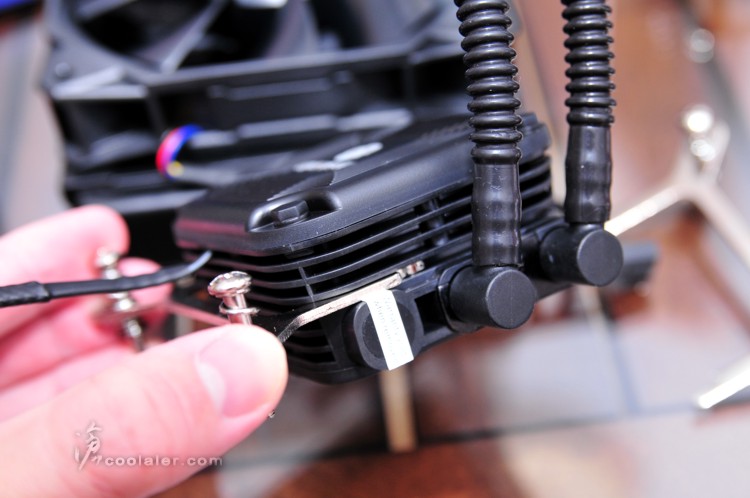

    像這樣從側邊溝槽插入。
    [​IMG]


    另一邊亦同,壓到底時會聽到咖一聲,扣住。
    [​IMG]

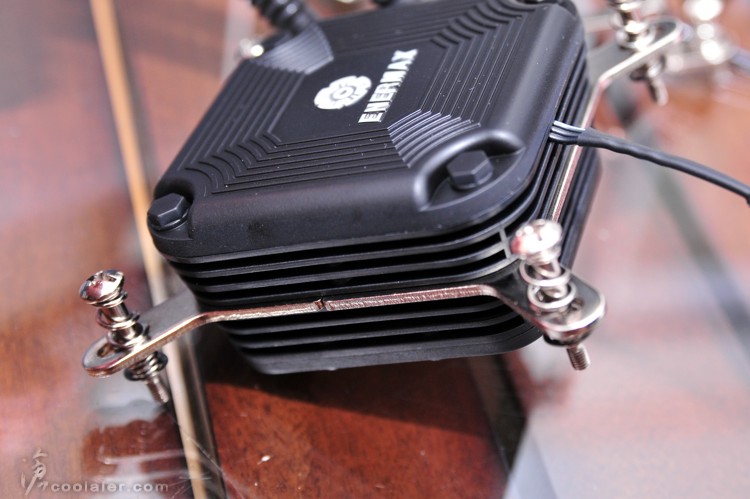

    水冷頭扣具安裝完成。
    [​IMG]

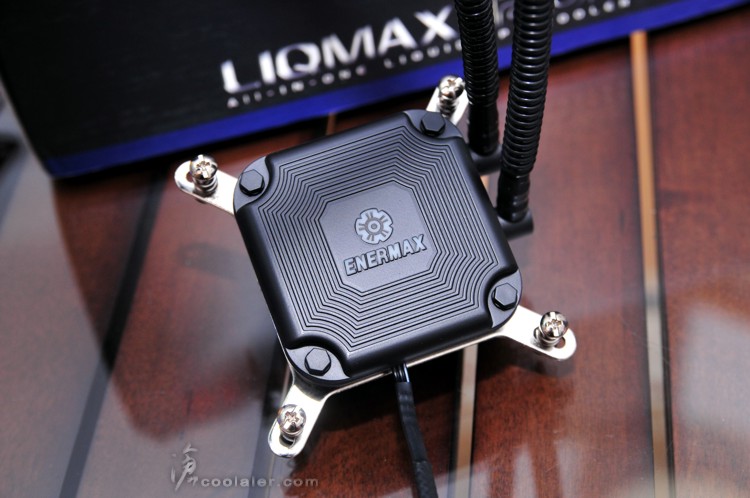

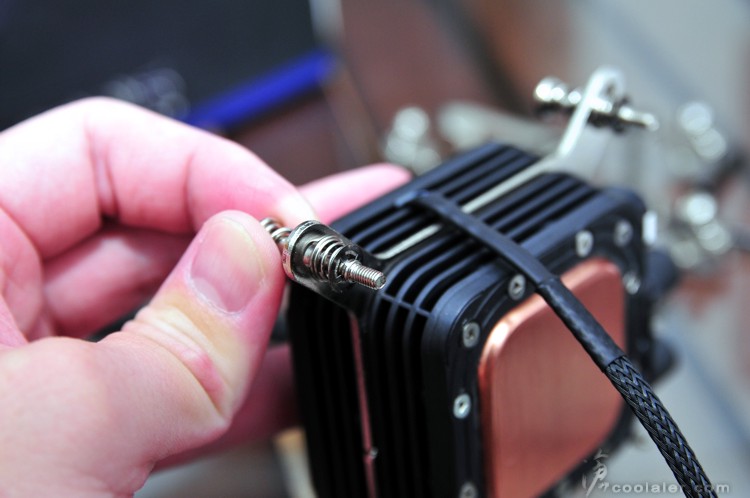

    Intel平台用的扣具上的螺絲可三段微調距離適用三平台。
    [​IMG]

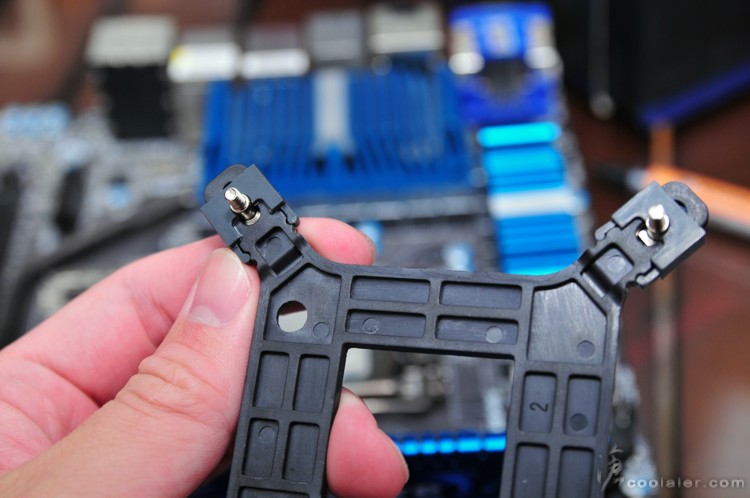

    接著是背板的部份,先調好平台孔距。
    [​IMG]

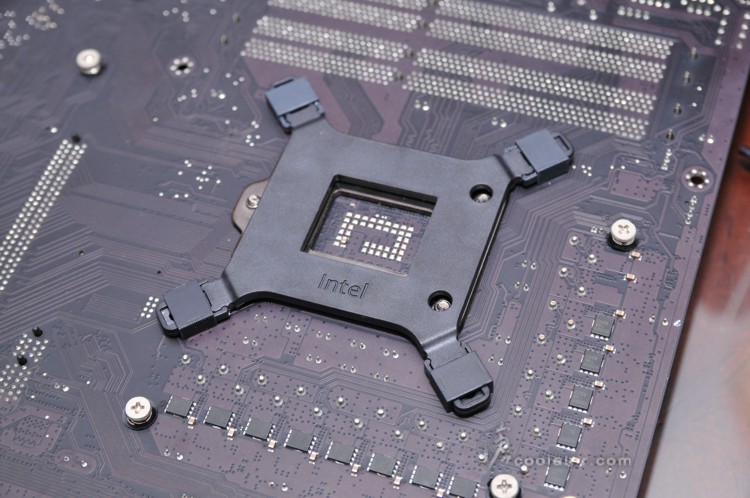

    合上主機板背部。
    [​IMG]

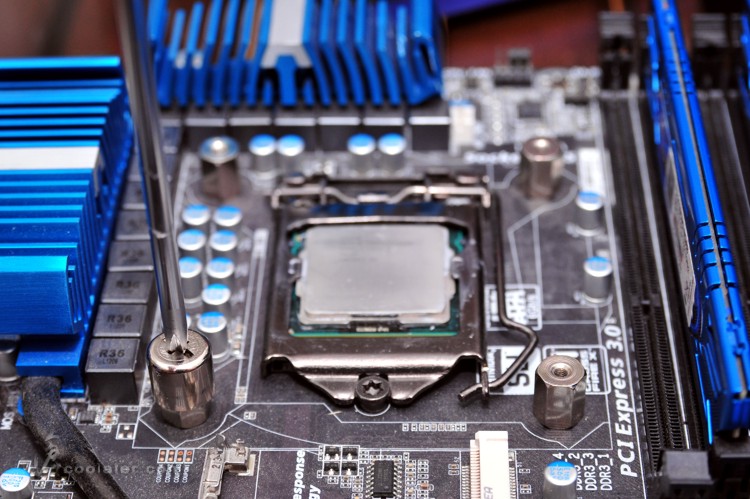

    正面鎖上六角銅柱。
    [​IMG]

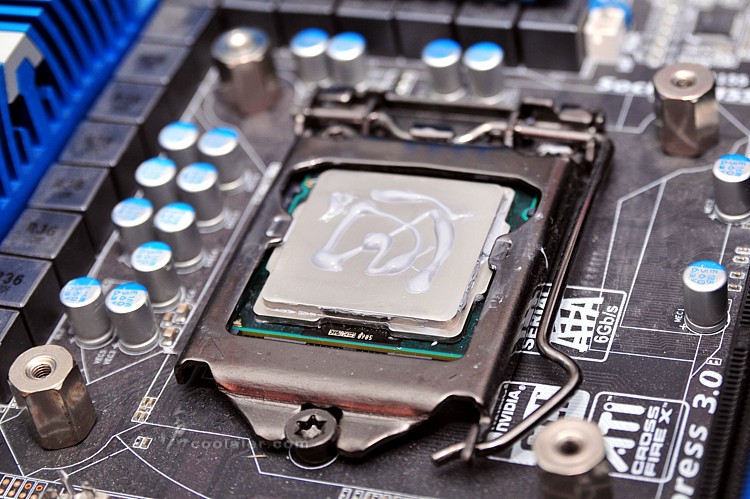

    塗上散熱膏。
    [​IMG]


    將水冷頭扣具固定在四邊銅柱上。這部份不太好鎖,得出一些力,不過這樣也確保水冷頭與處理器的壓力是夠的。
    [​IMG]

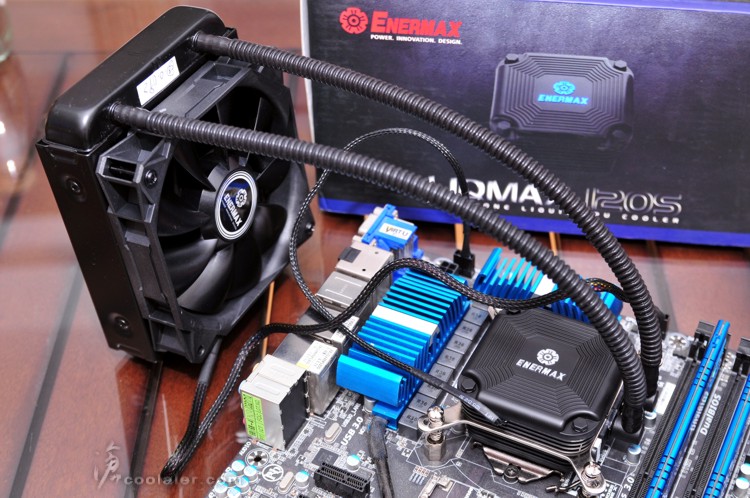

    完成,準備上機...
    [​IMG]

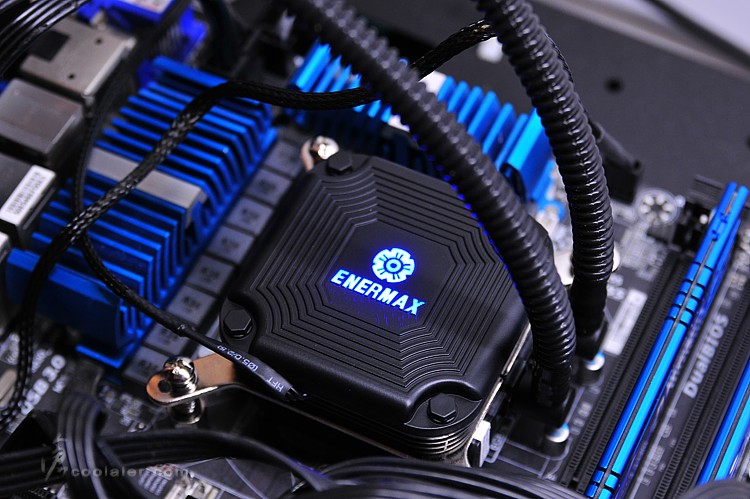

    開機後水冷頭上方Logo及字樣有藍燈顯示。
    [​IMG]


    測試平台
    CPU: Intel Core i7-2600K
    CPU Cooler: ENERMAX LIQMAX 120S
    RAM: GSKILL DDR3 2133 4GBx2
    MB: GIGABYTE GA-Z77X-UD5H
    VGA: AMD HD 5450
    HDD: OCZ Vertex 3.20 240GB
    PSU: Tt Toughpower DPS 850W 80+金牌
    OS: Windows 7 64bit
    室溫:26度 (平台裸測)

    測試時執行HyperPI 32M x8 八匹馬使CPU滿載,並記錄最低及最高的溫度變化。分別測試靜音模式600~1300RPM以及超頻模式600~2500RPM兩種溫度差異。

    預設值溫度測試
    處理器Core i7-2600K不超頻,預設值。
    風扇轉速靜音模式600~1300RPM,PWM控制。

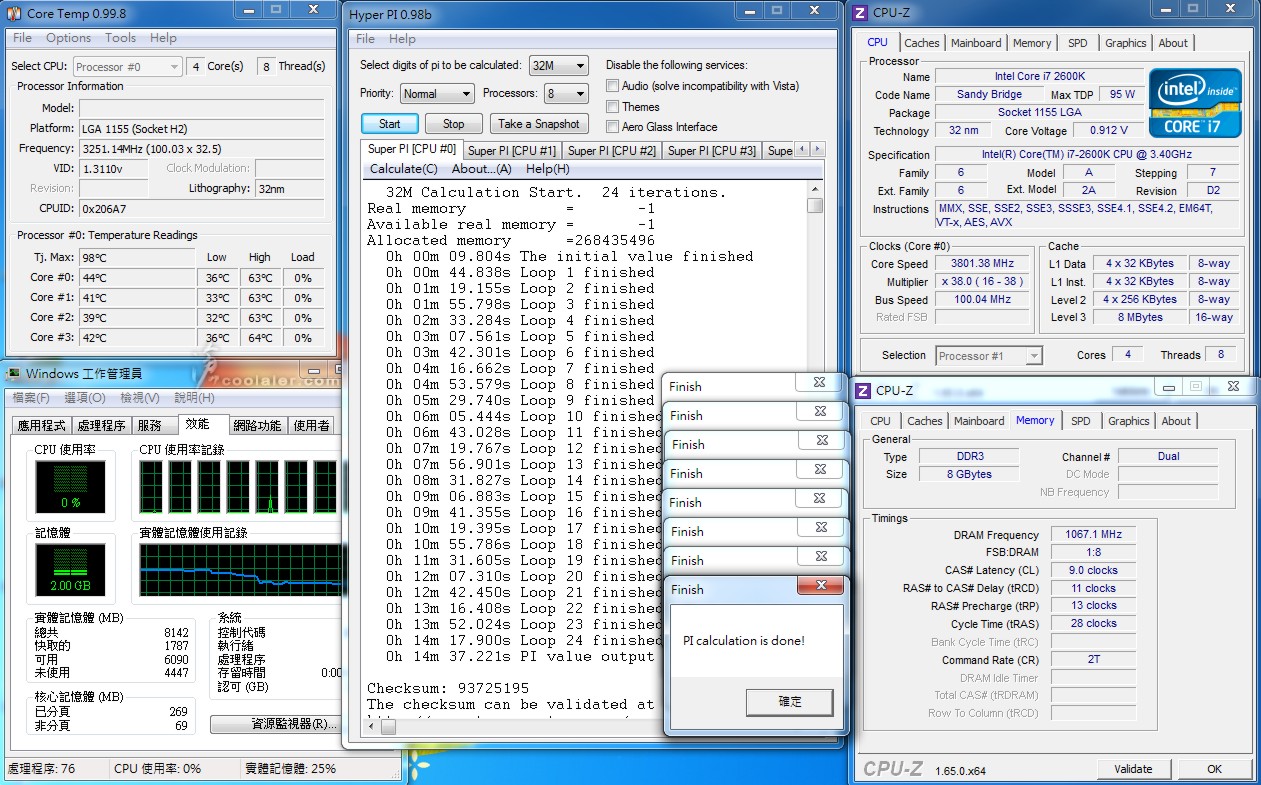

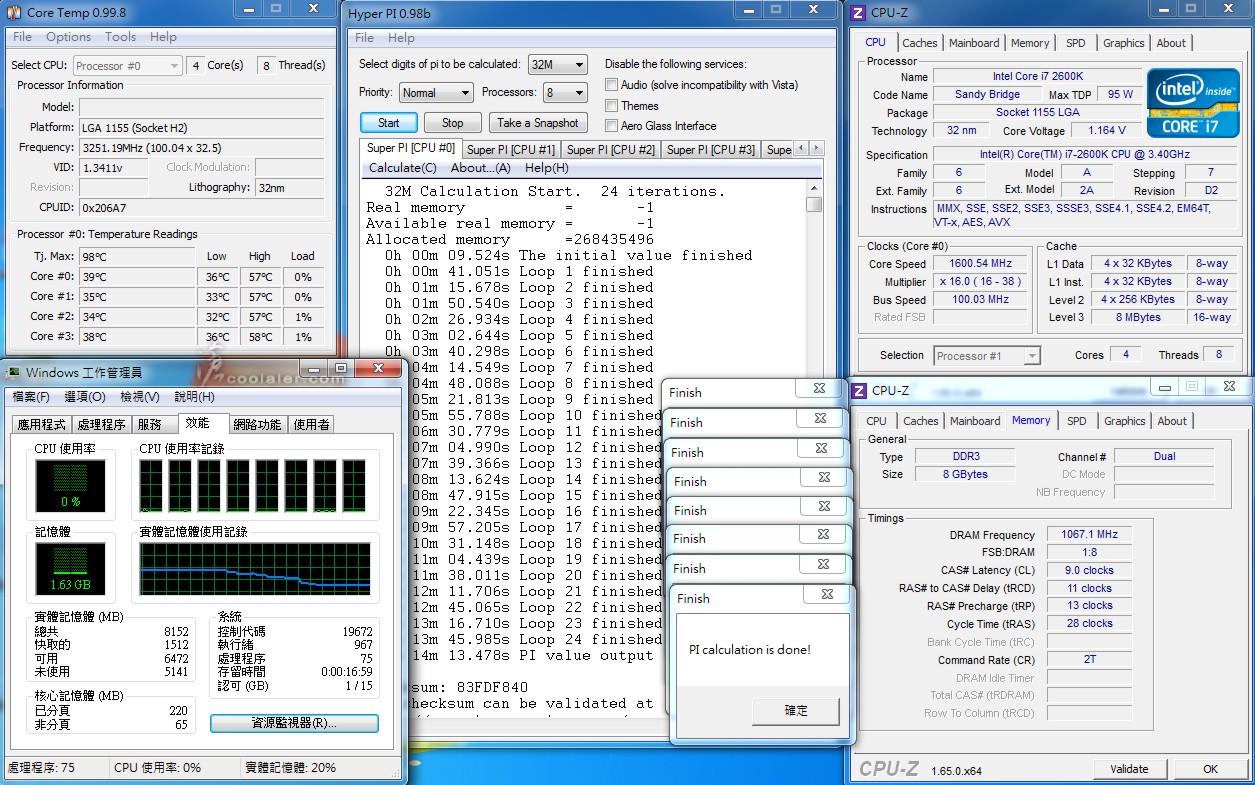

    預設值待機最高為36度,執行結束後,最高記錄約64度。
    [​IMG]

    風扇轉速超頻模式600~2500RPM,PWM控制。
    預設值待機最高為36度,執行結束後,最高記錄約57度。
    [​IMG]



    4.3GHz溫度測試
    CPU電壓加至1.32V左右,超頻至時脈4.3GHz。
    風扇轉速靜音模式600~1300RPM,PWM控制。

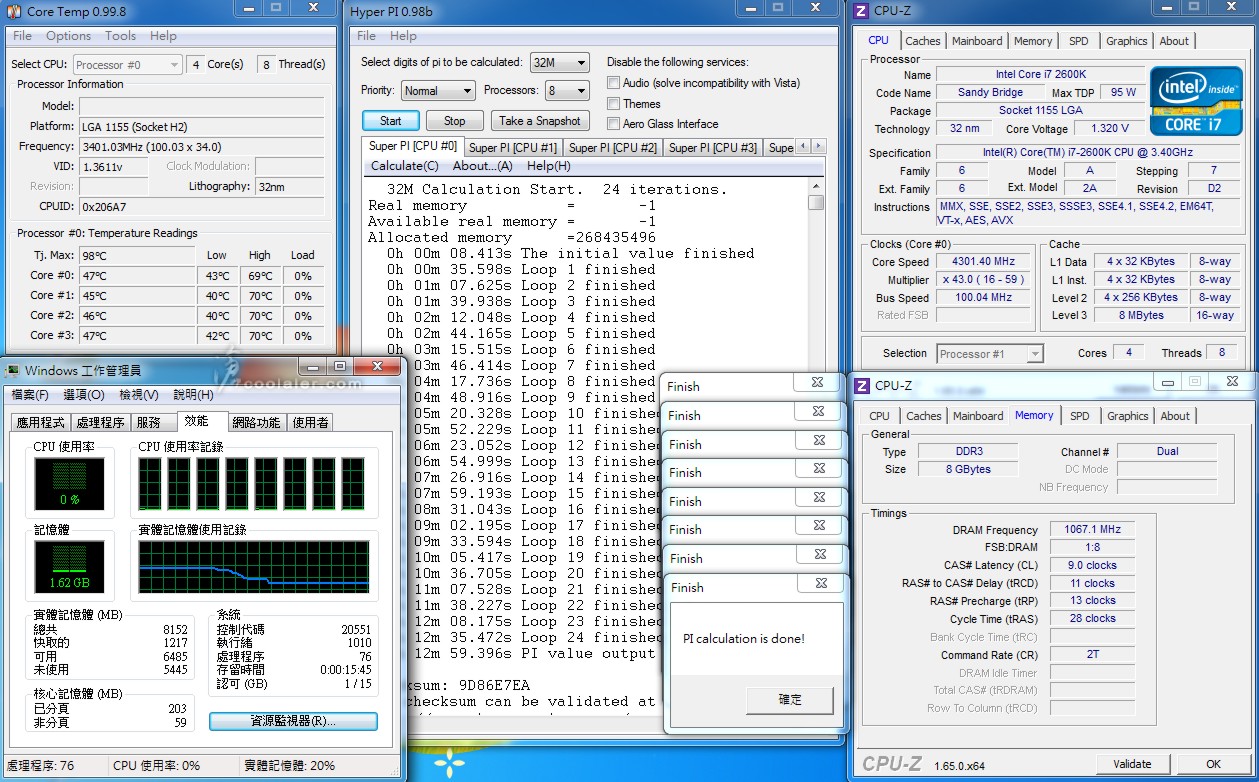

    預設值待機最高為43度,執行結束後,最高記錄約70度。
    [​IMG]

    風扇轉速超頻模式600~2500RPM,PWM控制。
    預設值待機最高為39度,執行結束後,最高記錄約64度。
    [​IMG]




    4.8GHz溫度測試
    CPU電壓加至1.44V左右,超頻至時脈4.8GHz。
    風扇轉速靜音模式600~1300RPM,PWM控制。
    這部份靜音模式無法過測,抑制不了溫度,直接當掉。

    切換風扇轉速至超頻模式600~2500RPM,PWM控制。

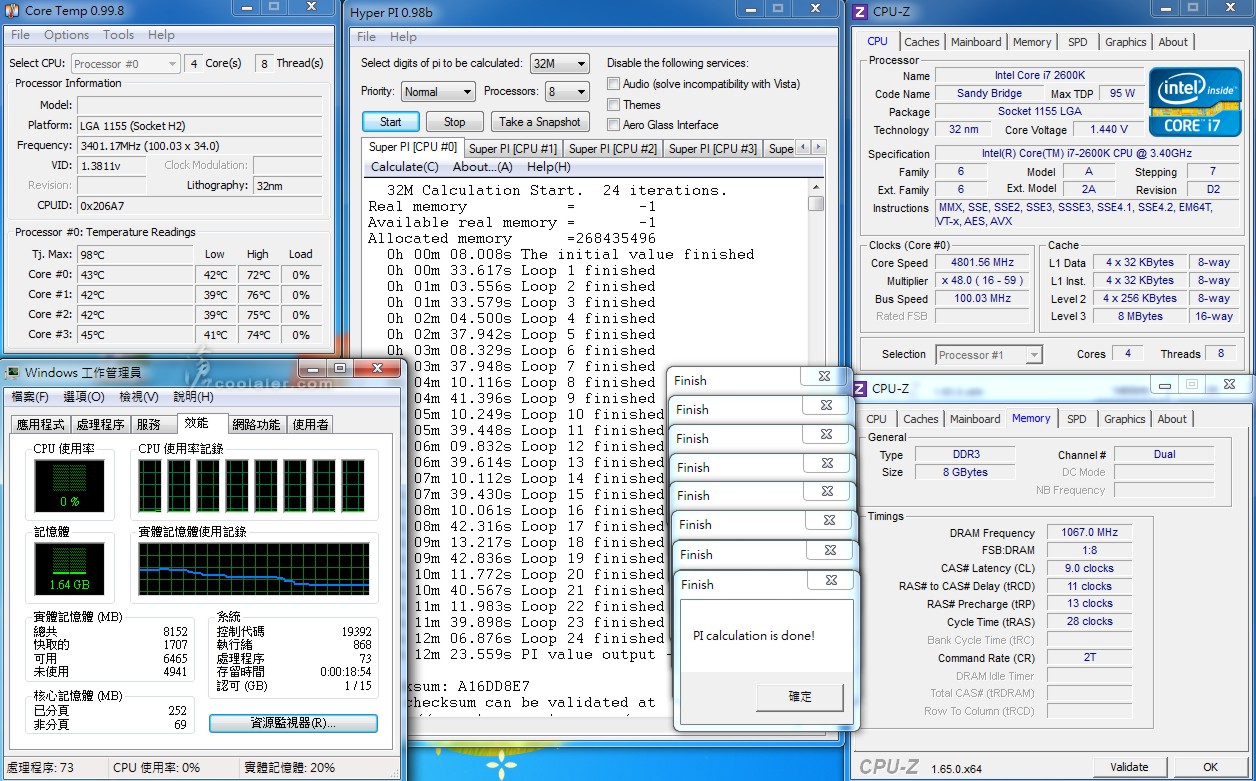

    預設值待機最高為42度,執行結束後,最高記錄約76度。
    [​IMG]

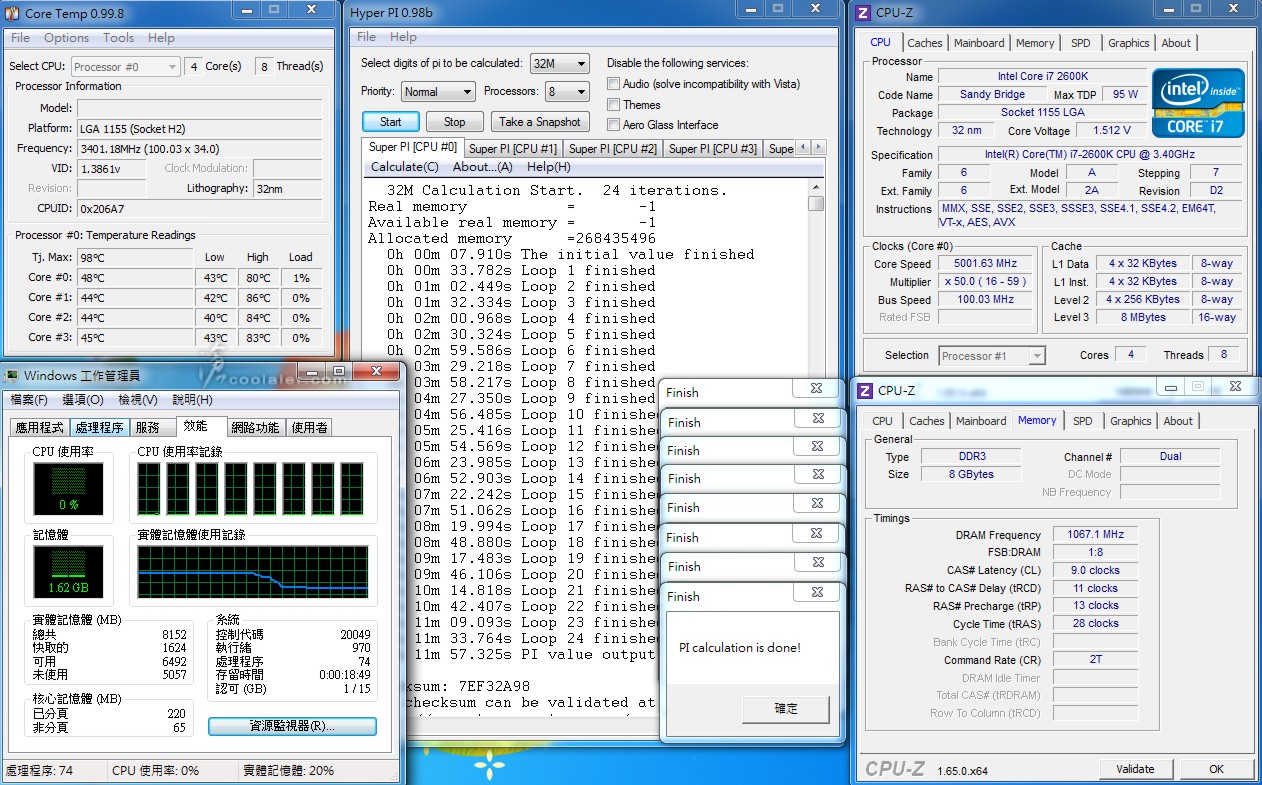

    5GHz溫度測試
    最後挑戰這顆澇U的5GHz,CPU電壓加至不理想的1.515V左右。
    風扇轉速靜音模式肯定是直接跳過了,直接測超頻模式600~2500RPM,PWM控制。
    預設值待機最高為43度,執行結束後,最高記錄約86度。
    [​IMG]


    小結
    ENERMAX LIQMAX 120S 安裝超級簡便,唯獨扣具鎖上銅柱時得出點力才行。散熱效率的部份,風扇轉速靜音模式600~1300RPM相當安靜,就算是裸測也幾乎聽不到什麼聲音,不過就不太適合超頻之用,像測試用的Core i7-2600K跑4.8GHz就失敗了,同電壓下,風扇轉速改用超頻模式600~2500RPM,可以順利過測,最高溫76度,還算不錯,另外挑戰5GHz也成功過測,最高溫落在86度,整體壓制效能還算不錯,超越一般塔型空冷,甚至自家的ELC120一體式水冷,另外高轉時噪音不大,裸測能夠接受,裝機應該更沒問題。

  2. enix

    enix 高級會員

    註冊:
    2003-11-30
    文章:
    692
    讚:
    0
    水冷頭設計的很好可以把熱能帶走.但散熱排卻無法及時把熱能全部排出可惜.....

  3. 白花油

    白花油 高級會員

    註冊:
    2013-09-22
    文章:
    641
    讚:
    7
    和 CM 120V差不多等級吧 !!

  4. SKEY0912

    SKEY0912 高級會員

    註冊:
    2011-01-13
    文章:
    611
    讚:
    0
    扣具感覺有設計過 但拆開的時候好拆嗎(? :confused:

  5. ack001

    ack001 風扇小業務

    註冊:
    2012-05-10
    文章:
    2,969
    讚:
    1
    感謝分享~感覺外觀及技術更提昇了喔~

  6. bats

    bats 高級會員

    註冊:
    2006-08-07
    文章:
    737
    讚:
    2
    感謝S大開箱分享與測試
    感覺ENERMAX的水冷設計有在進步~

  7. brandvolley

    brandvolley 初級會員

    註冊:
    2013-10-31
    文章:
    24
    讚:
    0
    感覺一體水冷都大同小異ANTEC、CORSIAR、CM2等,唯一差異就是保固跟售後服務了
    ~coolermaster 推出的 prestige 水冷感覺比較有意思~可惜台灣沒12cm版本..而且價錢有點嚇人

  8. austinau

    austinau 高級會員

    註冊:
    2011-05-30
    文章:
    620
    讚:
    0
    感覺在安裝上方便很多!扣在水冷頭上的設計跟別家都不同!

  9. Heerov8

    Heerov8 初級會員

    註冊:
    2012-02-20
    文章:
    42
    讚:
    0
    風扇三段設計個人覺得很不錯!

  10. ys85322

    ys85322 一般般會員

    註冊:
    2013-12-09
    文章:
    73
    讚:
    0
    期待以後的版本 ~
