威力十足的遊戲小鋼炮MSI Z87M-Gaming盒裝市售版

[Toppc]

這張板子站上已經有人開過箱了.所以在板子本體介紹上.就大概介紹一下
詳細軟體相關可以參考版上其它篇 ^^"

先來看看主機板本體!

微星Gaming系列 全部採用紅龍外觀包裝.相當的一致性
強調以遊戲玩家為主軸

內包裝

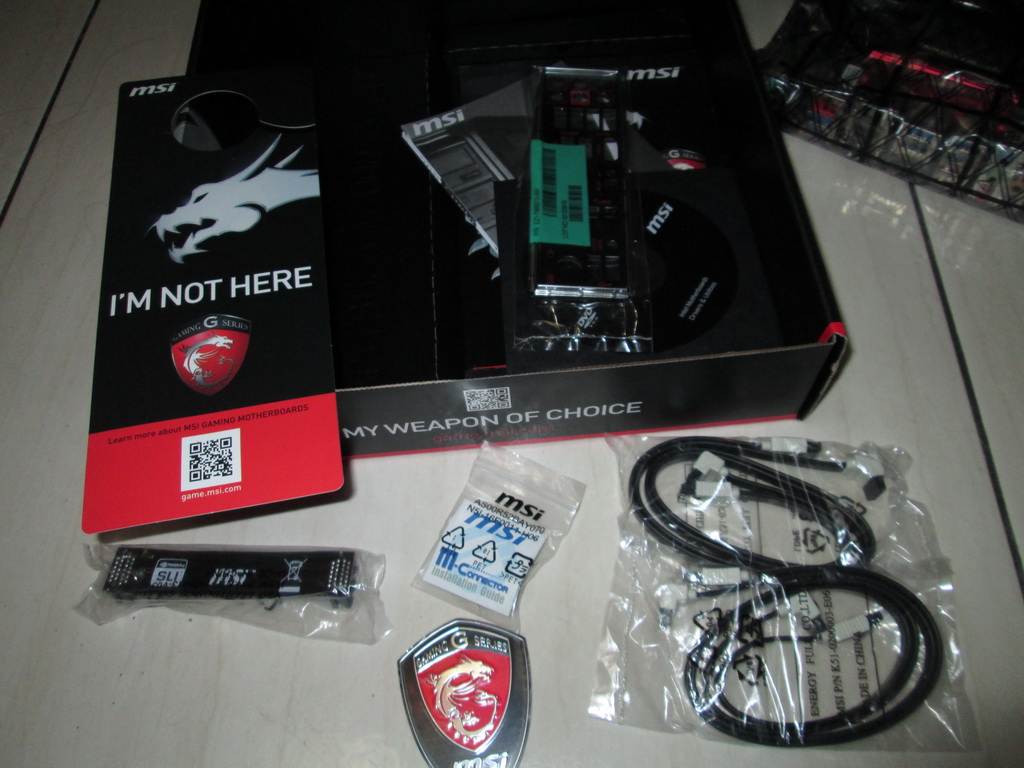

配件~

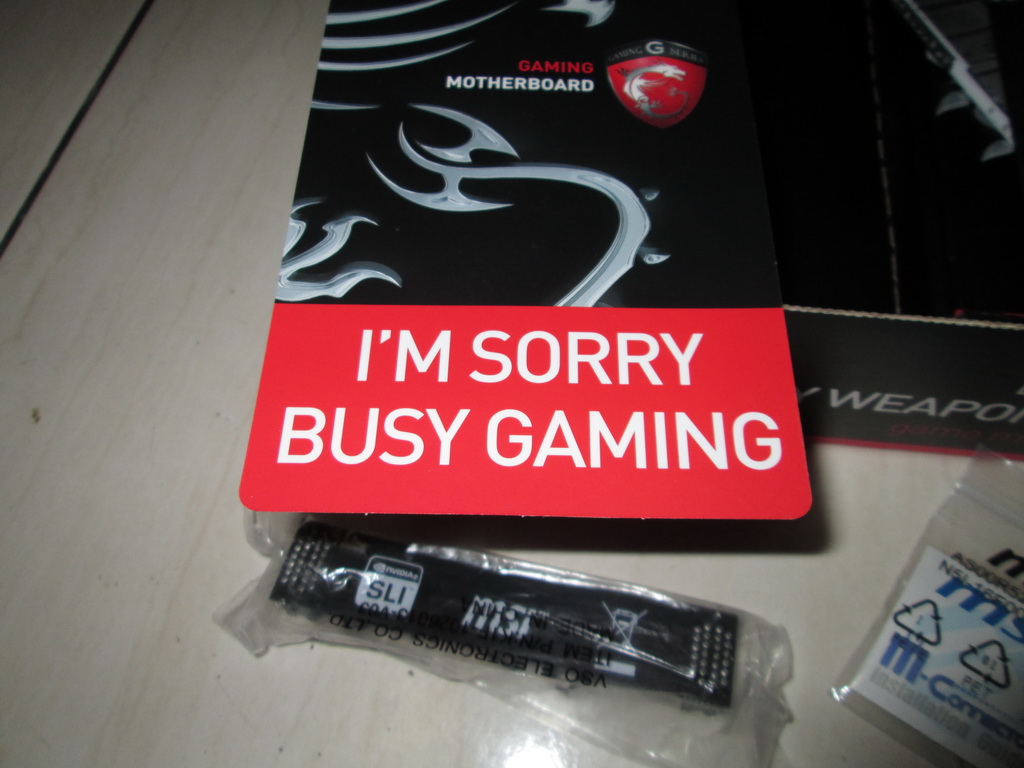

現在好像蠻流行附個這掛門把的....

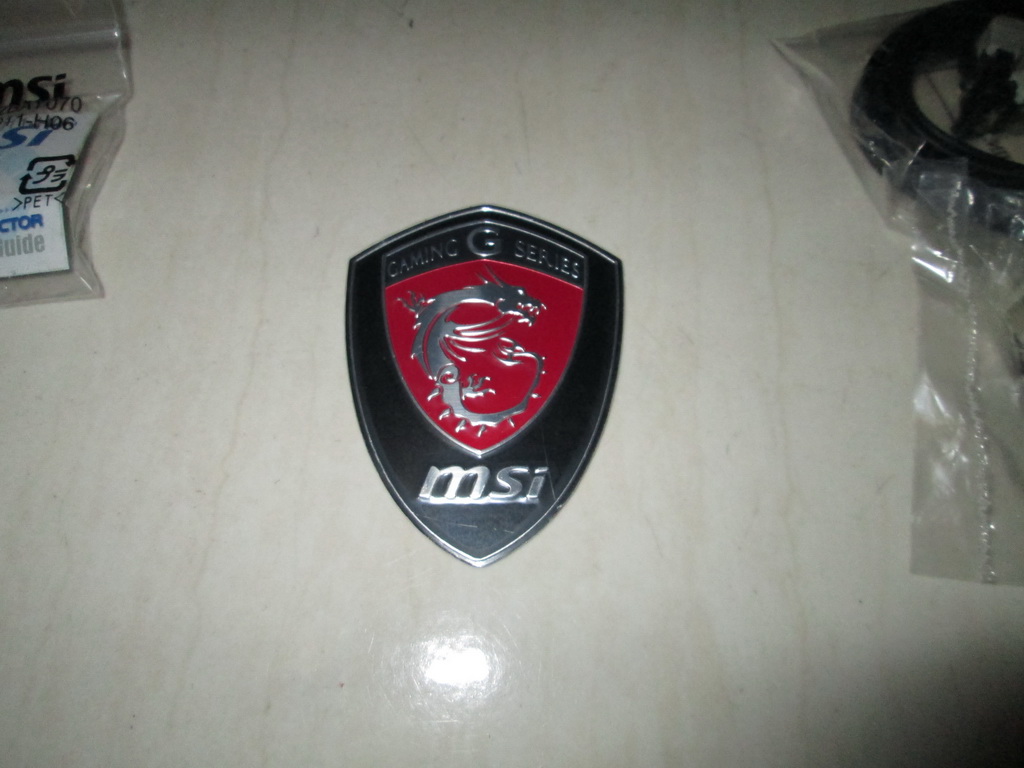

紅龍盾牌...這我就比較有興趣了點.蠻多機殼外面貼上這個 都還蠻好看的

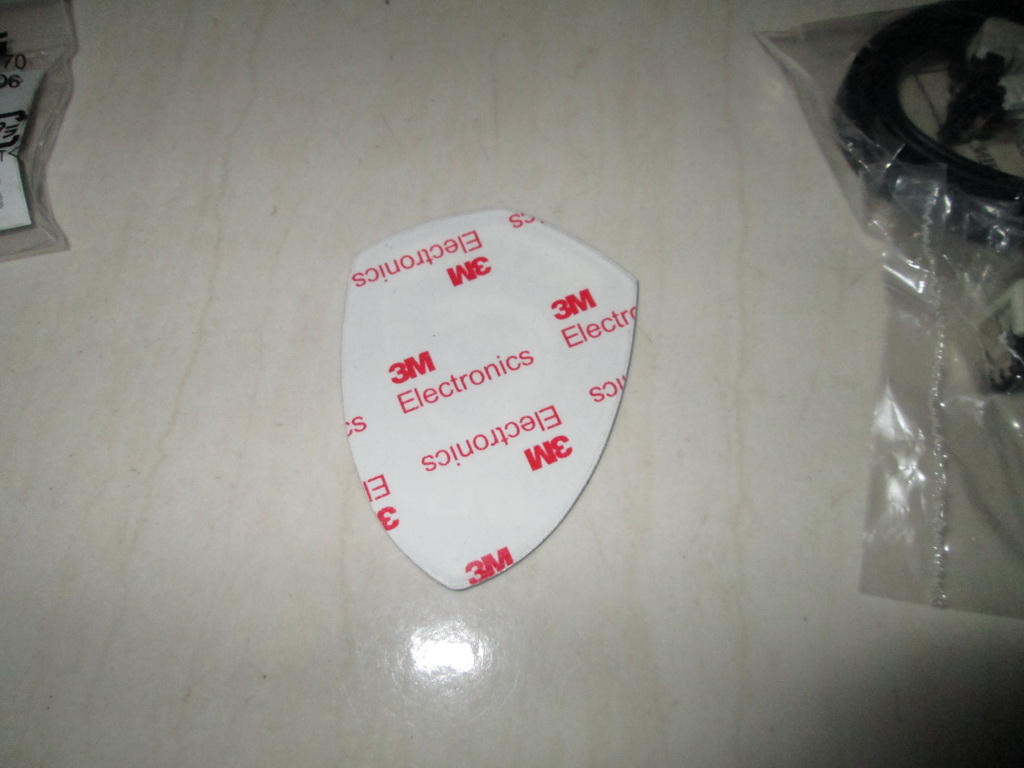

採用3M背膠

幾個主打重點 Audio Boost 強調音效

Kill E2200網路主控晶片.強調可依需求調整流量分配

微星獨家第四代超頻精靈(兩段控制)

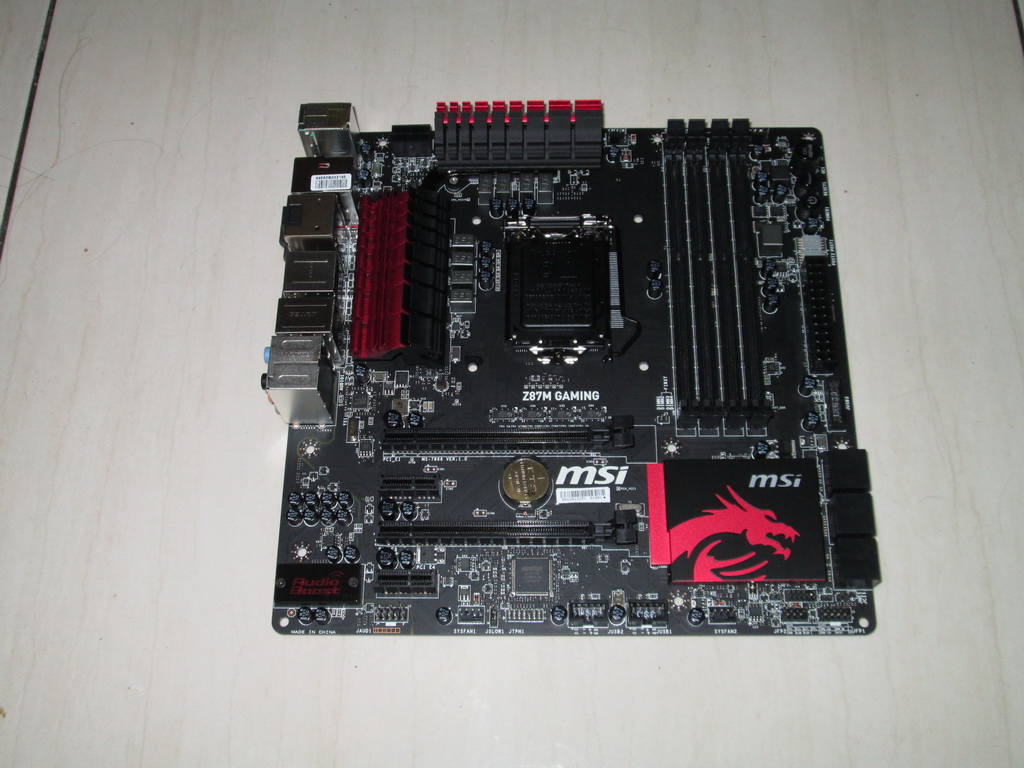

主機板本體採銷光黑搭配紅色色調.整體看起來質感相當加分!

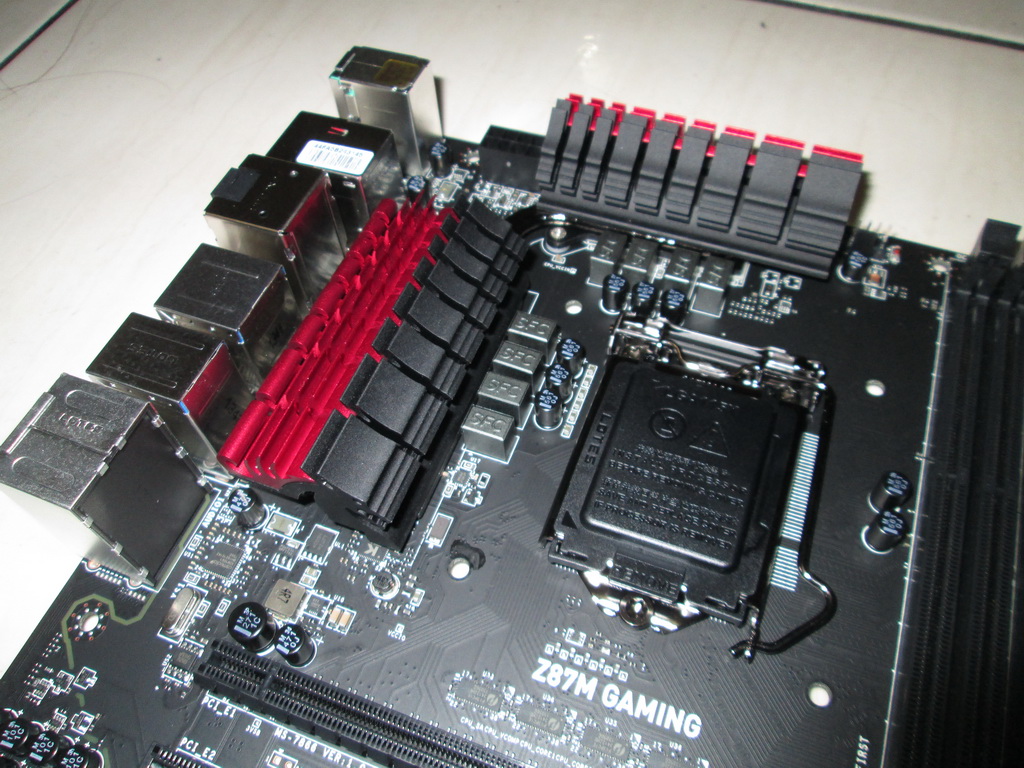

供電模組採用熱導管連結.加上獨特造型 有效增加表面積.讓散熱效果更佳!

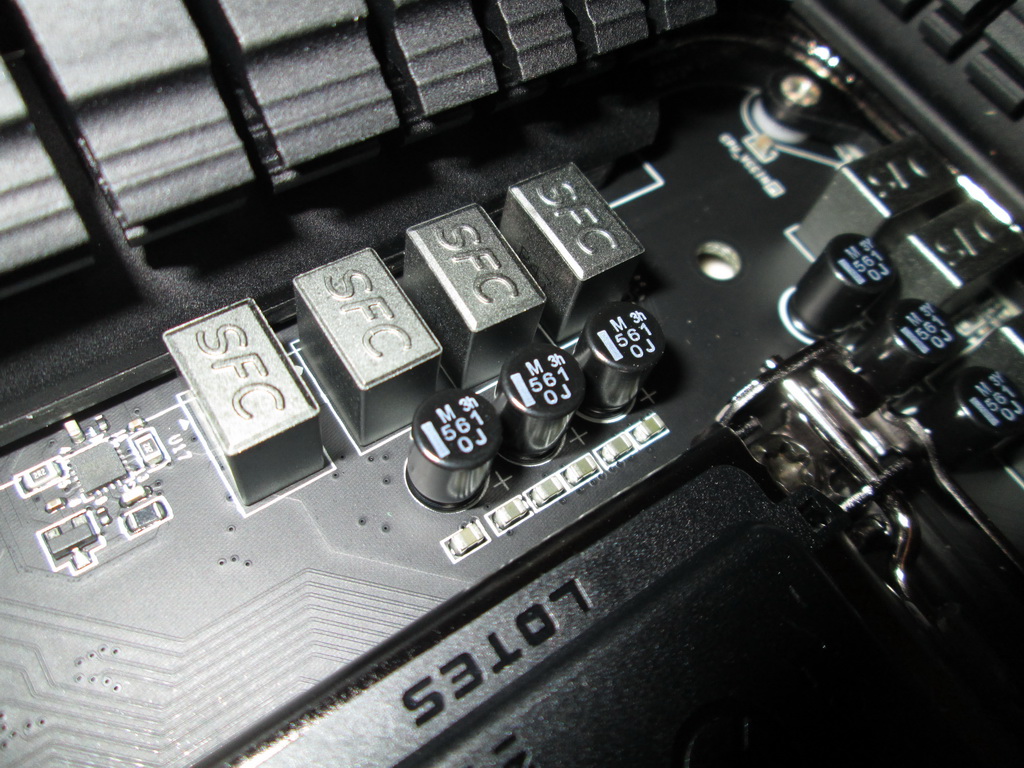

軍規級SFC電感及黑色固態電容

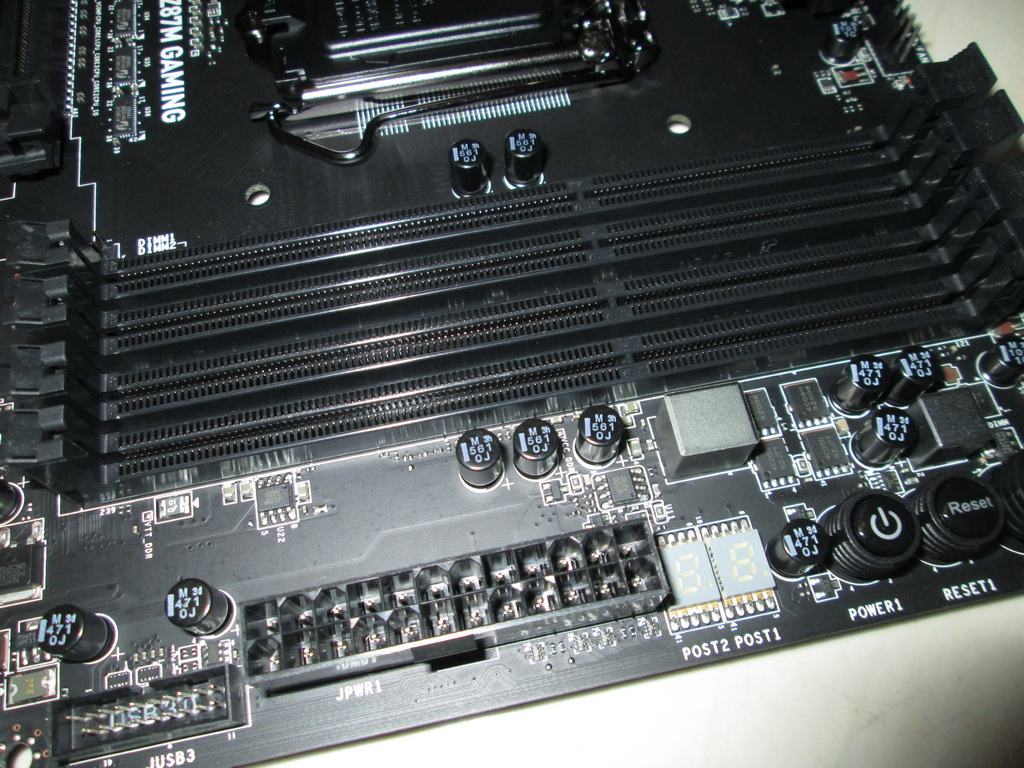

DDR3插槽x4
除錯燈號/前置USB 3.0 / 以及主機板開關及重置鍵(RESET鍵)

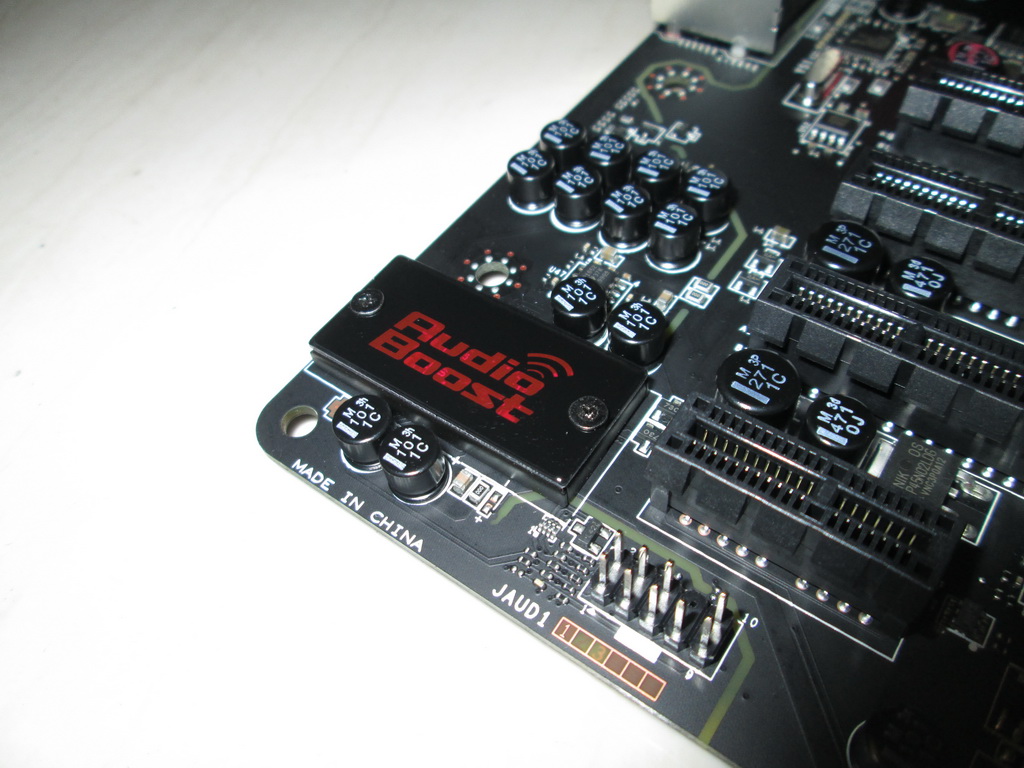

Audio Boost採用realtek 1lc 1150主控晶片外加遮蔽處理

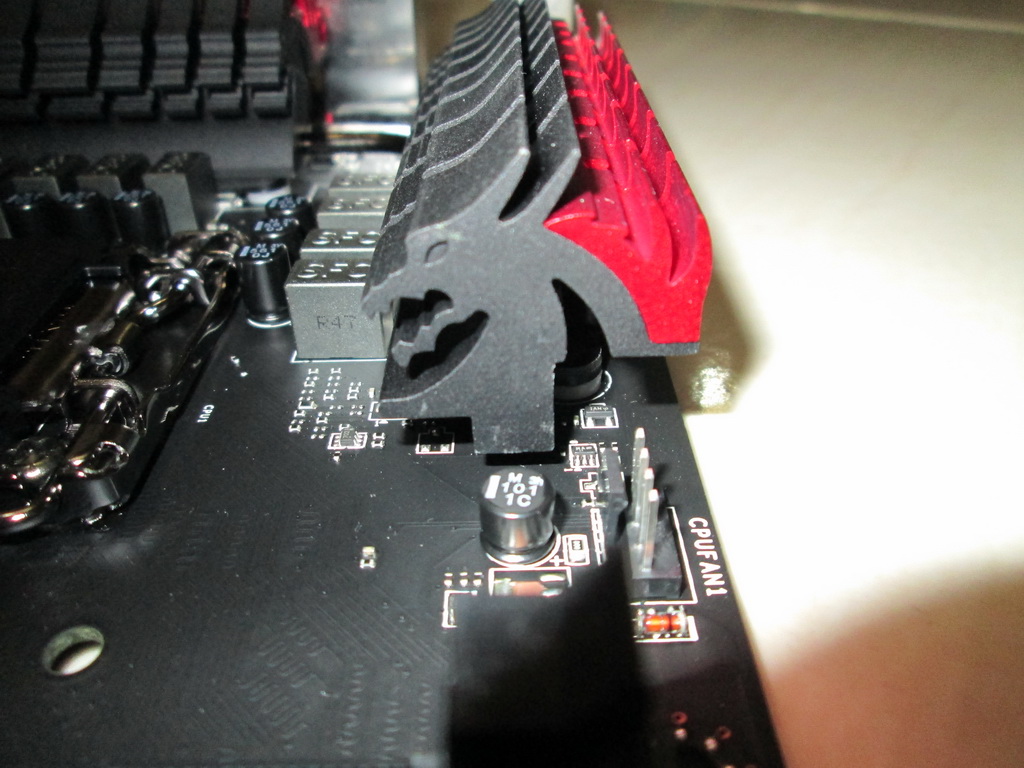

供電散熱模組採紅龍造型

另一側

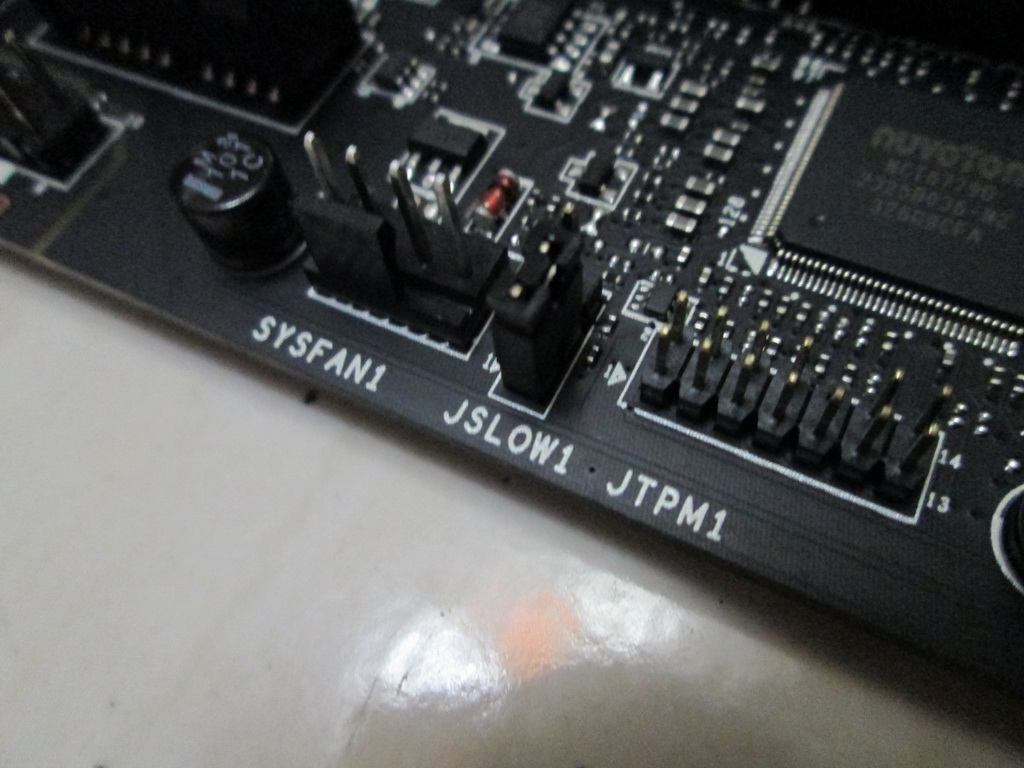

Gaming提供極限超頻下的SLOW MODE !
看來有機會該上上液態氮看看 ><

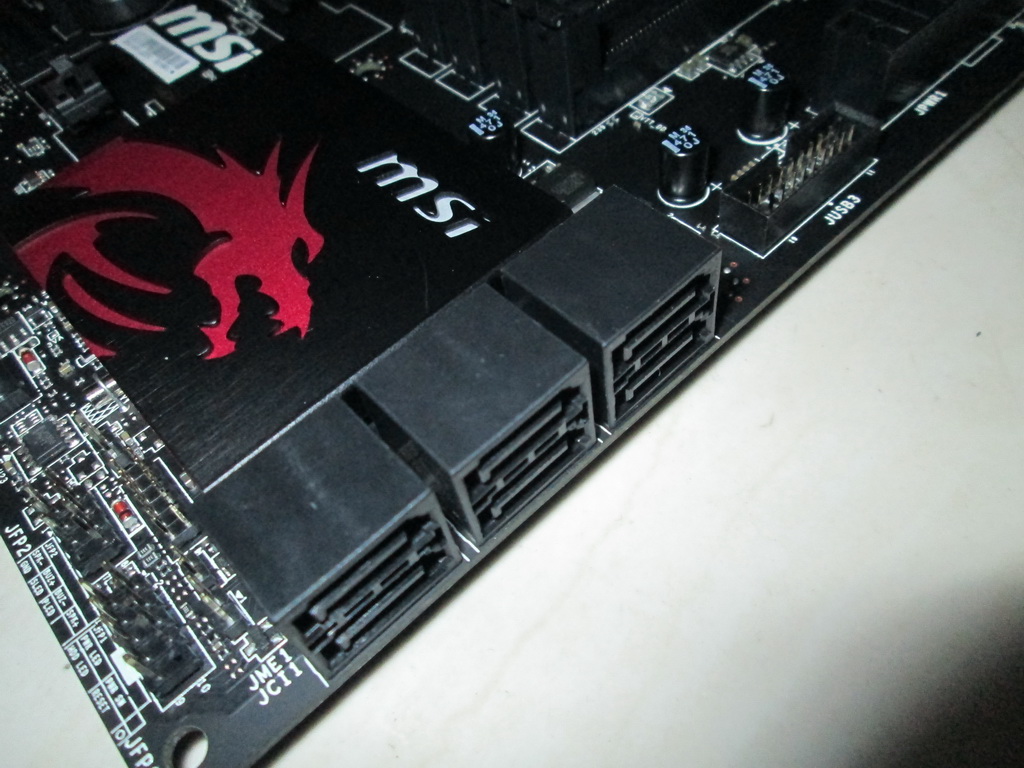

前方六組原生INTEL SATA3(SATA6Gb)

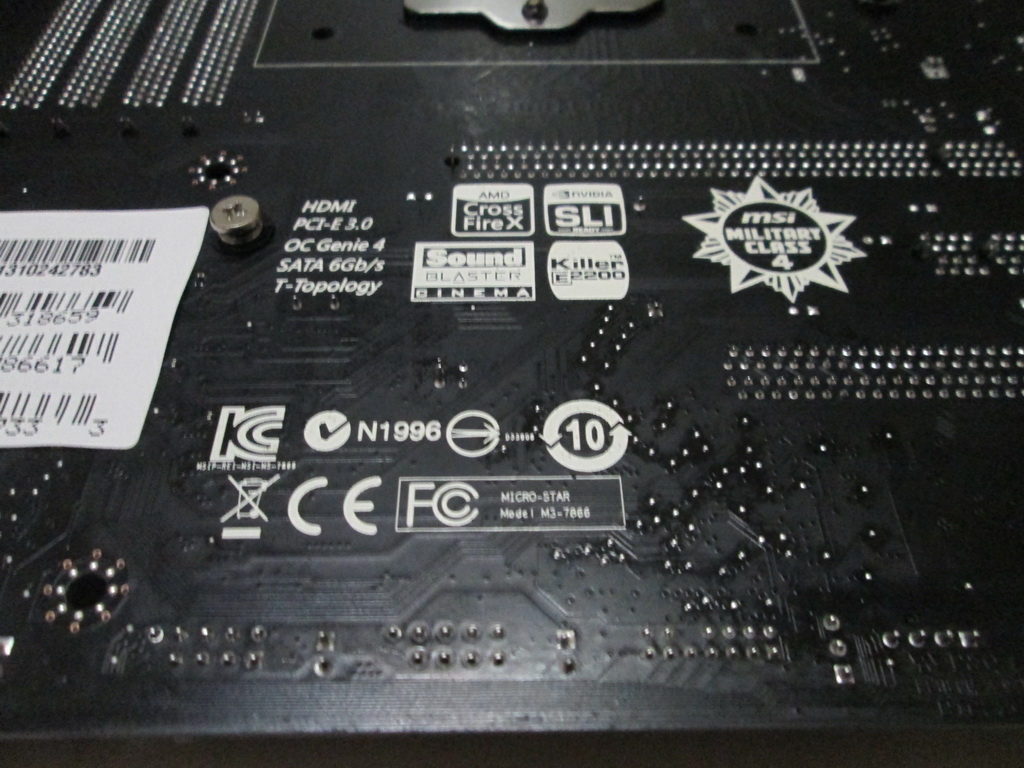

才想說 怎看不到那些SLI/CF認證...原來前面放不下.都印在後面

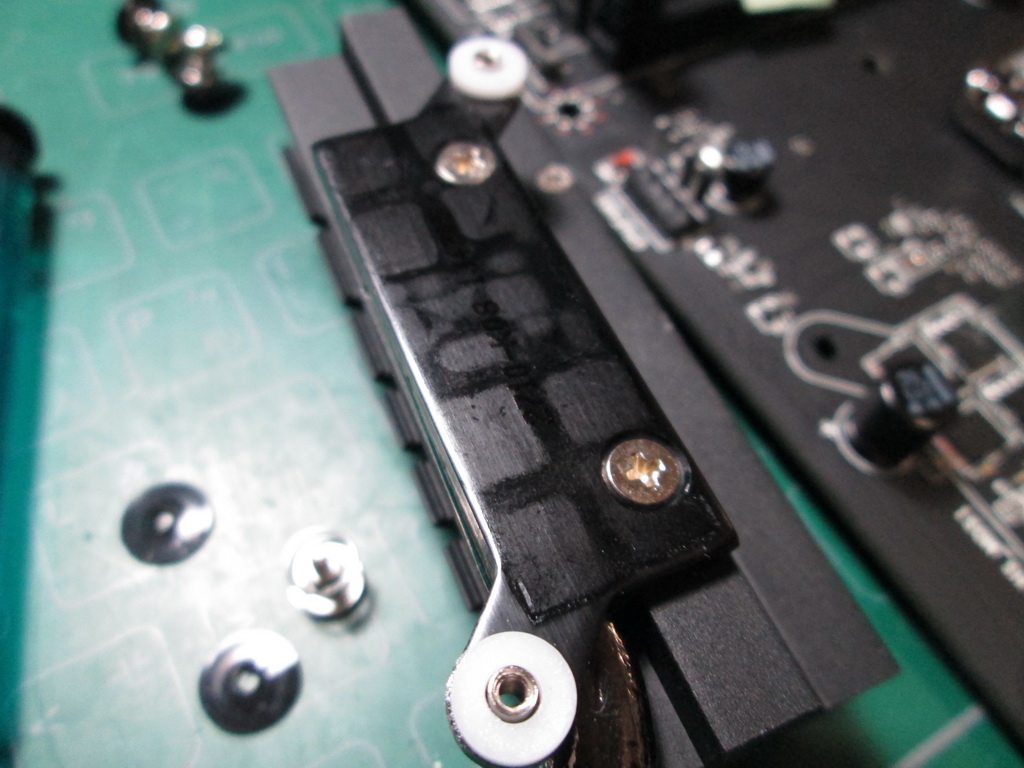

散熱模組與熱導管間.採用螺絲補強加固
從印痕來看.散熱貼附的狀態不錯

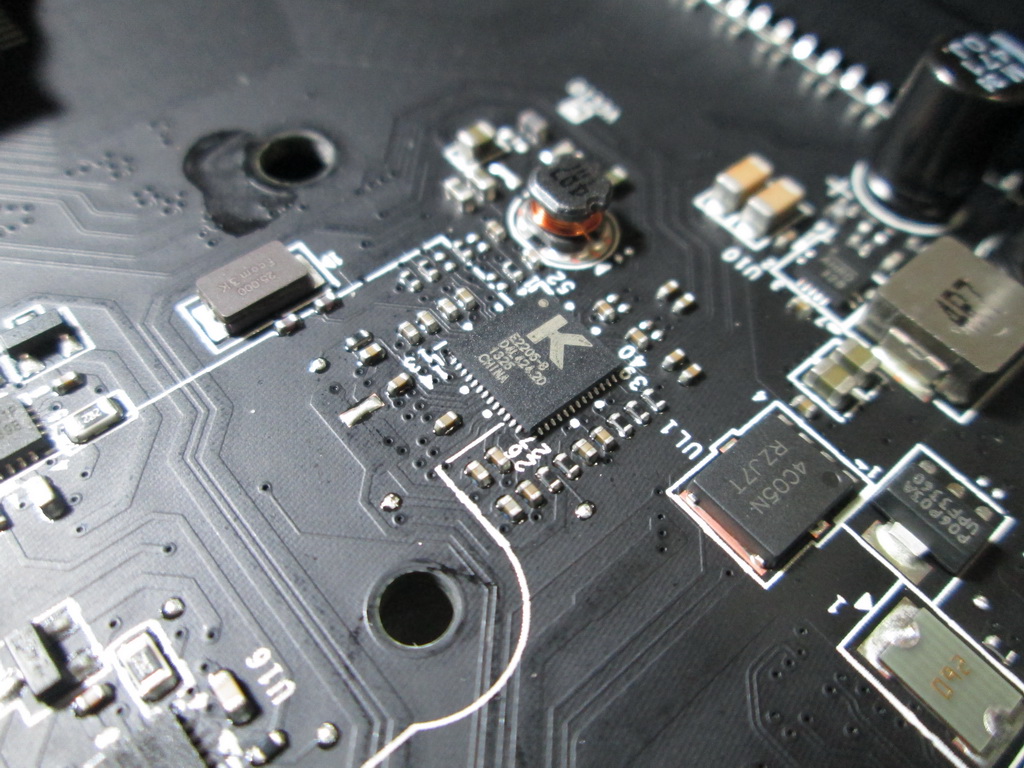

Killer E2200網路主控晶片本尊

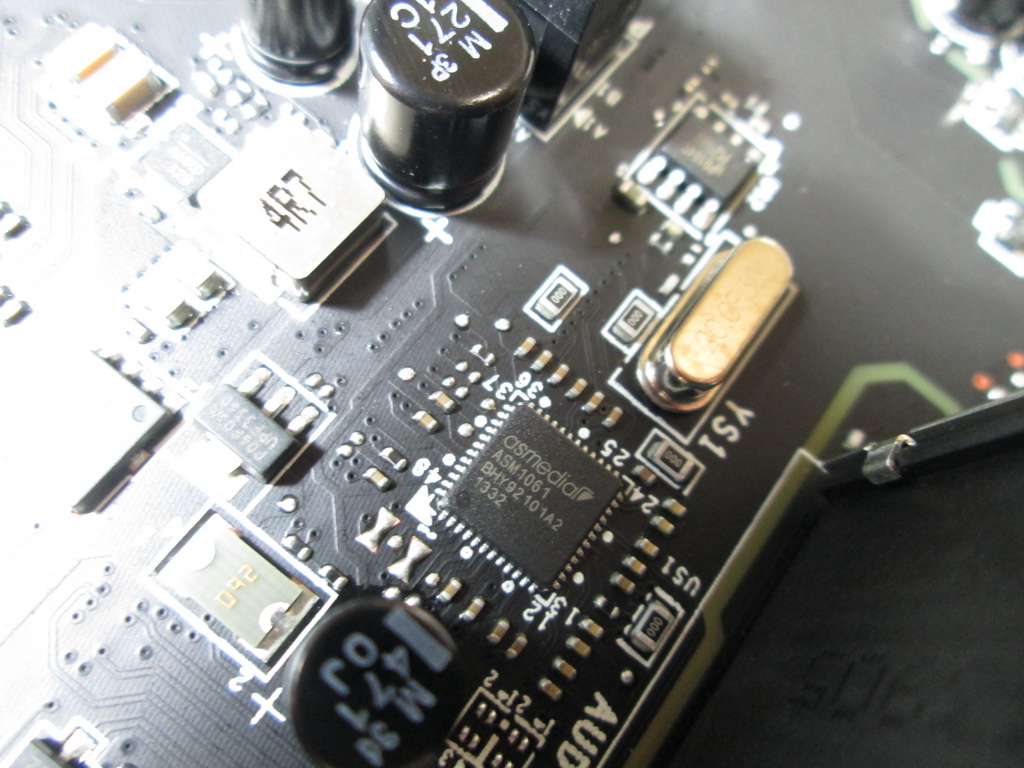

第三方SATA3(SATA6Gb)控制晶片.主要提供e-SATA介面

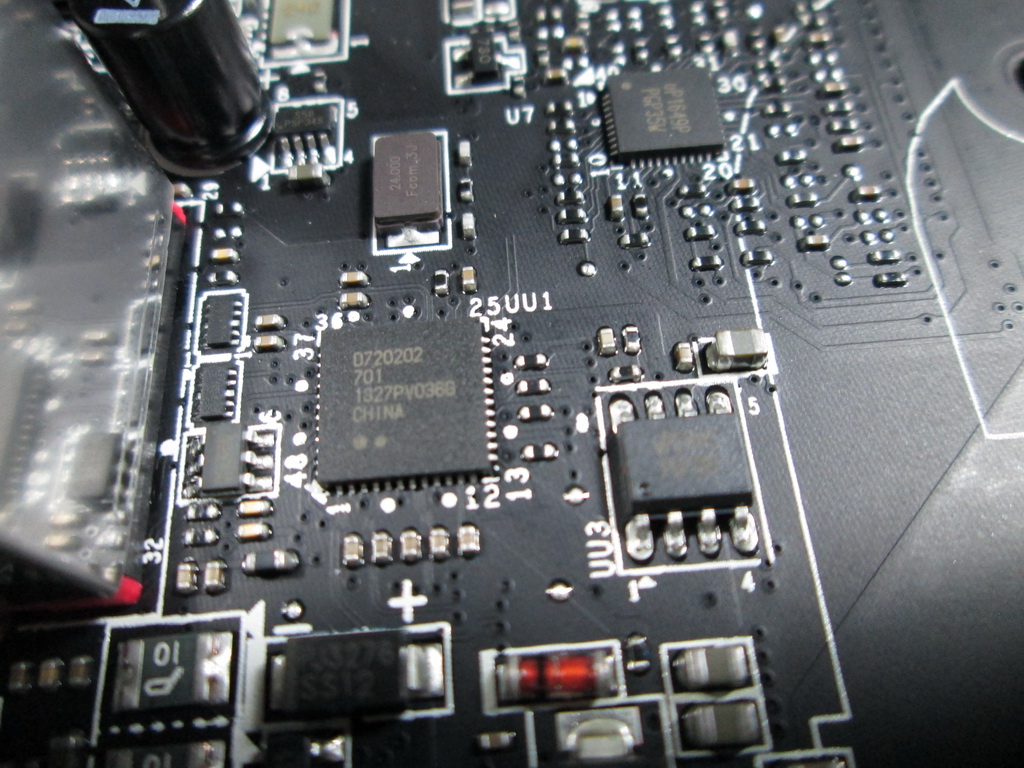

前身為NEC的瑞薩 USB 3.0控制晶片

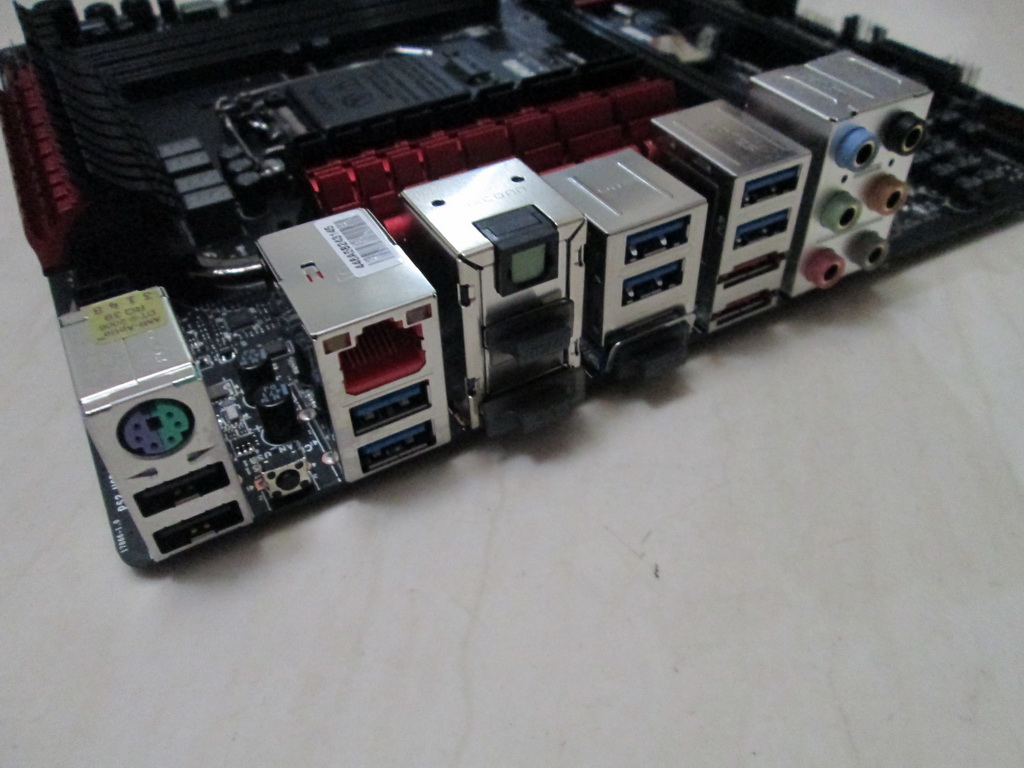

後I/O輸出部份
雙HDMI搭配DisPaly Port
及六組USB 3.0獨立供電 提供更乾淨的USB POWER
也保留了光纖輸出

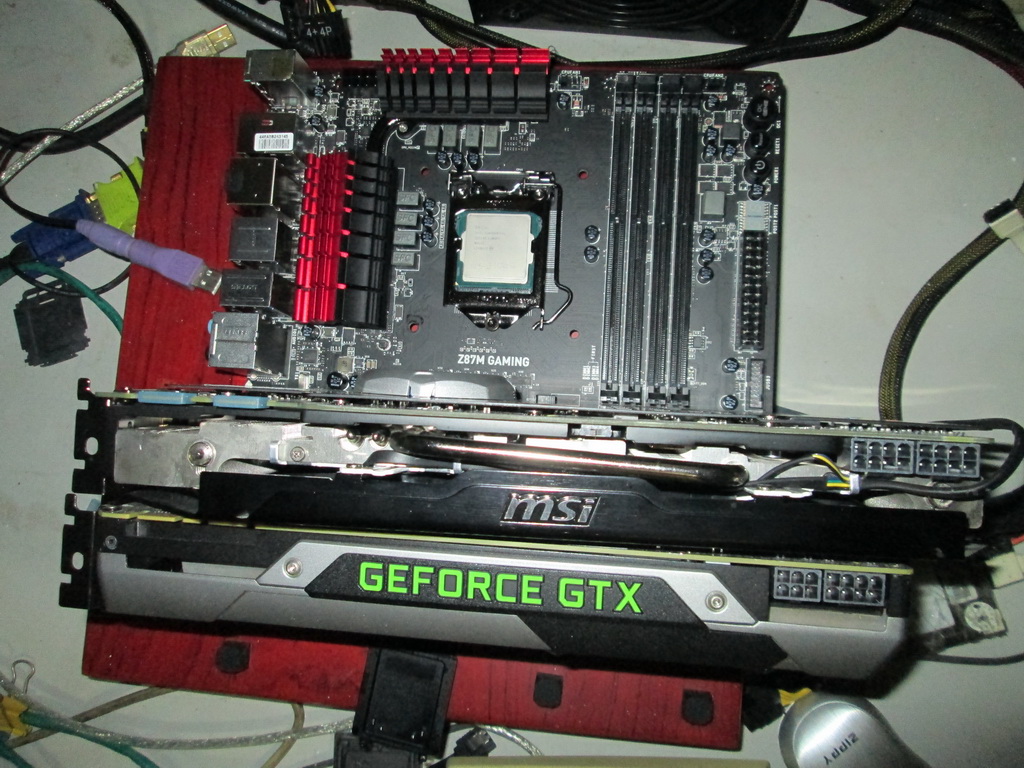

來張 上雙卡後的情況...嗯..看來要用非公版的顯卡才不會檔風 XD

對Z87晶片組 就不再多做介紹.畢竟已經上市一段時間...

直接上超頻後的數據.來看看Gaming系列板子的能耐

A-DATA DDR3-3100 4Gx2直接燒機

200%輕鬆過測....
不過以目前BIOS版本 尚未對這組記憶體最佳化.開啟XMP後 需手動調整外頻及倍頻
(預計導入BIOS版本為1.1版)

燒機部份...拿起我那顆開蓋後的4770K 搭配水冷
直接4.7G來跑最難過測的PRIME 95~
看來主機板供電等設計 應付一般玩家超頻 綽綽有餘了
(燒機時僅水冷.供電端並無風扇)

最後來一張大絕.........

小超4.65G 上DDR3-3100 把CPU跟IMC還有記憶體都頂上去!!

看來這張號稱Gaming的小板子...有點掛羊頭..賣....賣...賣啥...青菜啦~


再補上個資訊
在國內超頻記憶體大廠的gskill官網上.能通過最難跑的DDR3-2933 8Gx4
這片可是少數能過測的主機板之一唷!!



[Godzillas]

請問林大，現在新出的板子晶片組都是C2的嗎。
不知道M-ATX和ITX的GAMING板要買哪一張呀？
頭痛呀



[Toppc]

請問林大，現在新出的板子晶片組都是C2的嗎。
不知道M-ATX和ITX的GAMING板要買哪一張呀？
頭痛呀

應該都是C2了吧


Z87I-Gaming是刻意拉到六相供電.....不過記憶體是只有兩根
如果記憶體需求不大 兩片基本上都ok



[zxcvb680]

感謝小林哥測試MSI Z87M-Gaming
超頻能力很強.效能很好.看不出來小主機板



[styx]

小林哥你4700K很多喔~這顆感覺也很不錯~不知道4.8G 是否可以LINX過測

看4.7G PRIME 95的溫度還不錯,4.8G應該可以吧??



[dddaiel]

越看越想再摸一顆4770K



[Toppc]

小林哥你4700K很多喔~這顆感覺也很不錯~不知道4.8G 是否可以LINX過測

看4.7G PRIME 95的溫度還不錯,4.8G應該可以吧??

4.8G可以跑 但是每一圈會頂到一下下TJ.MAX
所以....就都以4.7G當標準了
認真講的話.這片板子撐4.8G也很輕鬆



[styx]

4.8G可以跑 但是每一圈會頂到一下下TJ.MAX
所以....就都以4.7G當標準了
認真講的話.這片板子撐4.8G也很輕鬆

那這顆比我..手術失敗那顆體質好嘍???

看了這個RAM好想要(A-DATA DDR3-3100 4Gx2);nq; 找了半天沒看到報價@@



[Toppc]

那這顆比我..手術失敗那顆體質好嘍???

看了這個RAM好想要(A-DATA DDR3-3100 4Gx2);nq; 找了半天沒看到報價@@

沒有捏 你那顆在跟這顆在未開蓋時 比這顆還強....理論上要是沒失敗的話..4.8G搭配水冷 有機會壓在百度內
因為電壓比我這顆低!!



[Toppc]

來張DDR3-3000 4根全插滿~也PASS唷!!
