前言：
這是滄者首次開箱測試一年前的水冷產品，本次收到的 Sample是 GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器，本篇除了有 GIGABYTE AORUS WATERFORCE X II 360一體式 CPU水冷散熱器之開箱之外，還會測試 GIGABYTE AORUS WATERFORCE X II 360一體式 CPU水冷散熱器之溫度壓制表現，同場加映 「黑白鷹神」同時在 OCCT進行測試，「黑白鷹神」在當下 RTX 5090顯示卡中算得上是 GPU頻率最高的，有別於 NVIDIA公版 RTX 5090 Founders Edition，身為 AIC供應商的佼佼者 GIGABYTE所出品的各式顯示卡都擁有更出色的效能，本篇測試所使用的電源供應器為 Seasonic Prime TX-1600 ATX 3.0，測試時並將會使用 OCCT針對兩張 AORUS RTX 5090 MASTER 「黑白鷹神」在 9800X3D上全燒機，以測試 GIGABYTE AORUS WATERFORCE X II 360一體式 CPU水冷散熱器之溫度壓制表現，所有的測試均有測試截圖，請持續關注
GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器與黑白鷹神 RTX 5090合照
「黑白鷹神」
GIGABYTE AORUS GeForce RTX 5090 MASTER ICE 32G白鷹神
⇧有關白鷹神 AORUS RTX 5090 MASTER ICE 32G之開箱請按連結前往
GIGABYTE AORUS GeForce RTX 5090 MASTER 32G黑鷹神
⇧有關黑鷹神 AORUS RTX 5090 MASTER 32G之開箱請按連結前往

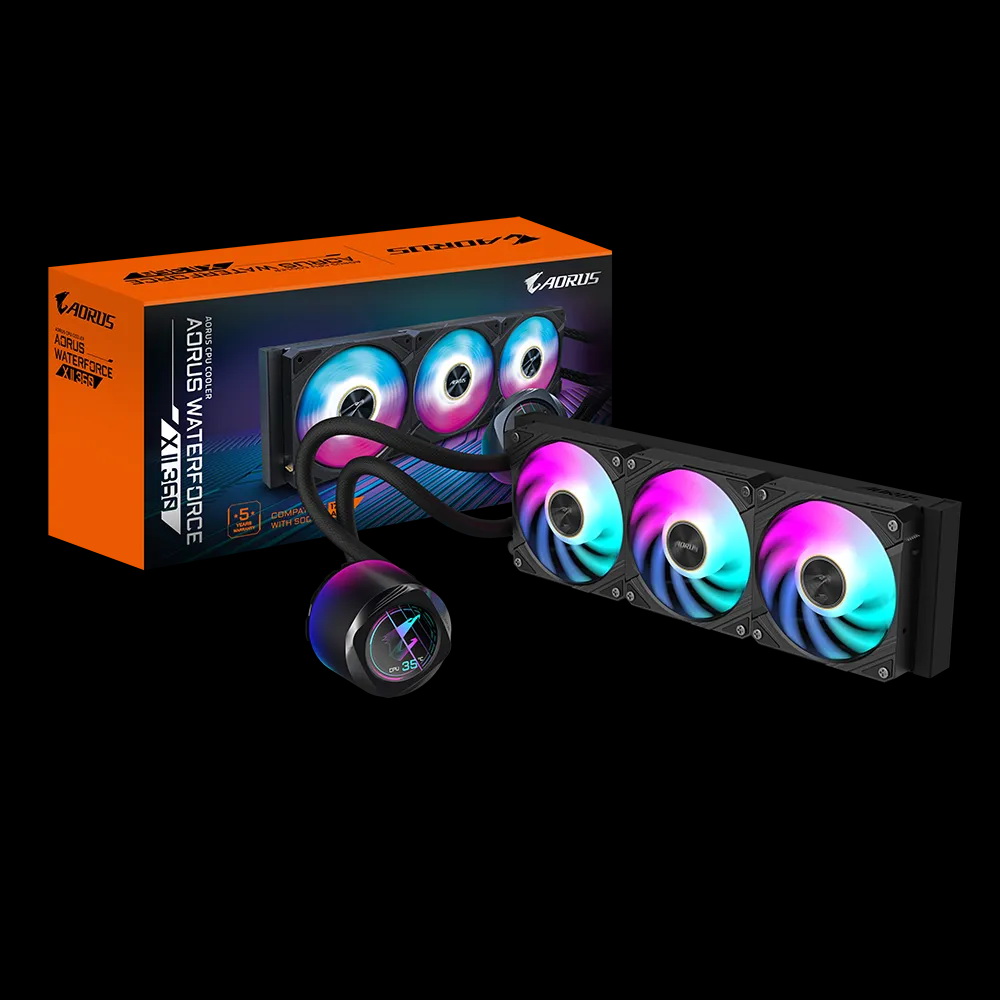

GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器開箱
彩盒正面
彩盒背面
彩盒短側面
彩盒長側面

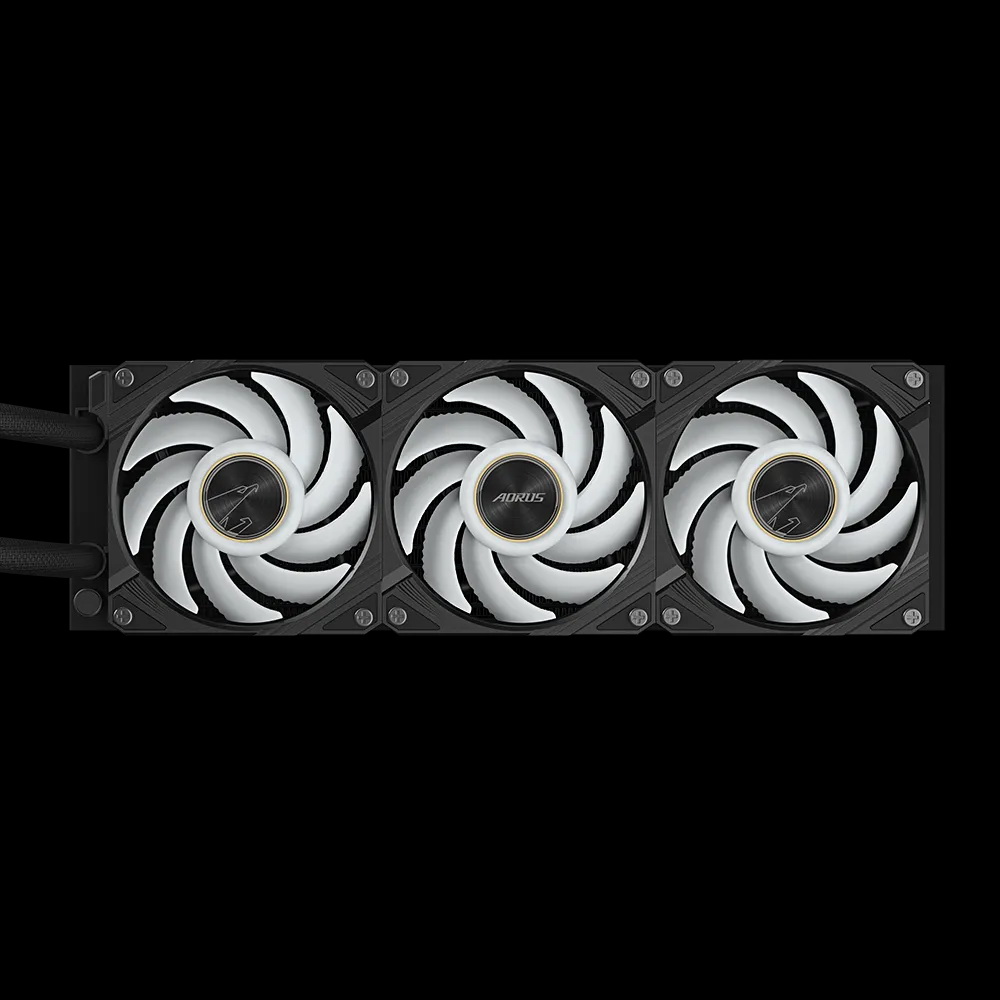

三具磁吸風扇採用 DIY友善設計的 Fan EZ-Chain，配備滑入式互鎖機制和 DAISY-CHAIN設計，讓使用者可輕鬆連接三具 ARGB風扇
風扇尺寸為 120 x 120 x 26 mm（含減震墊） ，最大風量為 64.95 CFM；最大風壓 2.93 mmH20，噪音值 12.8~36.9 dBA
每具風扇之最大風量為 64.95 CFM；最大風壓則是 2.93 mmH20，噪音值則是標榜為 12.8~36.9 dBA
磁吸風扇凹接點
磁吸風扇凸接點
上風扇螺絲與水冷排結合

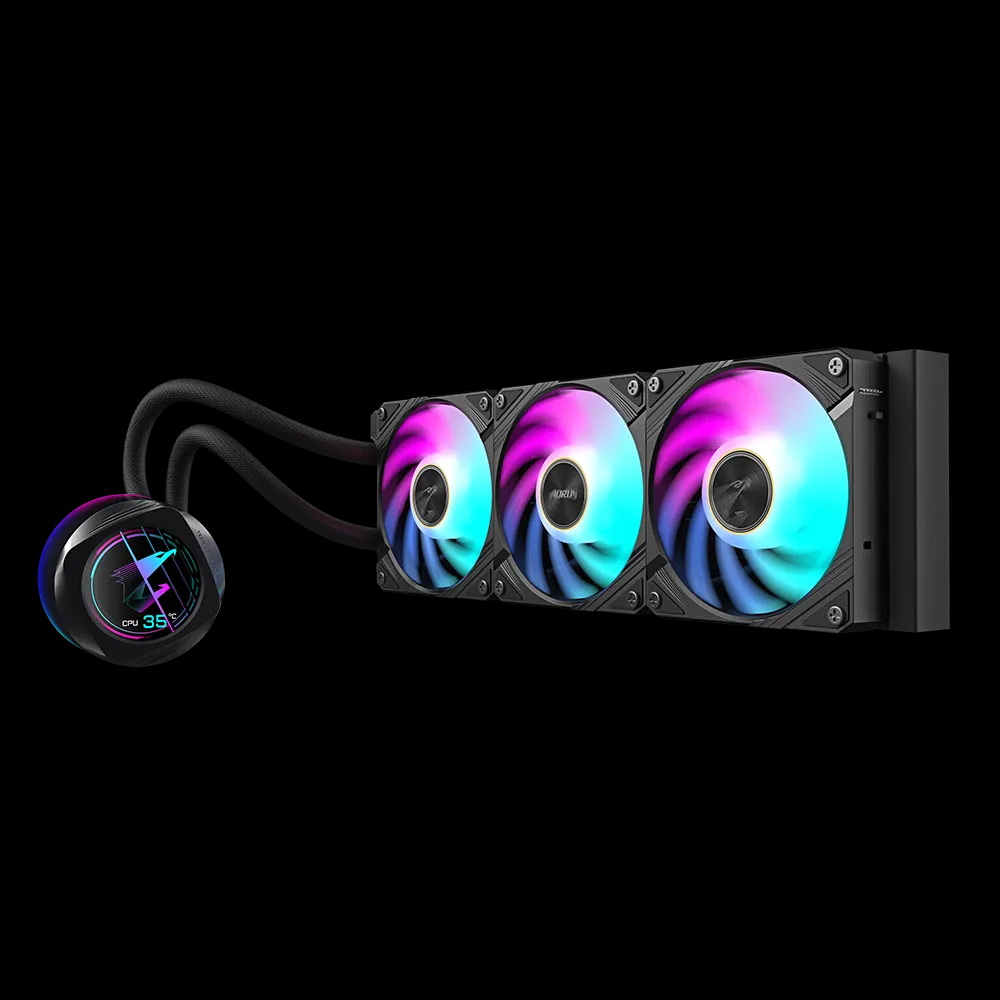

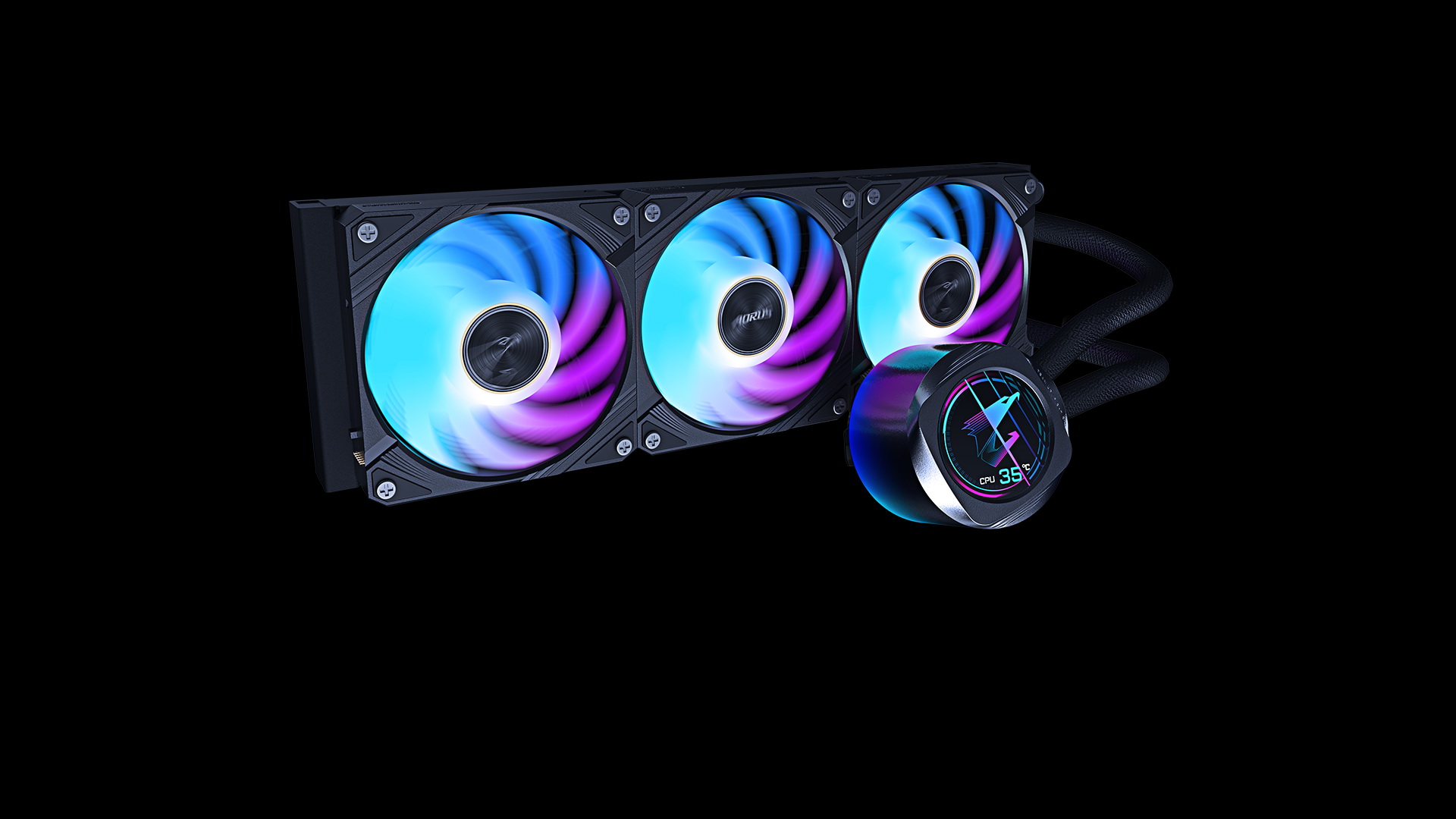

GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器本體，Pump轉速最高為 3400RPM ±10%，透過 PWM 4-Pin以及 5V 3-Pin ARGB電源線供電及傳輸燈效訊號，水冷排為 360mm規格，全黑化單波水冷排尺寸為 394 x 119 x 27mm
風扇結合完成
銅底水冷頭
LCD水冷罩
接頭及電源線
上 AM5扣具
⇧ARGB版本的水冷頭採圓形銅底設計，尺寸為 72.8 x 72.8 x 65.1mm
AM5安裝說明書
AM5專用螺絲
神奇的黑科技磁吸專用接頭，不須延長線即可給水冷風扇供電及發光
將磁吸專用接頭接上水冷排
完成接合
GIGABYTE AORUS WATERFORCE X II 360鷹神一體式 CPU水冷散熱器特色重點
EZ-Chain Mag風扇：具有磁吸互鎖機制及 DAISY-CHAIN的 DIY友善風扇設計，LCD EDGE VIEW：圓形全彩 LCD，支援視訊播放/自訂文字顯示
新型風扇葉片設計可增加風量和風壓，同時降低噪音
⇧EZ-Chain Mag風扇：具有磁吸互鎖機制及 DAISY-CHAIN的 DIY友善風扇設計
風扇和水泵轉速控制通用設計，兼容所有主機板品牌，330°可旋轉調整的 ARGB水冷頭可以根據安裝放向隨意調整酷酷 AORUS標誌
水冷頭和風扇具有漸變燈效，ARGB風扇燈光可透過 GCC（技嘉控制中心）與其他 AORUS設備同步
水冷頭上的漸層電鍍搭配動感十足的 LED燈效，以及可以同步調整 ARGB風扇燈光和水冷頭燈光的功能，打造出卓越的遊戲氛圍。這項同步設定可以輕鬆透過 GCC（技嘉控制中心）完成，提供一個真正沉浸式的遊戲體驗
DIY創新

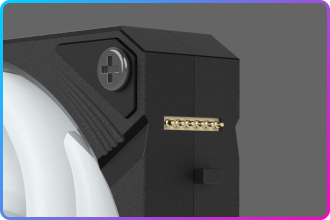

告別浪費在接線上的時間，Fan EZ-Chain Mag整合了磁性互鎖機制和 DAISY-CHAIN 設定，讓風扇之間可以傳輸電力和訊號，從而節省大量接線時間

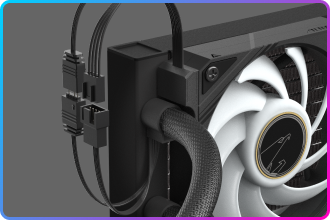

告別糾結的電纜，將線材整齊地包裝在尼龍管中，不僅外觀更加美觀，也讓整理變得更加簡單

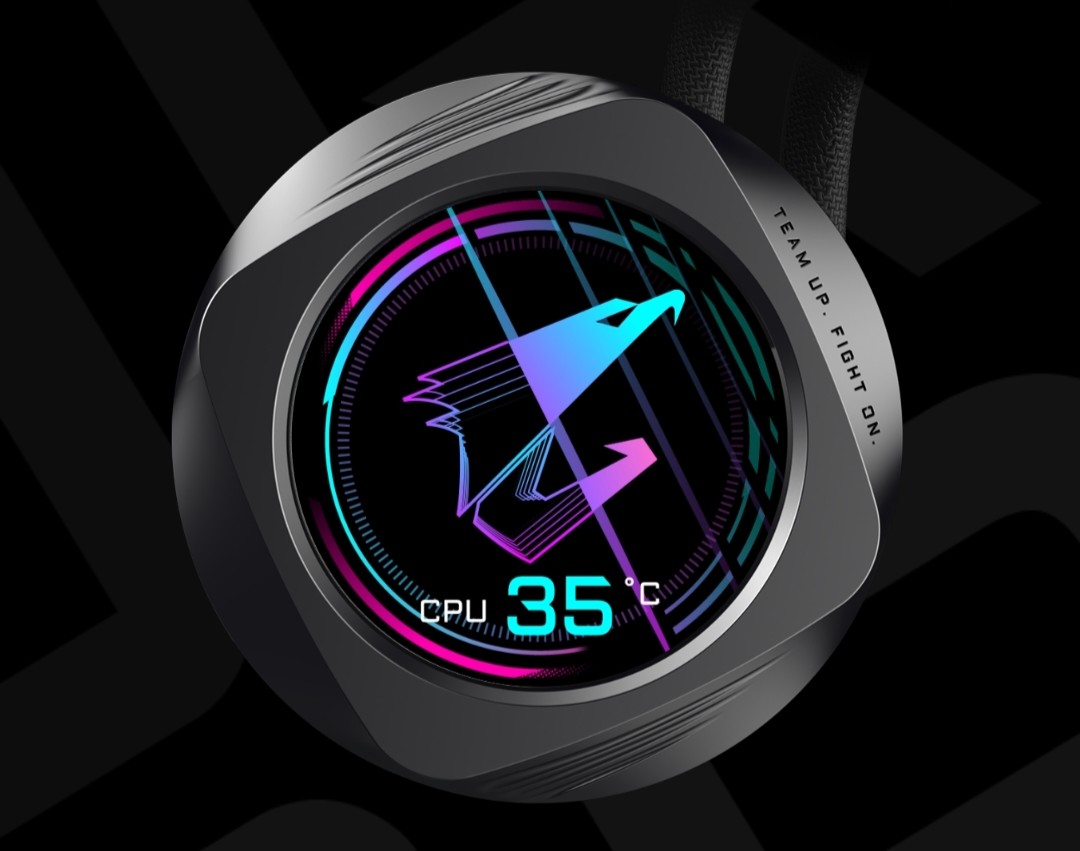

LCD Edge View

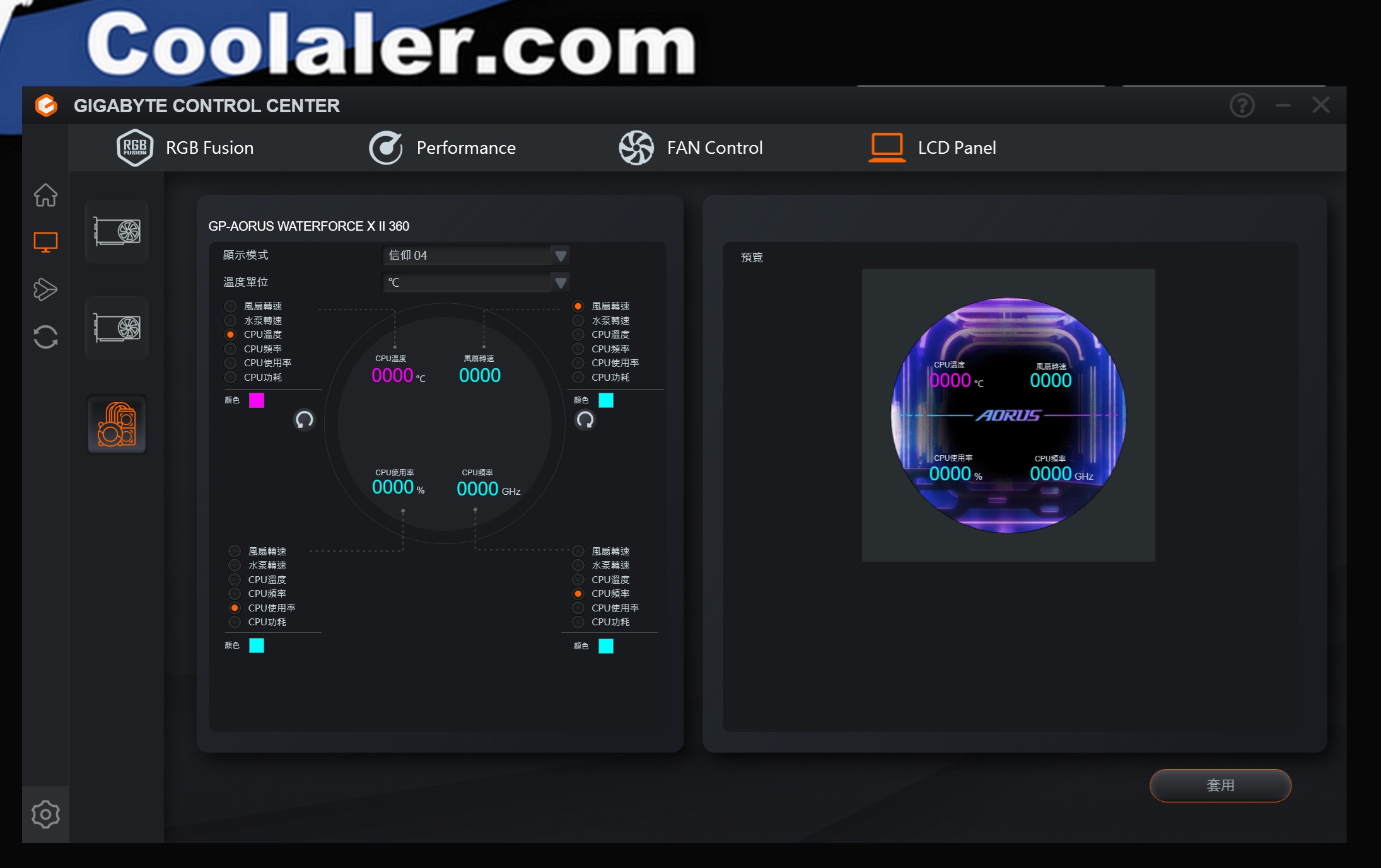

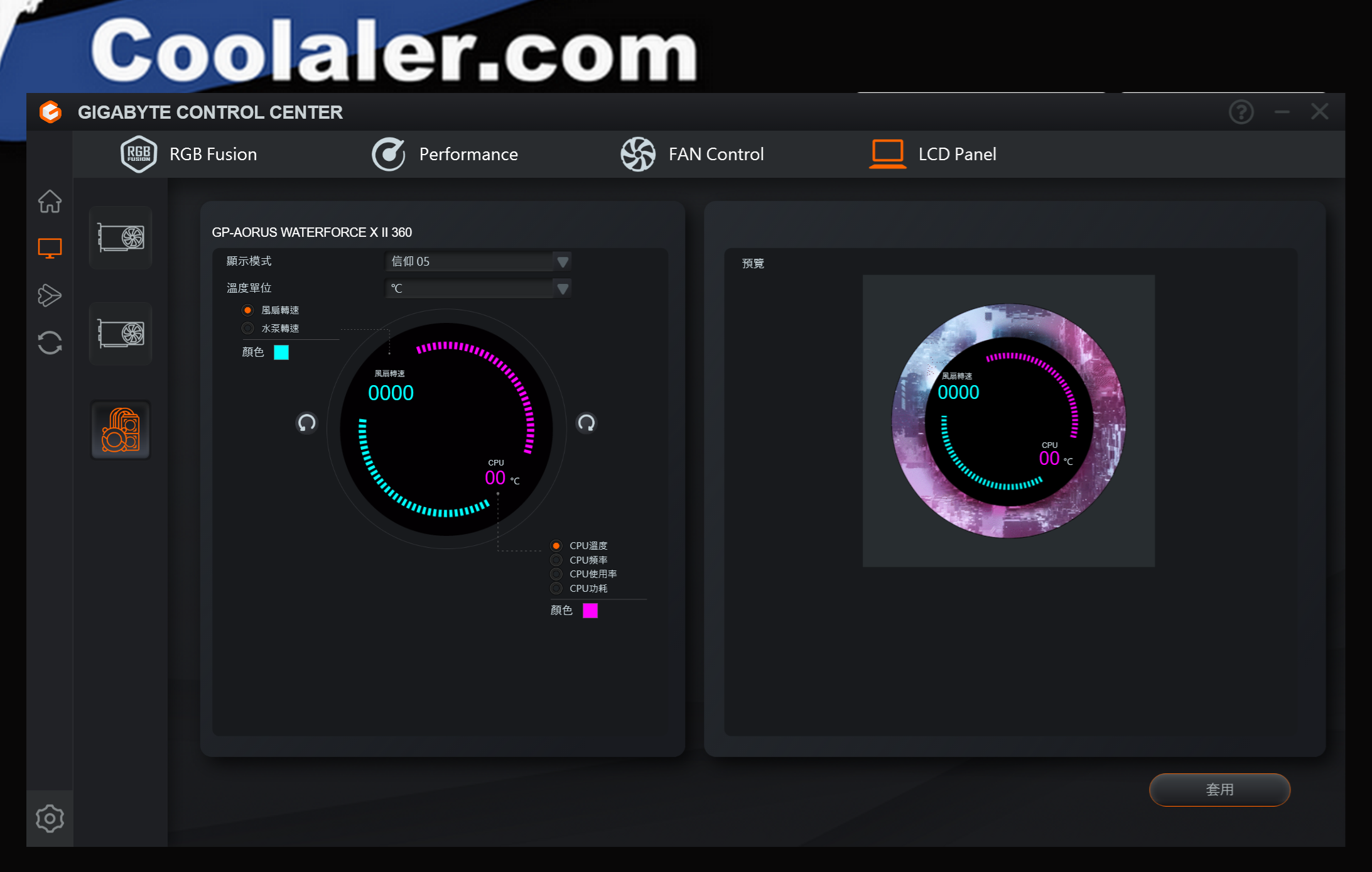

可客製化的顯示選項，可以監控時脈頻率、使用率、溫度、風扇轉速和水汞轉速
五種模式，配以精心設計的預設動畫
內建 40MB儲存容量
可以個人化設定您自己的文字、GIF、JPEG、MP4檔案，以展現您的創意
顯示畫面方向可以透過軟體控制，實現 360 度旋轉
LCD EDGE VIEW：圓形全彩 LCD，支援視訊播放/自訂文字顯示

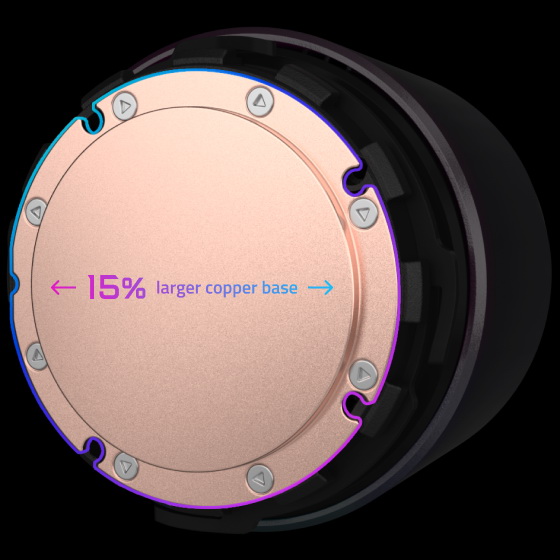

AORUS WATERFORCE X II擁有比一般散熱器多15%的銅底散熱表面積
大面積的散熱銅底座貼合於 CPU上可均勻且有效傳導來自不同位置的熱點，不論是搭配最新一代Intel Arrow Lake-S Core Ultra Series 2或不同世代 Intel AMD CPU，都能保持穩定的溫度管理和卓越的散熱性能

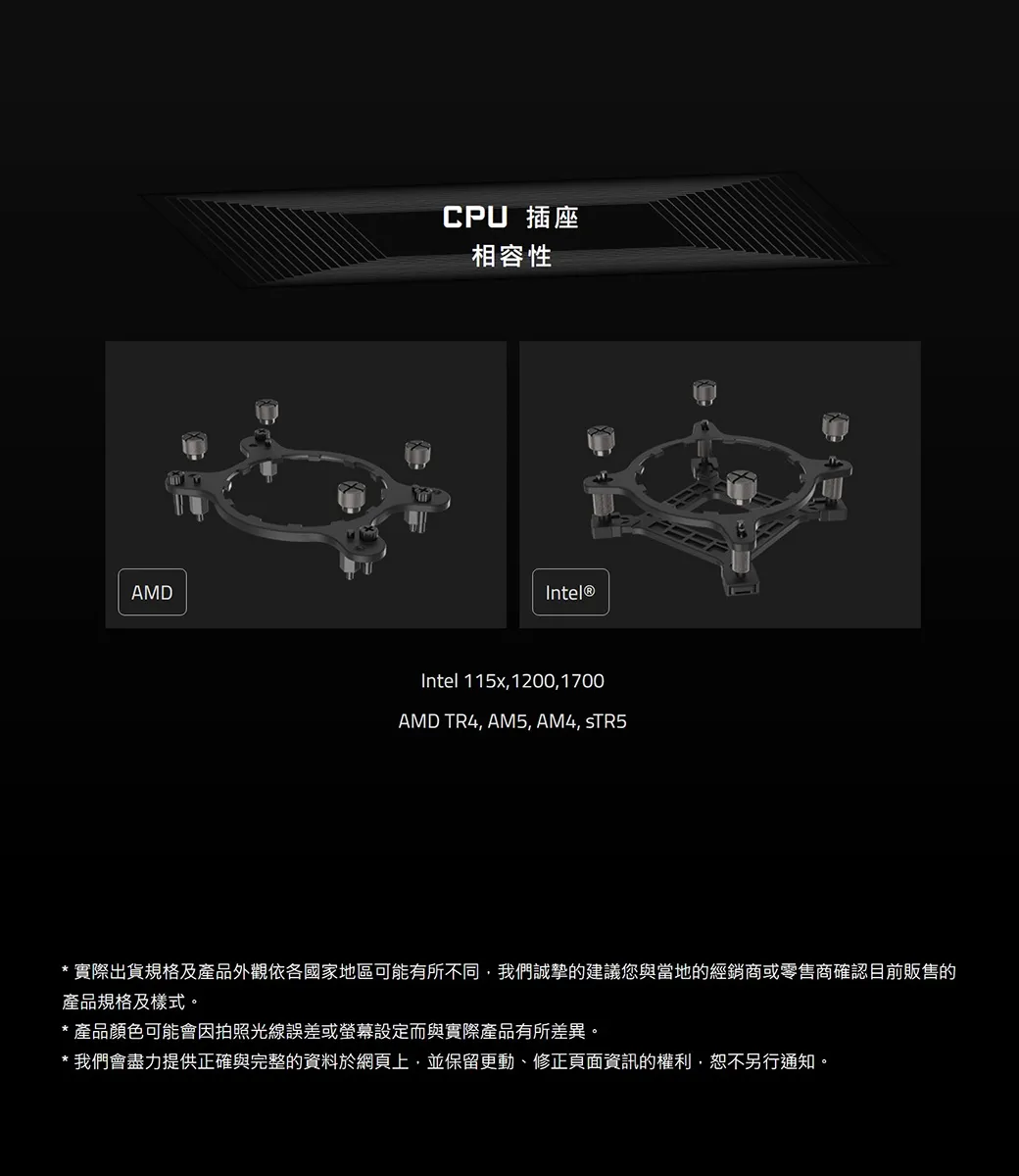

CPU Socket相容性
⇧支援 1851及 AM5 Socket，提供優異的散熱效果
體驗前所未有的強大散熱效果

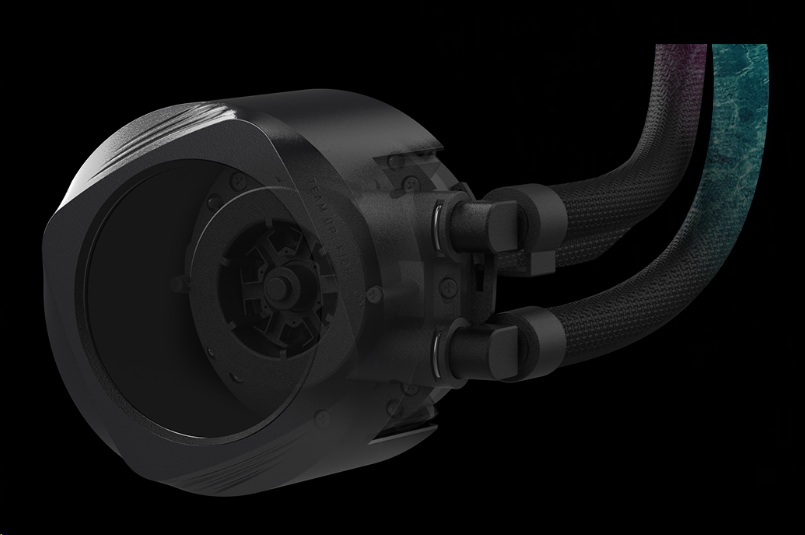

從水汞設計、水管內徑、散熱板面積到配備的散熱膏，經過細微的調校搭配，使效能全面性的提升，提供絕佳的散熱體驗
準備好體驗前所未有的強大散熱效果
從水 Pump設計、水管內徑、散熱板面積到配備的散熱膏，經過細微的調校搭配，使效能全面性的提升，提供絕佳的散熱體驗
8% Pump尺寸提升
44% Pump流速提升
7.8mm水管內徑
3%增加散熱板接觸面積以增強散熱效果
4.2%散熱膏效能提升

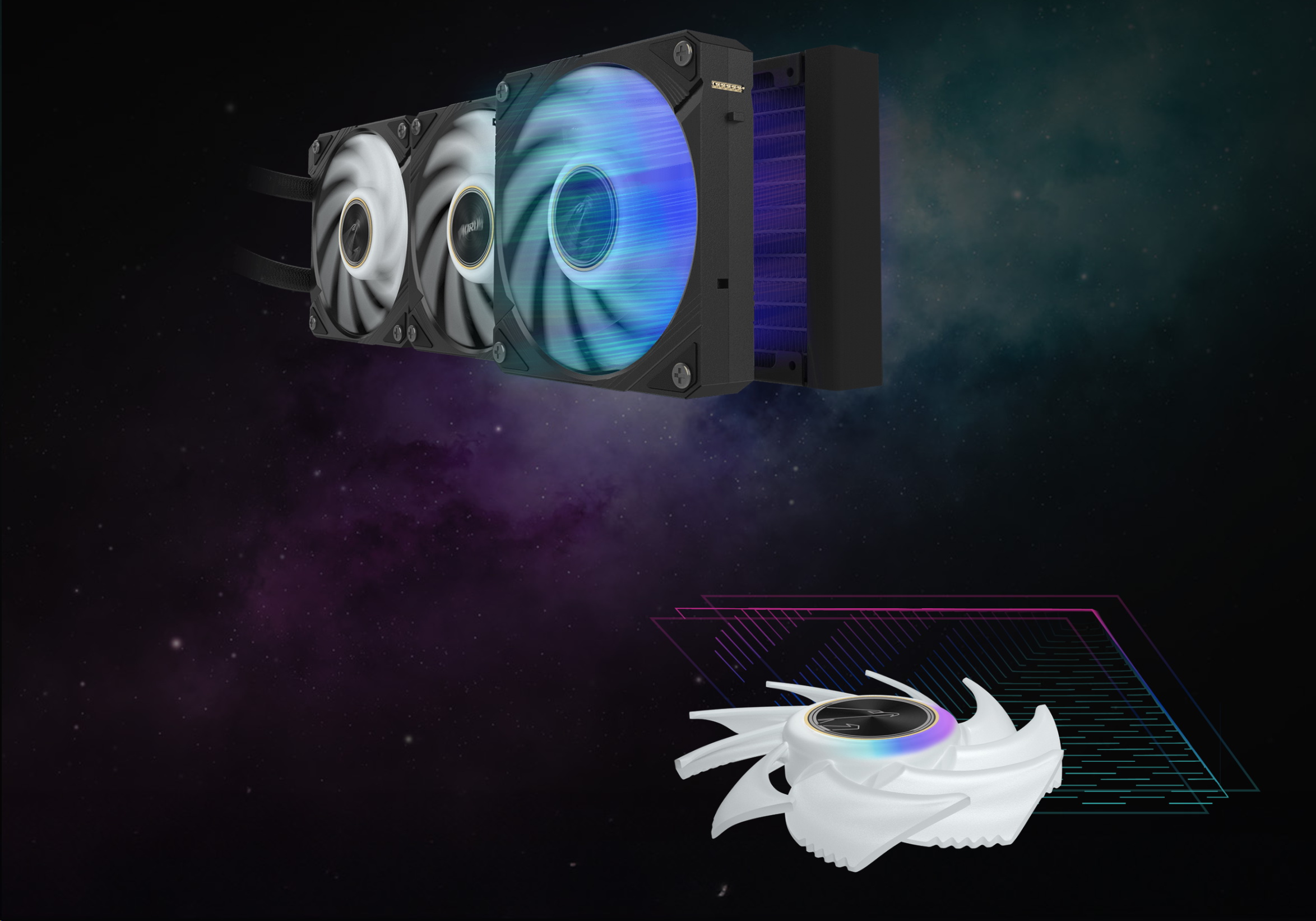

全新風扇葉片設計同時提升了風量和風壓，也減少了噪音
扇葉與風流絕佳的搭配
FDB軸承降低噪音並極小化振動，在風扇機心頂部的圓弧設計有助於增加總進風量，減小風扇葉片上半部的尺寸以增加風量，擴大葉片下半部以提升風扇的壓縮能力，鋸齒狀風扇葉片邊緣降低噪音，提高效率，極小化振動，改善風流
GP-AORUS WATERFORCE X II 360 SPEC
水冷排和水冷頭
尺寸 : 394 x 119 x 27mm
幫浦尺寸 : 87.6 x 87.6 x 77.7mm
水冷排材質 : 鋁
水冷頭材質: 銅
水管長度 : 380mm
水管材質 : 橡膠管尼龍網包覆
支援處理器腳座
Intel 115x,1200,1700,1851
AMD TR4, AM5, AM4, sTR5
LCD液晶顯示器
60 x 60mm 全彩LCD
水泵
Speed : 2500~3000 RPM +/-10%
風扇
規格 : 3 x 120mm ARGB風扇
轉速 : 800~2400 RPM +/-10%
軸承 : FDB
風流 : 72 CFM
風壓 : 3.15mmH20
噪音值 : 12~37.5 dBA
軟體
GCC
保固
6 年
測試平台
CPU：AMD Ryzen 9 9800X3D
CPU Cooler：GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器
MB： GIGABYTE X870E AORUS MASTER
RAM：G.SKILL Trident Z5 RGB DDR5-8000 32GB (2x16GB)
VGA：GIGABYTE AORUS GeForce RTX 5090 MASTER ICE 32G白鷹神
VGA：GIGABYTE AORUS GeForce RTX 5090 MASTER 32G黑鷹神
SSD：Crucial T700 2TB PCIe Gen5 NVMe M.2
PSU：Seasonic Prime TX-1600 ATX 3.0
OS：Windows11 24H2 Game Mode
Intel電源計畫：Balance performance
室溫：27℃
GIGABYTE AORUS WATERFORCE X II 360一體式 CPU水冷散熱器及 GIGABYTE AORUS GeForce RTX 5090 MASTER ICE 32G燈效
開啟電源，330°可旋轉調整的 ARGB水冷頭可以根據安裝調整 AORUS標誌方向

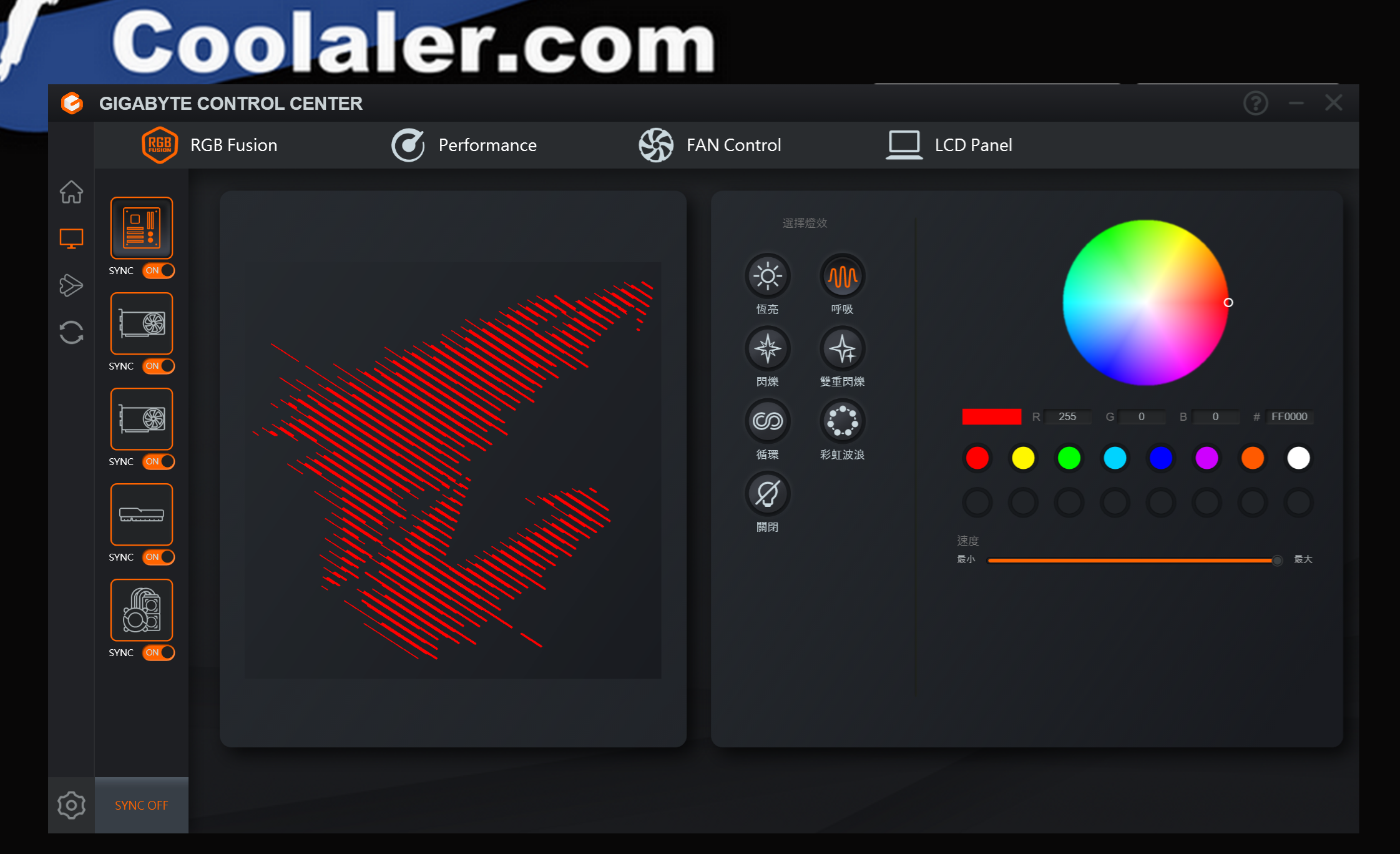

GIGABYTE AORUS WATERFORCE X II 360一體式 CPU水冷散熱器搭配 AORUS傳奇的三環燈光，提供絕佳的視覺享受，使用者可以在 GIGABYTE CONTROL CENTER中選擇任何燈光效果或與其他裝置同步
GIGABYTE AORUS GeForce RTX 5090 MASTER ICE 32G LCD螢幕與徽標燈效

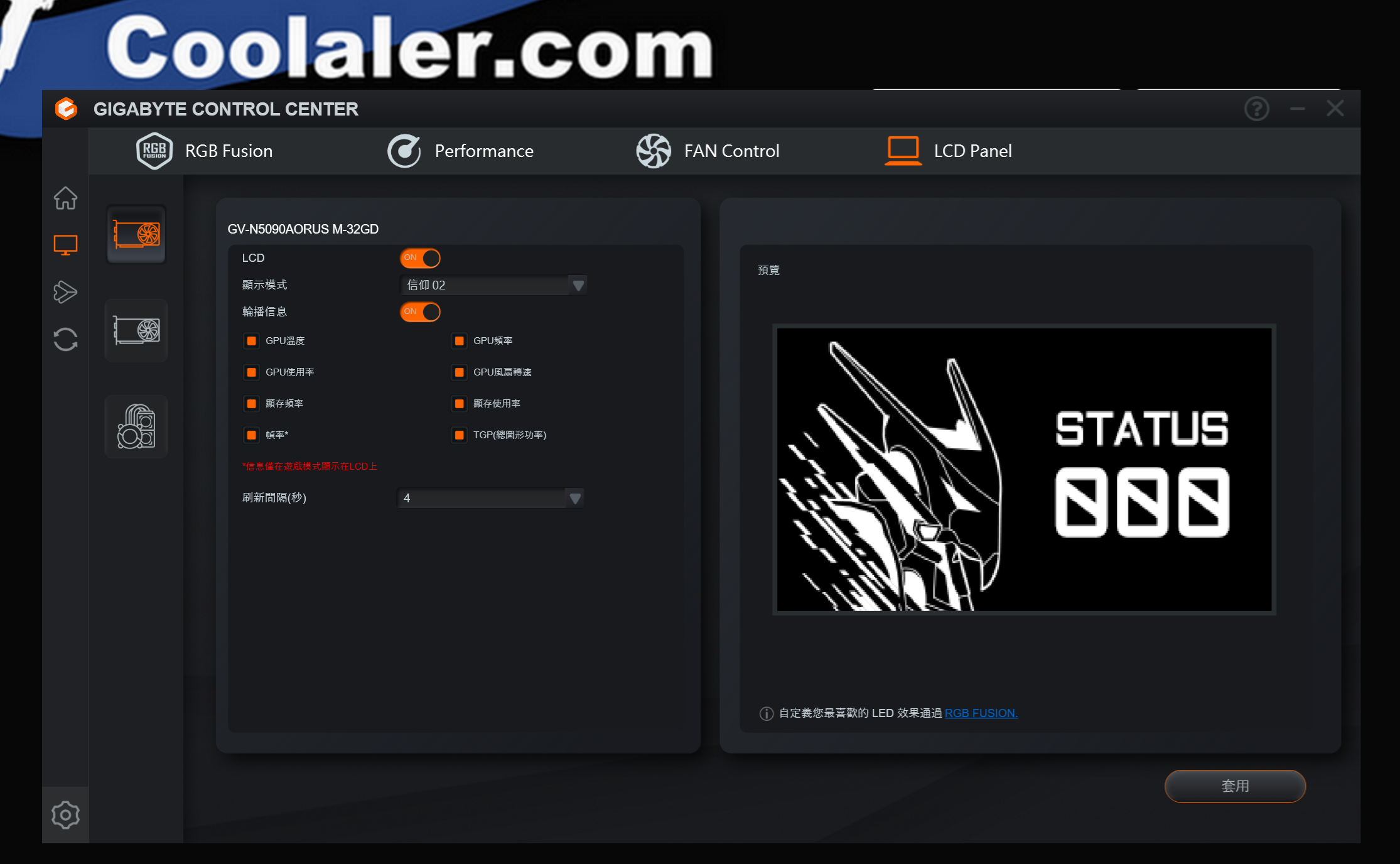

⇧GIGABYTE AORUS GeForce RTX 5090 MASTER ICE 32G之 LCD螢幕不僅可以顯示顯示卡的資訊，還可以自訂喜歡的 GIF動畫、文字或圖片等模式，在部分模式下還能夠透過技嘉控制中心 (GCC) 調整顏色與燈效
Seasonic Prime TX-1600 ATX 3.0
★ ATX 3.0 & PCIE-5.0認證
★ 超高效能，80 PLUS 鈦金認證
★ Cybenetics ETA 鈦金認證和 Lambda A 認證
★ 靜音A+級認證
★ 鈦金牌認證
★ 微差負載調節
★ 三段溫控模式
★ 靜音風扇設計
★ 支援高階顯卡
★ 12年保固
| Technical Specifications | ||
|---|---|---|
| 80PLUS® | Titanium | |
| Cybenetics Efficiency Level | Titanium | |
| Cybenetics Noise Level | Lambda A | |
| Form Factor | ATX/EPS | |
| Dimensions | 210 × 150 × 86 mm | |
| Fan Information | Fan Size | 135 mm |
| Fan Control | Premium Hybrid Fan Control | |
| Fan Bearing | Fluid Dynamic Bearing | |
| Life Expectancy | 50,000 hours at 40 °C, 15 % - 65 % RH | |
| Cable Information | Modularity | Fully Modular |
| Electrical Features | Operating Temperature | 0 - 50 °C |
| MTBF @ 25 °C, excl. fan | 100,000 hours | |
| AC Input | Full Range | |
| Protection | OPP, OVP, UVP, OCP, OTP, SCP | |
| Safety and Environmental | Safety and EMC | cTUVus, TUV, CB, CCC, BSMI, EAC, CE |
| Environmental Compliance | Energy Star, RoHS, WEEE, ErP Lot 6, REACH | |
| Warranty | 12 Years |
| Power Output | ||||||
|---|---|---|---|---|---|---|
| AC Input | 100 V - 240 V | |||||
| 15 - 10 A | ||||||
| 50 Hz - 60 Hz | ||||||
| DC Output | Rail | +3.3 V | +5 V | +12 V | -12 V | +5 VSB |
| Maximum Power | 25 A | 25 A | 133.3 A | 0.5 A | 3 A | |
| 125 W | 1600 W | 6 W | 15 W | |||
| Total continuous power | 1600 |

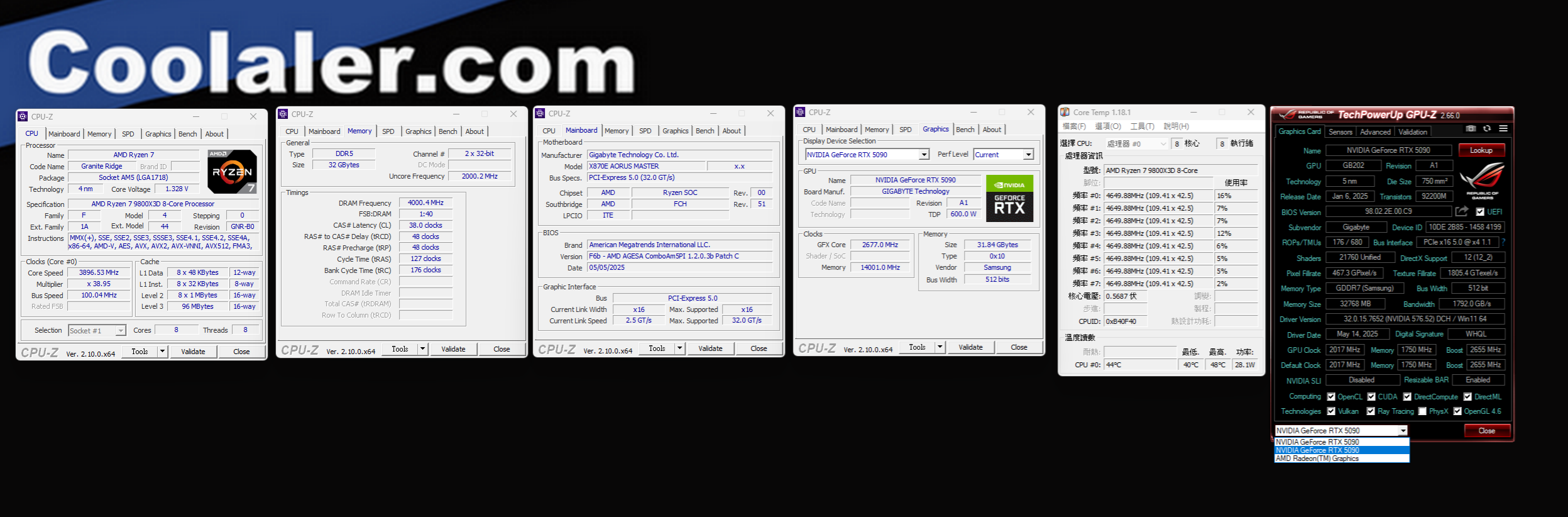

測試諸元
黑白鷹神 GIGABYTE AORUS GeForce RTX 5090 MASTER 32G

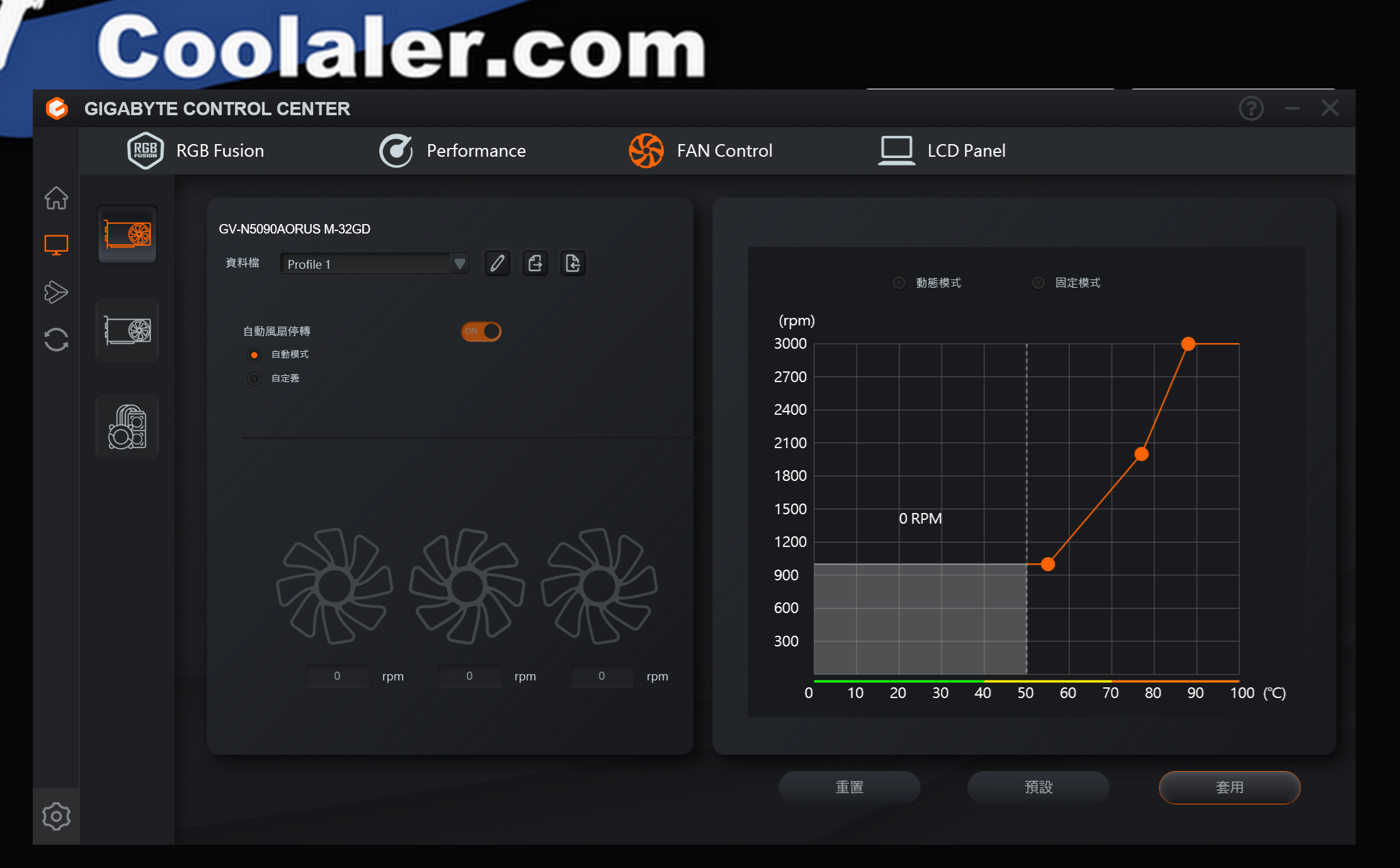

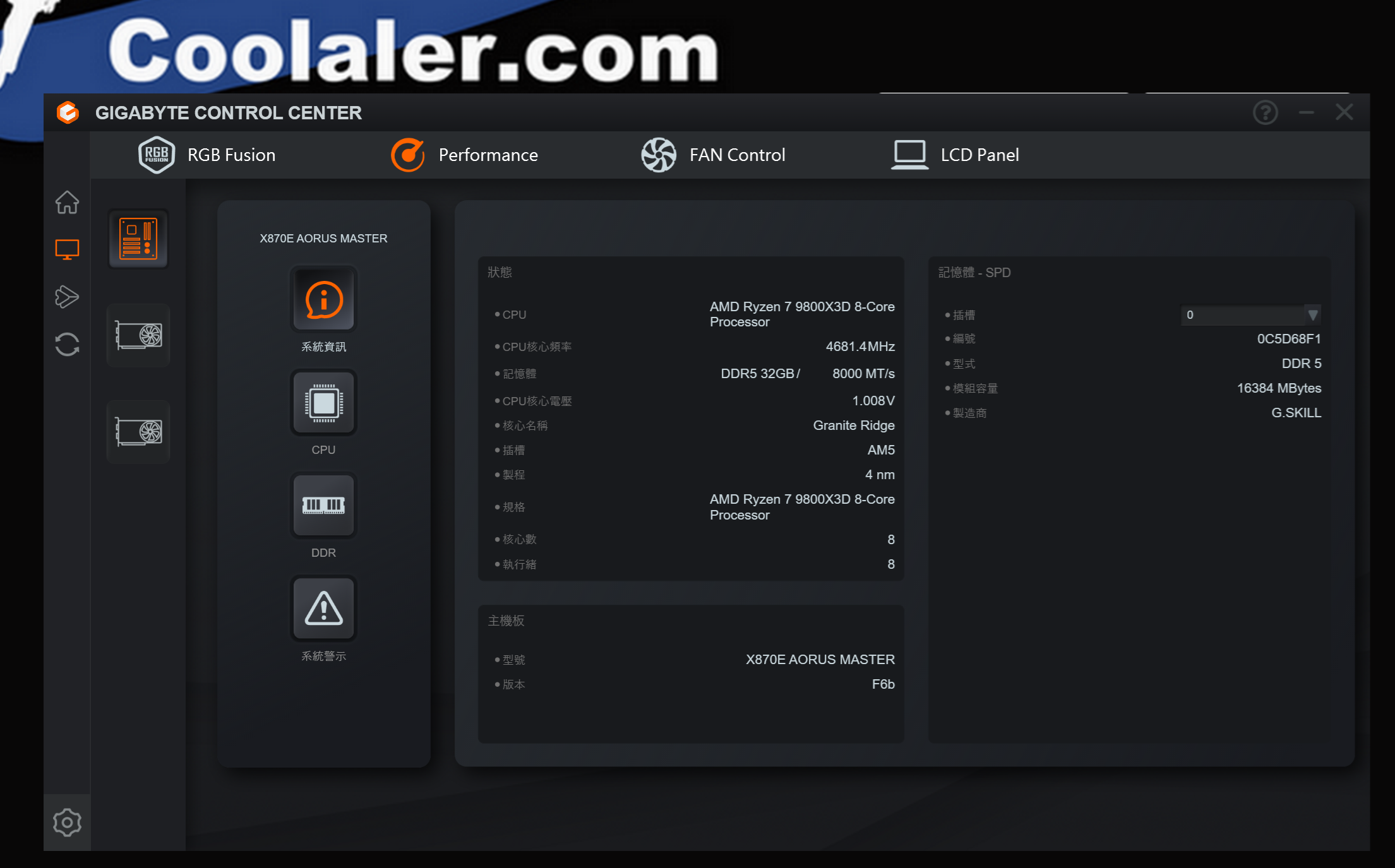

GCC Info
OCCT測試
OCCT（OverClock Checking Tool）是一款專門測試電腦負載能力及穩定性的程式，它使中央處理器進行繁重的運算，來檢測電腦的中央處理器、記憶體、電源等裝置的穩定性

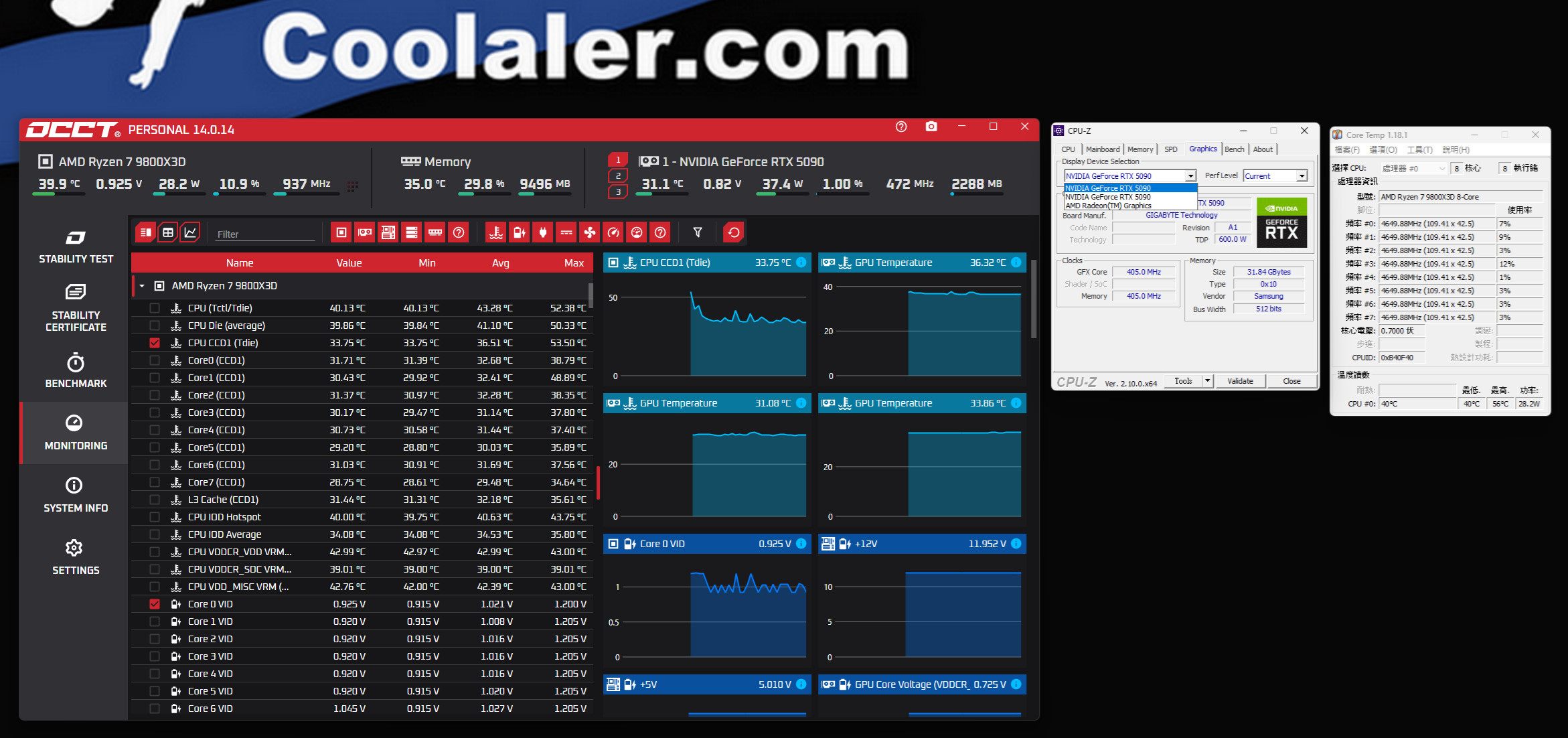

OCCT Monitor

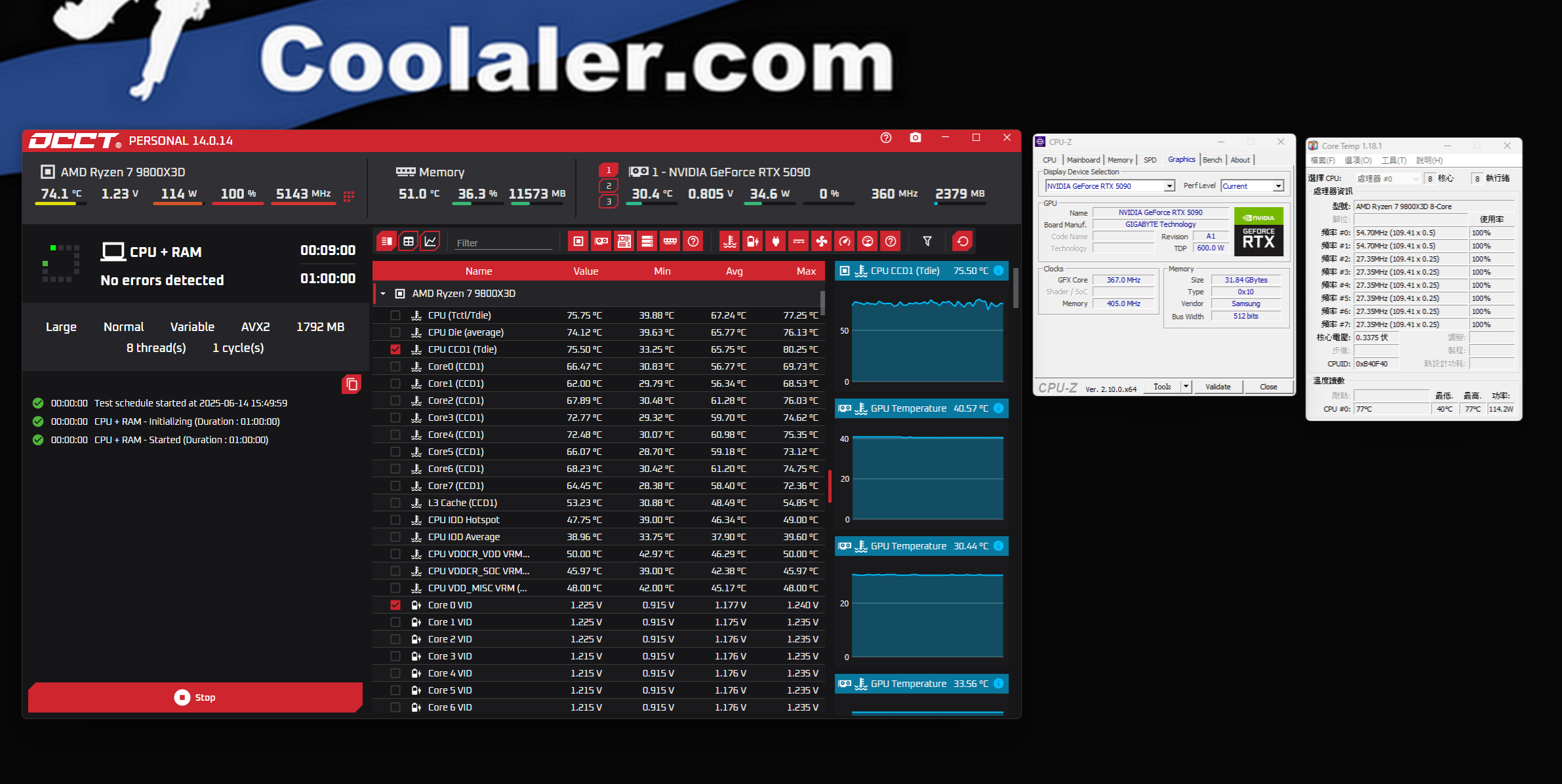

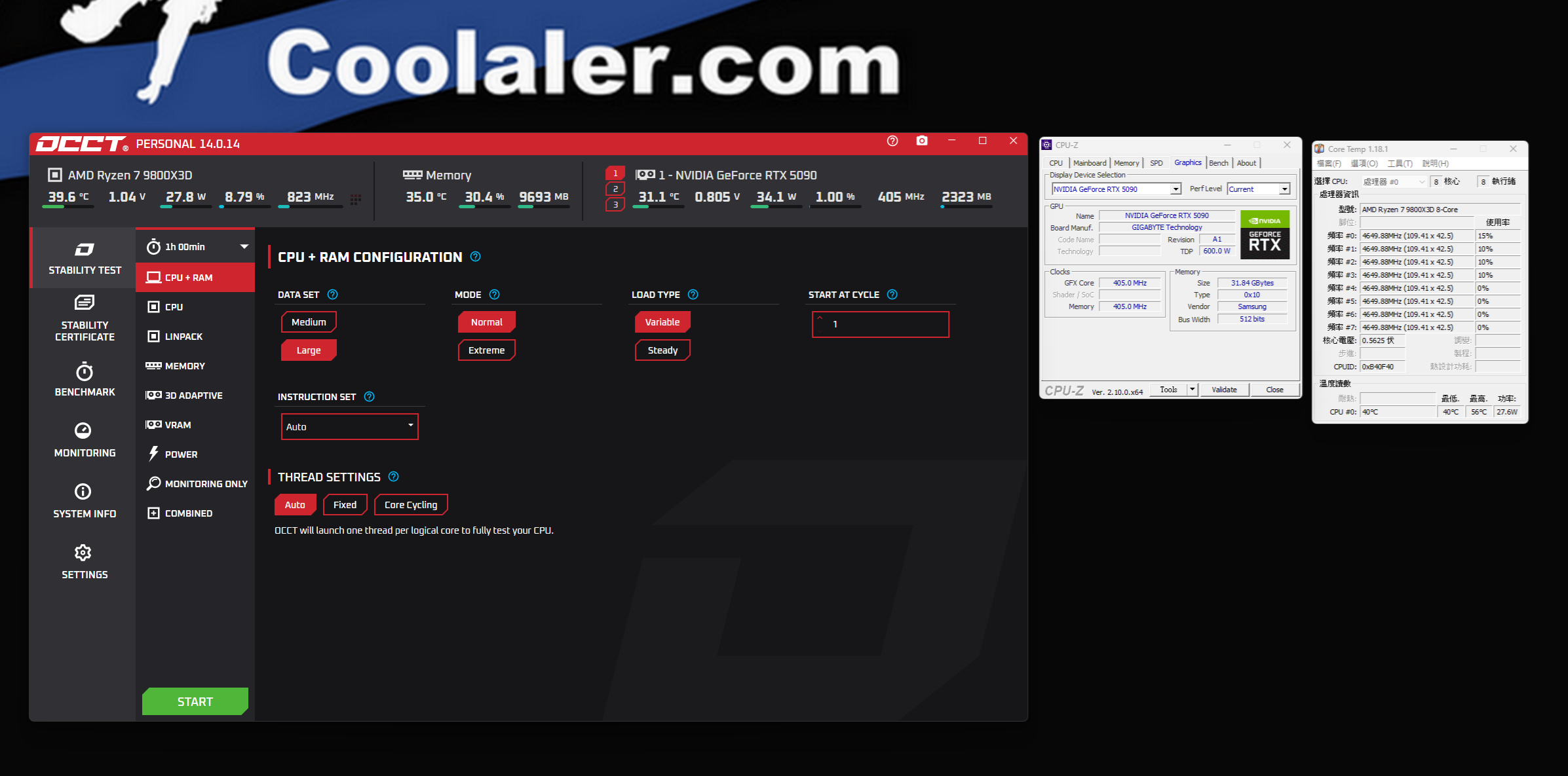

CPU+RAM燒機測試
CPU+RAM燒機測試，CPU溫度最高來到 77℃
CINEBENCH R24燒機測試，CPU溫度最高來到 74℃
AORUS RTX 5090 MASTER黑白鷹神 OCC燒機測試
3D測試
RTX 5090_1 583W
RTX 5090_2 572W
POWER測試
RTX 5090_1 589W
RTX 5090_2 577W
小結：
GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器在 OCCT CPU+RAM燒機測試下，CPU溫度最高來到 77℃，在 CINEBENCH R24燒機測試，CPU溫度最高則來到 74℃，可見 GIGABYTE AORUS WATERFORCE X II 360鷹魂二代一體式 CPU水冷散熱器壓制能力非常強勁，而在 2張 AORUS RTX 5090 MASTER在 OCCT供電測試測試結果平均總功耗約 1200W，謝謝收看
附件
