暑假接近尾聲~再來個VS-9黑鷹裝機過程開箱文吧~
這次客戶用途是上成大後要上網以及存一些資料影片之類.電玩需求低..所以重點在儲存.全部裝上3顆WD硬碟.其他配備就一般就可以~外型選了這咖酷酷的AERO COOL黑鷹!
今日上陣成員.(包含另購的COUGAR靜音風扇)..這次主要需裝3顆硬碟(沿用一顆320G跟HEC 80+500W)
AERO COOL VS-9黑鷹空機模樣..膠膜建議裝完再撕比較好.才不會在裝機過程被刮到~
附有便於拿取側板的拉環. 以前有問過廠商說這不是讓你用蠻力拉的呦..但一時忘記又硬拉.我拉斷一個就直接丟了.反正可以卸下也沒差~雞肋吧.可有可無~
面板很緊.我不敢硬拉..所以還是運用尖嘴鉗用力夾住後往外推.一個一個的把它脫離機身..這裡要小心.不要傷到~
將機身外殼蓋子全部拆光便於安裝所有零組件.黑化機身感覺不錯.鋼板強度也可接受~
可以看到前方有個兩用硬碟架出廠時已裝上.不過我還是要拆下裝風扇..不如一開始就只附上就好.免的我又拆一次.有點多此一舉的感覺!
VS9黑鷹的兩用硬碟架.安裝在前方時上下位置要喬一下..以確保能順利安裝又可將風流送往硬碟區域散熱發揮功用..鎖架子時要用附的尖螺絲~
VS-9的上層天窗景色..這位置不是要裝風扇的..只是讓熱氣上升的部份氣流可散掉..不過如果硬要裝的話.風扇孔位可能要注意看合不合才行
努力拆下來的全濾網面板..特殊的是檔片濾網..卡榫拆開可再分成三部份.(鐵製濾網.泡棉.塑膠固定架).到時髒了可清洗跟更換海綿~不過我都是用空壓機噴一噴了事
VS-9獨特附上的正反兩面都可利用的硬碟架.可裝風扇.可裝硬碟.也可同時裝硬碟再加風扇.一共有附5個.這個很特殊..我試用在別家機殼也可以通用..真不錯的好東西!
另購的COUGAR Z12*3靜音風扇具有9片扇葉..要裝2顆上去在前方位置
這顆COUGAR風扇側邊有專利進氣孔.包覆線很長.使用3PIN接主機.所以風量適中也達到靜音效果...如果要接大4PIN也有附轉接頭.跟一些正反安裝的橡膠拉钉之類~這次用到2顆..另一顆本想換後面.後來發現用原廠的也OK就沒拆了
硬碟架正面鎖上風扇狀況
兩硬硬碟架反過來可裝上硬碟(正面也可直接裝顆風扇).這裡要注意~AB位置較短的要在前方.這裡是硬碟頭部...(要是裝反.風扇架就沒空間安裝在機身前方了
三顆硬碟井然有序的滑入~在這裡我是直接鎖螺絲固定.不用它附的鳥鳥的免螺絲配件
三顆硬碟滑入.利用機身的5.25"托片支撐.再直接鎖上尖螺絲固定..中間剛好各留有一指上下的空隙.這有助於散熱
前方風扇可以移動位置安裝在你覺得適合的地方..不過中間要留空隙讓風扇電源線能伸進去
沿用一顆使用不久的HEC 80+500W二手電源..這顆足夠讓這台配備穩定發功了

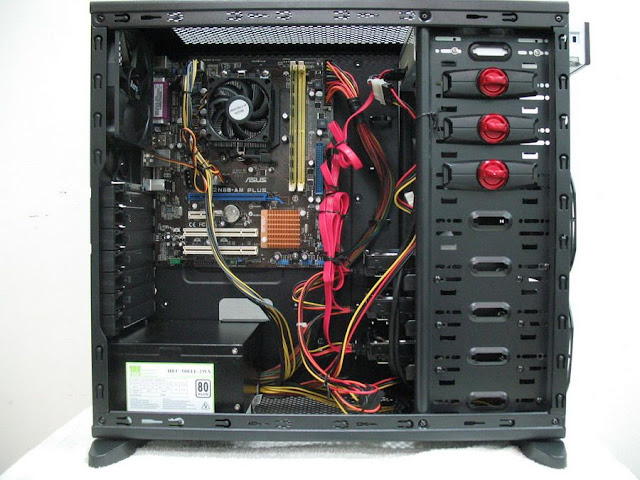

整線狀況..空間還算大..整完不會很擠.不會影響前後散熱對流~
硬碟架我都是鎖螺絲固定..這咖缺點就是附的配件實在有點鳥..還是上鎖比較實在...(如果要用那配件.孔位就在螺絲上方那一排)
這次沒用到的介面卡免螺絲位置
CPU位置很空曠.直接讓後方12公分抽風帶走熱量..不過組這台這次散熱重點在下方3顆硬碟..前方已加裝2顆COUGAR 12公分9葉扇來散熱了
零件全部就定位.風扇火力展示狀況
全部安裝完成~散熱與升級空間還相當大
側面參考
後方原廠有附一個12公分風扇.不用再另外買...還有2個水冷孔預留
未裝外蓋展示火力雄姿---這樣也是很炫
黑鷹VS-9正面完成圖
整機完成外觀~果然是黑鷹.很有霸氣的Fu~
前方側邊的IO位置..USB分開一點很不錯..不然有些USB裝置離太近要安插時會打架..這點有想到.. 讚!
散熱窗口設計.只要前後動力風扇對流做好..這些被動散熱設計已足夠使用
底層有4支可旋轉腳架..大大增加機身的穩定性..造型也很好看為整機質感加分不少
背後完工圖..可以看到是採用新式的下置式電源設計.兩邊拉環...這裡要注意..這拉環是讓玩家順手拿取側板使用."不可以靠蠻力硬要從機身拉出".一時忘記..我就把右邊的拉斷了..拆側板還是用傳統的推拍法比較妥當..(那沒用的拉環我就丟到垃圾桶了)
側板長型通風散熱孔.這次我也沒改風扇上去.前2後1就很夠了.運作又安靜~
充滿內斂氣息的黑鷹..誰知道它"肚子裡有很多料.."呢
結論:
這暑假裝了好幾台電腦出去..這VS-9也好幾個了..整體來說完工交機後買賣雙方都是滿意的.(當然過程有點累人跟花時間--).AERO COOL的設計感不錯.價格也相當合理..我唯一覺得瑕疵的部份是那些免螺絲配件..有點鬆散..所以我都沒用..如果可以扣掉那些再減些價格會更好!
