7700K上5G小技巧公開~MSI Z270 GAMING M7威力展示
自Z270解禁後 本來想拍個小影片 直接寫一些超頻入門相關
無奈實在沒有時間 只好下班時間...慢慢刻字
先大概簡介這次測試的主角 MSI Z270 GAMING M7
基本上是屬於中高端產品.除繼承GAMING血統之外
骨子裡其實是藏著POWER系列的靈魂
晶片組相關及I/O測試 容後再測
外觀彩盒
主機板詳細介紹 可以先看官網
首先介紹一下BIOS介面
一般一開始進去 是簡易介面..按一下F7鍵.或右上角F7那個位置點一下
一開始先講幾個設定
CPU RATIO 這邊看個人習慣.有人喜歡多核一起設定
當然也能設定成1/2/3/4核
這篇就先簡單講"多核同時超頻"
=======================================================================
接下來 快速超770K第一步 (6700K其實也類似)
首先先快速找出你散熱器的壓制點
目前7700K來說.如果散熱器或板子不要太入門
4.5G基本上都是穩上的..為了避免太多嘗試
可以先抓4.5G這個頻率(板子上有八顆電感的..上4.8G~5.0G 基本上都夠用)
這顆體質算普通 但因為我是用DIY水冷..所以壓制力較高.
(從手邊上百顆統合的數據..這顆只能說.佔中間的50%水準)
(圖是4.8G 懶得重抓..所以請手調4.5G)
一般建議1.3V開始..DIY水冷則可以考慮到1.35V甚至到1.4V
當然..散熱器不夠力的..就慢慢降電壓..降到壓得住溫度為止
圖中有另外匡起來的電壓
CPU PLL OC 這電壓INTEL預設為1.2V 但可以考慮小降一些
目前大概測起來都沒啥問題...但可以讓CPU溫度比較低些喔 ^^
(這建議都穩定後再試..慢慢降)
這張圖是4.5G時跑的溫度
先抓出散熱器能承受的電壓(電壓越高 溫度就越高)
但要預留點空間
一是 頻率上升後 溫度會再小幅上升
二是 memory頻率提高的話 會加SA/IO電壓 也會讓CPU溫度再熱一些
下圖可以看到 4.5G時..用PRIME 95 2.8x版本(含AVX指令集)
溫度大概在85~87之間
所有變數不變的情況下...直接拉到4.8G
各位可以發現.....溫度會小幅增加 但比例不會很大
再拉到4.9G
溫度又再往上提升
從上面實驗可以得知....我的水冷條件(水冷頭/馬達/散熱膏)
想要在超RAM之後..穩定運作 大概可以壓在4.8G(4.9G空間略小..就別那模貪心了)
維持長時間超頻 又穩定 又非過溫降速的環境
=================================================
標題很聳動...輕鬆上5G !?
結果只說4.8G穩定....難不成我在騙人..!?
我當然不會幹這種事啦...
這邊先講一個重點..
自從INTEL支援AVX指令集之後...只要一跑具有AVX指令集的燒機軟體
溫度就會爆增...
先來張PRIME 95 2.7X版本 不支援AVX指令集的燒機軟體
跟前面4.8G跑相比較
AVX支援下溫度為 92/90/86/78
AVX不啟動下溫度為78/76/63/67
溫差竟然差了1x度....

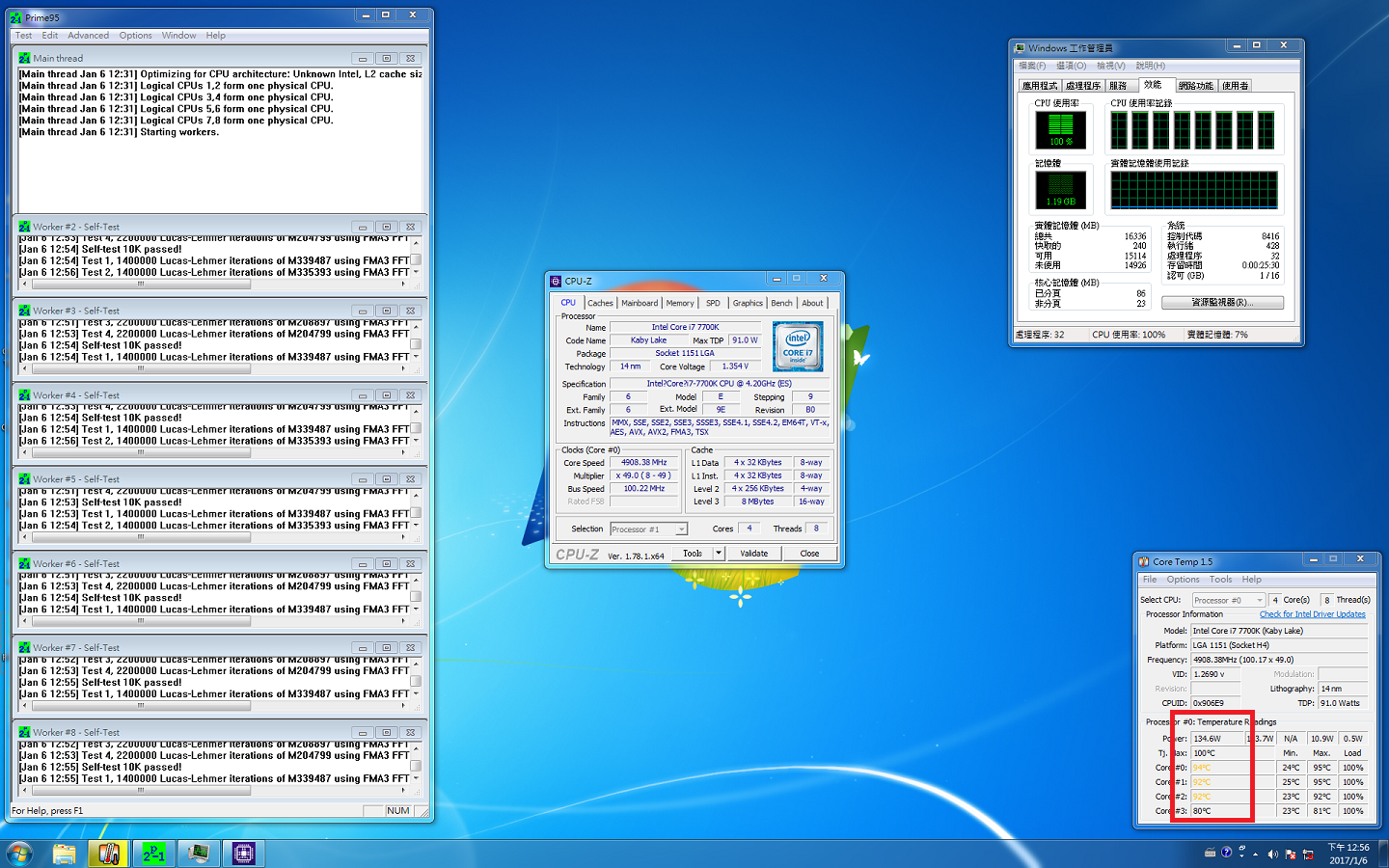

那再試看看4.9G
跟前面溫度相比...也是有1x度的溫差阿
接下來當然往上挑戰...才7x度

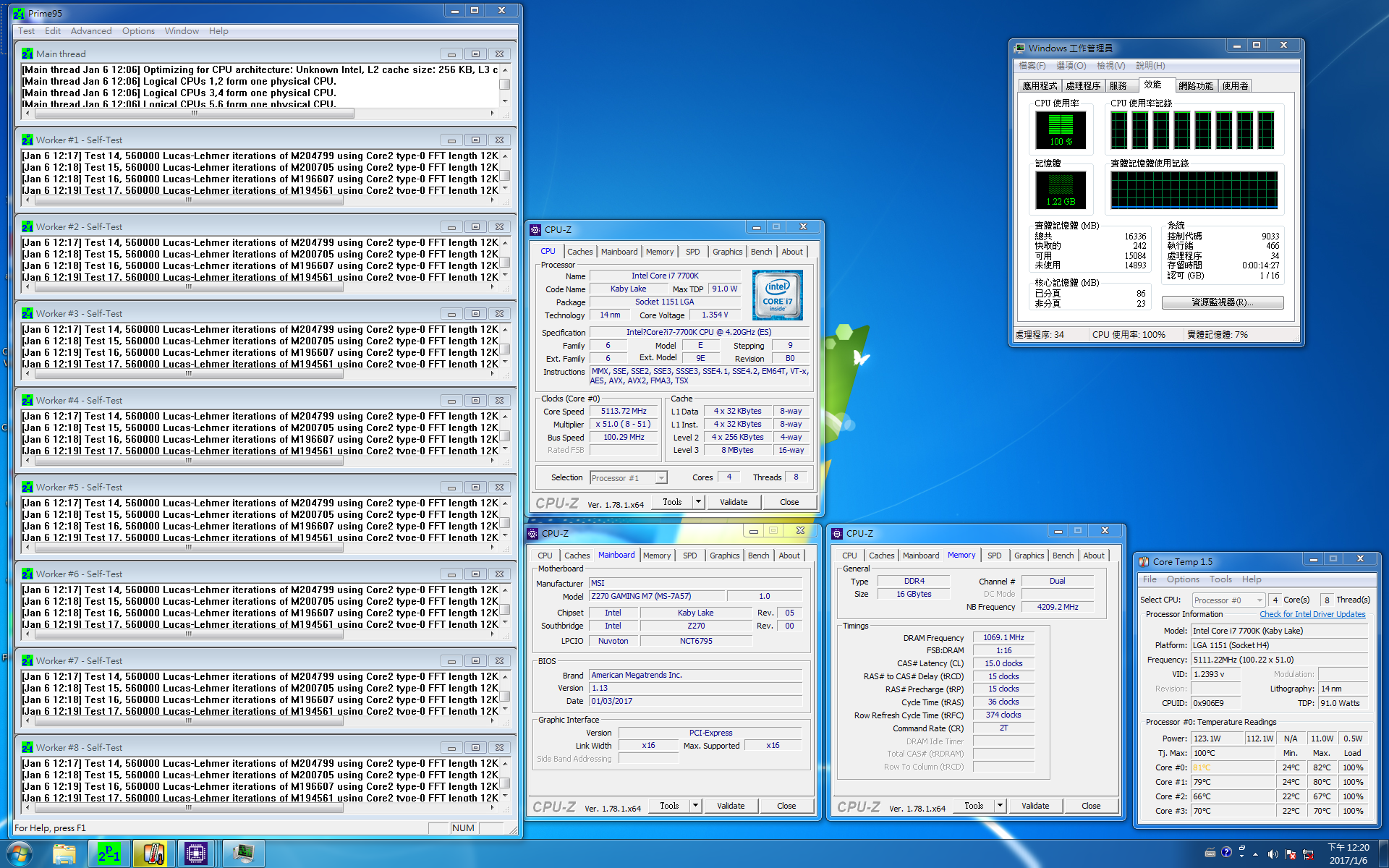

直接上挑5.1G
輕鬆過測...溫度還有空間

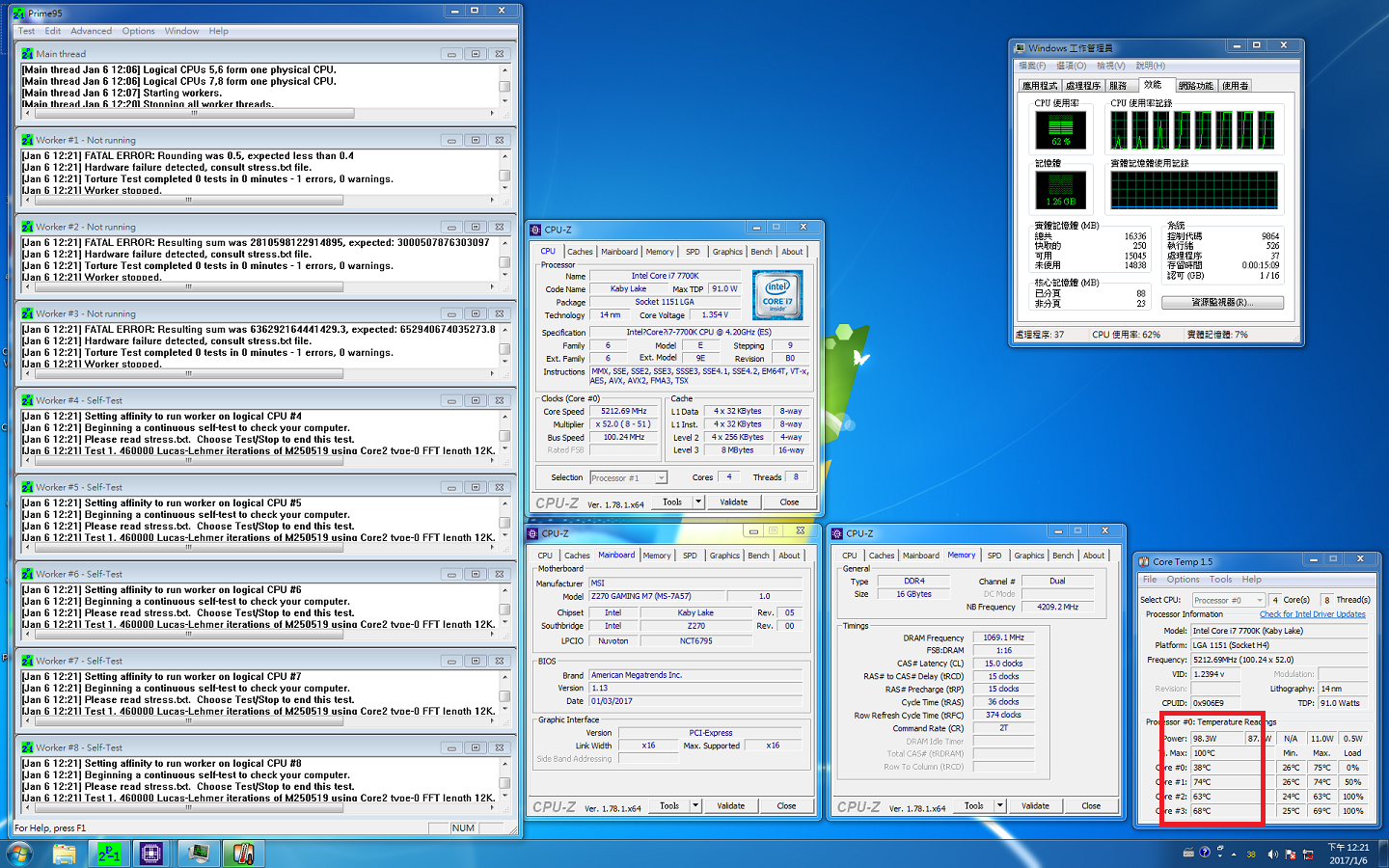

再上 5.2G
有核心撐不住了...
那5.2G能不能燒PRIME 95 no AVX ?
當然可以 電壓再補一下嚕...
但要講到重點了...
如果依上面測試條件
那如果設5.1G 萬一不小心跑到AVX指令集軟體怎辦!?
首先...我們一般正常使用下..很少有軟體有支援AVX指令集
大多數是運用在影音轉檔上面..
當我們抓好AVX 跟無AVX兩種頻率後..
只要在BIOS內 如下圖設定即可
無AVX跑5.1G 有AVX跑4.9G (貪心且基本上只玩電動型)
無AVX跑5.1G 有AVX跑4.8G (求心安 且有跑影音轉檔型)
照上面設定後..就不用擔心或是還要花時間去找軟體是不是會用到AVX指令集嚕
因為...CPU就自動切換...全程自動喔 ^^
=================================================================
最後 來個M7 威力展示
GSKILL 4000/CPU OC 5G
及
GSKILL 3733 直上DDR4-4000 CPU超5G
收工~~~
