全民金牌再升級~振華白金冰蝶550瓦超頻版!!

Toppc

榮譽會員
已加入
12/19/04
訊息
11,405
互動分數
231
點數
63
再來就是顯卡滿載下的FULL SCREEN 重載測試

測試平臺:
INTEL 980X OC 4.2G
ASUS P6X58D-E P
GSKILL DDR3-2400 CL8 6GB
WD 160G/SATA
HDT 海神搭配影隼2500轉PWM風扇
振華白金冰蝶550瓦
MSI N560GTX Ti TFII

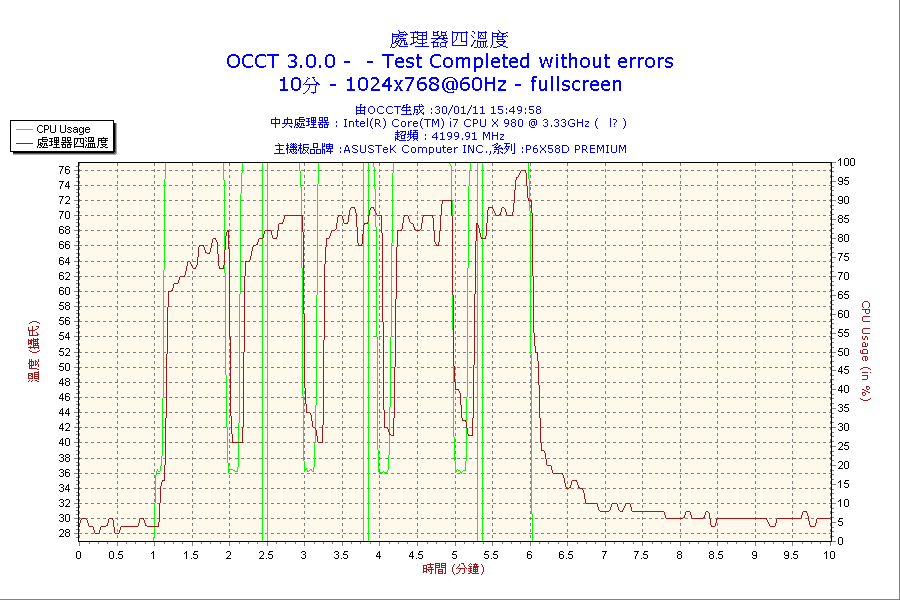

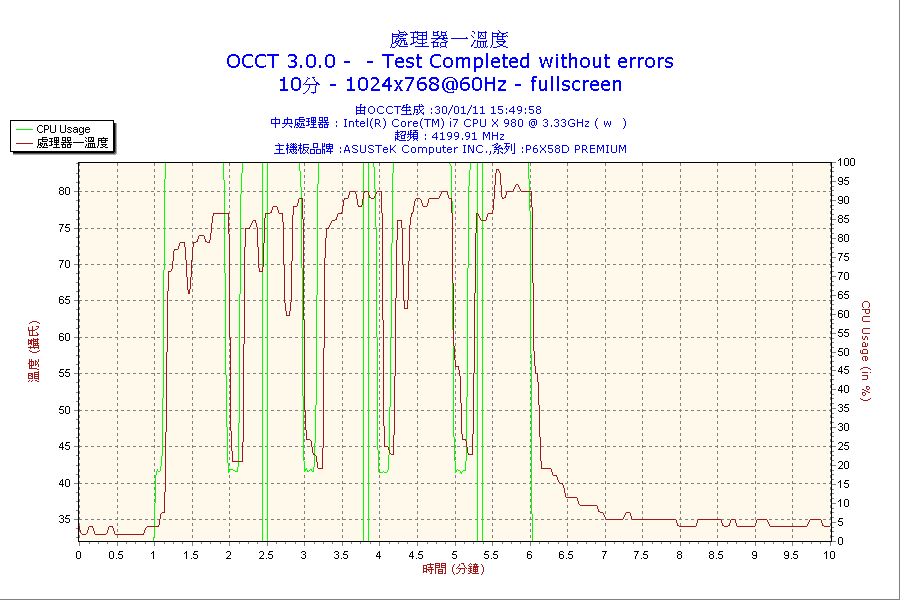

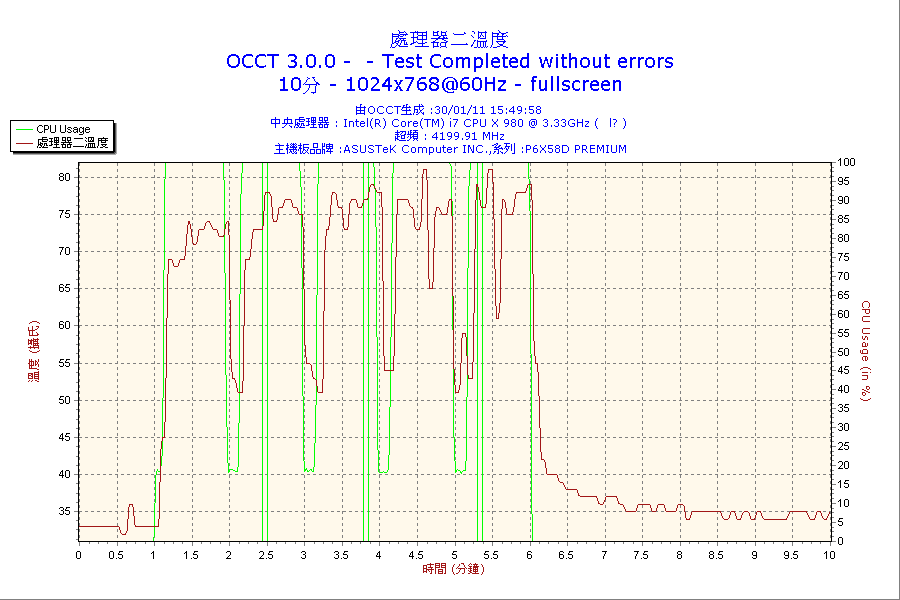

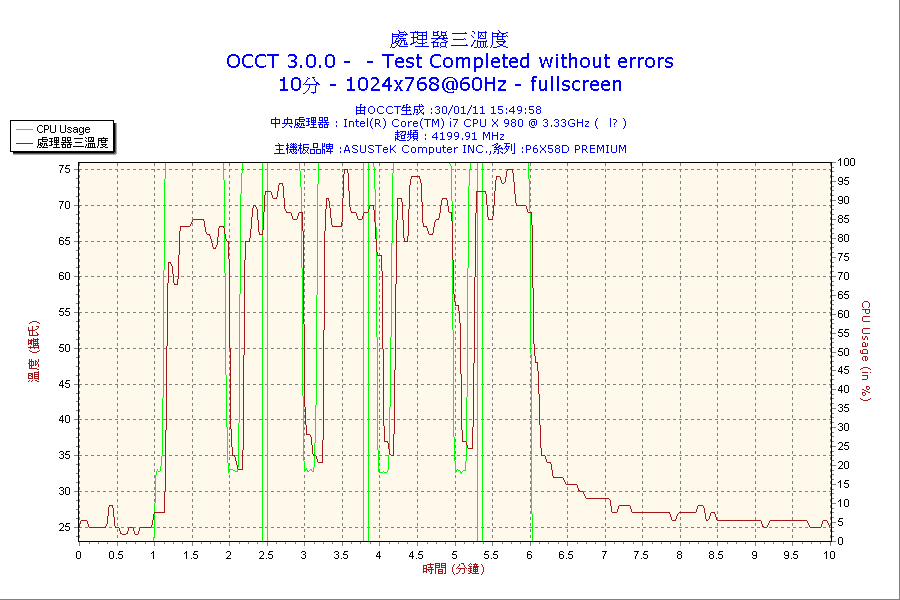

CPU溫度1~4 比對耗電狀態

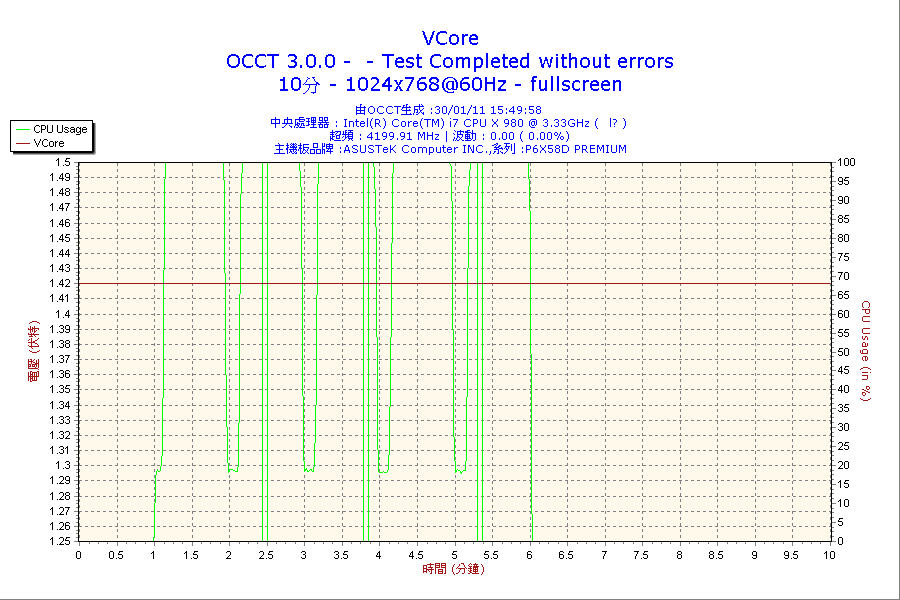

CPU電壓

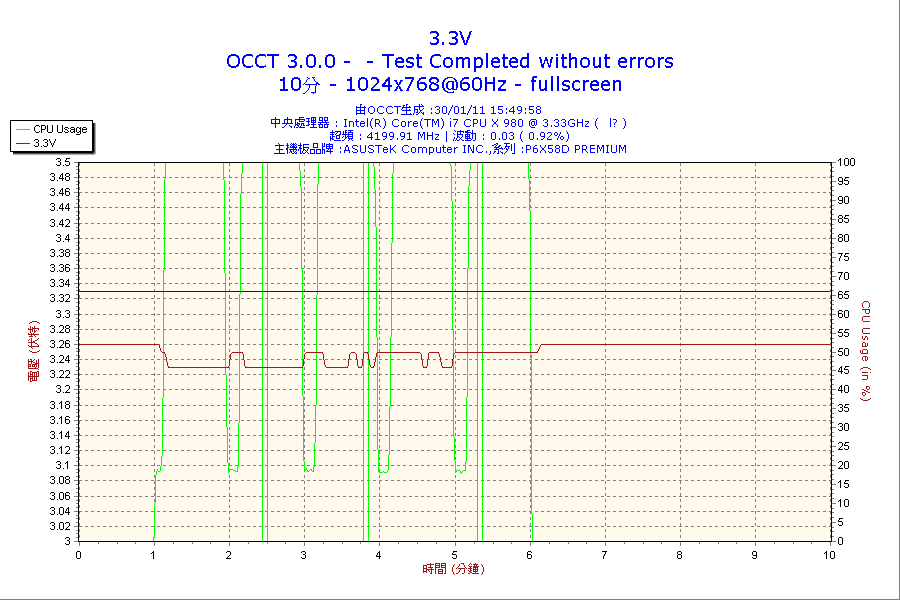

3.3V輸出狀態 抖幅來到千分之9上下

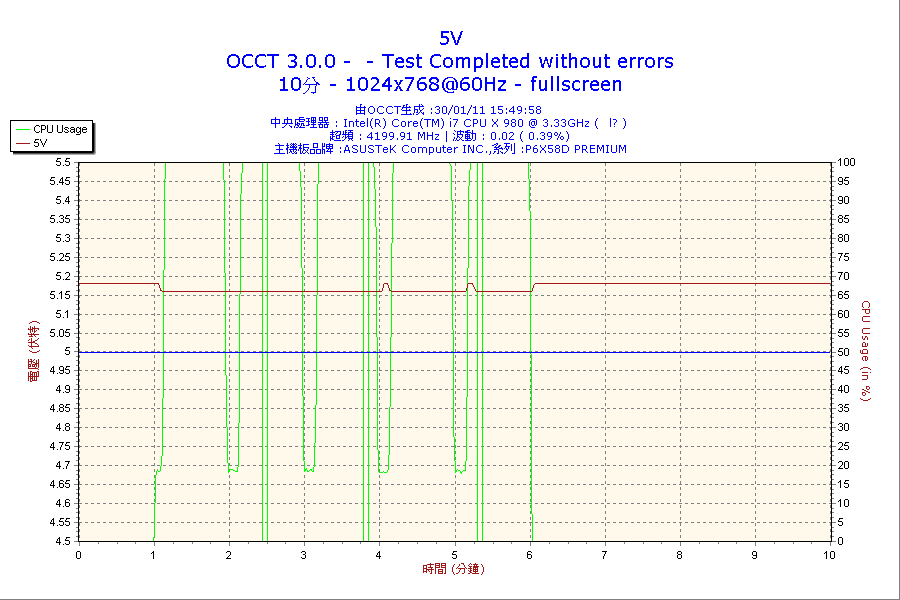

5V輸出狀態 同視窗模式 抖幅維持在千分之4不到

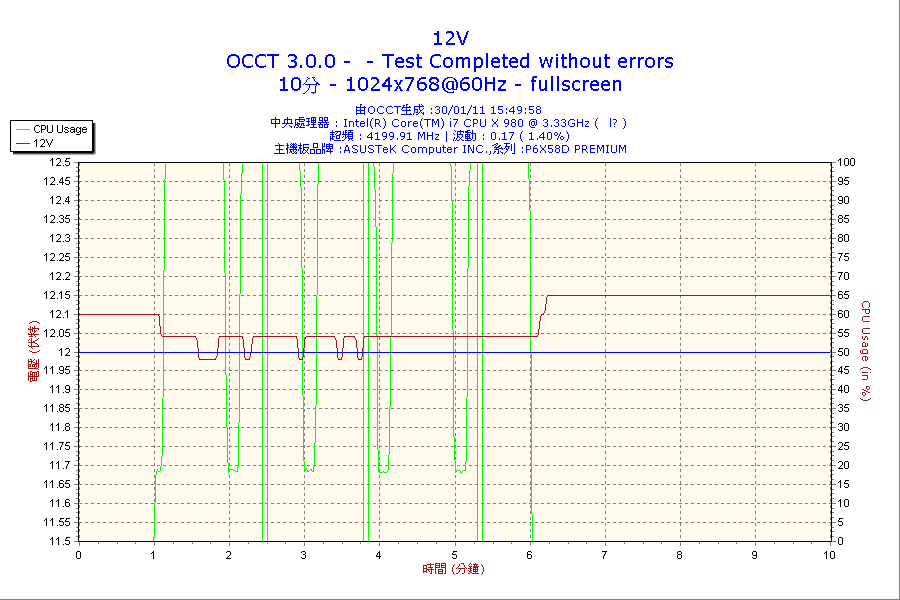

12V輸出狀態 抖幅略為增加到百分之1.4



justdoit

一般般會員
已加入
3/12/09
訊息
196
互動分數
0
點數
0
其實在正常情況下... Power 一般都會照著 ATX 2.2 ~ 2.3 的規範來設計砲兒...
也就是 12V 雙路輸出甚至是多路輸出! (視瓦數而定!)
但就以白金冰碟來說,額定功耗是 550W ,PCB 理應設計雙路輸出即可,但所用的 PCB Layout 預留了四路輸出
應該就有可能是 1000W ~ 400W 都是用同一塊 PCB 下去改 BOM 生產的... 這在業界是很常見的成本品質控管的作法!
在則將四路輸出做成並連,變成單路輸出也是這陣子的主流喔!! 所以看到 12V 單路輸出反而是正常的設計喔!

怎麼說呢... 因為較早期的 12V 雙路或多路輸出的砲兒... 遇到一些使用雙 6 Pin 以上的顯示卡時,會有跳電的情況!
加上 SLI 及 ClossFire 的使用者越來越多... 分成多路 12V 因而限制住了電流輸出量,反到成為了需要大功電顯卡的阻礙!
印像中海盜 Corsair 的砲兒一開始就都是單路輸出... 後來帝海,海韻,全漢等等的砲兒就都慢慢出現12V單路輸出的設計了!
看來當時的海盜就已經聞到點端倪了! 這點不讓小弟我配服!!

對穩定度有沒有影響.... 就理論上來說12V 並連四路... 相對的遇到大功耗的機器,這四路也是分擔著四等份的電流輸出!
所以基本上是不會有任何"太大"的影響,加上似乎是全日系電解電容,穩定度應該還算可靠!! 固態電容部份就有待考驗了!

這幾年振華靠著蝴蝶系列 , 也吸引了不少擁護群.... 就小弟自己的觀感... 個人是挺喜歡蝴蝶系列的外觀設計...
但個人還是比較喜歡傳統式的布織網包覆的電源線,對於 Plug 式的拆線方式比較不推(可能的氧化問題)
可惜的是蝴蝶系列似乎都是 Plug 式的設計呢!!

原來如此
感謝zilong大詳細解說
之前爬文時有大概了解單路與多路的差別
現在有較多的了解了
也多虧了現在有很多好的 多種類的PSU可以讓人依選擇去挑選使用
相信不管喜歡多路/單路 各種80PLUS的人都可以挑到"甲意"的
再次感謝林董開箱測試喔


chienism

榮譽會員
已加入
1/30/11
訊息
1,301
互動分數
0
點數
0
網站
www.wretch.cc
一開始看的時候還想說模組化接頭怎麼少了,原來是將6PIN以及6+2PIN直接從在本體拉出。
(因為自己本身是使用冰山晶鑽。)


感謝分享!


joe5438

低調學OC
已加入
7/23/06
訊息
858
互動分數
0
點數
16
這顆跟金蝶550W 開關電源都有 滋~ 巨大的聲響嗎?

一般電源都很悶!


小狼狼

一般般會員
已加入
11/20/09
訊息
113
互動分數
0
點數
0
年齡
33
看起來振華的電供有越來越好的趨勢~感謝林董分享~~^^


BNBEXP007887

一般般會員
已加入
7/29/10
訊息
122
互動分數
0
點數
16
年齡
30
振華這顆看起來真的蠻高級的


astridchan

一般般會員
已加入
7/3/09
訊息
95
互動分數
0
點數
0
年齡
40
這顆POWER的確是打了不少加分廣告阿~~~~
但是之前被林董的影隼文洗腦的太嚴重.....

這顆的價錢已經接近影隼600W (只差3百左右)

好想請林董弄個PK比較一下喔 會不會太殘忍.....


Toppc

榮譽會員
已加入
12/19/04
訊息
11,405
互動分數
231
點數
63
這顆跟金蝶550W 開關電源都有 滋~ 巨大的聲響嗎?

一般電源都很悶!

問我不準啦!
我標準的木耳...
不過從賣出去的反應.應該是沒這情況才對

這顆POWER的確是打了不少加分廣告阿~~~~
但是之前被林董的影隼文洗腦的太嚴重.....

這顆的價錢已經接近影隼600W (只差3百左右)

好想請林董弄個PK比較一下喔 會不會太殘忍.....

其實勝負應該一PO完就..就有人對比出來了~(還特地PM來跟我講~.~ )
有空自己爬文嚕!

不過每家的POWER 在目前的群雄爭霸的戰局中
各有各自的優勢~端看你欣賞的是那個優點罷了!


johnsonls

一般般會員
已加入
3/4/10
訊息
134
互動分數
0
點數
16
把它黏一黏為1000W吧!這樣更威

小心別燒了XD


ggyy1234

進階會員
已加入
10/23/04
訊息
686
互動分數
0
點數
0
蠻不錯的POWER
可是要不少張小朋友
