前言：
在 D5主機板日趨盛行的當下，能夠使用 DDR4的新型主機板是愈來愈少見了，但 ASUS並未將 DDR4記憶體模組的使用者遺忘，滄者今天要與大家分享的就是 ASUS的 TUF GAMING B760-PLUS WIFI D4主機板搭配 Core i7-13700K並使用 ASUS TUF GAMING LCII 360 ARGB一體式水冷 CPU水冷散熱器在 DDR4 4800之測試；TUF GAMING B760-PLUS WIFI D4主機板擁有可發揮最新 Intel處理器的重要元素，加上特有的軍規級組件，以及升級的電源解決方案及全方位的散熱系統，可提供堅如磐石且超乎預期的效能，以因應長時間的遊戲需求，TUF GAMING主機板並經過嚴格的耐久性測試，確保能夠勝任其他產品無法承受的條件，在美學上，此機型融合壓印銘板與幾何設計元素，體現 TUF GAMING系列最出色的可靠性和穩定性
ASUS TUF GAMING B760-PLUS WIFI D4主機板開箱
彩盒正面
彩盒背面
掀蓋

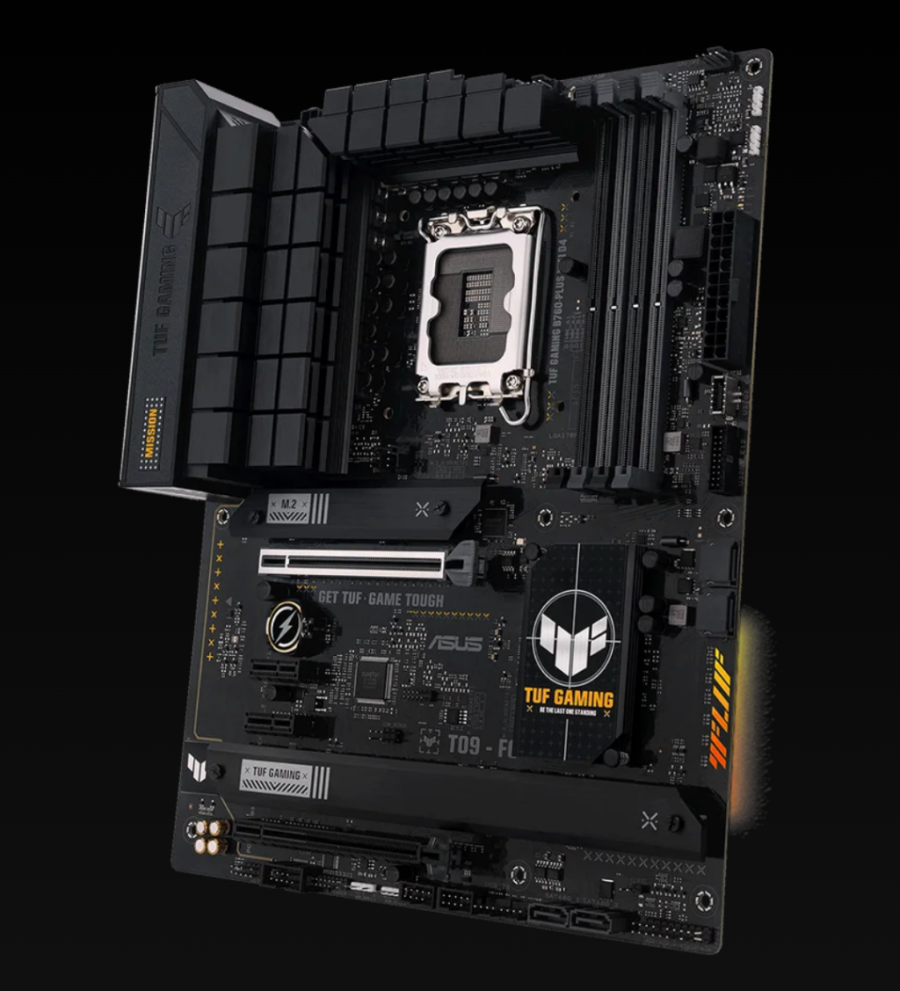

有著濃濃的軍武風的主機板正面
主機板背面
TUF GAMING B760系列具備邊緣燈效，可為強悍的外觀增添風采，而 ASUS Aura提供完整的 RGB 控制功能，附有適用於內建 LED和第三方燈條的預設值，能與不斷推陳出新的 Aura相容硬體設備進行同步
TUF GAMING B760-PLUS WIFI D4的電源採 12+1個功率級設計，並將高低兩側 MOSFET和硬碟整合於單一封裝，可為所有相容的 Intel處理器提供卓越效能、效率及穩定效能
12+1個功率級設計
兩側 MOSFET和硬碟整合於單一封裝示意圖
TUF GAMING B760-PLUS WIFI D4帶來最新 PCIe 5.0的支援，PCIe 5.0提供比 PCIe 4.0快兩倍的資料傳輸速度，足以處理新的龐大資料任務，PCIe 5.0 也帶來其他好處，例如變更電氣設計以改善訊號完整性、適用於附加卡的向下相容 CEM連接器，以及與舊版 PCI匯流排的向下相容性
M.2 SSD
M.2免工具鎖扣
⇧TUF GAMING B760-PLUS WIFI D4擁有三個 PCIe 4.0 M.2插槽，最高支援一個 22110設備，透過 PCIe 4.0 的數據傳輸速度高達 64 Gbps，從而加快系統或應用程式的啟動和應用程式載入時間
主機板左側插座
主機板右側插座
有著 TUF GAMING徽標之南橋散熱片
SafeDIMM之強化金屬護套
TUF GAMING B760-PLUS WIFI D4擁有SafeSlot Core+ 和 SafeDIMM之強化金屬護套，SafeSlot Core+是附加至 PCIe插槽的強化金屬護套，可維持板卡安裝的牢固性，由於 PCIe 5.0的速度是 PCIe 4.0的兩倍，因此 ASUS的強化 SMT 製程可生產更快速的 SafeSlot Core+，這一切都是為了確保使用者可享有最高的資料傳輸速度，此外，在特定的 ASUS主機板上加裝 ASUS SafeDIMM護套，可支撐並保護記憶體模組，讓使用者快速、準確且有信心地插入模組
音效晶片
強大的 ASUS獨家公用程式-雙向 AI 降噪，運用龐大的深度試驗資料庫，以減少麥克風* 及傳入音訊的背景噪音，同時保留人聲。如此可消減會分散注意力的鍵盤敲擊聲、滑鼠點擊聲等其他環境噪音，在遊戲或通話中讓您和對方都清晰地聽到聲音
⇧ASUS與 Realtek緊密合作專為 TUF GAMING B760主機板設計的獨特音訊編解碼器，Realtek 7.1環繞音效可提供 98 dB訊噪比的立體聲輸出，打造純淨無暇的音質
ATX 12V插座
ATX供電插座
TUF GAMING B760-PLUS WIFI D4內建 USB 3.2 Gen 2x2 Type-C，廣泛的 USB支援可確保連接多種外部裝置，本款 TUF GAMING 主機板在背面 I/O 面板上隨附一個 USB 3.2 Gen 2x2 Type-C連接埠，可提供高達 20 Gbps的傳輸速度
TUF GAMING B760-PLUS WIFI D4內建 2.5Gb乙太網路並以 2.5倍的頻寬，進一步提升區域網路連線效能，使用現有的區域網路纜線，即可享受這項網路升級，體驗更順暢、無延遲的遊戲，立即串流播放高解析度影片，以及享受更快的檔案傳輸速度
TUF GAMING B760-PLUS WIFI D4內建 Intel WiFi 6模組，相容於 802.11ax標準，並將理論峰值頻寬提高到驚人的 2.4 Gbps，重度使用者可能更為重視的是，這項技術已經最佳化，可以在擁擠的網路中以更高的競爭流量進行更高度有效率的運作。將您的主機板與 ASUS WiFi 6路由器配對，即可充分體驗 WiFi 6的連網潛力
TUF GAMING B760支援三個可定址 Gen 2 RGB接頭，可支援 Gen 2 RGB裝置上最多 500個 LED，使 Aura Sync得以自動調整系統整體的燈光效果，新型接頭也為現有的 Aura Sync裝置提供完整的向下相容性
ESD防護可延長組件的使用壽命，並避免因靜電放電而受損，最多可承受 +/- 10 kV 非接觸放電，以及 +/- 6 kV接觸放電，分別大幅超越 +/- 6 kV 和 +/- 4 kV 的業界標準。雙並列封裝的表面黏著 TVS二極體有助於保護電腦，避免電壓突波造成損壞
TUF LANGuard為軍規級的創新設計，運用進階訊號耦合技術與優質的表面貼裝電容，改善傳輸量，保護主機板免於因雷擊和靜電而損壞
Back Panel I/O Ports
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
1 x USB 3.2 Gen 2 port (1 x Type-A)
3 x USB 3.2 Gen 1 ports (3 x Type-A)
1 x USB 2.0 port (1 x Type-A)
1 x DisplayPort
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
⇧TUF GAMING主機板採用抗腐蝕不鏽鋼 I/O背板通過 72小時鹽霧測試並以氧化鉻黏合，使用壽命比一般面板長 3倍
TUF GAMING B760-PLUS WIFI D4功能介紹
1.HDMI
2.DisplayPort
3.1 x USB 3.2 Gen 1
4.1 x USB 2.0
5.1 x USB 3.2 Gen 2
6.1 x USB 3.2 Gen 2x2 Type-C
7.Realtek 2.5G 乙太網路
8.2 x USB 3.2 Gen 1
9.Wi-Fi 6
10.7.1聲道音訊
11.擴充槽
» 1 x PCIe 5.0 x16 SafeSlot Core+
» 1 x PCIe 3.0 x16 Slot (最大使用 @x4)
» 2 x PCIe 3.0 x1
12.Realtek 7.1 聲道音訊編解碼器
獨家 DTS Audio Processing
» TUF Gaming Audio Cover
» 音訊遮蔽
» 專用音訊 PCB 層
» 頂級音訊電容
13.ProCool連接器
14.3 x 可定址 Gen 2 RGB 接頭
1 x RGB 燈條接頭
15.12+1 DrMOS
16.4 x DIMM
» 雙通道
» OptiMem II
17.Intel Socket LGA1700，適用於第 13代
Intel Core處理器
18.1 x 正面 USB 3.2 Gen 2 Type-C® 連接埠
19.1 x 正面 USB 3.2 Gen 1 接頭
20.4 x SATA 6Gb/s 連接埠
21.Intel B760晶片組
22.2 x M.2 2280 PCIe 4.0 x 4
1 x M.2 22110 PCIe 4.0 x 4
23.2 x正面 USB 2.0接頭
G.SKILL TRIDENTZ ROYAL DDR4
⇧ASUS OptiMem II技術可精確映射不同 PCB層的記憶體訊號路徑以減少路徑距離，並增加屏蔽區域以大幅降低串擾，使 TUF GAMING B760-PLUS WIFI D4的記憶體超頻效能提升更多
測試平台
CPU： Intel Core i7-13700K
CPU Cooler：ASUS TUF GAMING LCII 360 ARGB
MB： ASUS TUF GAMING B760-PLUS WIFI D4
VGA：GIGABYTE RTX 4090 GAMING OC
SSD：Kingston FURY Renegade 2TB PCIe 4.0 NVMe M.2 SSD
RAM：G.SKILL TridentZ ROYAL DDR4 4800
PSU：Seasonic PRIME TX-1300 TITANIUM
Monitor：ASUS ROG STRIX XG32UQ HDMI 2.1 4K 160Hz電競螢幕
OS：Windows11 pro 64-bit 22621.382
電源計畫：High Performance
Temperature ：Room Temp. 27°C
開機燈效
BIOS Info
BIOS版本1002
XMP DDR4 4800
VDIMM 1.55V
AIO Full Speed
測試諸元
Core i7-13700K Default
DDR4 4800 AIDA64 Memory Bandwidth
ARGB Setting
CPU Fan Setting
AIO Pump Setting
Cinebench R23 nT Bench 88°C
Cinebench R23nT Score 28797pts
AIDA64 CPU FPU Stress test 88°C
小結：
有別於 ASUS ROG STRIX B760-F GAMING WIFI，ASUS TUF GAMING B760-PLUS WIFI D4的超頻性還算不錯，加上特有的軍規級組件，以及升級的電源解決方案及全方位的散熱系統，可提供堅如磐石且超乎預期的效能，以因應長時間的遊戲需求，TUF GAMING主機板並經過嚴格的耐久性測試，確保能夠勝任其他產品無法承受的條件，在美學上，此機型融合壓印銘板與幾何設計元素，體現 TUF GAMING系列最出色的可靠性和穩定性，TUF GAMING B760-PLUS WIFI D4無論是做為遊戲平台或是內容創作主機都算是一片性價比極高的主機板，且又能延續 D4壽命，對於有預算考量的朋友是最佳的選擇，謝謝收看
