[新空間概念機]Xigmatek Vanguard S Cube

本帖由 Toppc2016-05-03 發佈。版面名稱:新型 Case 安裝發表及硬體改裝

  1. Toppc

    Toppc 榮譽會員

    註冊:
    2004-12-19
    文章:
    11,333
    讚:
    149
    現在的人隱約越來越在乎空間設計的概念
    最近有點流行這種矮胖機種...

    我也來跟跟風 ^^
    XIGMATEK 富鈞科技推出的矮形機殼
    適用主機板為M-ATX及mini-ITX 兩種
    以目前晶片組功能越來越完整化的情況下
    就一般需求 M-ATX已經足以應付常用電腦所需

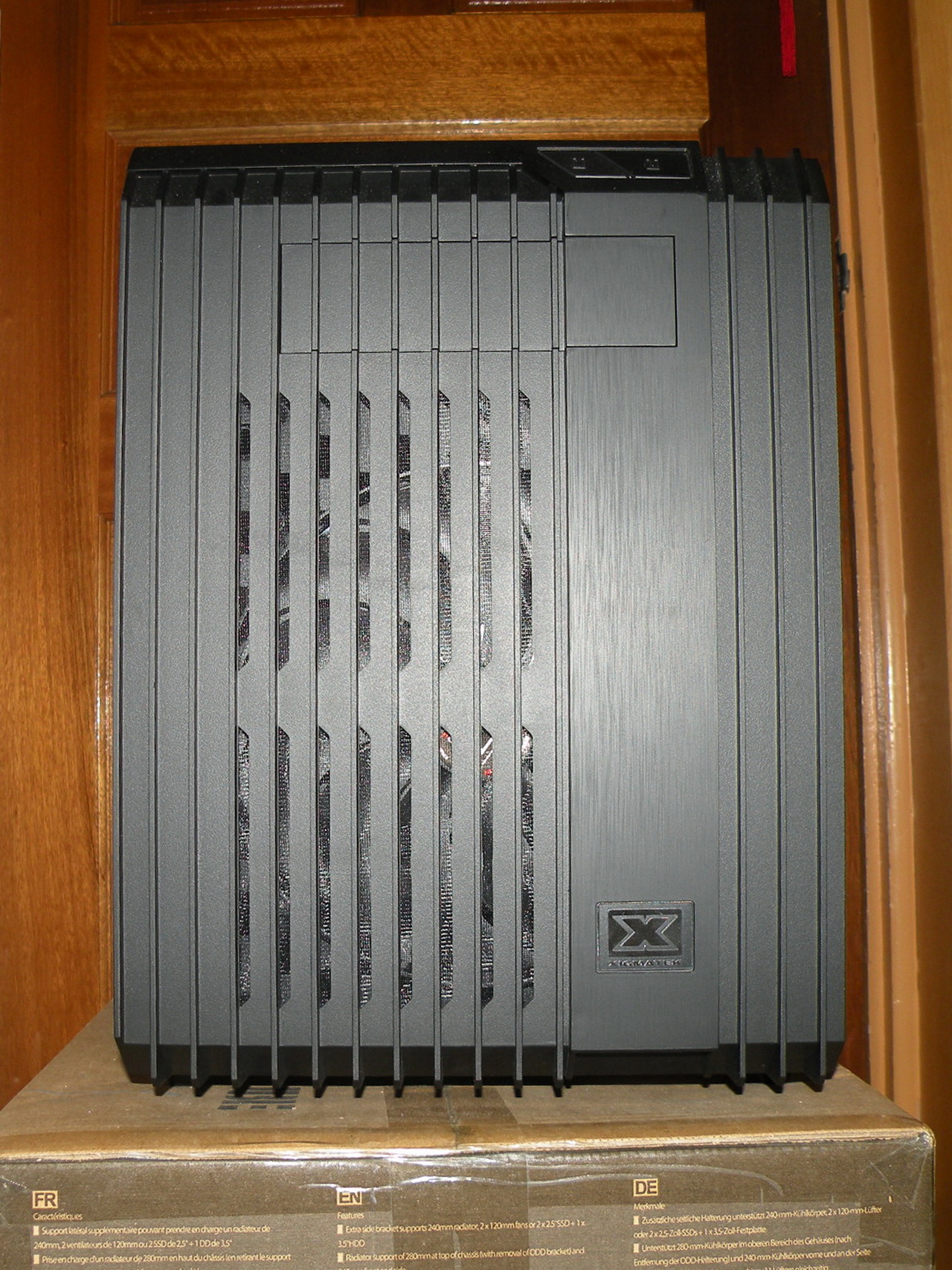

    正面採髮絲紋設計 裡面出廠就越預裝好20公分風扇

    [​IMG]

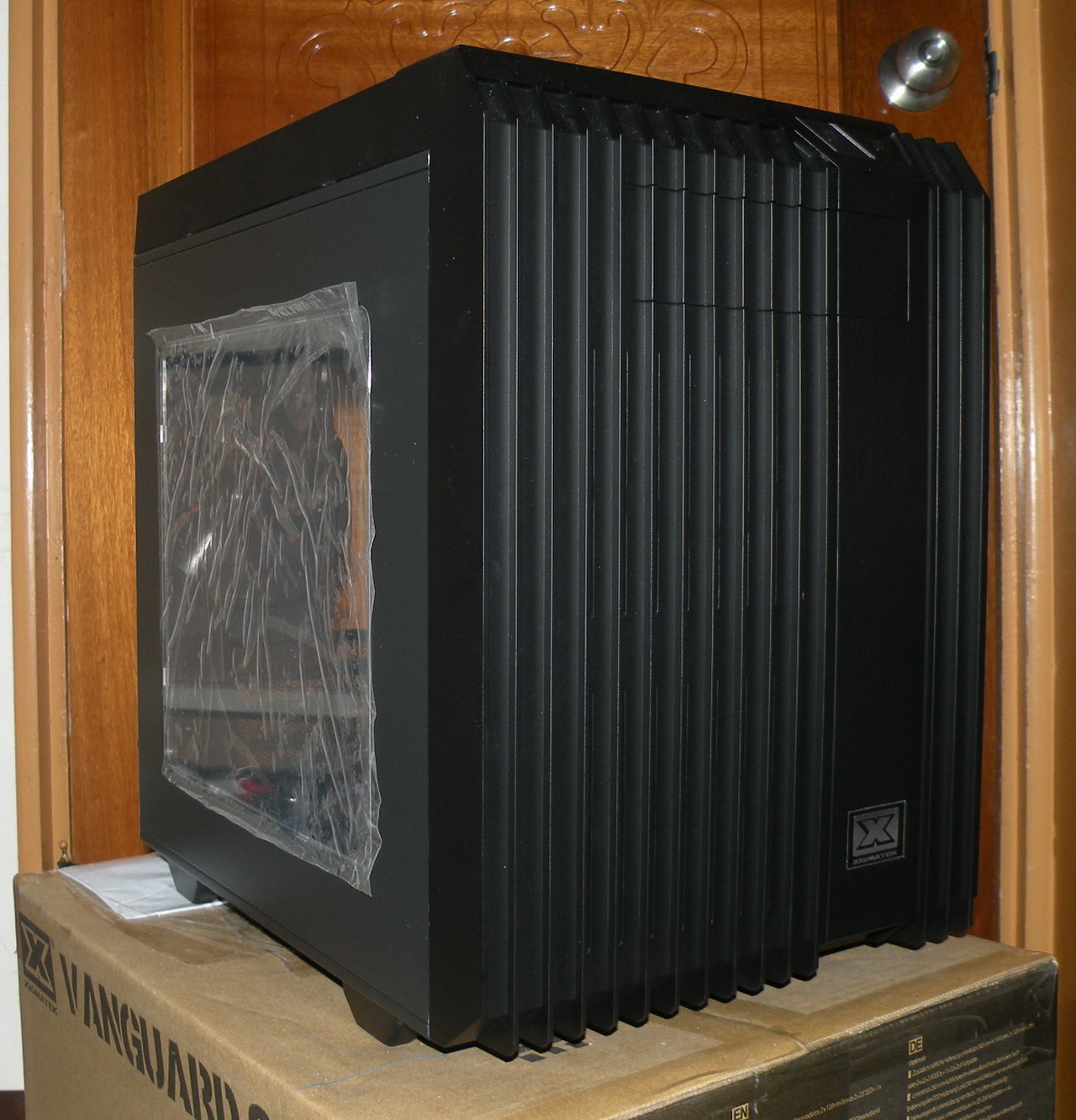

    側邊採透明側板.對想改裝的人來說.可以一眼看到自己改裝成果
    尤其是越來越多人改裝的燈光效果

    [​IMG]

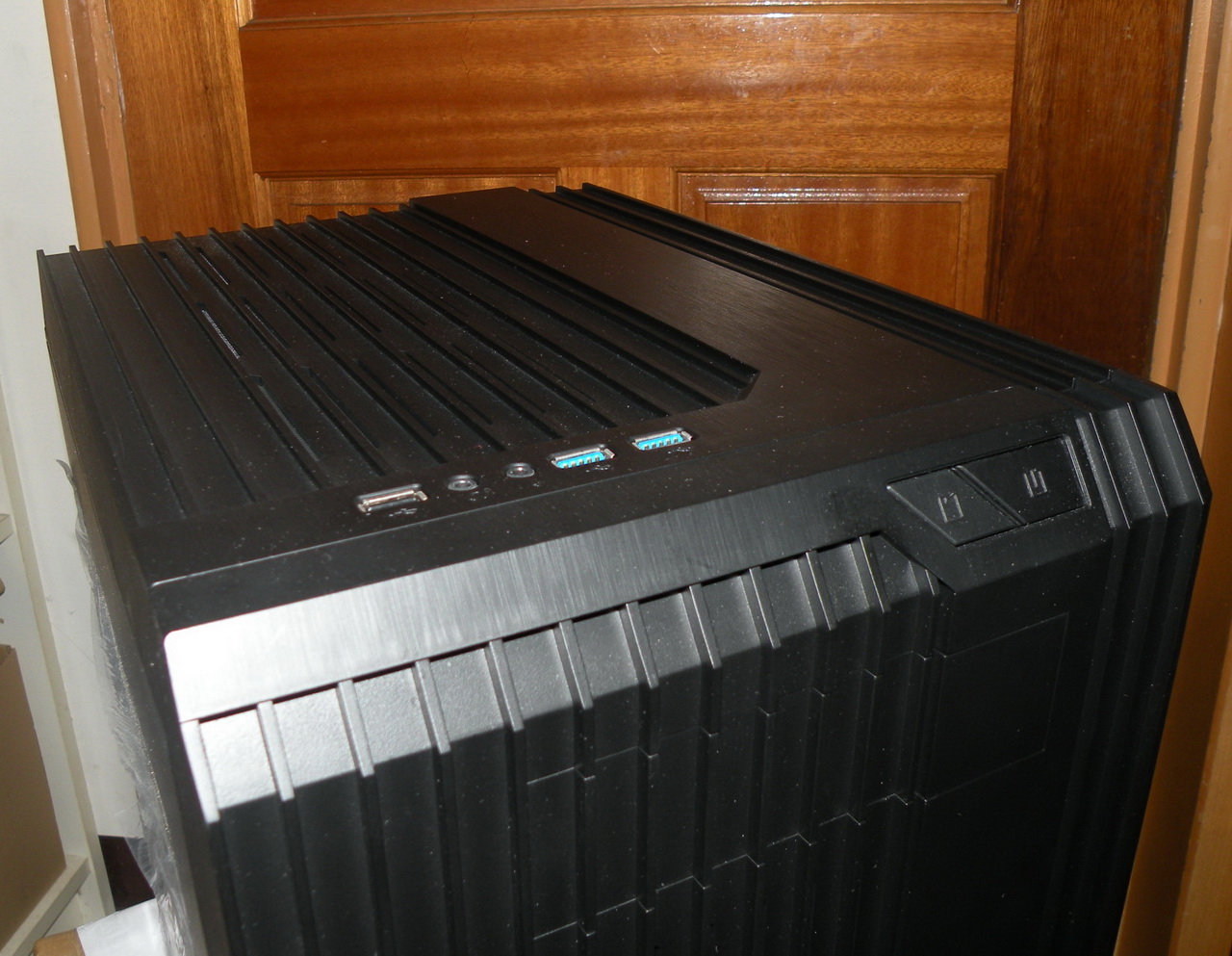

    上方面板提供兩組USB 3.0 一組USB 2.0 及耳機麥克風孔(配件有送防塵套)
    應該是有人覺得 開孔在上方容易積塵吧
    不過這種東西則是因使用者喜好而定..像我就很常把外接硬碟擺在上方

    [​IMG]

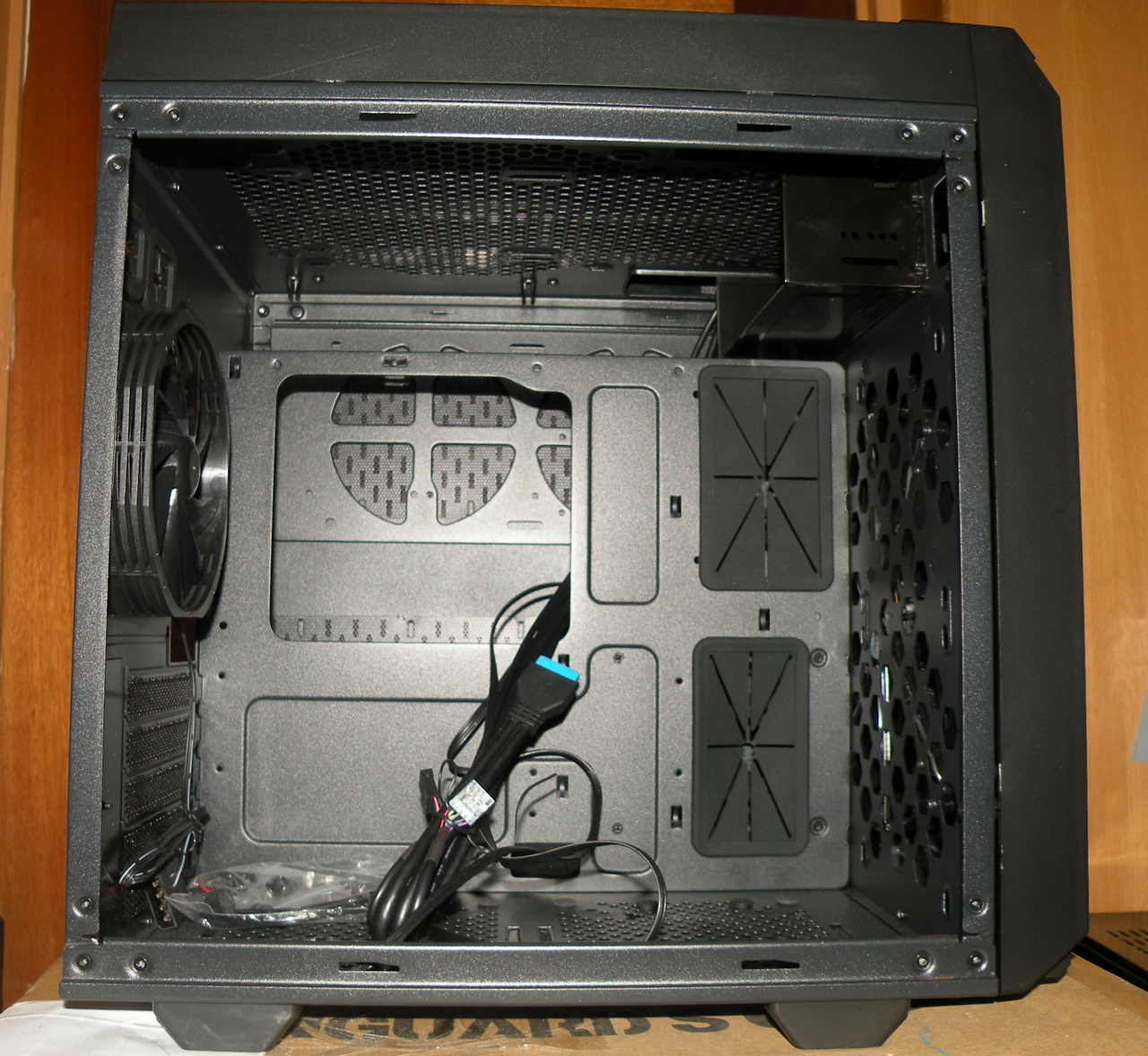

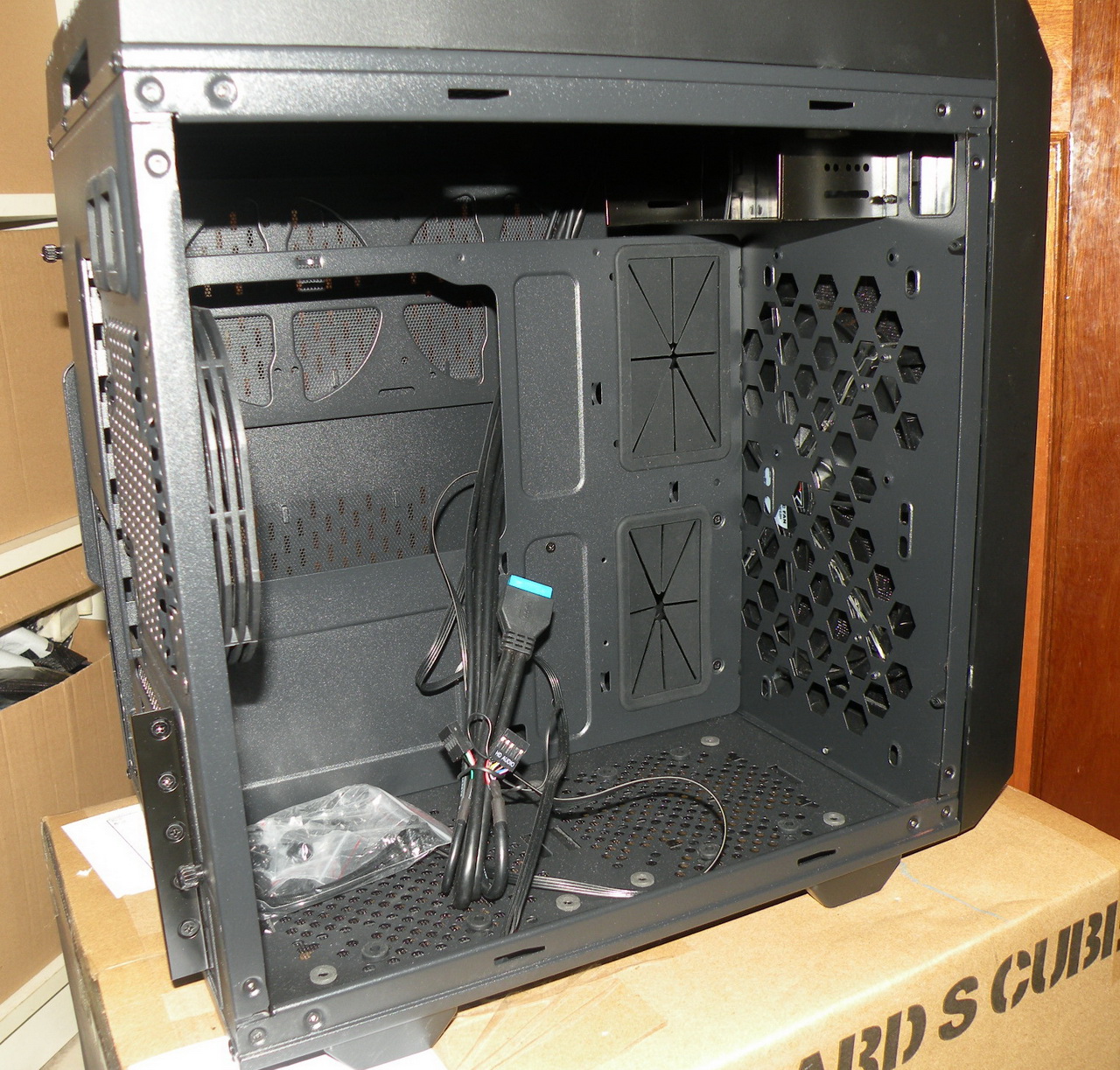

    內部空間約呈正方形
    前方採蜂巢開孔 走線孔加大並附上軟墊

    [​IMG]


    主機板CPU安裝處正後方採加大開孔.方便拆裝散熱器
    底部加深可容納五根PCI-E插槽..所以使用M-ATX主機板時
    雙卡SLI/CF 依然有散熱空間(當然底下就不能裝東西嚕)

    [​IMG]

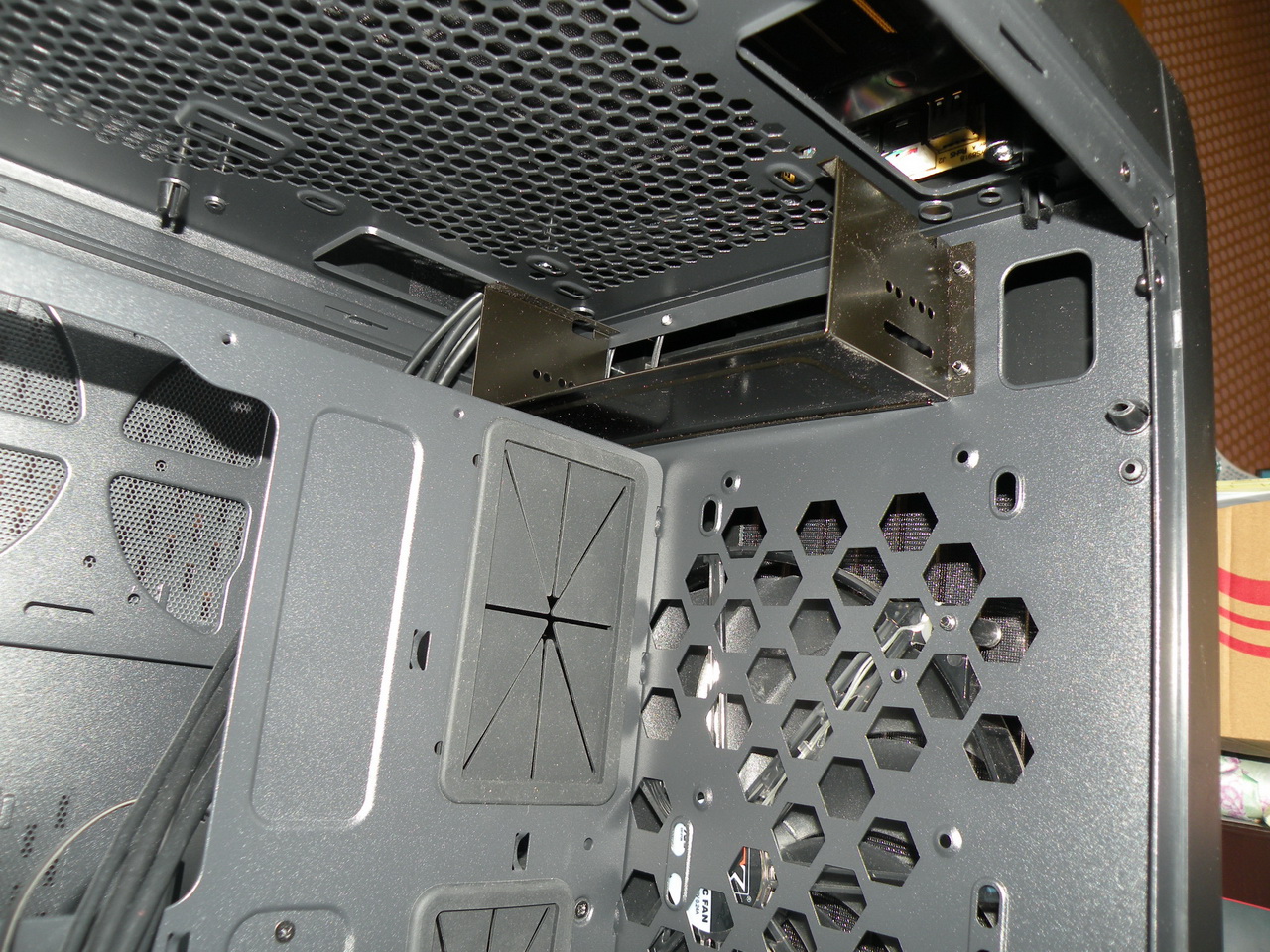

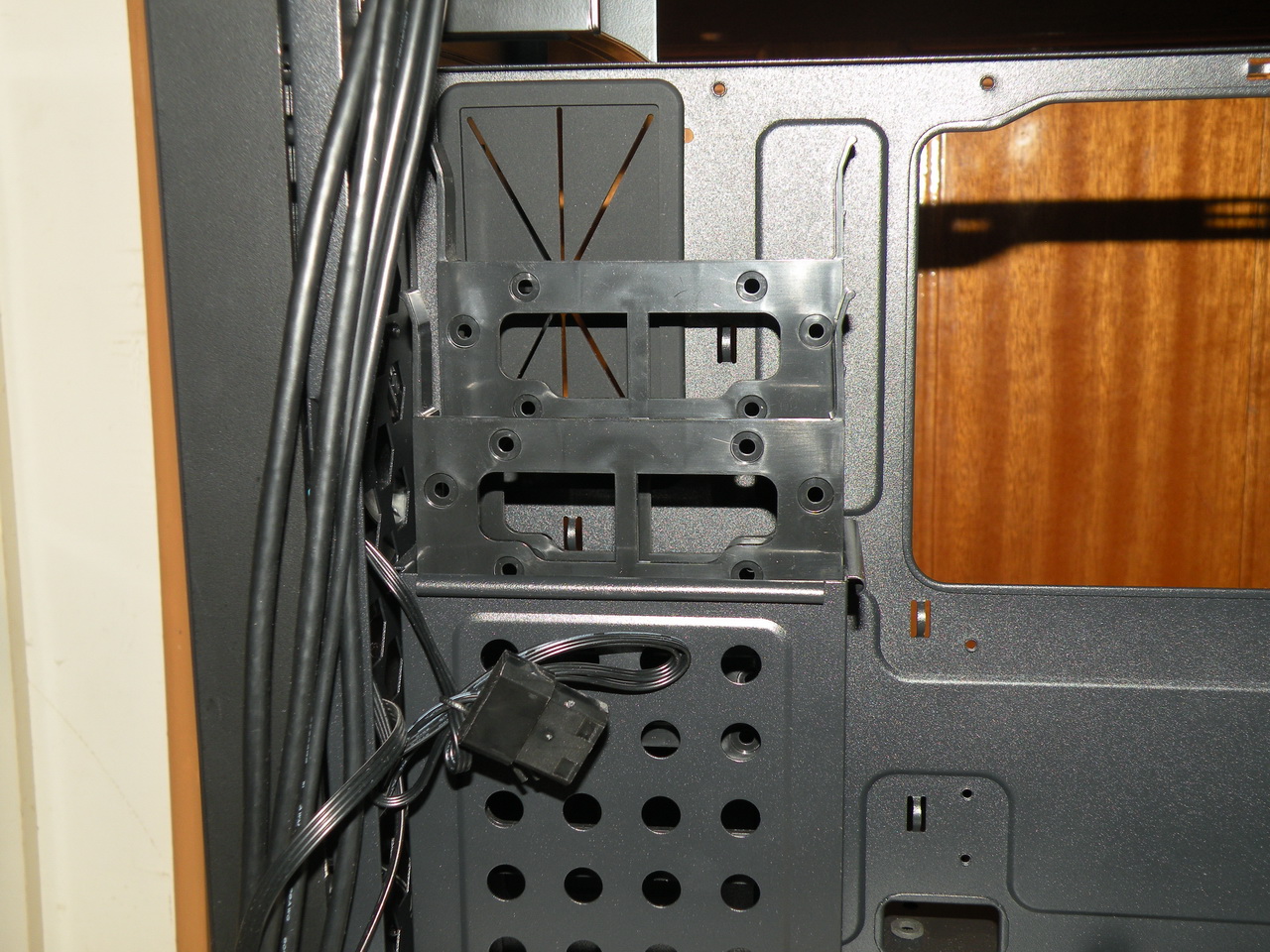

    上方保留的光碟機安裝槽...雖然光碟機已經慢慢退出實用性市場
    但有時候臨時要用找不到 還是挺麻煩的

    [​IMG]

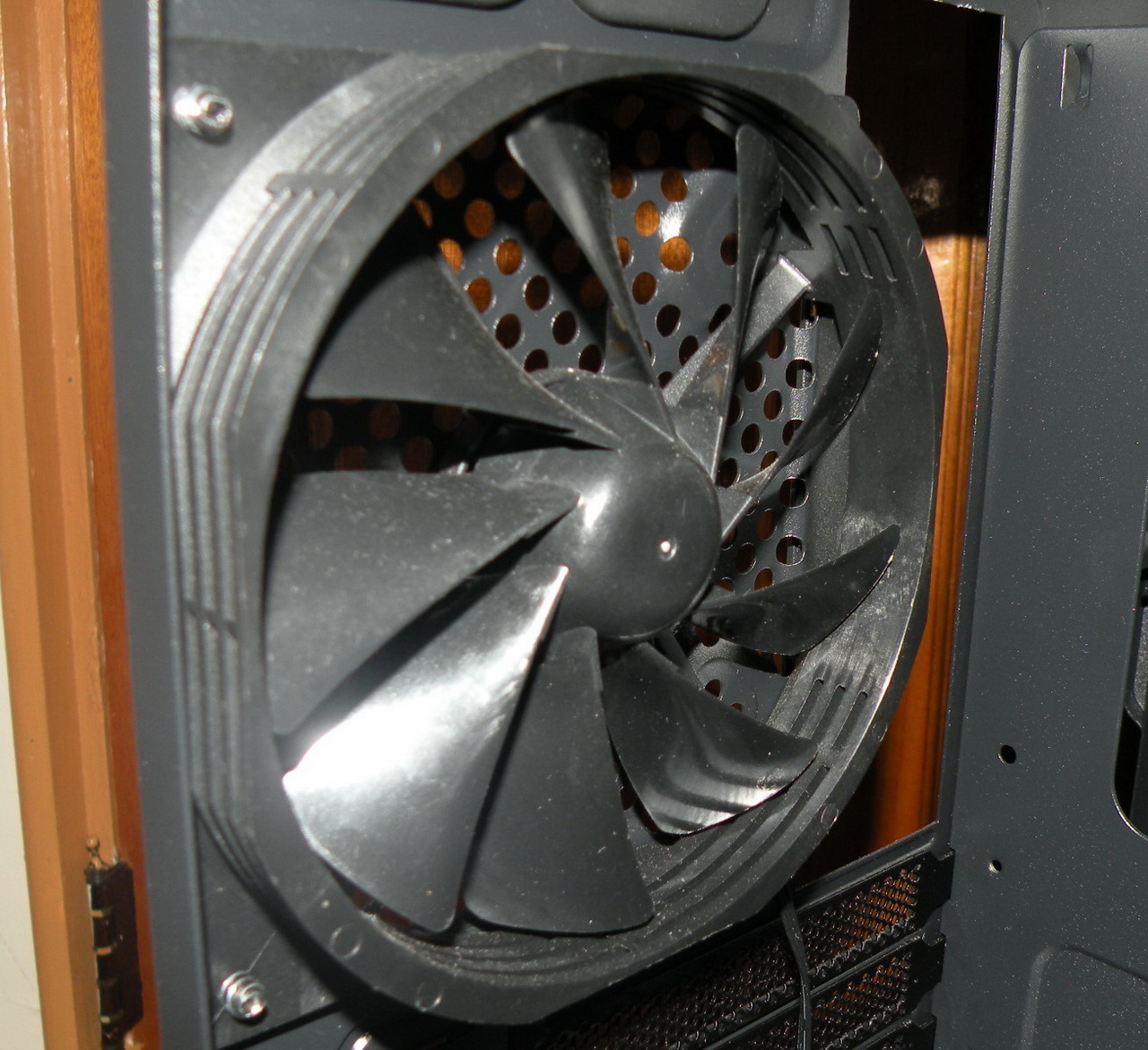

    後方預裝的12公分風扇...

    [​IMG]

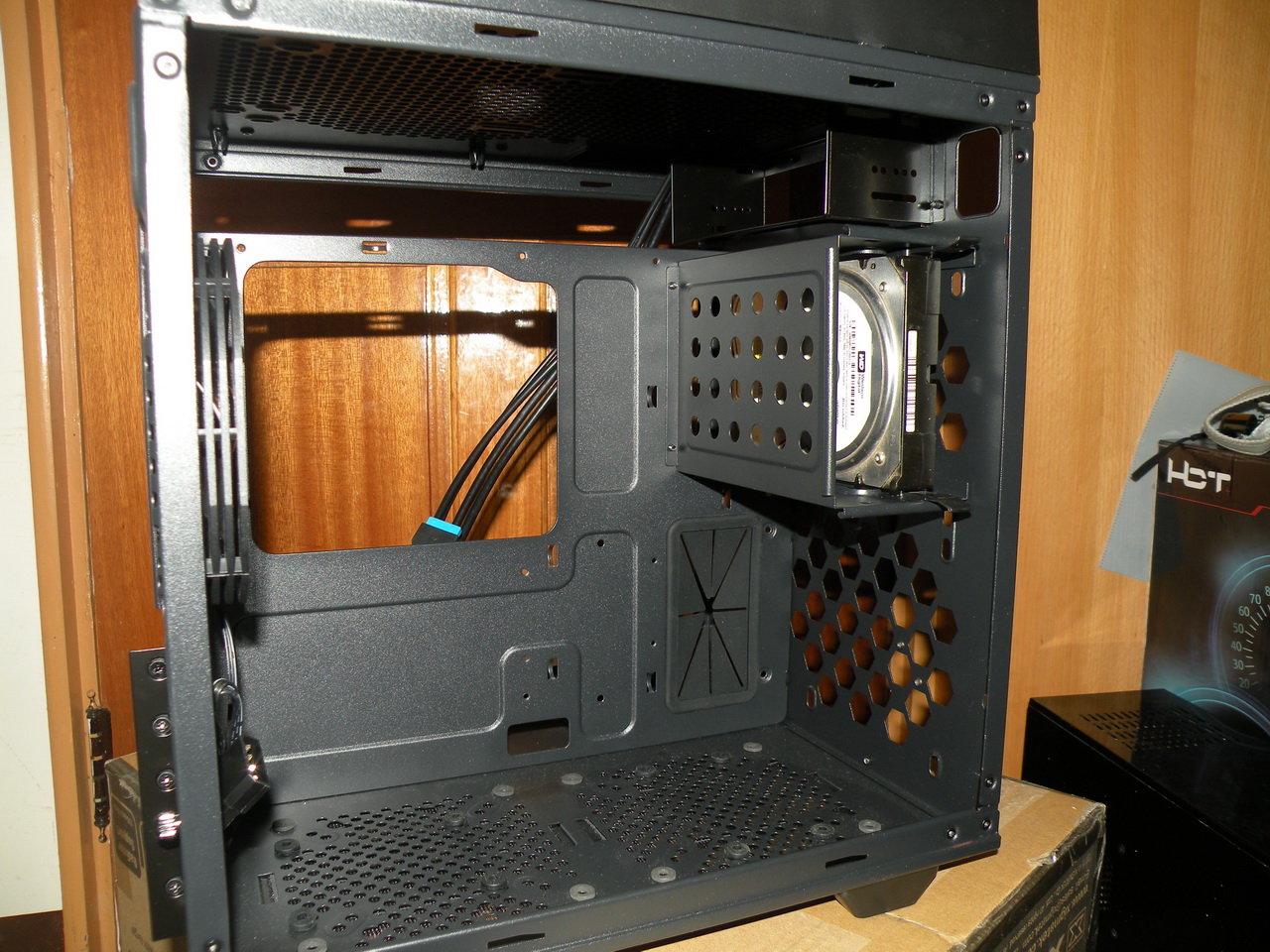

    這機殼還蠻多巧思的...剛剛說過 機殼有預留好雙顯卡的空間
    但是 大多數人還是單張顯卡的話..這空間就可以用來安裝風扇
    或是硬碟/SSD了

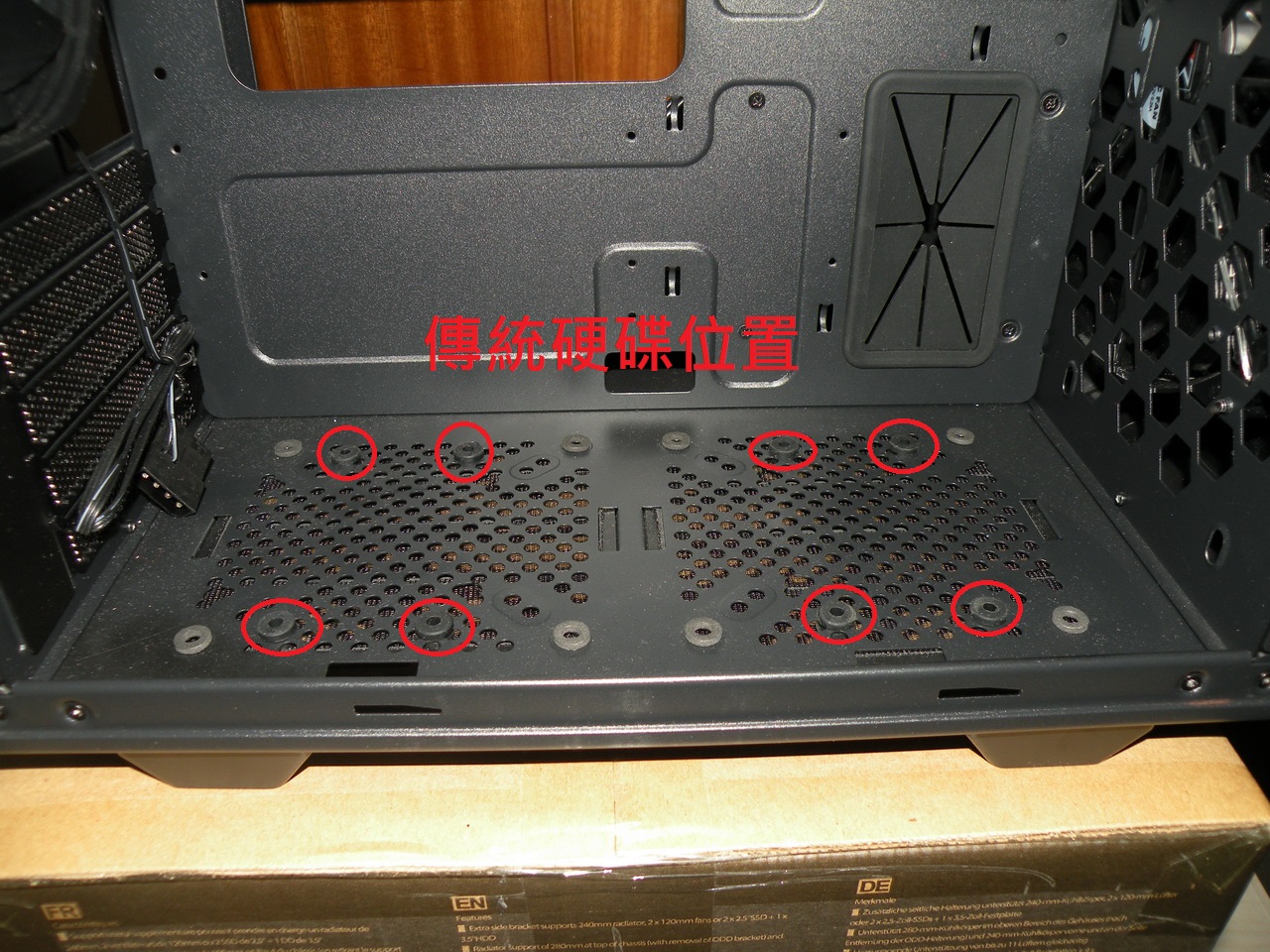

    預裝的吸震墊是硬碟的位置

    [​IMG]

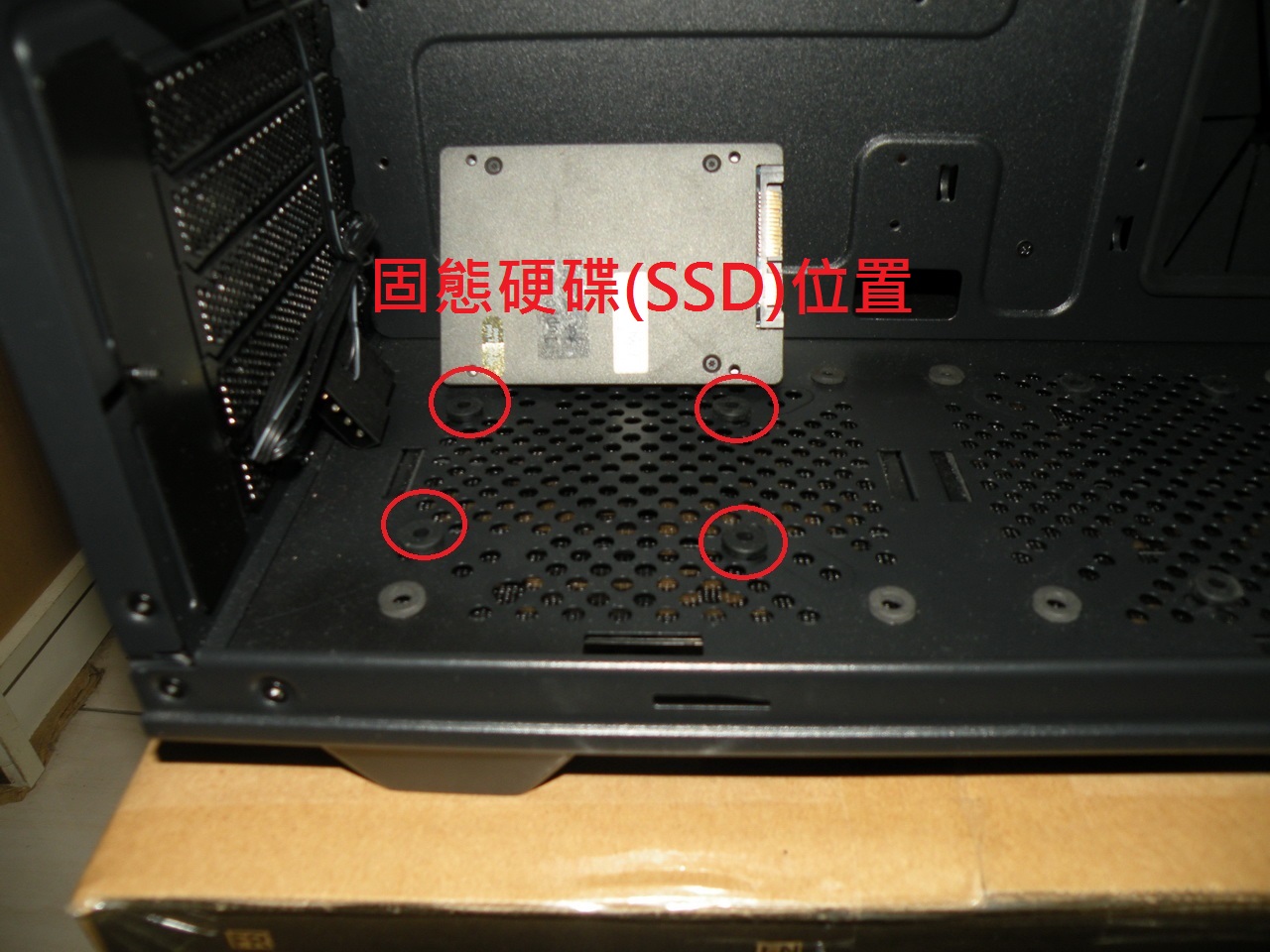

    也可以改成SSD的螺孔

    [​IMG]

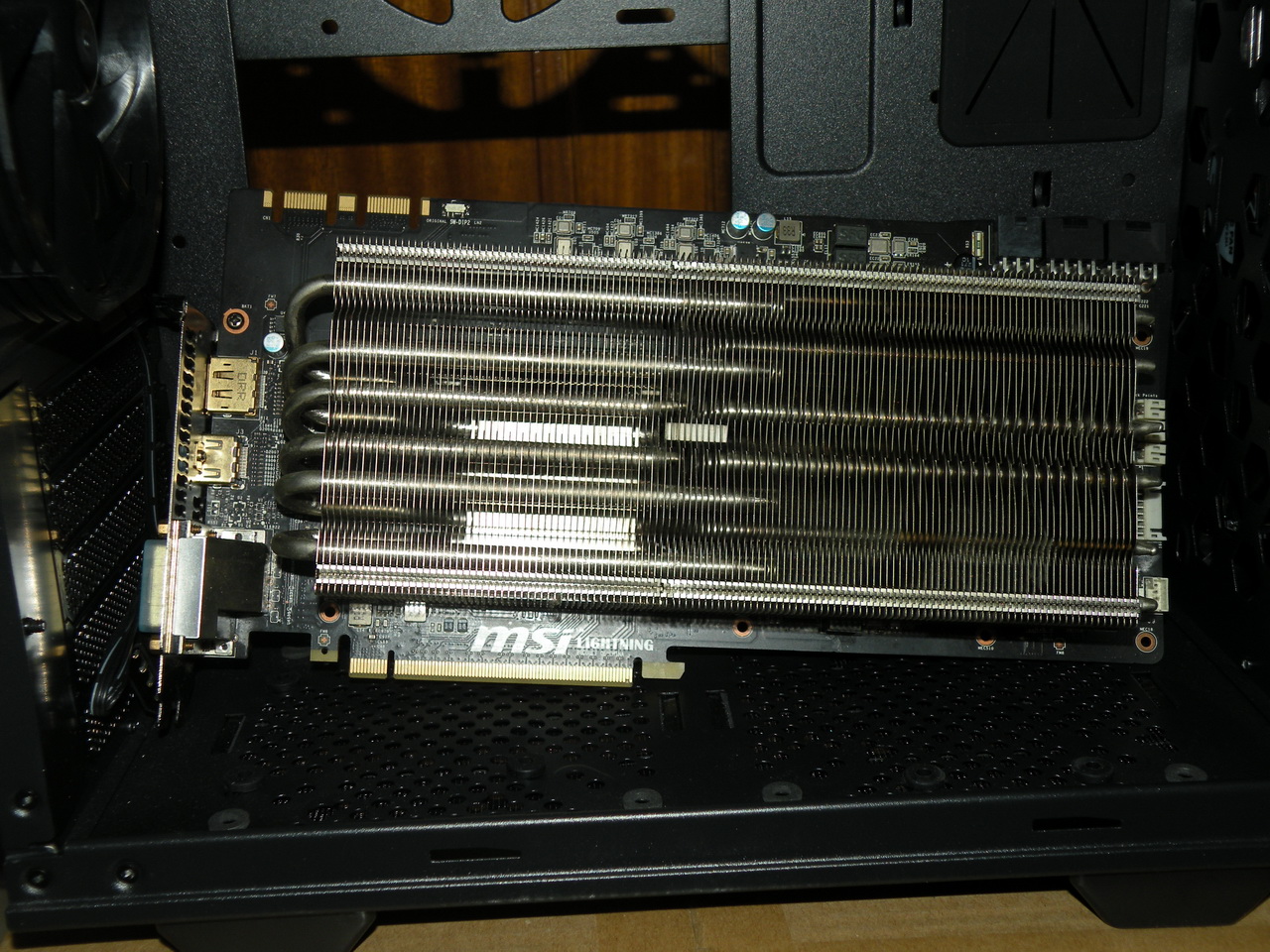

    拿起手上這張買不到的MSI 專門為極限超頻推出的780TI MOA專用版..(供電特別加到超誇張的地步)
    還可以塞得進去阿.......

    [​IMG]

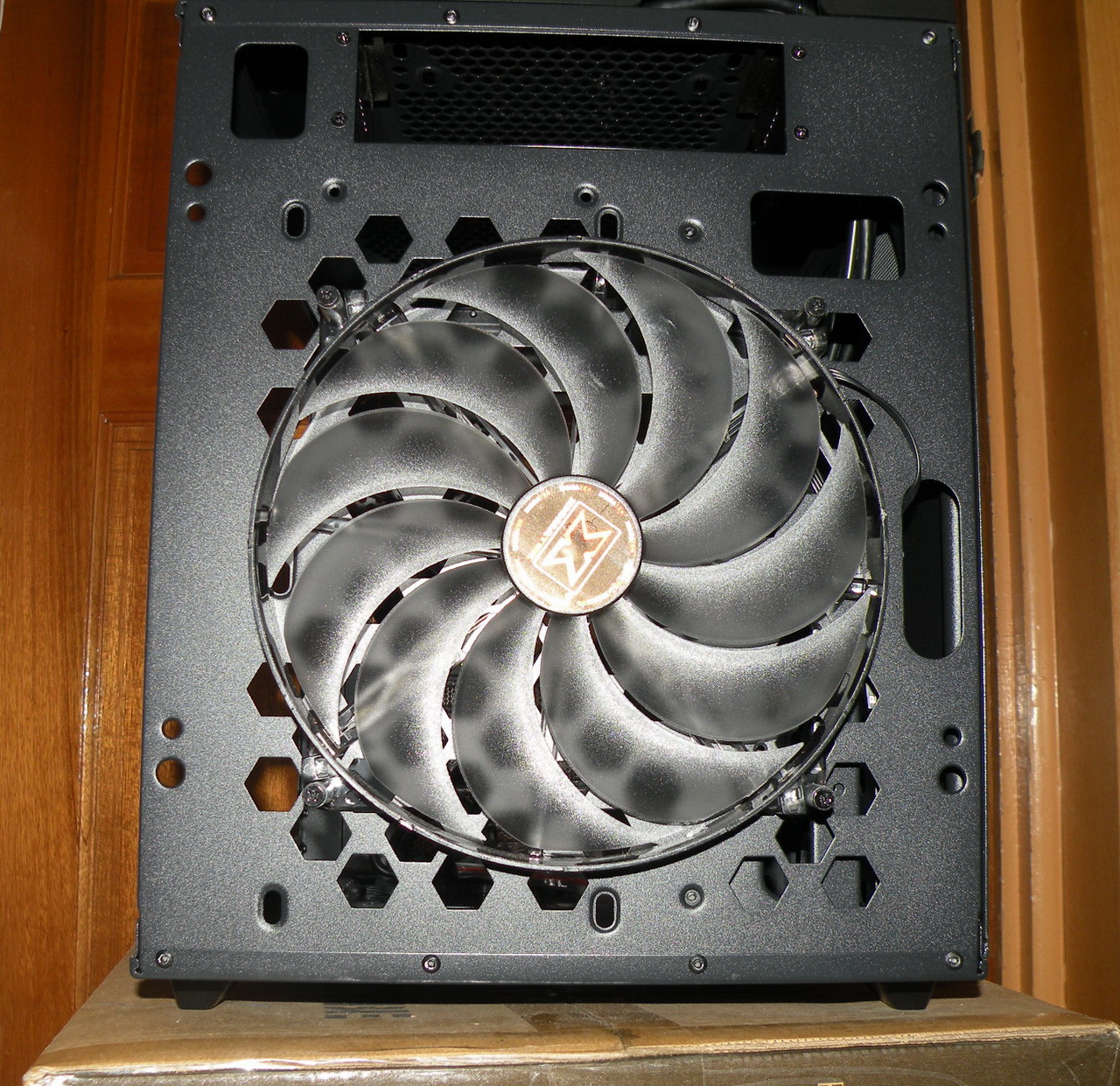

    前方面板還蠻好拆的...拆開後 裡面可以看到出廠就預裝好的20公分風扇

    [​IMG]

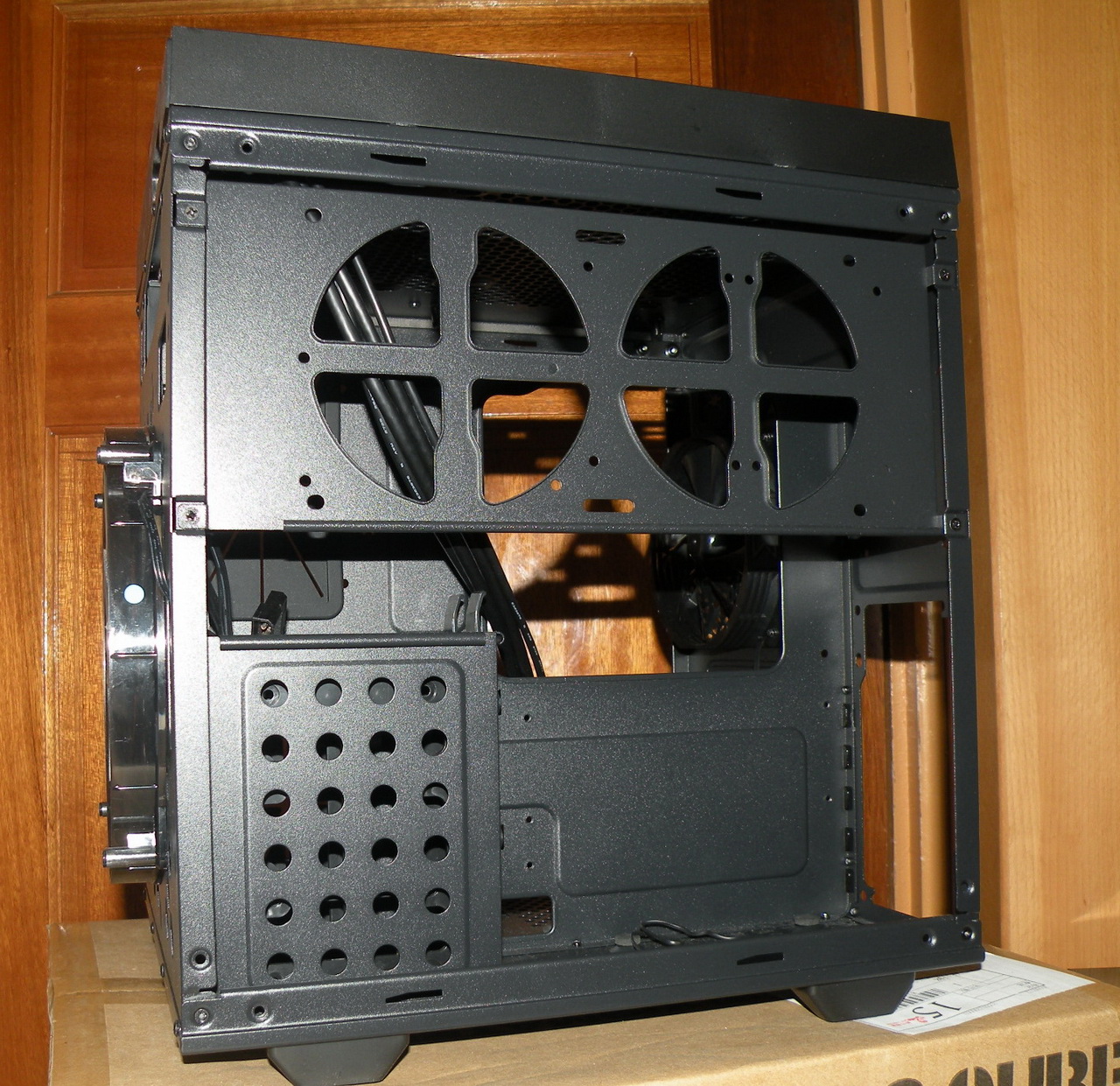

    在機殼的另一面..別有洞天
    先來介紹上面看起來簡單的風扇架

    [​IMG]

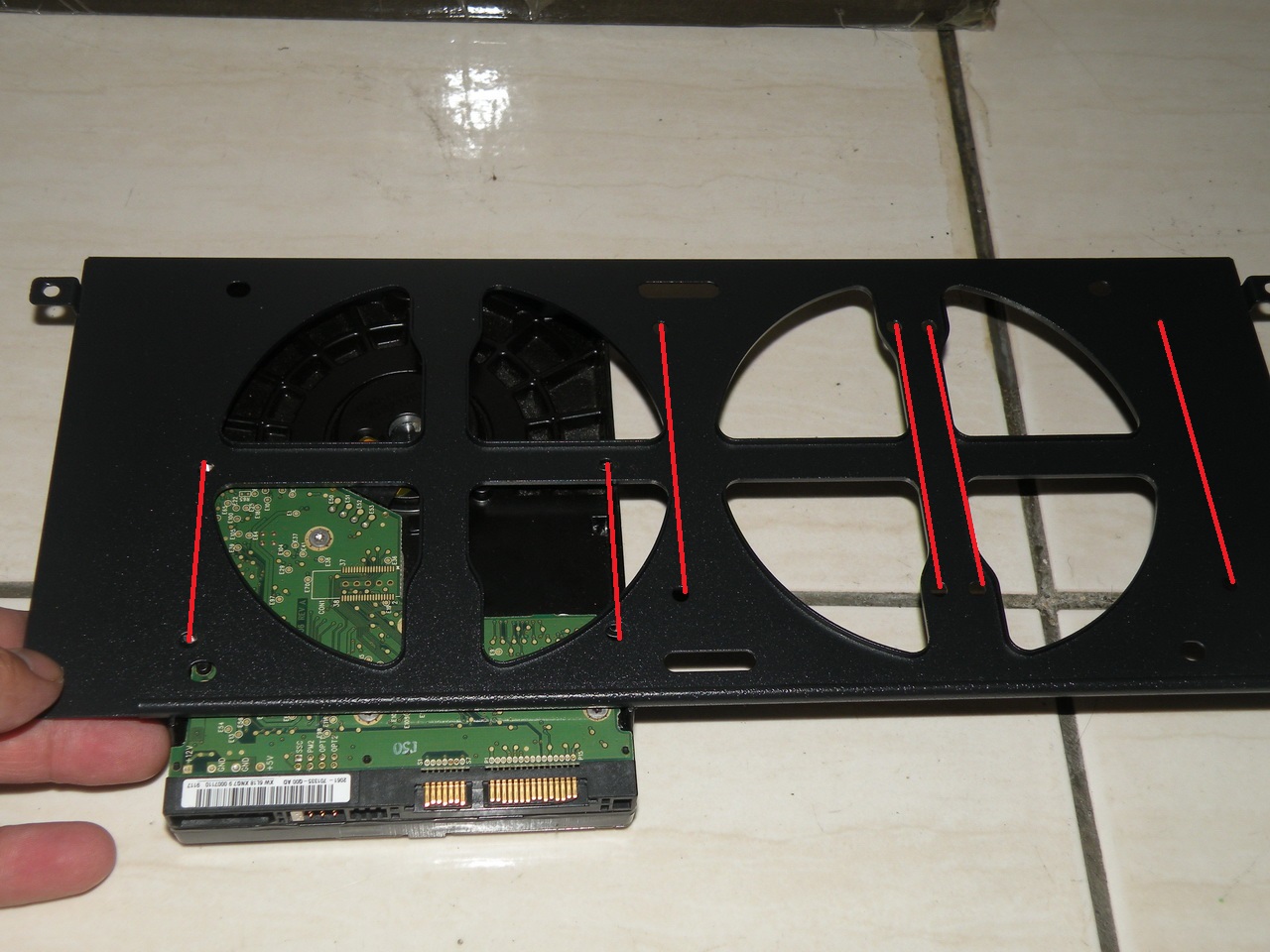

    這架子 你可以拿來裝水冷排 或雙12公分風扇
    也可以.........變成硬碟架跟SSDx2 的固定架
    (看吧...利用的多巧妙)

    [​IMG]


    再來看這組傳統硬碟快拆架...(這個架子是可以卸下 換位置滴)

    [​IMG]

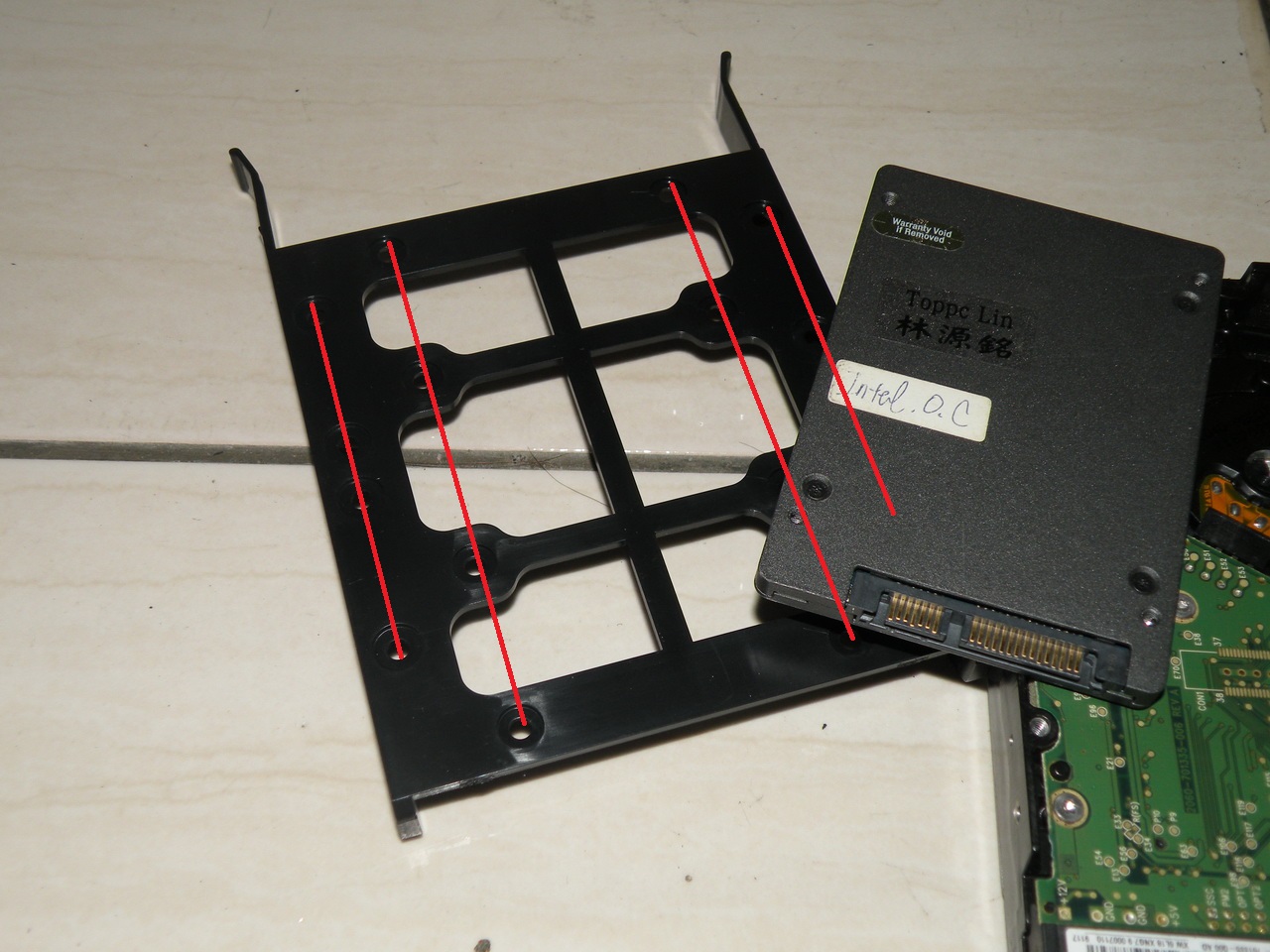

    快拆架不能免俗的 可以裝傳統硬碟 也能裝固態硬碟(SSD)

    [​IMG]


    也能整組換到另一側去(出廠裝這就好嚕阿...還要拆 XD)
    這樣 電源供應器就可以換成加長型 或是走線孔更好整線

    [​IMG]

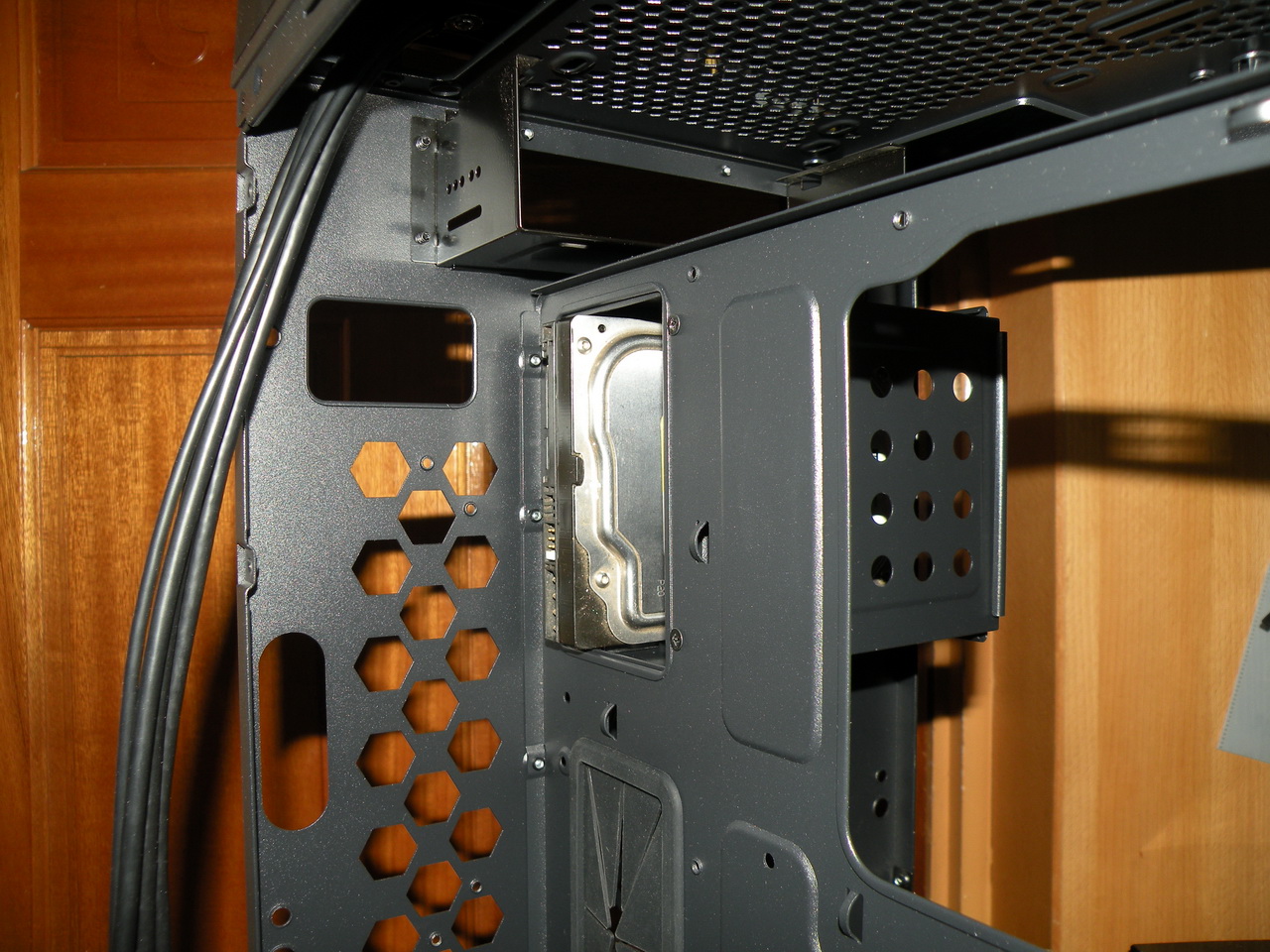

    剛拆沒注意...硬碟的頭剛好可以從另一面露出來 Q.Q

    [​IMG]

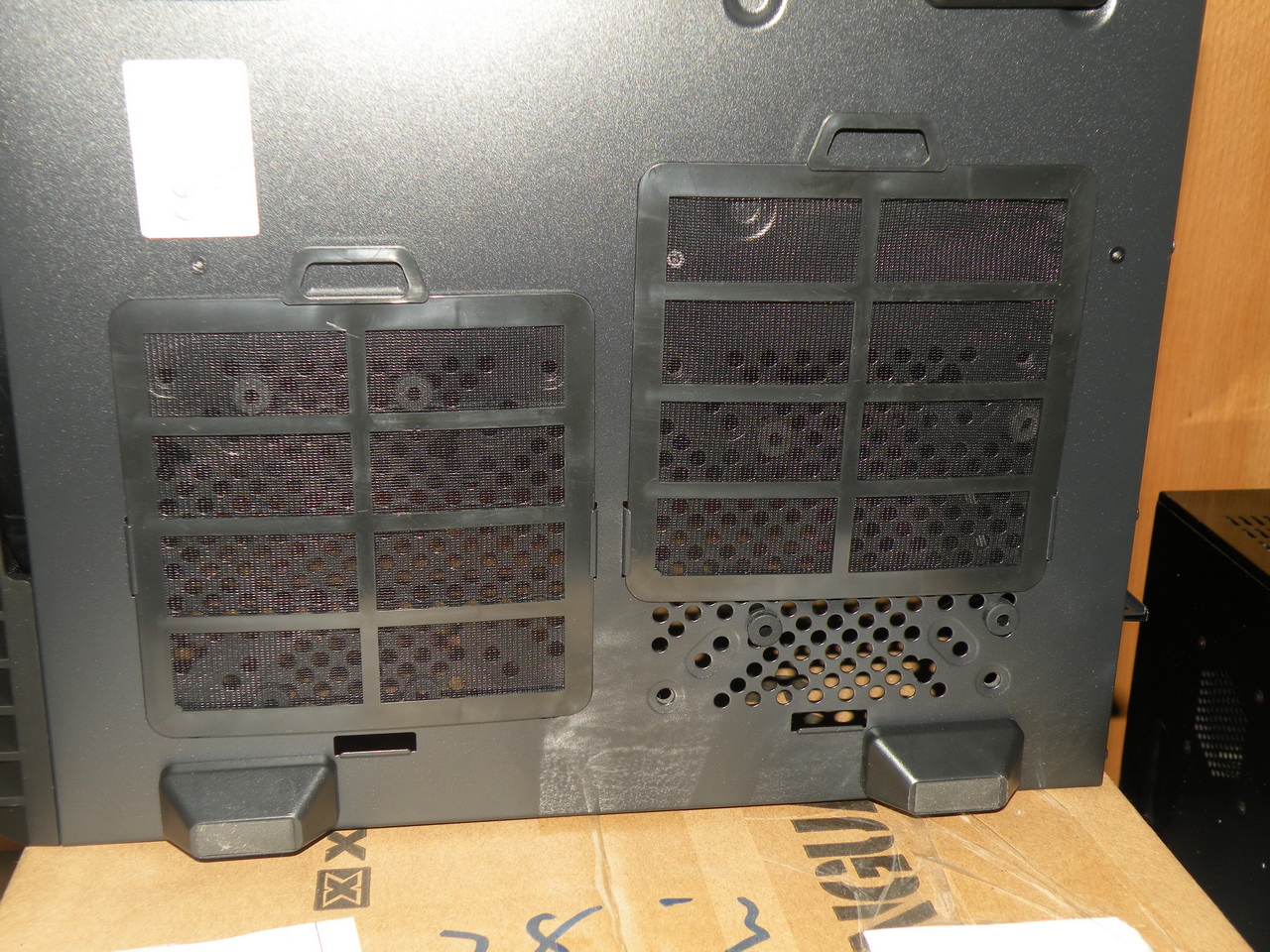

    底部....除了加高的吸震墊外..也附有簡易濾網 方便清灰塵

    [​IMG]

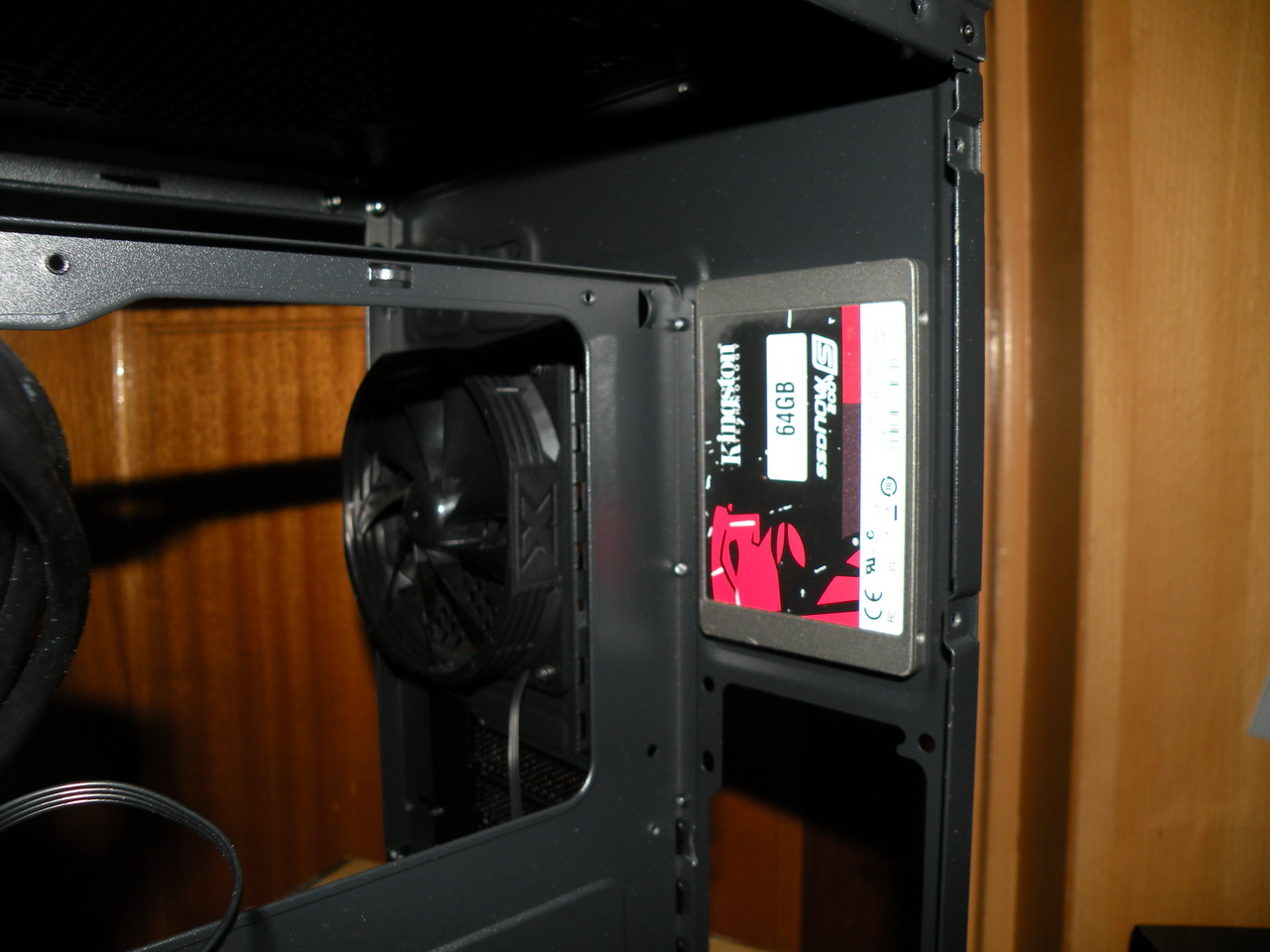

    蝦米...這裡竟然還可以再塞一顆SSD固態硬碟...差點看漏了

    [​IMG]

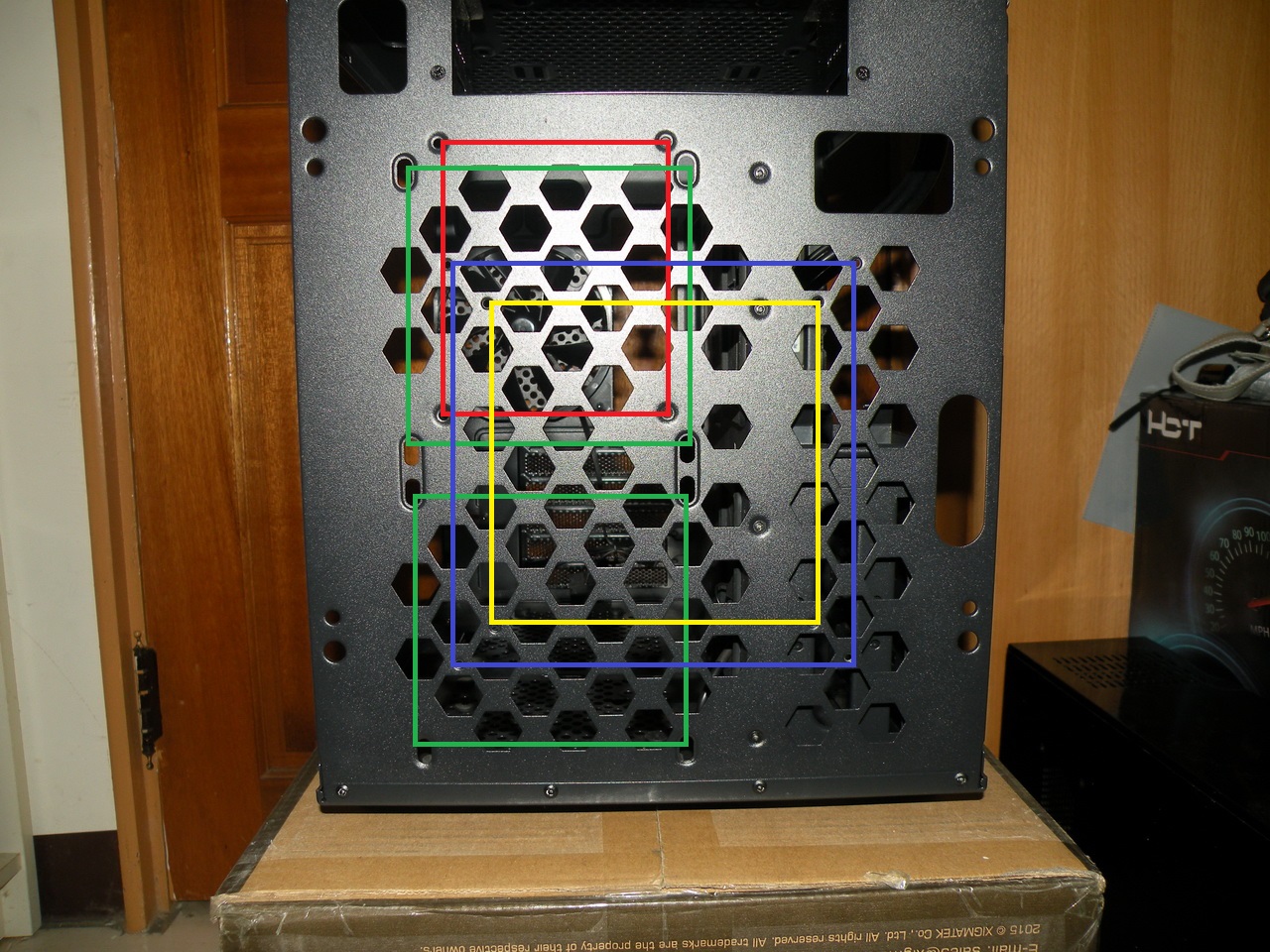

    最後兩張圖...就來一下風扇安裝簡介..
    這部份見仁見智嚕...反正常用風扇跟水冷排...通通能吃

    [​IMG]

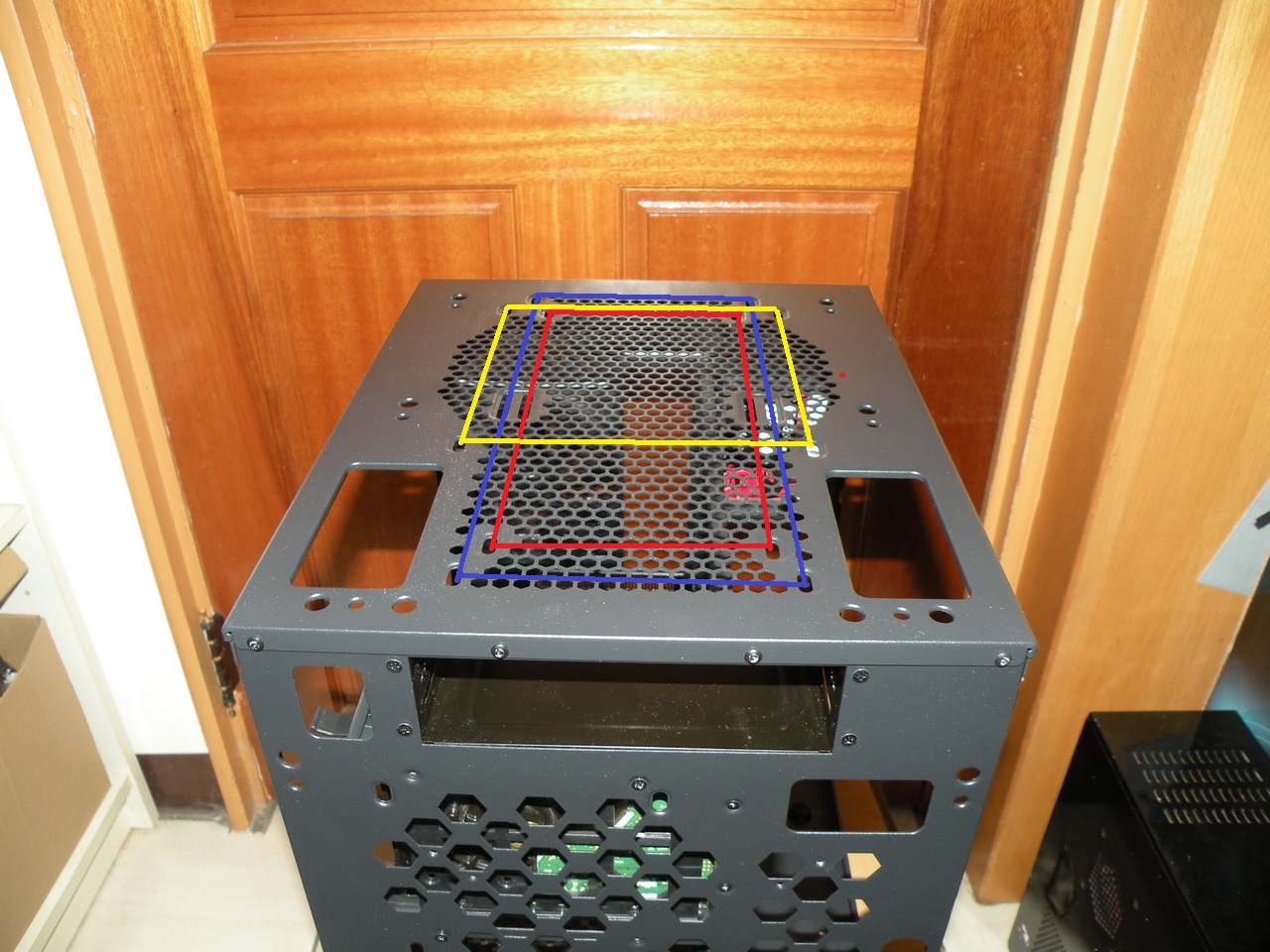

    上方風扇/水冷排 示意圖 ^^

    [​IMG]


    久沒寫文章 變得好麻煩
    常用的縮圖軟體等...還要整個重灌
    偏偏灌成WIN10之後...ㄅ半注音雖然能勉強弄進來
    但還是不夠好用阿 XD

    #1 Toppc, 2016-05-03
    由版主最後編輯: 2016-05-05
  2. kovan2010

    kovan2010 高級會員

    註冊:
    2010-06-16
    文章:
    790
    讚:
    6
    這外觀長的好像大型NAS XDD

  3. Godzillas

    Godzillas 榮譽會員

    註冊:
    2006-07-15
    文章:
    1,161
    讚:
    2
    這殼設計的真好,感謝林大的開箱。
    W10的ㄅ半我也搞好久,後來還是用無蝦米

  4. fallpilot

    fallpilot 卡陰成良醫...

    註冊:
    2009-01-25
    文章:
    1,217
    讚:
    4
    跟海盜的540有點像只是改進了很多不足
