前言:
讓各位久等的 AMD B550晶片組終於 5/7 AMD Ryzen 3 3100、3300X解禁的同時發布,從下圖可以看到 B550與 B450及 X570的差異,B550除了相容與於 PCIe 4.0之外且支援 NVIDIA 2-Way SLI與 AMD 3-Way Cross FireX技術,其釋放出優於 B450主機板的 2倍頻寬,從而在遊戲與多工處理方面提供高速且強悍的效能
與 X570相比 B550晶片組不用主動式散熱一樣可以支援超頻,用來搭配 Ryzen中高階處理器相較於 X570是比較划算的選擇,在 6/16效能解禁的同時滄者將為您帶來 Ryzen 3 3300X在 GIGABYTE B550 AORUS MASTER之開箱測試,敬請持續關注


AMD B550主機板介紹
B550各項諸元


B550支持 X16 PCIe Gen 4, USB 3.2 Gen2以及超頻且支援雙顯示卡,其釋放出優於 B450主機板的 2倍頻寬,從而在遊戲與多工處理方面提供高速且強悍效能

AMD 500 Series Chipset Processor Support 3rd Gen Ryzen



AMD 500 Series Chipset Processor Support 3rd Gen Ryzen & Zen3處理器

Zen 3處理器可透過 BIOS Update在 B550 X570上使用


GIGABYTE B550 AORUS MASTER
開箱

















GIGABYTE B550 AORUS MASTER功能介紹
AMD B550 AORUS主機板搭載直出 16相全數位 VRM電源設計,採用 Fins-Array散熱鰭片、直觸式熱導管及散熱背板、三組超高速 PCIe 4.0 x4 M.2且頻寬直出於 CPU,、Intel WiFi 6 802.11ax無線網路,、2.5GbE高速乙太網路、RGB FUSION 2.0、Q-Flash Plus
  • 支援第三代 AMD Ryzen處理器
  • 內建 4組 DDR4插槽,支援雙通道技術及ECC/Non-ECC記憶體
  • 採用直出式 16相全數位 VRM電源,輔以 70安培 Power Stage電晶體設計
  • 搭載 Fins-Array散熱鰭片、直觸式熱導管及背板先進散熱設計
  • 內建超耐久 PCIe 4.0 x16專用插槽
  • 內建3組配備散熱裝甲的超高速 NVMe PCIe 4.0/3.0 x4 M.2插槽
  • 搭載 Intel WIFI 6 802.11ax 2T2R無線網路及藍牙 5 ,輔以全新 AORUS天線
  • 採用 ALC1220-VB音效控制晶片配備 WIMA超高階音效電容, 提供 120dB 訊噪比 AMP-UP高傳真音效
  • 高速 2.5GbE乙太網路搭配頻寬管理軟體
  • USB 3.2 Gen2 Type-C擴充接頭與 HDMI連接埠支援
  • 獨家RGB FUSION 2.0 多區多彩全數位 LED氣氛燈設計,支援數位可程式化 LED及類比 LED燈條
  • 獨家 Smart Fan 5技術,內建多點測溫功能、採用複合式風扇接頭設計並支援 FAN STOP技術
  • Q-Flash Plus技術,無須安裝處理器、記憶體及顯示卡便可更新 BIOS
  • 預先安裝的 I/O裝甲檔板,讓系統組裝更容易

各部位功能介紹:


1.Intel WIFI 6 802.11ax&BT5
2.HDMI接口
3.Q-Flash Plus按鈕
4.2.5 GbE區網
5.後置 USB 3.2 Gen2 Type-C
6.先進的散熱設計
a.鰭片散熱器
b.直接觸熱管
c.7.5 W / mK LAIRD導熱墊
d.預裝的後 I / O防護板
e.導熱底板
7.音頻解決方案
a.ALC1220-VB音頻
b.Nichicon優質金音頻電容器
c.高保真級 WIMA電容器
d.鍍金音頻插孔
8.三具 M.2連接器
a.3X NVMe PCIe 4.0 / 3.0 x4
b.3個 PCIe 4.0 M.2插槽
c.3X M.2散熱片
9.功率級的 16相數位 VRM
a.70A功率級
b.優質扼流圈和電容
c.6層 PCB
d.支持 PCIe 4.0 PC
e.2X銅 PCB
10 噪音檢測
11.調試接口
12.帶金屬屏蔽的實心引腳電源連接器
a.24針ATX電源連接器
b.8 + 4針CPU電源連接器
13.DDR4雙通道、4個 DIMM和超耐用的存儲裝置a.DDR4 XMP 5400MHz +
14.支持第三代AMD Ryzen處理器
15.Smart Fan 5 + FAN STOP
a.8個風扇/水泵連接
b.7個內部溫度傳感
c.2個外部溫度傳感器
16.具有 Q-Flash Plus的 DualBIOS
17.超耐用的 PCIe裝甲
a.PCIe 4.0插槽
b.為 dGPU運行 x16或 x8
18.RGB Fusion 2.0
a.可尋址LED接針
b.RGB LED接針

終極電源設計
1.數位PWM控制器
2.直出式 16相全數位 VRM搭配 Power Stage設計
3.全固態電容設計
4.8+4實心針腳處理器輔助電源插槽輔以金屬防護裝甲


電源架構


無與倫比的性能

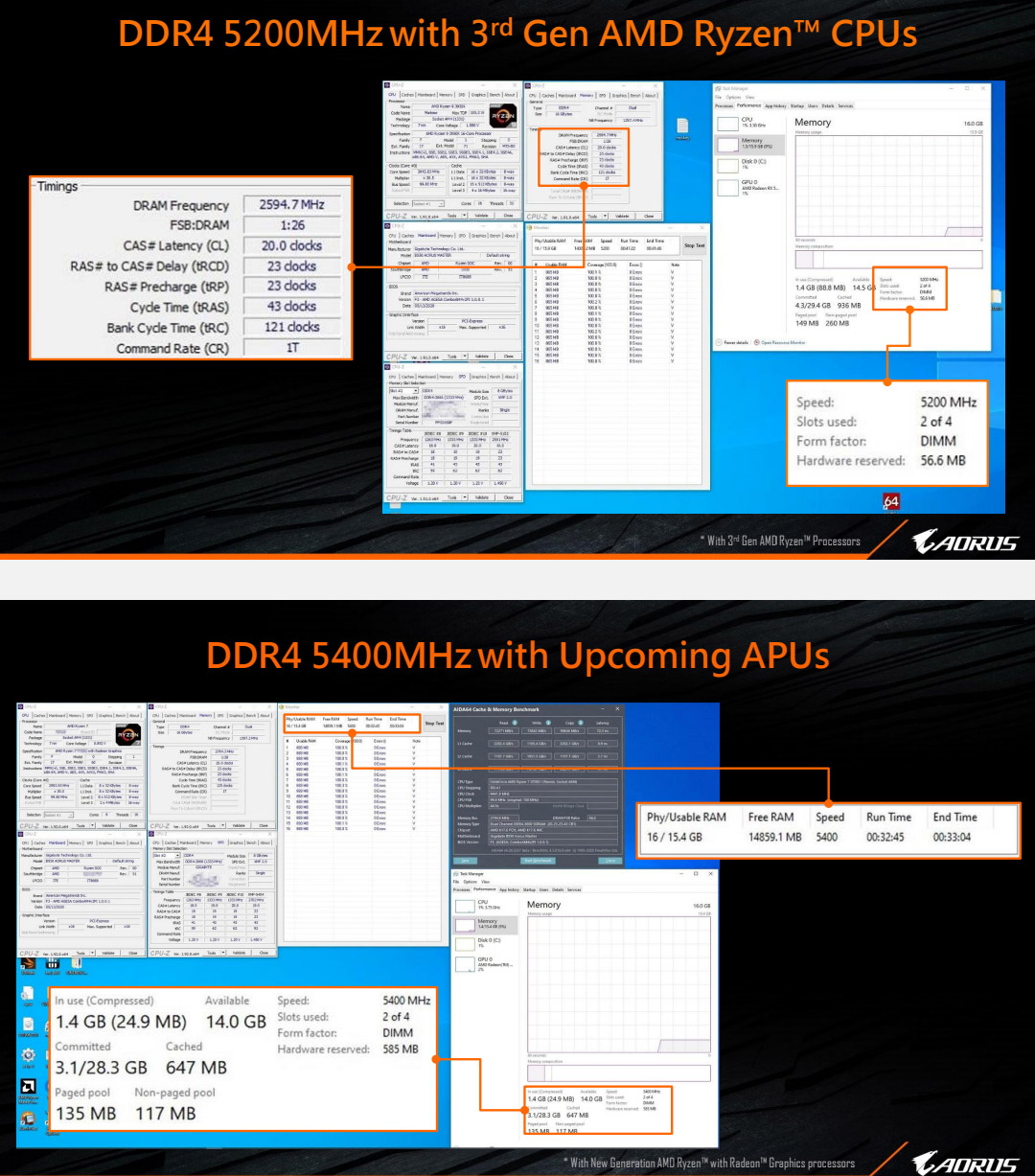

支持高達 DDR4 5400MHz及更高的 DDR4 XMP


Daisy Chain線路設計


3個 NVMe固態硬碟建構 RAID 0磁碟陣列
B550 AORUS主機板提供業界最佳的 NVMe儲存裝置相容性,為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外,AORUS獨特的線路設計,可以支援 3個 NVMe固態硬碟建構 RAID 0磁碟陣列,讓系統的讀取速度高達 12490MB/s (Sequential Read測試項目),讓 AORUS主機板成為極致效能電腦獨一無二的選擇




PCIe 4.0 插槽
1.增強型 PCIe 4.0 x16 / x8插槽,阻抗更低
2.PCIe 4.0 切換開關及調節器
將 PCIe 4.0 x16頻寬切換為一組 PCIe 4.0 x8供獨立顯示卡使用及兩組 NVMe PCIe 4.0 x4供 M.2 SSD使用
3.3組 M.2 PCIe 4.0 插槽
低阻抗PCIe 4.0 x4 M.2插槽




先進的散熱解決方案
AORUS M.2散熱裝甲
完美發揮 M.2 NVMe 固態硬碟的極致效能
對於新推出的超快速 M.2固態硬碟來說,因為高溫運作而影響性能是不被允許的,所以管理良好的散熱效果能對於高效能 M.2固態硬碟尤其重要。技嘉主機板獨特的的 M.2散熱裝甲設計,可以有效快速地帶離工作時的廢熱,迅速降低 M.2固態硬碟工作溫度,提高工作效率與系統穩定性






高傳真音效
對於遊戲玩家來說,音質對於遊戲體驗絕對重要, B550主機板採用 WIMA Hi-Fi 等級音效電容,搭配Nichicon Fine Gold高階音效專用電容,讓整體的音質表現更加豐富。這些優質的用料,搭配獨家 AMP-UP Audio技術,為追求完美音質的發燒友及玩家,提供最佳整合型音效的解決方案
Hi-Res Audio認證
通過 Hi-Res Audio認證,意味著產品能夠呈現高達40kHz或更高的頻率,確保消費者可以獲得最佳的音效品質
ALC1220-VB提供更深層的遊戲體驗 ViBes
全新 Realtek頂級高傳真音效晶片
ALC1220音效晶片提供 120dB超高訊噪比音效,並內建 Smart Headphone Amp技術,可自動偵測耳機的阻抗值,提供最佳的音效動態特性,避免音量過低或失真,甚至爆音或輸出功率過大導致耳機毀損等情況的產生。 而全新的 VB系列音效控制晶片,提供前置/後窗麥克風訊噪比 SNR高達 110 / 114dB,讓您的聲音充滿活力


DTS:X Ultra
讓玩家使用任何耳機或揚聲器進行遊戲時,都可以感受真實再現、定位精確的 3D音效體驗
DTS:XUltra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正,提供 DTS編解碼器的後級處理增強功能和設備級別調整, DTS Sound Unbound功能利用 Microsoft Spatial技術,為遊戲提供了最真實的 3D音效體驗。透過 DTS Headphone:X提供的高沉浸感,意味著聆聽者可以從本身的上方,下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者

權威美學
B550 主機板支援 RGB FUSION 2.0應用程式,讓玩家可以控制主機板內建 LED及外接燈條的燈光效果。並透過 RGB FUSION 2.0應用程式控制或同步其他具有RGB或可編程數位 LED燈的周邊裝置,創造出具有個人風格的效果,讓電腦系統更時尚
多區多彩展示設計
技嘉主機板提供比以往產品更多的可客製化 LED燈,讓玩家擁有更全面的 LED燈控制權,以展現自己的生活態度與風格主張。藉由內建大量 RGB LED燈重新設計的 RGB FUSION 2.0 應用程式,玩家以依據自己的需求及喜好,控制主機板上的所有 LED燈


超耐用
技嘉主機板的耐用性和高品質的製造工藝廣受好評,當然我們也將這樣的好技術使用在 B550主機板身上。仔細審視這片主機板,您除了可以找到各種最好的組件,更能看到我們特別針對每一個插槽進行強化,使這片主機板的每個部件都為堅固耐用做出完美的詮釋
超耐久記憶體強化裝甲插槽
AORUS主機板獨家單片式超耐久金屬防護設計,除了可以防止PCB的變形及扭曲之外,還可以降低電磁干擾


超耐久 PCIE插槽防護裝甲
業界領先的超耐久 PCIe插槽防護裝甲
技嘉創新的全包覆式不鏽鋼 PCIe插槽固定強化裝甲設計,可有效強化 PCIe插槽的強度,以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對 PCIe插槽的損害


實心針腳電源接頭設計
AORUS B550 系列主機板採用比傳統電源接頭更耐用的實心針腳 24pin ATX主電源及 8pin + 4pin ATX 12V CPU輔助電源接頭設計,提供比一般接頭更優異的導電性跟訊號傳輸能力,並可降低重複插拔所造成的金屬損耗

Q-Flash Plus
無需安裝處理器、記憶體和顯示卡即可輕鬆更新 BIOS
透過 Q-Flash Plus技術,即便您沒有處理器、記憶體、顯示卡,甚至不用進 BIOS選單,都可以輕鬆更新主機板的 BIOS,您只需要將下載下來的最新 BIOS儲存到 FAT或 FAT 32格式的隨身碟,並將 BIOS更名為 GIGABYTE.bin,之後把隨身碟插在主機板上的USB插槽並按下 Q-Flash Plus按鈕,系統便會幫助您輕鬆完成 BIOS更新、正常啟動系統

技嘉 BIOS與 APP中心
好的軟體搭配完美的硬體設計協同運作,才能創造出絕佳的使用體驗,B550主機板附贈多款實用且易於操作的軟體,幫助玩家更精準地掌控主機板及系統的各項運用
BIOS


APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式,並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面,技嘉 APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊,甚至進一步下載最新的應用程式、驅動程式及 BIOS


System Information Viewer
技嘉 System Information Viewer 是一個超強的系統監控軟體,您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率;調效並規劃選定的風扇轉速變化狀況,當然您也可以設定系統或特定元件溫度過高警示,並紀錄電腦執行狀況,上面這些功能都可以透過 System Information Viewer輕鬆設定達成,讓您隨時掌握系統的使用及健康狀況


新世代傳輸介面
高階產品總是需要為未來的規格最好準備,讓您的系統能夠與最新技術保持同步,B550提供所有下一代網絡,儲存和WIFI連接,讓您更快速上手
內建新世代傳輸介面
高階產品總是需要為未來的規格最好準備,讓您的系統能夠與最新技術保持同步,B550提供所有下一代網絡,儲存和WIFI連接,讓您更快速上手
2.5GbE 乙太網路
比千兆網路快兩倍以上的速度
採用 2.5G乙太網路提供高達 2.5 Gbps的網路傳輸速度,相較於一般的千兆乙太網路,傳輸速度至少快 2倍,為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。
,支持 Multi-Gig技術,透過 RJ-45乙太網路介面,不需更換線材,便能相容於10/100/1000 / 2500Mbps等網路速度
WiFi 6 802.11ax + BT 5模組
最新推出 Intel WiFi 6 802.11ax + BT 5模組
Intel無線解決方案支援 802.11ax,提供千兆網路等級的無線網路效能,高達 2.4Gbps *的傳輸速度,提供流暢的影像串流、更好的遊戲體驗,同時穩定性更高,有效減少斷線狀況,此外,BT 5提供比 BT 4.2 多的 4倍訊號涵蓋範圍和更快的傳輸
WiFi 6的優勢:
  1. 比 802.11ac 1x1高 5.5倍的資料吞吐量
  2. 網絡容量提高 4倍,有效降低網路塞車,特別是在許多裝備同時連網的狀況下,亦能提供順暢的連網。
  3. 提高網絡效率,讓玩家獲得更好的使用體驗
802.11ax/ac 2.4GHz及 5GHz雙頻段
全新天線設計支援 802.11ax/ac 2.4GHz及 5GHz雙頻段
  • 相較於傳統設計,新天線可提供更好的訊號強度
  • AORUS Antenna搭載 smart antenna功能,提供最佳無線網路傳輸
  • 多角度傾斜和磁性底座,以獲得最佳訊號強度方向和位置
USB Type-C
連接未來無限可能 USB Type-C
AMD原生 USB 3.2 Gen2控制晶片提供高達10Gbps的傳輸速度,相較於上一代 USB規範,USB 3.2 Gen2 不但具有兩倍的傳輸頻寬,更可向下相容於USB 2.0和 3.2 Gen1 等裝置,更值得一提的是,USB 3.2規範支援最新無方向性的 USB Type-C介面及最常見的標準 Type-A介面等選擇,讓外接裝置的使用便利性大幅提昇,運用也更加廣泛
高傳真音效
對於遊戲玩家來說,音質對於遊戲體驗絕對重要,B550主機板採用 WIMA Hi-Fi 等級音效電容,搭配Nichicon Fine Gold高階音效專用電容,讓整體的音質表現更加豐富。這些優質的用料,搭配獨家 AMP-UP Audio技術,為追求完美音質的發燒友及玩家,提供最佳整合型音效的解決方案

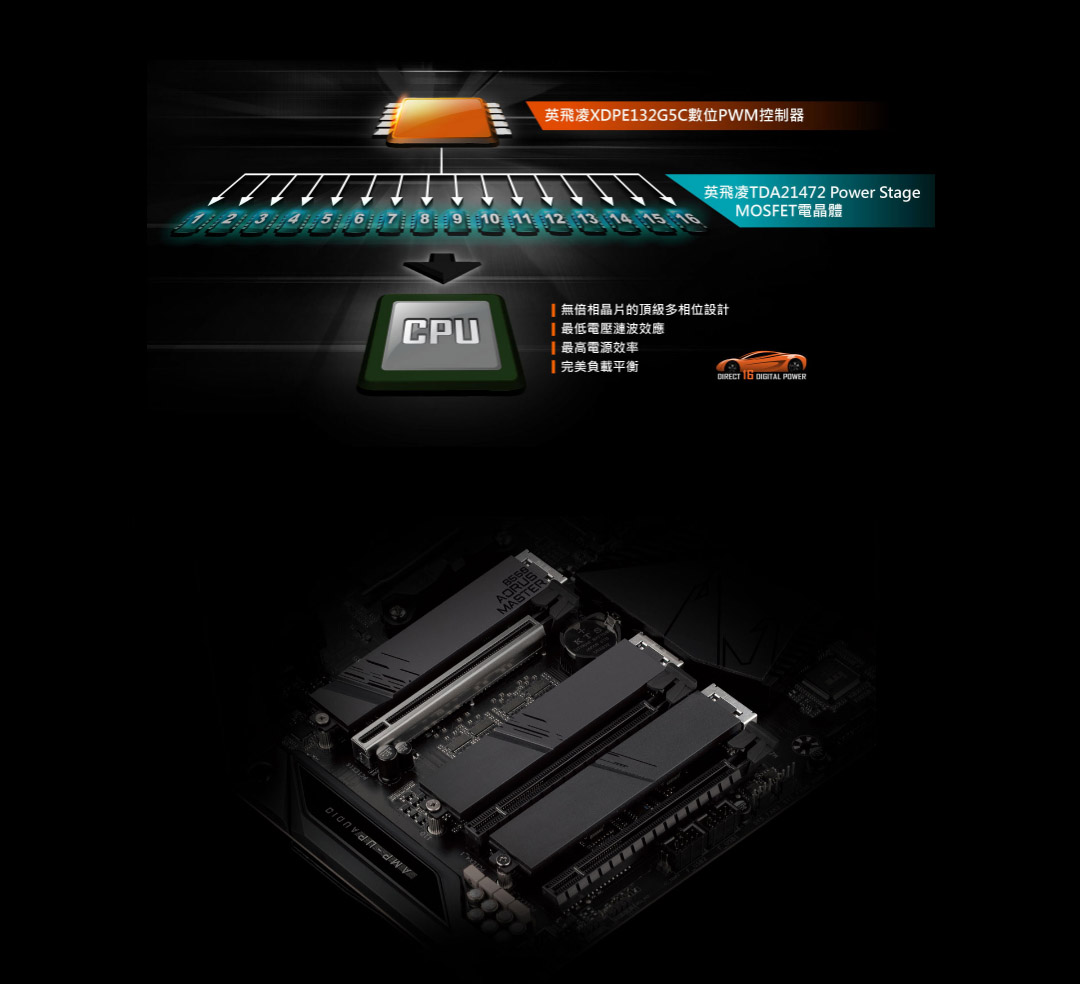

16相數位電源設計
1.英飛凌數位 PWM控制器
2.數位 70A功率級的直接 16相
3.全固態電容器
4.具有金屬屏蔽的 8 + 4 Pin CPU電源連接器

B550 AORUS MASTER主板採用純數位 CPU電源設計,其中包括一個數位 PWM控制器以及用於 Vcore和 SOC的總共 16相供電,能夠提供每相 70A的電流和 1,120A的電源設計
借助額外的 8 + 4 Pin CPU電源連接器,可為主機板上最耗電和能源敏感的組件供電,從而提供了精度和穩定性,使用者可以從第三代 AMD Ryzen處理器獲得最大的超頻性能

PCIe 4.0設計
1.PCIe 4.0插槽
以更低的阻抗增強 PCIe 4.0 x16 / x8頻寬
2.PCIe 4.0交換機和轉接驅動器
將用於 CPU的PCIe 4.0 x16頻寬從 CPU切換到用於 dGPU的 PCIe 4.0 x8和用於 M.2 SSD使用的 NVMe PCIe 4.0 x4
3.3X M.2 PCIe 4.0插槽
具有較低阻抗的 M.2 PCIe 4.0 x4插槽

支持 RAID 0的三重 NVMe M.2 PCIe SSD
PCIe 4.0 x4 NVMe PCIe SSD具有極高的性能

B550 AORUS主機板在 NVMe存儲方面為要求高容量並尋求最佳性能的用戶提供了業界最佳的兼容性,可以在 RAID中配置 AORUS的獨特設計,使其讀取速度可高達 12,490 MB/s (循序讀取)

測試平台
CPU:AMD Ryzen 3 3300X
CPU Cooler:Wraith Prism風扇散熱器
MB:GIGABYTE B550 AORUS MASTER
RAM:GSKILL TridentZ Royal DDR4 3600 8GB x2
VGA:ASUS ROG STRIX RTX2080TI O11G
SSD:CORSAIR Force MP600 Gen4 PCIe x4 NVMe M.2 SSD 2TB
PSU:CORSAIR AX1500i
OS:Windows 10 64bit 1909





效能測試部分將在 6/16 21:00發布,敬請持續關注
