1.前言:感謝CBB提供這種好康活動,正好要裝一台HTPC放在客廳玩,報名後才發現規定要裝在MINI ITX機殼才可以,
哇~這樣就有點麻煩了,於是PM活動訊咖大大,確認只要是HTPC機殼也可以,所以就有機會玩玩看囉!
感謝ECS給我這個機會可以免費玩到ECS H55 ITX這種可愛的小板...;em25;
外觀篇:
1.ECS 也推出Mini-ITX規格大小的H55主機板,型號為「H55H-I」,外盒看起來真是小巧挺有質感的。
2.外盒上還貼有『最佳遊戲便當機主板』的貼紙,看來也能玩玩一些線上遊戲不是問題囉!
3.外盒左下角還有標明ECS獨家特異功能軟體:eJIFFY快速開機、eBLU線上更新BIOS、eDLU線上更新Driver。
4.內附的配件:產品說明書、快速安裝手冊、MB驅動光碟、IO檔板與線材
5.ECS H55H-I本體
主要部份使用固態電容,其它都使用電解電容
主板顏色採用綠色環保風~再配上橙色的感覺很不錯!
6.I/O介面
6 X USB 2.0
1 X eSATA
1 X S/PDIF 光纖/同軸輸出
1 X RJ-45網路孔
1 X D-SUB
1 X DVI
1 X HDMI
7.Realtek ALC892音效晶片,支援8聲道與High Definition Audio技術
主機板上提供一組PCI-Express 2.0 X16擴充插槽 ,若要玩重度遊戲也可以插上高階的顯示卡
8.提供兩組支援1600/1333/1066 DDR3插槽,DDR3容量最高可以支援到8GB支援雙通道運作
9.H55晶片上頭採黑色散熱片,晶片的一側有4組 Serial ATA 3Gb/s插座
紅色JUMP為Clear BIOS
10.LGA 1156 CPU安裝腳座,CPU供電為3+1相
裝機篇:
1.擔任這次測試的主角們
CPU: Intel Pentium Dual Core I3 540
MB: ECS H55H-I
DRAM: G.Skill DDR3 1600 7-8-7 1.35V
VGA: Intel Clarkdale 533MHz
HD: 日立 1TB+WD 1TB*2
POWER: Enhance 400W
Cooler: 利名 AXP-140
OS: Windows7 Ultimate 32bit
CASE:類音響 HTPC
螢幕:AOC 210V 及 BENQ SH3741
2.組裝完成,光AXP-140就快比主機板大了!

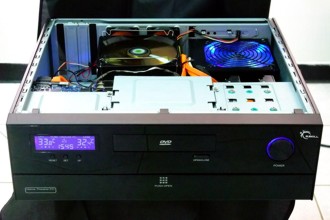

3.裝入HTPC機殼內,幾乎看不到主機板囉!
4.放到電視櫃
---------------------------------------------------------------------------------
BIOS篇:
1.因BIOS需常調教,主機板的Clear Bios Jump,裝機後不方便做Clear動作,
於是把原主機板上JUMP改成一個開關控制,並裝於機殼後方,以利超頻失敗後
做Clear BIOS 動作
2.開機囉,先看看BIOS吧!大家對BIOS都有一定的認識,介紹些比較不同的地方讓大家參考
大家熟悉的BIOS畫面
再來 Advanced Setup Page,與一般最不同的地方,就是最底下多了ECS eJIFFY FUNCTION
要啟動這個功能,需安裝ECS專屬軟體,他可以不用進系統就能上網,ENABLE後開機畫面就不同囉
有3項選擇:
Operating system:進入系統
eJIFFY:快速上網功能
BIOS Setup:進入BIOS 設定
選eJIFFY功能後,會進入如下畫面
開啟網頁後會先連結至ECS官方網頁
也可以上MSN聊天喔!
再來 Smart Fan Function,風扇轉速控制部分,共有4項選擇
M.I.B II(星際戰警 II...^^)不是啦!超頻設定頁,Performance Level 有2種選項
RAM Frequency 有 800 1066 1333 1600及AUTO等選項
RAM Timing 也可以手動設定
Voltage Function 各項電壓加壓部分,CPU,CPU VTT,DIMM(RAM)可加壓範圍皆相同(0.01V~0.15V)
可惜無降壓功能,希望未來新BIOS可增加降壓設定!
BIOS監控部分,PC Health Status,可以看到CPU預設電壓1.248V,RAM:1.536V(我的是低壓1.35V的),RAM的電壓高出許多
這裡還有一個Smart Fan Function,有4種模式可以選擇
效能篇:以AOC 210V 螢幕來做測試
I3 540ES 預設 3.06G
1. EVEREST
2.PI 1Mx4
3.Fritz,得分:5677
4.Cinebench R10
5.Cinebench R11.5
6.NuclearMC
7.StreetFighterIV
8.3Dmark06
9.Windows7
10.DOG
超頻至4G
1. EVEREST
2.PI 1Mx4
3.Fritz
4.Cinebench R10
5.Cinebench R11.5
6.NuclearMC
7.StreetFighterIV
8.3Dmark06
9.Windows7
10.DOG
11.4G IBT也跑一下
---------------------------------------------------------------------------
這種MINI ITX的主機板,當然就是當HTPC家庭劇院最佳男主角不二選擇
擺進電視櫃中
搭配專用HTPC軟體~XBMC,真是漂亮!
電影選單
音樂選單
播放個1080P的高畫質藍光電影看看吧!CPU 負載約40%
在家裡看1080P的真的比電影院還爽~
------------------------------------------------------------------------------
來看看這個小巧的HTPC功耗如何?
1.預設待機時
2.聽音樂時
3.看1080P高畫質電影時
4.燒機時
超頻至4G時
1.待機時
2.聽音樂時
3.看1080P高畫質電影時
4.燒機時
------------------------------------------------------------------------------
總結:
優點:
1.尺寸小巧可愛(17*17CM),可以裝在超小機殼內,麻雀雖小,五臟俱全,超頻能力佳!
2.有光纖與同軸輸出,可以讓不同喜好者做選擇,ZOTAC H55 ITX 就無同軸輸出
3.USB隨身碟COPY速度比ZOTAC的快很多!我還不知原因!
4.一般 ITX 主機板價位都略高~此版價位落在3.6K左右,CP值不錯!
缺點:
1.電容若全改用固態電容可以讓消費者更有信心購入使用
2.CPU-Z或EVEREST還無法抓到H55H-I正確的CPU電壓與型號(ZOTAC H55 ITX可以正確SHOW出)
3.4個SATA略嫌不足,若能增加為6個更佳(ZOTAC有6個SATA),HTPC總是要放很多影片與音樂
4.eJIFFY快速上網功能,若無IP分享器(直接連線)者,無法設定帳號密碼撥接上網
5.MIB II 內的電壓選項,只有加壓,無降壓功能,希望下次BIOS改版能加入降壓功能
最後還是要再次感謝CBB與ECS提供這麼好康的活動,也謝謝大家努力看完咕咕忠的開箱分享!
若覺得還不錯,別忘了回文鼓勵一下喔!您的回文是我們這些發文者大大的鼓勵唷!感恩
整理一下數值,方便閱讀~
