今天 NVIDIA 又公開了 Volta 核心的架構秘密，確認了 Volta 完整版核心是84組SM單元，總計5376個 CUDA 核心，而且SM單元能效比 Pascal 這一代提升50%，而現在的 GV100 大核心只啟用了80組SM單元，5120個CUDA核心，所以後面還會有完整的大殺器。
現在 NVIDIA 發布了 Volta 顯卡的架構白皮書（ https://www.nvidia.com/object/volta-architecture-whitepaper.html ），NVIDIA 正式確認了完整版 Volta 顯卡是84組SM單元，每個SM單元有64組FP32浮點單元、64組INT32整數單元、32組FP64雙精度浮點單元、8個Tensor單元（用於深度學習、AI的張量處理器）、4個紋理單元，外加8組512bit顯存控制器，每個 HBM 2 堆棧搭配2組記憶體控制器，總計有5376個CUDA核心（FP32、 INT32）、2688個FP64單元、336個紋理單元、672個Tensor單元，還有4096bit等效位寬、16GB HBM 2顯存，帶寬900GB/s。

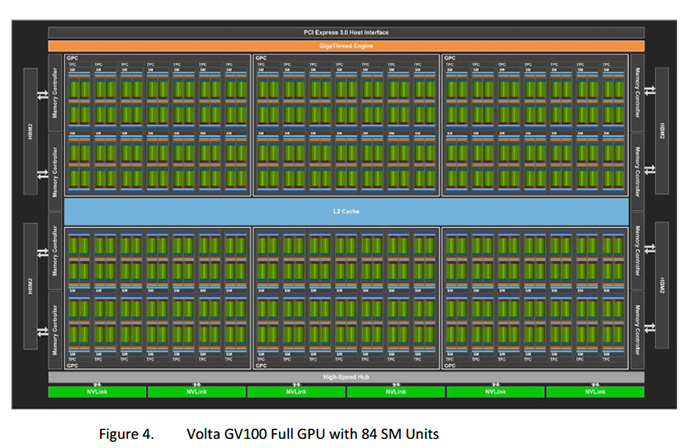

NVIDIA Volta 完整版擁有84組SM單元

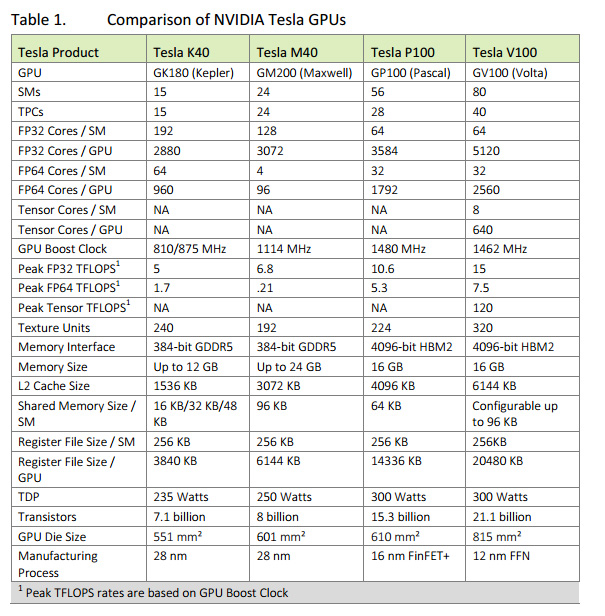

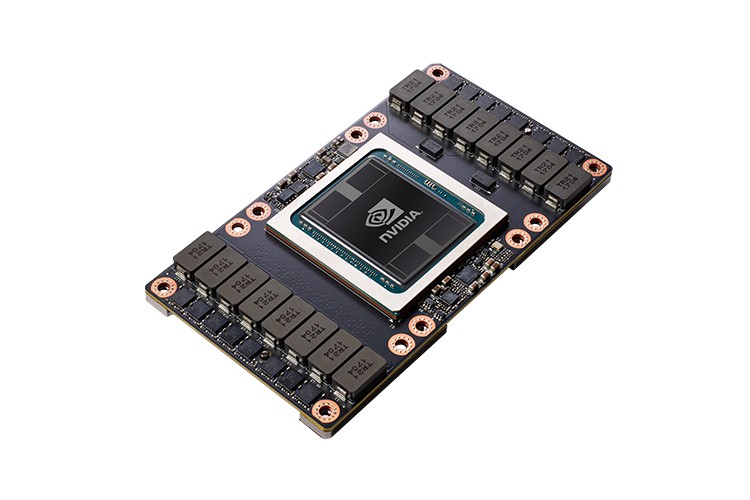

Tesla V100加速卡具體規格
NVIDIA 的 Volta 顯卡使用了 TSMC 與 NVIDIA 定制的 12nm FFN 製程，而 TSMC 的12nm實際上也是基於目前16nm改良的，主要優化了能耗、核心面積，性能比16nm FFC製程提升10%，但是核心面積可縮減20%。即便如此，GV100 大核心的面積依然從目前的610mm2增加到了815mm2，主要原因就是SM單元數量大增，從60組SM單元增加到了84組。
根據 NVIDIA 的白皮書介紹，Volta 架構的SM單元做了大幅改進，新的SM單元能效比 Pascal 這代提升50%，因此才能在同樣的功耗封裝下大幅提升FP32/FP64計算性能。

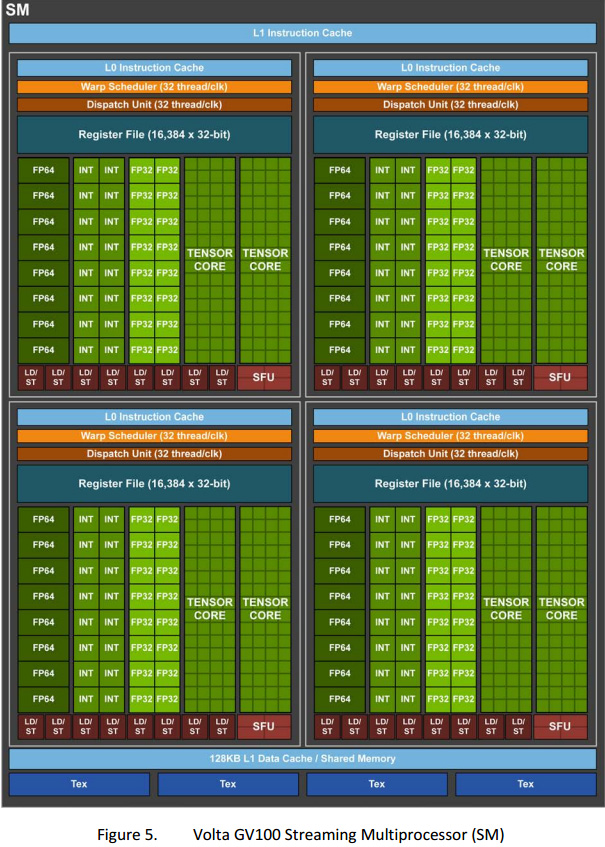

Volta架構的SM單元設計
當然，NVIDIA 在 Volta 顯卡上的重點除了提升傳統的FP32/FP64計算性能之外，最重要的還是提升深度計算性能，為此增加了專用的計算單元，每組SM單元有8個Tensor單元，總計640個Tensor單元，Tensor性能可達120TFLOPS，是 Pascal 這代的12倍多。
不過現在的 GV100 大核心很有可能跟去年的 GP100 大核心一樣專用於計算市場，真正對遊戲玩家有影響的還是後面的 GV102 核心，NVIDIA 勢必要做些精簡，比如砍掉對遊戲沒用的Tensor單元，減少L2，HBM 2 也沒必要，SM單元很有可能也會重組，可以預見遊戲用的 GV102 核心會進一步降低能耗，不過 CUDA 核心總數相比 Pascal 也會大幅提升，遊戲性能再上一個台階。
此前也有一些 Volta 顯卡在路上的傳聞，不過對 NVIDIA 來說出 Volta 顯卡沒什麼阻礙，只是他們如何選擇的問題，畢竟今年才發布了 GTX 1080 Ti、Titan Xp 以及 GT 1030 顯卡，佈局已經很完整，Volta 顯卡並無緊迫性，除非 AMD 的 RX Vega 顯卡表現驚人，NVIDIA 可能就需要端上新一代產品來壓制。
來源：http://www.expreview.com/55104.html
