NVIDIA 在發布 GTX 1080、GTX 1070 的同時也推出了新的硬式橋接器，
新的橋接器有甚麼不同？頻率上不一樣，雖然接口與先前的 SLI 一樣，
但頻率從 400MHz 提升到了 650MHz，NVIDIA 官方也表示新的 SLI HB 硬式橋接器對於高解析度環境，
如多螢幕、4K或5K等，SLI 組態可以有更好的效能加成。
如同顯卡一樣，NVIDIA SLI HB 有公版也有專版，應該大多數人為了一致性的美感，
會隨著顯卡品牌而選擇橋接器，雖然說要來個混搭也不是不行，但就是有那麼點怪怪。
如同一般人的邏輯性一整套是最好的，相容性比較好這種鬼話我就不說了，起碼視覺上是比較美好，
兩張 MSI GTX 1070 Gaming X 搭配 MSI 2 Way SLI HB Bridge L。
MSI 2 Way SLI HB Bridge 有尺寸之分，也就是接口的距離，入
手的這款為"L"，長度是80mm，中間隔三個插槽，
另外還有一款是"M"尺寸，長度60mm，中間隔兩個插槽。
選購時要注意一下主機板插槽位置是否合用。
盒子的質感還不錯，硬盒設計，側邊開蓋，彷彿精品一般。
裡面就只有一個橋接器，並沒有任何的配件或說明，
基本上也不需要甚麼說明就是了，安裝就是對準插上去。
MSI 2 Way SLI HB Bridge 的質感很好，相當電競風格的設計，
中間是龍形鏤空的切割鋁板，有髮絲紋處理，內底是採用紅色，
而且在開機之後它會有紅色的燈效，更為顯著，如果你是透側機殼，視覺加分不少。
背面是4個橋接接口。
測試平台
CPU: Intel Core i7-4770K
CPU Cooler: Tt Water 3.0 Extreme S
RAM: GSKILL DDR3 2133 4GBx2
MB: GIGABYTE Z97X-Gaming G1 WiFi
VGA: MSI GTX 1070 Gaming X x2 SLI
HDD: OCZ TRION 150 480GB + Seagate 2TB
PSU: FSP 皇鈦極 AURUM PT 1000W 全模組化
OS: Windows 10 64bit
本來是要使用 X99 平台的，不過發現板子上x16的距離並不符合這個橋接器，只好搬出舊的 Z97。
所以要購買硬橋時要注意一下主機板插槽距離。
燈效的部分可以透過Gaming App軟體控制閃爍模式，顏色只有紅色。
硬體裝好之後還需要軟體上的設定開啟，
進到 NVIDIA 控制面板–>3D設定–>設定SLI、Surround、PhysX選項，
SLI 設定的部分點選最大化 3D 效能。

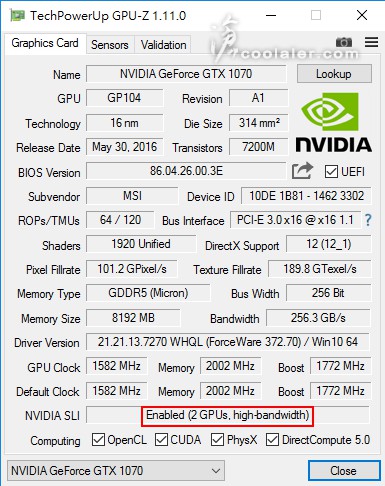

打開 GPU-Z 就可以看到 NVIDIA SLI 狀態是 Enabled，還加註了 High-Bandwidth。
測試直接比較單卡與雙卡SLI的效能差異，括弧裡面是雙卡的效能增益。
3DMark Fire Strike
單卡：15014
SLI：21392 （＋42.5%）
3DMark Fire Strike Extreme
單卡：8132
SLI：13802 （＋69.7%）
3DMark Fire Strike Ultra
單卡：4419
SLI：8020 （＋81.5%）
3DMark Time Spy
單卡：5680
SLI：9149 （＋61.1%）
Unigine Valley Benchmark 1.0（Extreme HD）
單卡：93.1
SLI：139.9 （＋50.3%）
Grand Theft Auto V
解析度1920×1080，影像設定全開或最高，反鋸齒FXAA開啟，MSAA關閉。
Pass 0：單卡 118.5 SLI 120.1 （＋1.4%）
Pass 1：單卡 89.7 SLI 116.3 （＋29.7%）
Pass 2：單卡 122.3 SLI 133 （＋8.7%）
Pass 3：單卡 134.1 SLI 158.7 （＋18.3%）
Pass 4：單卡 129.3 SLI 144 （＋11.4%）
Grand Theft Auto V
解析度3840×2160，影像設定全開或最高，反鋸齒FXAA開啟，MSAA關閉。
Pass 0：單卡 45.5 SLI 89.5 （＋96.7%）
Pass 1：單卡 37.8 SLI 71.8 （＋89.9%）
Pass 2：單卡 42.8 SLI 83.8 （＋95.8%）
Pass 3：單卡 45.2 SLI 90.7 （＋100.7%）
Pass 4：單卡 43.5 SLI 85.4 （＋96.3%）
如果沒有 HB SLI 硬式橋接器？也是可以直接用以前一般的 SLI 橋接器，
因為與先前橋接器的差異是頻率上的差別，接口還是一樣的。
來看看是否有差，另外可以看到接上一般的橋接器時 GPU-Z 的 High-Bandwidth 字樣消失。
只跑了幾個比較嚴苛的測試，括弧後面是硬式橋接器的成績。
3DMark Fire Strike Ultra：7999（8020）
3DMark Time Spy：9214（9149）
Unigine Valley Benchmark 1.0（Extreme HD）：139.3（139.9）
Grand Theft Auto V
解析度3840×2160，影像設定全開或最高，反鋸齒FXAA開啟，MSAA關閉。
Pass 0：91.7（89.5）
Pass 1：71.5（71.8）
Pass 2：83.7（83.8）
Pass 3：90.2（90.7）
Pass 4：87（85.4）
小結
GTX 1070 SLI 雙卡跟單一張相比，
在1080P解析度下的效能提升大致上有50%左右，且這還是算嚴苛的項目，
像 GTA V 中最多只有30%，不過平均張超過80以後對於遊戲體驗來說就沒有太多意義了，
4K項目下就有相當顯著的差異，從測試上看來至少有 80% 以上（Fire Strike Ultra項目），
GTA V 有 90~100% 幾乎一倍的效能增加。
另外新的硬式橋接器雖然官方宣稱在頻率上比舊式來得高，
高解析度下可以有更好的效能，但目前實際測試感覺差不多，差異僅在誤差範圍之內，
不過既然都已經花了大把銀子買了兩張 GTX 1070 或 GTX 1080，配上好看一點的橋接器，
多噴個一千出頭塊以比例來看一點也不為過阿。
