GIGABYTE Z590 AORUS XTREME及AORUS NVMe GEN4 SSD 1TB開箱

前言：
專為 Intel第 11代「Rocket Lake-S」處理器而生的 Z590主機板已於 CES 2021發表並將於 3/30效能解禁，Roket「Rocket Lake-S」雖為 Intel末代 14nm製程但效能仍有增長，除了核心數最高來只有 8C/16T之外，單核心 Boost頻率也來到 5.3 GHz (Thermal Velocity Boost) ，如果您正在尋找新的內容創作或遊戲機，Z590加第 11代 Roket Lake處理器將會為您帶來全新創作與內容遊戲體驗
Z590 AORUS XTREME開箱及介紹

GIGABYTE Z590 AORUS XTREME彩盒正面

GIGABYTE Z590 AORUS XTREME彩盒背面

雙 WiFi天線

ESSential USB DAC

AORUS Gen4 AIC Adaptor (GC–2XM2G4)

RGB 2.0連接線

技嘉科技為第 11代Intel® Core™處理器所設計的 GIGABYTE Z590 AORUS XTREME電競主機板。透過最高 20相數位電源 VRM設計及新一代 Fins-Array II散熱規劃，單相可處理 100安培電源，滿足高效能的新一代多核心 K系列 Intel® Core™處理器在超頻時所需要的電源管理及溫度控制機制，以完美發揮新處理器的極致效能及卓越的超頻能力。同時GIGABYTE Z590 AORUS XTREME採用 10層電路板設計，除了強化散熱之外，搭配 Daisy Chain的記憶體走線搭配抗干擾遮罩設計，提供記憶體更穩的訊號以提升 XMP及超頻效能與穩定性，此外GIGABYTE Z590 AORUS XTREME主機板還搭載了豐富的 I/O介面、彈性式一體式 I/O檔板及最新 THERMAL GUARD 2散熱技術和最新開發的 Smart Fan 6等創新技術，以滿足電腦玩家在系統效能、電源穩定、散熱及音效等各方面的需求，提供消費者最佳產品體驗

Z590 AORUS XTREME具有出色的美感，可提供完整的照明效果和自定義設置，使發燒友可以以不同的方式構建遊戲 PC

技嘉以其產品的耐用性和高質量的製造工藝而聞名，使用 Z590 AORUS XTREME可以找到的最佳組件，並加固每個插槽，以使每個組件堅固耐用

GIGABYTE旗艦級 Z590 AORUS XTREME主機板展現了最先進的設計，出色的功能，令人印象深刻的散熱設計，下一代連接性，高保真音頻系統和AORUS美學，在競爭中佔據了主導地位並引入了 ESSential USB DAC，這是一個 USB C型接口，帶有內置 ESS SABRE HiFi ES9280C PRO

GIGABYTE Z590 AORUS XTREME採用 20 + 1相數位 VRM，鰭片矩陣 II散熱器，直觸式熱管 II，納米碳底板，Intel Thunderbolt 4，必要的 USB DAC，AORUS PRO GEN4 AIC適配器，Intel WiFi 6E 802.11ax， Aquantia萬兆局域網

支援第 11代Intel® Core™處理器與第 10代 Intel® Core™ 處理器

內建 4組記憶體插槽，支援雙通道技術及 Non-ECC記憶體

20+1相數位電源設計輔以100安培耐電流 DrMOS MOSFET電晶體及鉭質電容陣列

XTREME MEMORY 技術搭載記憶體抗干擾遮罩、SMT記憶體插槽設計

全版大型金屬散熱裝甲輔以第二代 Fins-Array堆疊式鰭片散熱片，第二代直觸式熱導管及奈米碳背版的金屬散熱裝甲設計

內建 Intel® Thunderbolt™ 4

搭載 Intel® WIFI 6E 802.11ax 2T2R無線網路及藍牙 5，輔以全新 AORUS天線

獨家 ESSential USB DAC

高傳真 127dB訊噪比AMP-UP Audio™技術，搭載 ESS SABRE 9018K2M DAC，LME 49720，OPA1622音效擴大晶片與 WIMA Hi-Fi 高階音效電容

AQUANTIA® 10G Base-T乙太網路+Intel® 2.5GbE乙太網路搭配 cFosSpeed 頻寬管理軟體

獨家搭贈 AORUS PRO Gen4 AIC轉接卡

三組搭載第二代散熱裝甲的 PCIe 4.0*/3.0 x4超高速 M.2插槽設計

搭載 RGB 2.0技術提供多區數位燈光全彩顯示並支援數位/類比燈條

獨家 Smart Fan 6技術，內建多點測溫功能並採用複合式風扇接頭設計、支援 FAN STOP技術及噪音偵測

Q-Flash Plus技術，無須安裝處理器、記憶體及顯示卡便可更新 BIOS

為了充分發揮新型 Intel第 11代 CPU的潛力，該主機板需要最佳的 CPU能力，內存和 IO設計。憑藉最優質的組件和技嘉研發設計能力，Z590 AORUS XTREME是主板中的佼佼者

Z590 AORUS XTREME採用了前所未有的創新散熱設計，可確保在滿負荷應用和遊戲下獲得最佳的 CPU，晶片組，SSD穩定性和低溫

旗艦產品需要面向未來，以便您的系統保持最新技術。Z590 AORUS XTREME提供了所有下一代網絡，存儲和 WIFI連接，可讓您始終保持最新狀態
Z590 AORUS XTREME SPEC
Intel® Z590 Chipset

中央處理器(CPU)
LGA1200插槽，支援：
1. 第十一代 Intel® Core™ i9處理器 / Intel® Core™ i7處理器 / Intel® Core™ i5處理器
2. 第十代 Intel® Core™ i9處理器 / Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器*
  * 僅限擁有 4 MB Intel® Smart Cache，即Intel® Celeron® G5xx5系列處理器。
3. L3快取記憶體取決於 CPU

晶片組
1. Intel® Z590 高速晶片組

記憶體
1. 第十一代 Intel® Core™ i9/i7/i5處理器：
  支援 DDR4 3200/3000/2933/2666/2400/2133 MHz
2. 第十代 Intel® Core™ i9/i7處理器：
  支援 DDR4 2933/2666/2400/2133 MHz
3. 第十代 Intel® Core™ i5/i3/Pentium®/Celeron®處理器：
  支援 DDR4 2666/2400/2133 MHz
4. 4個 DDR4 DIMM插槽，最高支援到 128 GB (單一插槽支援 32GB容量)
5. 支援雙通道記憶體技術
6. 支援 ECC Un-buffered DIMM 1Rx8/2Rx8記憶體 (non-ECC模式運作)
7. 支援 non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
8. 支援 Extreme Memory Profile (XMP)記憶體

顯示功能
內建於有顯示功能的處理器-支援Intel® Thunderbolt™ 4 控制器:
1. 2個 Intel® Thunderbolt™ 4 插座 (USB Type-C® ports), 支援DP及 Thunderbolt™技術顯示輸出，可支援高達 5120 x 2880@60 Hz with 24 bpp的分辨率 (單一顯示输出)
內建於有顯示功能的處理器-支援 Intel HD Graphics：
1. 1個 HDMI介面，可支援高達 4096×2160@30 Hz的解析度
  支持 HDMI 1 .4版本及HDCP 2.3。

音效
1. 內建 Realtek® ALC1220-VB 晶片+ESS ES9018K2M DAC+TI OPA1622音頻放大器晶片
  * 前端音源插座提供的音效輸出孔支援DSD音訊。
2. 支援 DTS:X® Ultra
3. 支援 High Definition Audio
4. 支援 2/4/5.1/7.1聲道
5. 支援 S/PDIF輸出

網路
1. 1 x 內建 Aquantia 10GbE網路晶片(10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit)
2. 1 x 內建 Intel® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) (LAN2)

無線通訊模組
Intel® Wi-Fi 6E AX210
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.2
3. 支援 11ax 160MHz無線通信標準，可支援至最高 2.4 Gbps
  * 實際傳輸速度將因使用環境及設備而有所差異。
* Wi-Fi 6E及其 6GHz載波頻率支援可能會因國家/地區而異。

擴充槽
1. 1個 PCI Express x16插槽，支援 x16運作規格(PCIEX16)
  * 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至 PCIEX16插槽。
2. 1個 PCI Express x16插槽，支援 x8運作規格(PCIEX8)
  * 由於 PCIEX8插槽與PCIEX16插槽共享頻寬，所以當 PCIEX8插槽安裝顯示卡時，PCIEX16插槽最高以 x8頻寬運作。
  (PCIEX16及 PCIEX8插槽支援 PCI Express 4.0)*
  * 只有第十一代處理器支援此功能。
3. 1個 PCI Express x16插槽，支援 x4運作規格 (PCIEX4)
  (PCIEX4插槽支援 PCI Express 3.0)

多重顯示技術
1. 支援 AMD Quad-GPU CrossFire™及2-Way AMD CrossFire™技術

儲存裝置介面
CPU:
1. 1 x M.2 插座(支援 Socket 3, M key, type 2242/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)*
  * 只有第十一代處理器支援此功能。
Chipset:
1. 1 x M.2 插座(支援 Socket 3, M key, type 2242/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB)
2. 1 x M.2 插座(支援 Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2M_SB)
3. 6 x SATA 6Gb/s插座
  * M.2/SATA插座安裝注意事項，請參考「1-9 插座及跳線介紹」章節說明。
支援 RAID 0、RAID 1、RAID 5及RAID 10功能
Intel® Optane™ Memory Ready

USB
Chipset+Intel® Thunderbolt™ 4 Controller:
1. 2 x USB Type-C® ports on the back panel, with USB 3.2 Gen 2 support
Chipset:
1. 1 x USB Type-C® port with USB 3.2 Gen 2×2 support, available through the internal USB header
2. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
Chipset+2 USB 3.2 Gen 2 Hubs:
1. 6 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
2. 2 x USB 3.2 Gen 1 ports available through the internal USB header
Chipset+USB 2.0 Hubs:
1. 4 x USB 2.0/1.1 ports available through the internal USB headers (with the included front USB header extension cable)

內接插座
1. 1個 24-pin ATX主電源插座
2. 2個 8-pin ATX 12V電源插座
3. 1個 CPU風扇插座
4. 1個 CPU水冷風扇插座
5. 6個系統風扇插座
6. 2個系統風扇/水冷幫浦插座
7. 1個噪音檢測插座
8. 2個整合可編程 LED燈條/LED燈條延長線插座
9. 3個 M.2 Socket 3插座
10. 6個 SATA 6Gb/s插座
11. 1個前端控制面板插座
12. 1個前端音源插座
13. 1個 USB Type-C®插座，支援USB 3.2 Gen 2X2
14. 1個 USB 3.2 Gen 1插座
15. 1個 USB 2.0/1.1插座
16. 1個電源按鈕
17. 1個系統重置按鈕
18. 2個感溫線針腳
19. 1個 OC按鈕
20. 電壓量測點

後方面板裝置連接插座
1. 1個 Q-Flash Plus按鈕
2. 1個清除 CMOS資料按鈕
3. 2個 SMA天線連接埠(2T2R)
4. 2個 Thunderbolt™ 4接口(USB Type-C® 支援USB 3.2 Gen 2
5. 8個 USB 3.2 Gen 2 Type-A 連接埠(紅色)
6. 1個 HDMI
7. 2個 RJ-45埠
8. 1個 S/PDIF光纖輸出插座
9. 5個音源接頭

I/O控制器
1. 內建iTE® I/O 控制晶片

硬體監控
1. 電壓偵測
2. 溫度偵測
3. 風扇轉速偵測
4. 水冷系統流速偵測
5. 風扇故障警告
6. 智慧風扇控制
  * 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
7. 噪音偵測

BIOS
1. 2個256 Mbit flash
2. 使用經授權AMI UEFI BIOS
3. 支援DualBIOS™
4. PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

附加工具程式
1. 支援APP Center
  * APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
  @BIOS
  EasyTune
  Fast Boot
  Game Boost
  ON/OFF Charge
  RGB Fusion
  Smart Backup
  System Information Viewer
2. 支援 Q-Flash Plus
3. 支援 Q-Flash
4. 支援 Xpress Install

附贈軟體
1. Norton® Internet Security (OEM 版本)
2. cFosSpeed

作業系統
1. 支援 Windows 10 64-bit

PCB規格
1. E-ATX Form規格: 30.5cm x 27cm

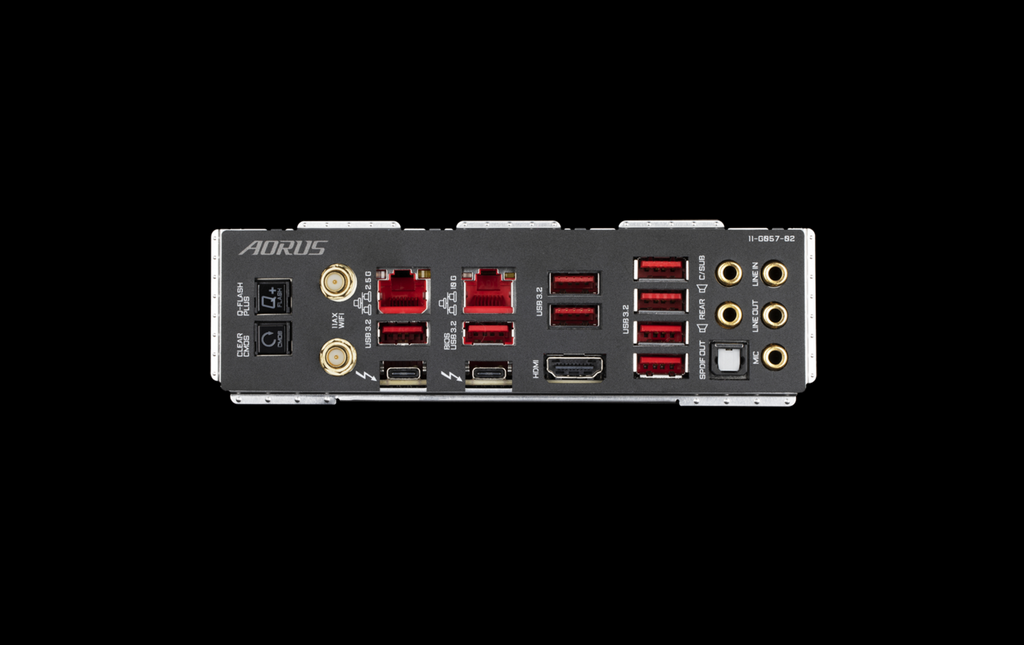

後方面板裝置連接插座

1個 Q-Flash Plus按鈕

1個清除 CMOS資料按鈕

2個 SMA天線連接埠(2T2R)

2個 Thunderbolt™ 4接口(USB Type-C® 支援USB 3.2 Gen 2

8個USB 3.2 Gen 2 Type-A 連接埠(紅色)

1個 HDMI

2個 RJ-45埠

1個 S/PDIF光纖輸出插座

5個音源接頭

主機板背面

熱導管

散熱馬甲

LGA1200

Z590 AORUS XTREME功能介紹

GIGABYTE Z590 AORUS XTREME因應市場需求搭載豐富的 USB 3.2 Gen2x2、3.2 Gen2、2.5G甚至 10G網路、音效插槽及 Thunderbolt 4/USB4等擴充介面，QFLASH+及 Clear CMOS等按鍵配置，更可以幫助玩家輕鬆完成簡易電腦故障排除或免安裝處理器更新 BIOS的工作。其中 Intel® 2.5Gbps乙太網路提供比千兆網路快 2.5倍的超高速傳輸，而 Intel® WiFi 6E 802.11ax網路晶片，具有全新的 6GHz專屬頻段可減少周邊電磁訊號干擾，提供千兆網路等級的無線網路效能，搭配具有 Smart Antenna功能的最新 AORUS三頻 (2.4GHz/5GHz/6Ghz)高訊號增益天線，傳輸速度可達 2.4Gbps，提供流暢的影像串流、更好的遊戲體驗，同時穩定性更高，有效減少斷線狀況，讓玩家可以依照需求在自由搭配使用有線與無線網路，讓網路連線更彈性更多元，降低斷線風險，體驗最佳網路連線效果

技嘉頂級的 GIGABYTE Z590 AORUS XTREME採用高訊噪比音效晶片，搭配 WIMA FKP2錄音室等級的電容，內建廣泛用於專業及音效設備的 ESS SABRE DAC晶片，搭配技嘉獨家的設計及 DTS：X® Ultra技術的加持，讓玩家不管在電競殺敵或影音娛樂，都可以享受層次豐富的音頻感受。此外還包裝配備附贈 USB Type C介面的 ESSential USB DAC，內建 ESS SABRE HiFi ES9280C PRO高階音效轉換晶片，讓玩家可以不用屈就於機殼內音效線路對音質的減損，直接享受 USB數位原音直接轉換為3.5mm音源輸出，或搭配採用私 USB Type C介面的手機跟平板等手持裝置，獲得更具沉浸效果的音效體驗
除了上述獨特設計之外，GIGABYTE Z590 AORUS XTREME承襲優良血統，搭載 LED燈並支援數位燈條等豐富技術，同時也採用全新 BIOS使用者介面設定輔以圖形化設計，讓設定更直覺掌握處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊，而 Q-Flash技術讓玩家可以在不安裝處理器、記憶體、顯示卡等周邊的情況下，用 USB隨身碟輕鬆讓系統的 BIOS維持在最新狀態

在 VRM導熱墊方面 GIGABYTE Z590 AORUS XTREME採用新一代的 LAIRD 7.5W/mK超高導熱系數導熱墊，提供比傳統用料的 4倍的熱傳導效果，進一步提供散熱效果。此外，AORUS主機板的金屬背板設計不但增加整體的強度，精選機種搭配的奈米碳塗層，更能進一步將背面電子元件及 PCB的廢熱快速排除的功能，避免因系統負載過重而過熱所導致的不穩定，兼具時尚與實用的特性。同時 GIGABYTE Z590 AORUS XTREME亦導入最新全覆蓋式 MOS散熱解決方案，以整合式一體成型大型金屬散熱片，提供 MOSFET更高散熱覆蓋率，加上多道剖溝和進氣孔設計，不但提供 2倍於傳統設計的散熱面積，還可讓可更多氣流通過散熱片以大幅改善了熱對流及傳導效能

除了 VRM硬體散熱設計之外，GIGABYTE Z590 AORUS XTREME也獨家導入最新的 Smart Fan 6技術，除了承襲上一代的多組測溫點、複合式風扇設計及噪音偵測等功能之外，更將風扇轉速控制點從 5個增加到 7個，以實現更精確、更輕鬆的風扇曲線來控制風扇轉速，同時曲線也讓玩家可以在斜率和梯級兩種模式間快速切換，以適應不同使用需求。其中斜率模式是傳統且直覺的線性風扇轉速曲線，而梯級非線性模式，可以讓風扇在指定溫度間隔間維持相同的轉速，避免風扇轉速忽上忽下造成的擾人噪音，讓玩家不用再受到風扇瞬間高速運轉噪音驚擾或感到惱怒。此外 EZ Tuning輕鬆調校設定及進階手動輸入模式，更讓玩家可以進一步掌控系統的溫控設定，確保電競主機在靜音、酷冷及高效能取得最佳平衡

除了為提升處理器效能及穩定性做足功課之外，GIGABYTE Z590 AORUS XTREME支援單插槽 32GB大容量記憶體，同時GIGABYTE Z590 AORUS XTREME採用 10層電路板設計，除了強化散熱之外也有助於超頻，而獨特的 Daisy Chain的記憶體走線搭配抗干擾遮罩設計，除了滿足較多電腦玩家的記憶體配置習慣及效能需求，更將記憶體線路全部走進 PCB內層佈局，外部金屬層 PCB則提供雜訊干擾防護，讓僅有安裝兩根記憶體的玩家也可以享受更穩定更高速的記憶體超頻效能，可以獲得至少 XMP 5000MHz以上的效能，超頻效能更是大幅提昇。更值得一提的是技嘉 Z590 AORUS XTREME主機板承襲上一代的 SMT Memory DIMM設計，記憶體插槽的焊點採用表面黏著焊接技術，不穿透電路板，減少電路板各層開纖布間的訊號對記憶體佈線的干擾，加上記憶體插槽底部的鉭質電容的訊號穩定功能加持，進一步強化高時脈 XMP的穩定性及超頻效果
對整體電腦配置的角度來看，除了處理器、記憶體之外，儲存裝置絕對是影響系統效能的關鍵要素之一

Z590 Chipset

GIGABYTE Z590 AORUS XTREME從電路板、PCIe插槽、M.2，甚至控制晶片皆採用嚴選的 PCIe 4.0設計，提供更好的訊號傳輸品質，搭配技嘉最新的 AORUS Gen4 7000s SSD可創造以 7000 MB/s讀取 2TB資料不掉速的優異表現
同時 GIGABYTE Z590 AORUS XTREME特別搭載三組 PCIe 4.0 M.2插槽設計，這三組從處理器直出的線路，不但提供超高速 NVMe M.2 SSD所需的高頻寬，更支援 RAID磁碟陣列建構，提供高達 20000 MB/s以上的讀取效能，當然在這樣高速運作下，SSD需要更完整的散熱解決方案，透過技嘉的THERMAL GUARD 2專利設計，提供 PCIe 4.0 M.2 SSD雙面散熱效果，讓 SSD在高速運作下，也不會有過溫而影響效能的情況

GIGABYTE AORUS NVMe GEN4 SSD 1TB
全球首款 PCIe 4.0×4控制晶片，Phison PS5016-E16控制晶片，採用 28nm製造技術製造。先進的製造工藝確保PS5016-E16搭配最新的 3D TLC NAND快閃記憶體時具有足夠的 ECC容錯處理能力。PS5016-E16還具有 8個 NAND通道及 32個 CE targets，並可支援 DDR4 DRAM快取和 PCIe 4.0 x4介面。而在其他功能部分，這顆全新控制器支援 NVMe 1.3協議、LDPC糾錯、損耗平均技術及超額配置技術，以提高固態硬碟的可靠性和耐用性

TOSHIBA BiCS4 NAND快閃記憶體顆粒透過增加層數至96層，來進行電路和架構最佳化，進而達到每單位面積更高的儲存空間。 AORUS NVMe Gen4 SSD固態硬碟的800MT / s吞吐量遠遠超過PCIe 3.0 x4設備，具有出色的儲存效能。憑藉新的PCIe 4.0介面控制晶片，AORUS NVMe Gen4 SSD固態硬碟可提供高達 5000 MB/秒的循序讀取速度和高達4400 MB/秒的循序寫入速度。PCIe 4.0 固態硬碟的順序讀取性能比PCIe 3.0 固態硬碟快40％。可提供更快、更順暢的遊戲串流和圖形密集渲染體驗，讓玩家為下一代的電腦運算做好準備

全包覆式純銅散熱片同時為配置在固態硬碟正反面的控制晶片和 NAND記憶顆粒等關鍵組件的進行散熱。與鋁製散熱器相比，純銅散熱片具有傳熱能力提高 69％，讓 AORUS NVMe Gen4 SSD固態硬碟獲得最佳的讀/寫散熱性能。相較於一般小型 M.2散熱片，AORUS NVMe Gen4 SSD固態硬碟採用的新型高效純銅散熱片，搭配正面的 27道剖溝，大幅增加了散熱表面積，讓固態硬碟在高速運作下產生的廢熱可以有效傳輸到散熱片，進而更快地獲得更好的熱平衡。此外，最佳化的剖溝角度設計，讓散熱片可以與不同方向的系統風流方向進行大量且快速的熱交換。這兩種獨特的設計確保了PCIe 4.0 固態硬碟的關鍵零件能夠在超高傳輸速率下保持最佳的工作溫度
