前言：
專為 Intel第 11代 Roket Lake處理器而生的 Z590主機板已於 CES 2021發表，Roket Lake為末代 14nm製程，核心數最高來到 8C/16T之外，單核心頻率也將來到 5.0 GHz以上 (Thermal Velocity Boost) ，如果您正在尋找新的內容創作或遊戲機，Z590加第 11代 Roket Lake處理器將會為您帶來全新遊戲體驗
ASUS Z590產品涵蓋了 ROG MAXIMUS XIII、ROG STRIX、TUF GAMING、PRIME系列，這些主機板均採用了增強型 VRM，以及 M.2散熱的解決方案，在連接方面均配備了板載 USB 3.2 Gen 2X2 Type-C、高達 10Gb的乙太網路、WiFi 6E，此外，還有 AI超頻、AI散熱、AI網絡和雙向 AI降噪
本日主角 ASUS ROG STRIX Z590-E GAMING WIFI屬於平價 Intel Z590 LGA 1200 ATX主板，帶 PCIe 4.0、14 + 2組合功率級，雙向 AI噪聲消除，人工智能超頻，人工智能散熱，人工智能網絡，WIFI 6E（802.11ax），雙 Intel 2.5 Gb乙太網路，帶有散熱器，USB 3.2 Gen 2，SATA和 AURA Sync RGB燈效的四路 M.2連接器
- Intel Socket LGA 1200，適用於第 11代Intel Core處理器和第 10代Intel Core，Pentium Gold和 Celeron處理器
- 強大的電源解決方案： 14 + 2功率級，帶 ProCool II電源連接器，高品質合金扼流圈和耐用電容器，可支持多核處理器
- 優化的散熱設計：VRM和鋁製 I / O散熱器，L形熱導管，板載 Trio的 M.2散熱片，包括 M.2背板，可為 PCIe 4.0 M.2插槽改進散熱
- 高性能網絡：板載 WiFi 6E（802.11ax），雙 Intel 2.5 Gb乙太網路和 ASUS LANGuard
- 最佳遊戲連接性：支持 HDMI 2.0和 DisplayPort 1.4輸出，並具有四路 M.2和 USB 3.2 Gen 2 Type-A和 Type-C連接器
- 智能控制：華碩專有的軟體和固件實用程式，可簡化設置並提高性能：AI超頻，AI散熱，AI網絡和雙向 AI降噪
- DIY友好設計： M.2 Q-Latch彈簧鎖，預安裝的 I / O擋板，BIOS FlashBack，Clr CMOS按鈕，Q-Code和 FlexKey
- 無與倫比的個性化設置：ASUS專有的 Aura Sync RGB燈效，包括 RGB插座和 Gen 2可尋址插座
- 業界領先的遊戲音效：與 ALC4080高保真音頻與 Savitech SV3H712放大器，帶DTS沿聲音鬆散的和 Sonic Studio III
- 知名應用程式：捆綁 1年 AIDA64 Extreme訂閱和集成了 MemTest86的直觀 UEFI BIOS dashboard
CPU
Intel Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors
晶片組
Intel Z590 Chipset
記憶體
Memory Channels:4 x DIMM (Dual Channel Memory Architecture)
Max Memory Size:128GB
顯示晶片
1 x DisplayPort 1.4
1 x HDMI 2.0
資料儲存應用
Supports 4 x M.2 slots and 6 x SATA 6Gb/s ports
區域網路
2 x Intel 2.5Gb Ethernet
USB連接埠
Rear USB:Total 10 ports
Front USB:Total 7 ports
Intrernal I/O Connectors
1 x Thunderbolt 4 (onboard)
作業系統
Windows 10 64bit
主機板尺寸
ATX
30.5公分 x 24.4公分
ProCool II
實心插插座的規格非常嚴格，可確保與 PSU電源線進行齊平接觸，ProC00l II具有額外的金屬護甲可改善散熱，連接器的低阻抗有助於防止熱點並提高可靠性
OPTIMEM III
OPTIMEM III釋放 DDR4性能，隨著大容量 DRAM套件在市場上的上市，它滿足了使用者對系統的容量需求。因此，要最大化 DRAM的性能成為第一要務。為了趕上最新趨勢， ROG MAXIMUS XIII設計方法從 T Topology到 Daisy Chain，並實現 DDR4 OC能力的新高度
Daisy Chain的跟蹤設計確保信號直接傳遞到 DIMM A2和 B2 。通過減少信號反射，它
增強系統時的效率，每個通道超頻一個 DIMM
Daisy Chain能使 ROG MAXIMUS XIII最大化超頻能力至 4800MHz+，此方法具有平衡功能，跟蹤長度到兩個 Dimm在一個
通道，這會引起反射每個通道 OC 下一個 Dimm場景和顯著限制性能
AI MOBO
ASUS exclusive Al-powered technologies
Al Overclocking
AI Cooling
Al Networking
Two-Way Al Noise Cancelation
智能優化升級到 2.0技術，包括 AI智能超頻、AI智能散熱、AI智能網絡、AI智能降噪
AI Overclocking
AI智能超頻技術利用算法和數據庫，為系統給出超頻設置建議，輕松挖掘頻率極限
AI Cooling
強大的 PC需要一個深思熟慮的冷卻系統，並且不斷降低內核計數和時鐘速度，因此創建了 AI智能散熱，AI智能散熱可以更精密地控制風扇和溫度，減少系統風扇噪音，降低風扇負載，兼顧安靜、高性能
一個全新的風扇控制
系統，在持續負載下可將系統風扇噪音降低高達 37%之 5dB
領先同業的 Q – Fan， 當 CPU低速時關閉前風扇， 以降低更多的噪音及必要的保持散熱
AI Networking
AI智能網絡可以高效優化網絡設置，智能調整應用帶寬，降低遊戲延遲
雙向降躁
AI智能降噪不僅可以降低自身麥克風輸入的噪聲，還可以降低揚聲器中來自隊友語音中的噪聲，在遊戲或直播時可聽到更清晰的聲音，讓您在無噪音環境下易於溝通
最新的音訊實用程式利用一個龐大的深度學習資料庫來降低來自麥克風和傳入音訊的背景噪音
分散注意力的鍵盤咔嗒聲、滑鼠咔嗒聲和其他環境噪音可以巧妙地消除，因此您可以聽到和聽到水晶般清晰的聲音，同時進行遊戲或呼叫
Intel Wi-Fi 6E
Wi-Fi 6E無線網卡，支持 6GHz高速頻段
2.5G網速
Superb Connectivity
Thunderbolt 4
更好的安全性和更多的使用方案
Thunderbolt 4將需要 Intel VT-d DMA 保護和支援配件，如具有4 Ports Thunderbolt 4 的銜接站。新最低規格，包括未來到來更快的 Thunderbolt 4驅動器，保證兩個外部 4K顯示器和能力
從 Thunderbolt 4個埠中至少充電一個超薄的筆記本。這些同樣超過 USB4規格，它使用相同的 Port
New Supermefx
ROG Clavis Type-C DAC
M13E(G)獨有 ROG Clavis USB Type-C DAC，利用發燒級ESS數模轉換器，提供沉浸式遊戲和聽覺體驗
音訊混合器簡化流式處理
新的音訊波工作室虛擬音訊混合器允許您結合不同的音訊流與您自己的麥克風輸入，以便你可以使用 OBS或 Xsplet輕鬆擷取所有聲源
1.選擇錄音裝置
啟用虛擬混音器並選擇麥克風或記錄設備
2.加入入混音串流
按下「+」圖示以允許遊戲、媒體播放機或
與麥克風混合的通信軟體音訊，單獨調整每個應用程式的音量級別
3.使用聲音測試儀測試您的音訊串流
使用聲音測試儀錄製和播放的短片音訊輸出，如果有任何卷問題，您可以調整應用程式音量或添加延遲偏移量確保一切同步
DTS Sound Unbond
空間聲音
DTS聲音未綁定利用 Microsoft的空間聲音 API 為您提供更高水準的環繞聲沉浸式
立體聲給你一個左右通道。一般來說，這是最好的聽音樂時使用的格式。
虛擬環繞聲
虛擬環繞聲將另一個軸添加到聲場，並允許聲音在你周圍 360度圓中無縫移動
空間聲音
空間聲音使用基於物件的映射以添加 Z軸，這允許您聽到來自上述兩個聲音或下方
風扇配置
ASUS Hydranode
ROG Fan Controler
Fan Xpert 4
GPU 溫度圖譜
單個風扇現在可以連結到多個感測器，包括相容顯卡上的 GPU二極體。這允許系統回應不同的工作負載， 例如遊戲會話， 不成比例之 GPU渲染造成對處理器的衝擊
水冷專用插座
ASUS Hydranode
RGB專用插座
可定址 Gen2插座
可定址第 2代插座能夠檢測第二代可定址 RGB設備上的 LED數量，從而允許軟體自動針對特定設備定製照明效果，新插座還提供與現有 Aura RGB的向後相容性
預裝 I/O後擋板
新設計的預裝 I/O後擋板增加了 ESD恢複能力：是行業標準的兩倍
知名應用程式綑綁
AIDA64
MEMTEST86
顯示卡支撐架
ASUS ROG STRIX Z590-E GAMING WIFI開箱
ASUS ROG STRIX Z590-E GAMING WIFI是 ROG系列中較平價的主機板，ASUS ROG STRIX Z590-E GAMING WIFI擁有 2個 USB 3.2 Gen 2 Type C Front Connectors、 8個 SATA Ports
作為 Z590平價版本 ASUS ROG STRIX Z590-E GAMING WIFI一樣擁有最佳的處理器核心的電源和溫度管理，ROG STRIX Z590-E GAMING WIFI的供電由 14 + 2功率級組成的 8相 VRM，並由指定的 SA和 IO監管處理適用於該平台的任何 CPU
在 Z450上，善用 AI手動超頻功能及電壓監控可將超頻發揮，因為 ROG STRIX Z590-E GAMING WIFI之數據監控乃採用差分感應，而不是從表上獲取讀數，電路直接從晶片上讀出 Vcore，從而提高了準確性
Optimem III增強功能可減輕噪音並提供對 DDR4-4700的支持，PCH附近還有另外一對全尺寸 M.2插槽，各種機載風扇，泵和水循環集管在策略上都放置在了液冷設備上
由板載的風扇擴展卡支持，該卡增加了遠程風扇，RGB燈條和散熱片的選擇探頭連接，以使保持整潔，通過 UEFI或 Fan Xpert 4軟體控制連接的風扇和冷卻

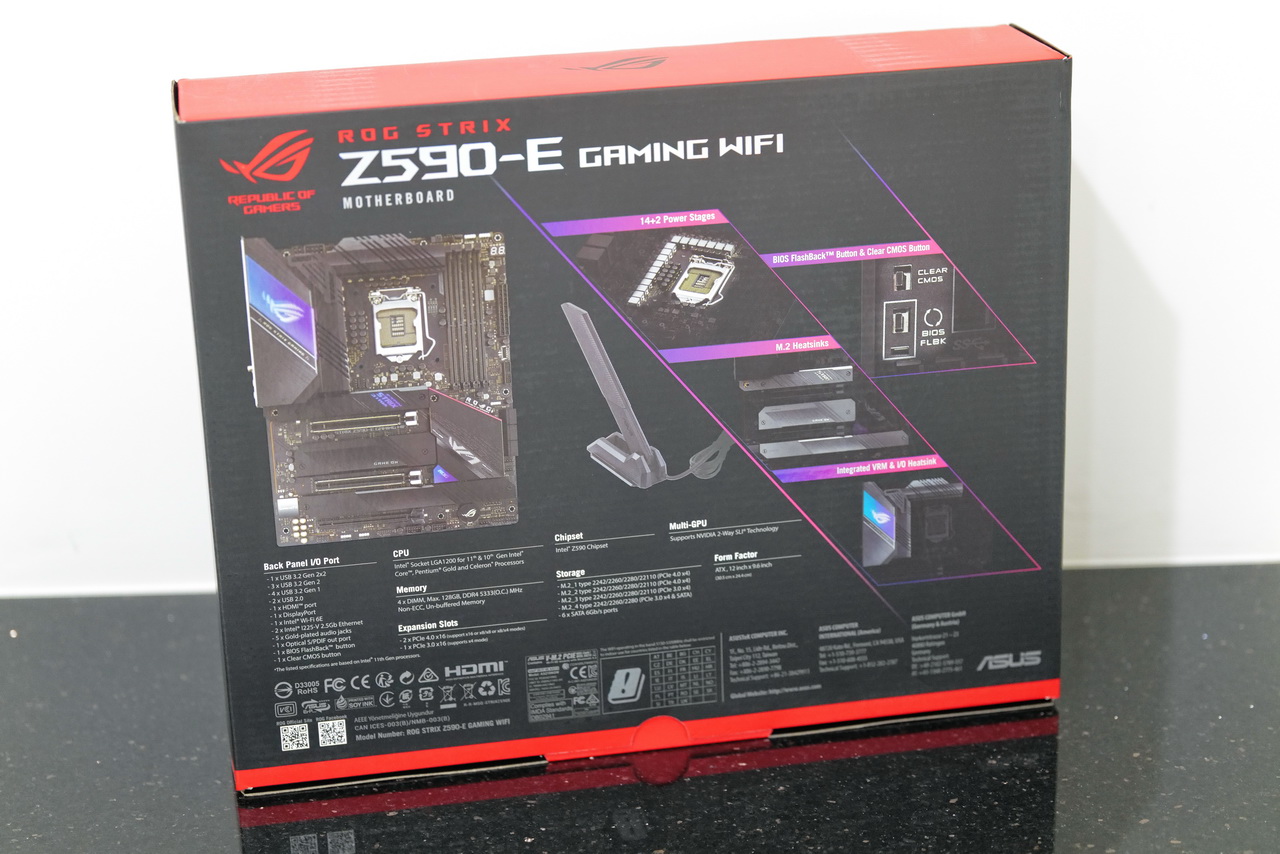

ROG STRIX Z590-E GAMING WIFI彩盒

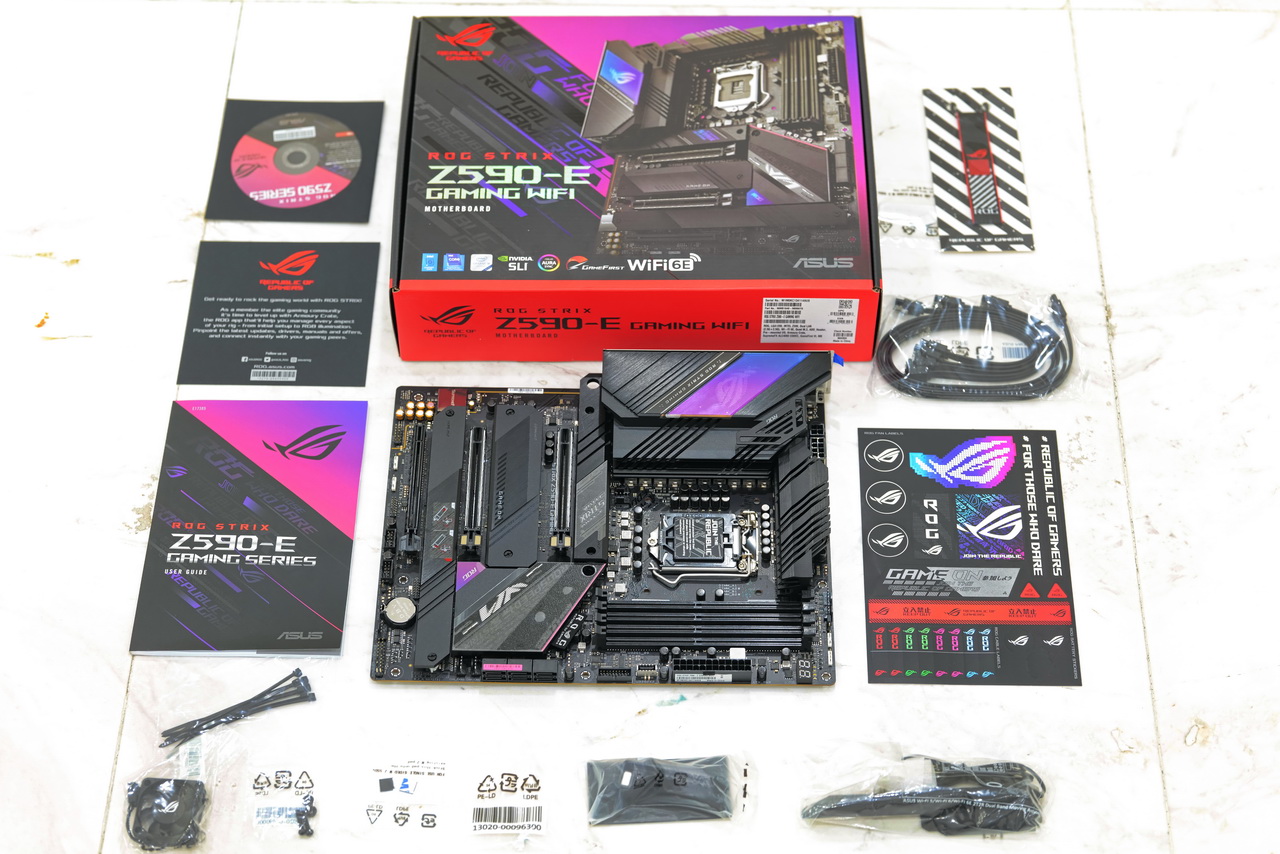

配件
一份 ROG感謝卡，一個 M.2硬碟螺絲包，一個 USB Flash Driver，一份驅動光碟，二份說明書，4X SATA3數據線，一根燈條延長線，一根細長燈條延長線，一個 ROG貼紙，一個 ROG杯墊，一個立式 2 X2雙頻 WiFi移動天線，一個 Q-Connect ，一個 Fan Extension Card II，一個 ROG束線帶，一個 ROG標誌金屬貼紙，一個小風扇等

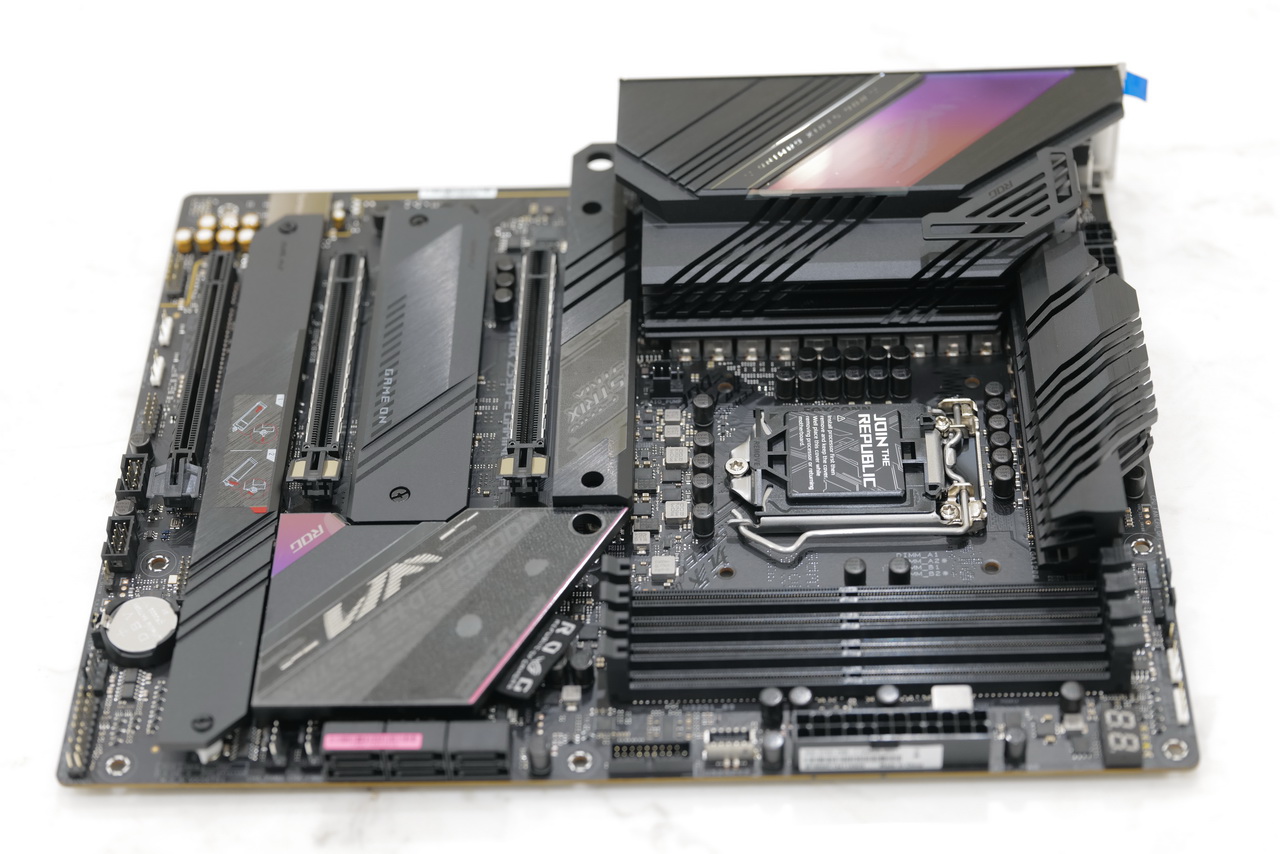

ROG STRIX Z590-E GAMING WIFI鳥瞰
板載 4 x M.2 slots and 8 x SATA 6Gb/s ports在散熱馬甲下 M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA
modes)
ROG STRIX Z590-E GAMING WIFI有鋁製熱導管散熱器連接 VRM，以及超大尺寸 M_2和 PCH散熱片並擁有 8個 PWM / DC接頭，包含 CPU_Fan (1A/12W)、 Q-Fan Top Center、CPU_OPT (1A/12W) 、AIO_PUMP (1A/12W) 、H_AMP (3A/36W) Q-Fan Bottom-Right、CHA_FAN1(1A)12W) Q-Fan Center-Left、CHA_FAN2 (1A/12W) Q-Fan Center-Right、CHA_FAN3(1A)12W) Q-Fan Bottom-Right、W_PUMP+
在 PCIe插槽方面有 2 x PCIe 3.0 x16 skot、1 x PCIe 3.0 x4 slot

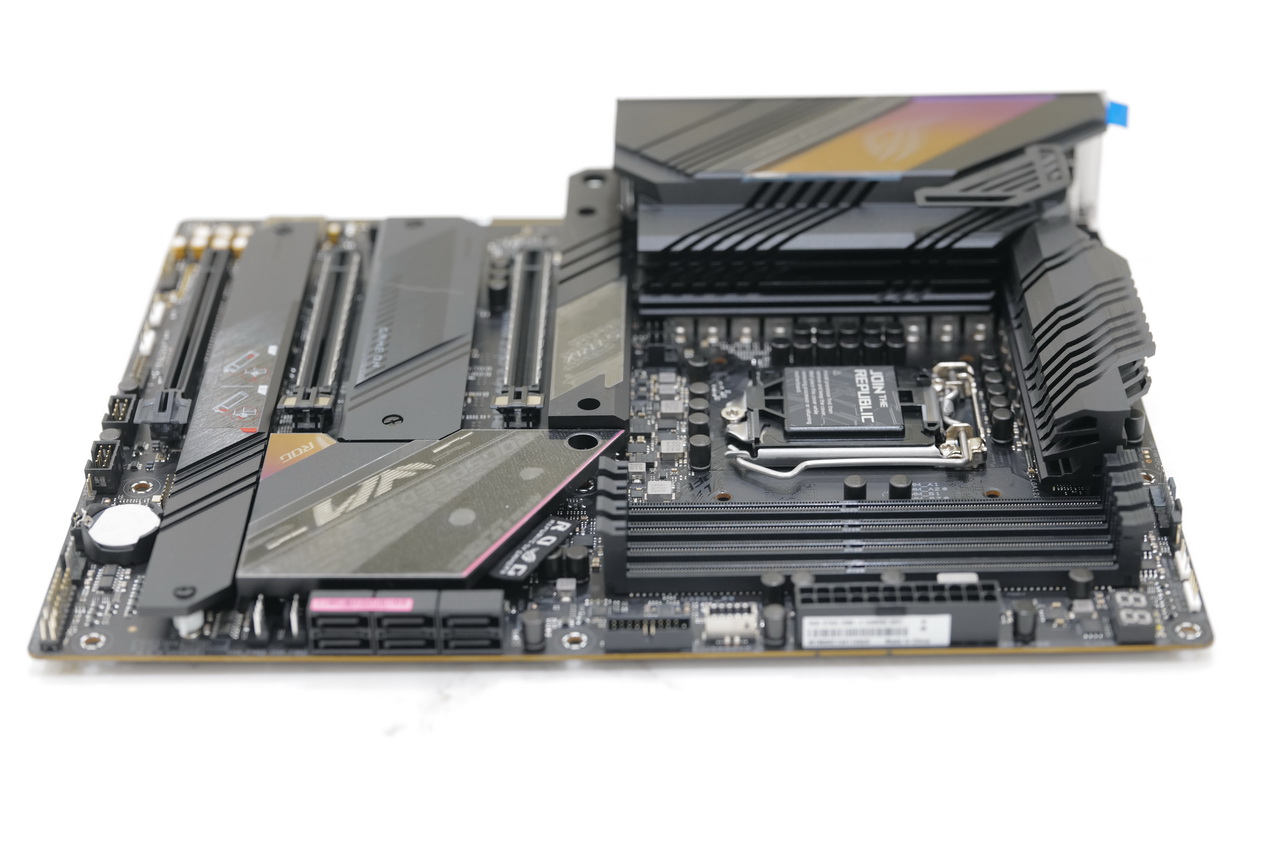

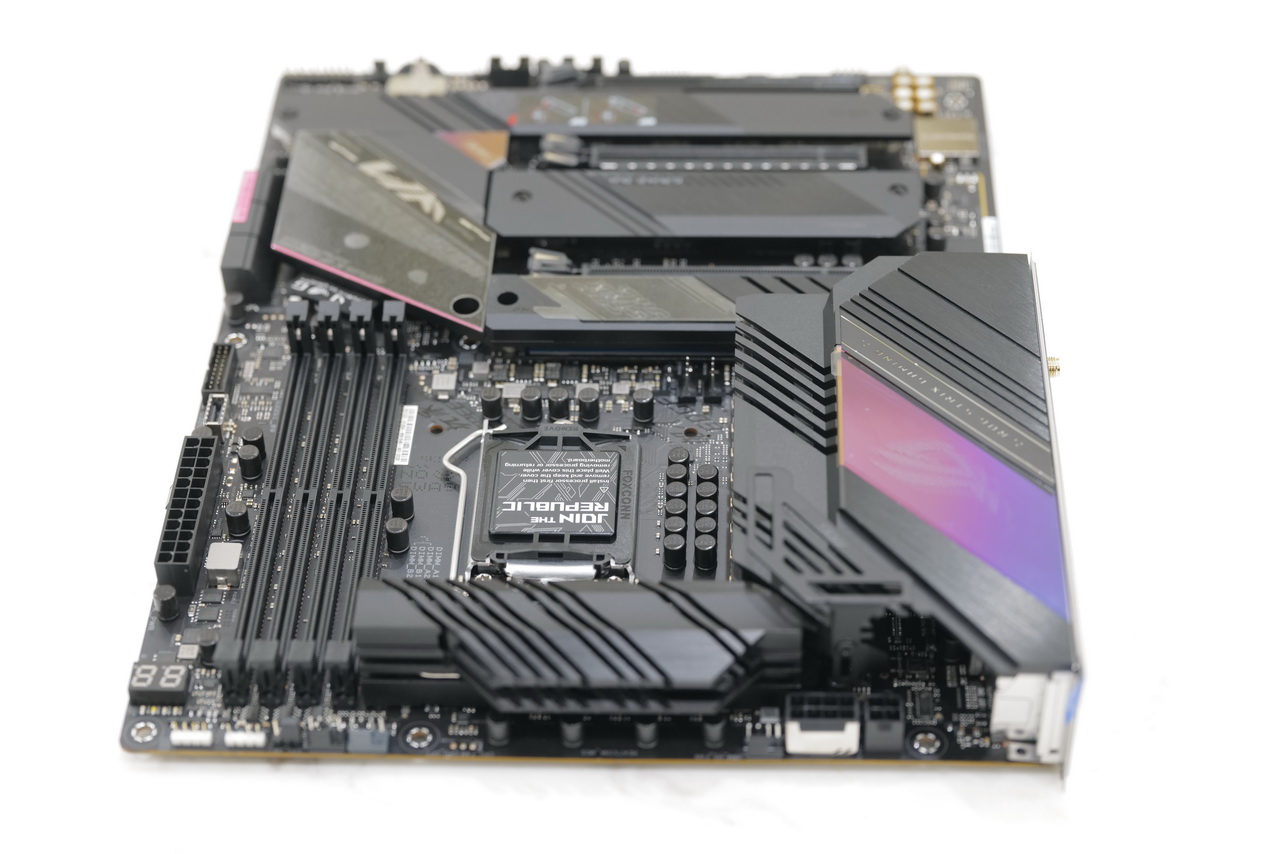

散熱裝甲側視
雖然 CPU頻率是 Z590最大的亮點，但對於 Roket Lake還不只於此，在記憶體頻率方面 Z590支持預設 DDR4-2933，透過改進 OptiMem III跟踪解決方案，ROG STRIX Z590-E GAMING WIFI可超頻到 DDR4 4700+
6個 SATA 3.0接口
支持 RAID陣列及外置 USB3.0延長線端口並支援 Intel Rapid Storage Technology supports Raid 0, 1, 5, 10
為了因應 5.0GHz以上的功耗將會來到 250W+，Z590主機板 VRM的散熱也將非常重要，ROG STRIX Z590-E GAMING WIFI在所有 VRM上使用了彎曲的散熱導管，並且還提供了一個額外的主動式散熱風扇
晶片組散熱片 ROG布徽

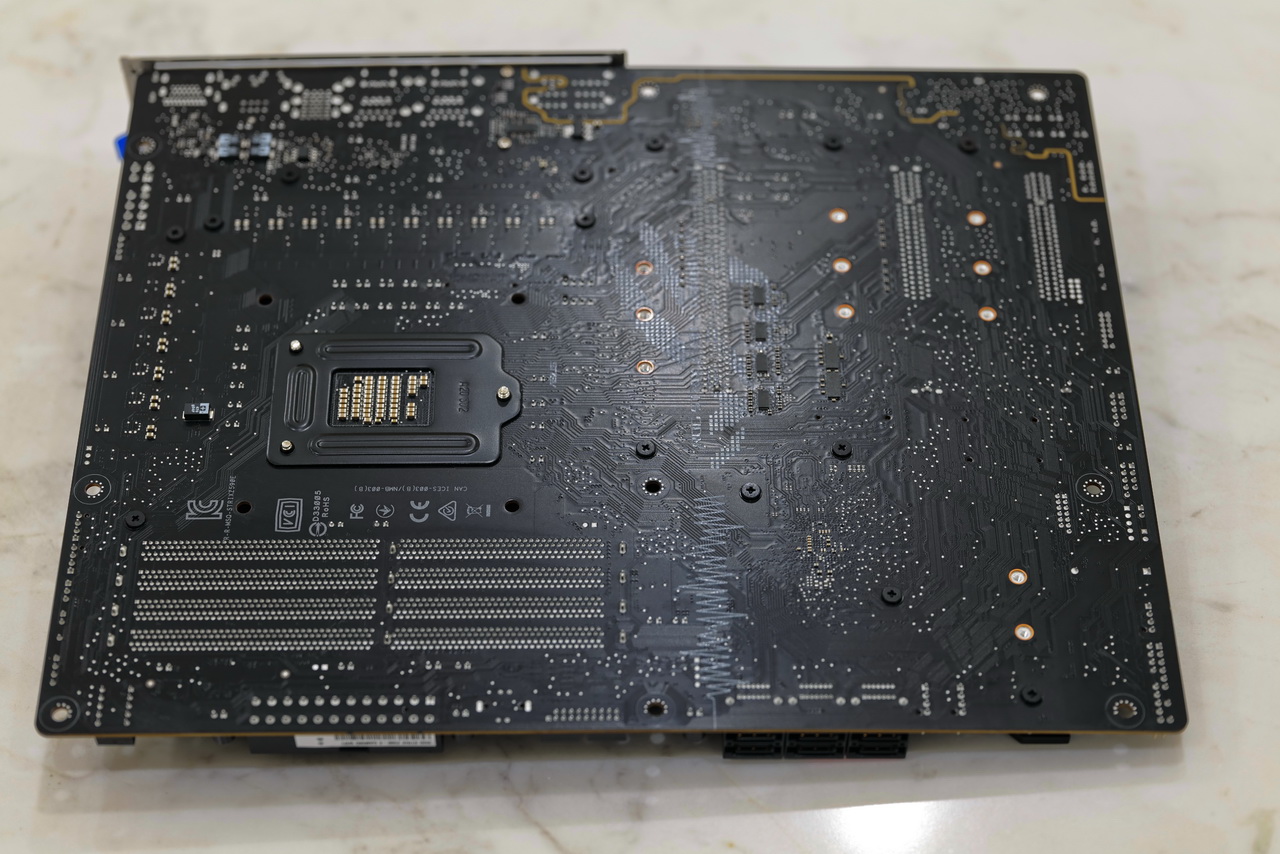

主板背面並無防彎散熱裝甲

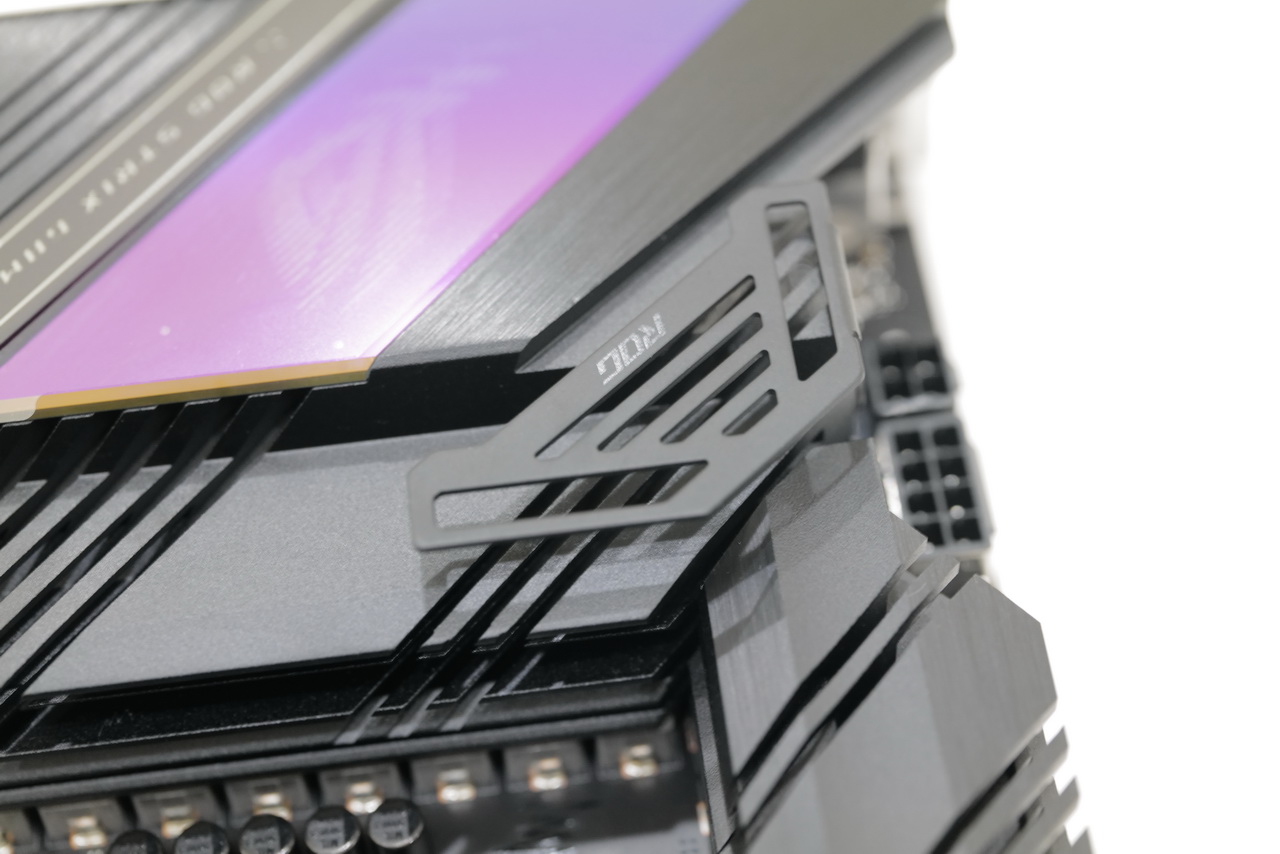

厚實的散熱裝甲

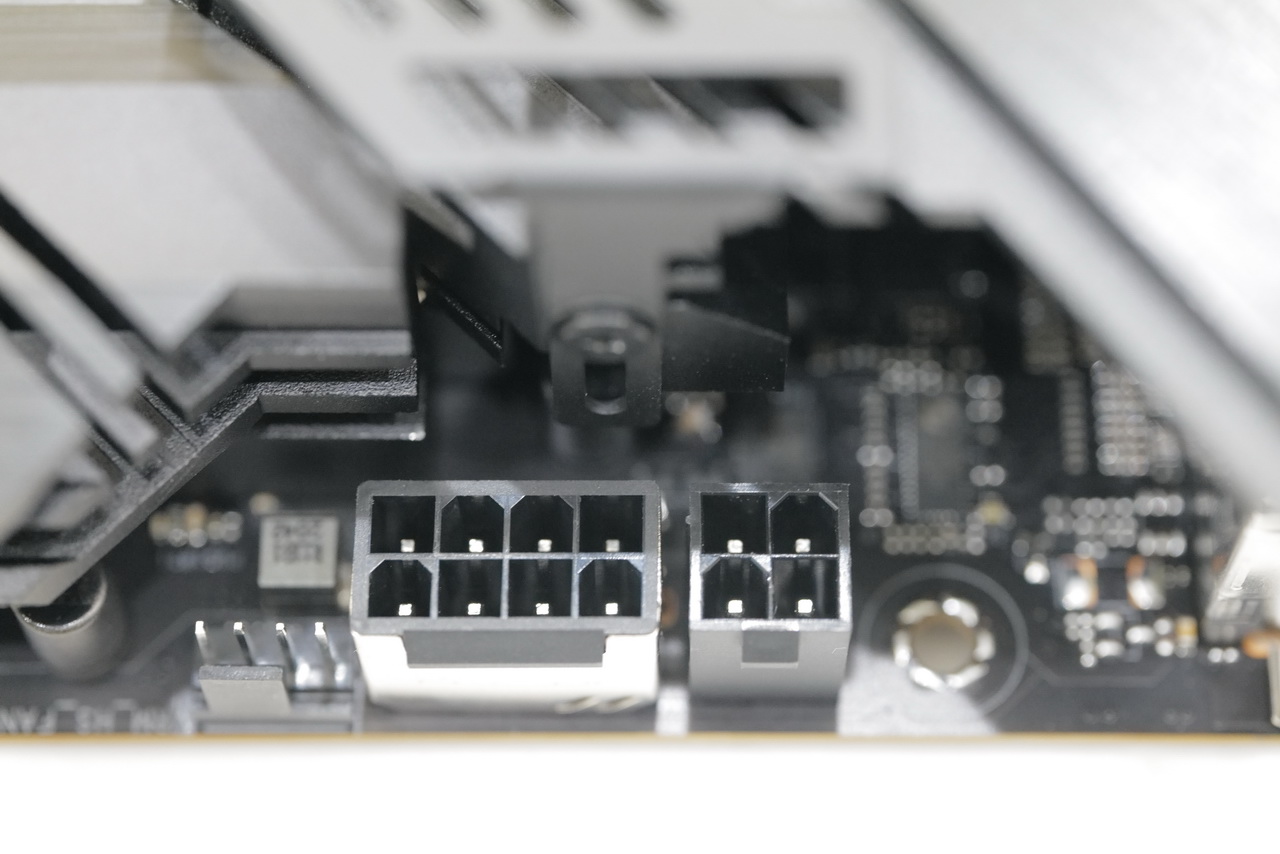

8+4 PIN 12V CPU供電

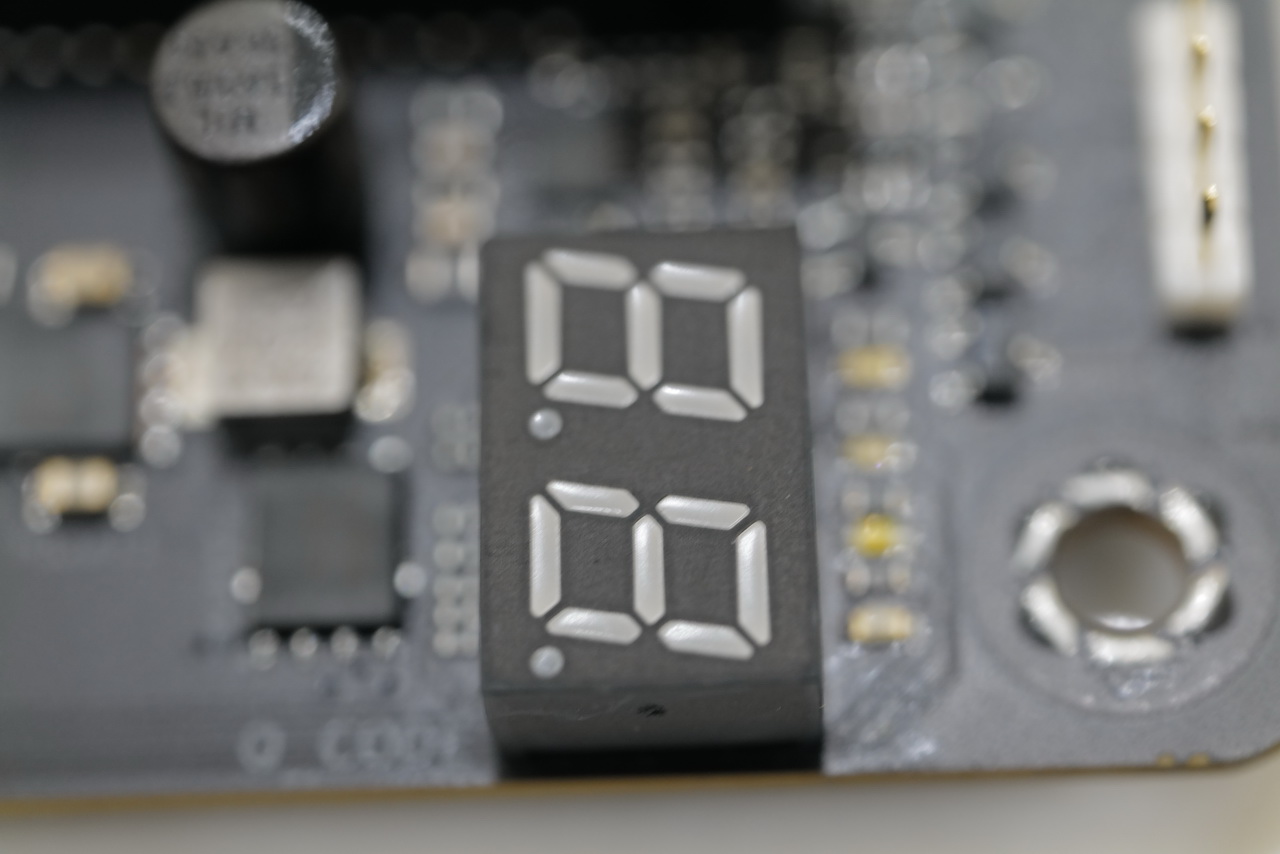

Debug led
Q-Latch彈簧鎖，定位後旋轉 90˚鎖緊

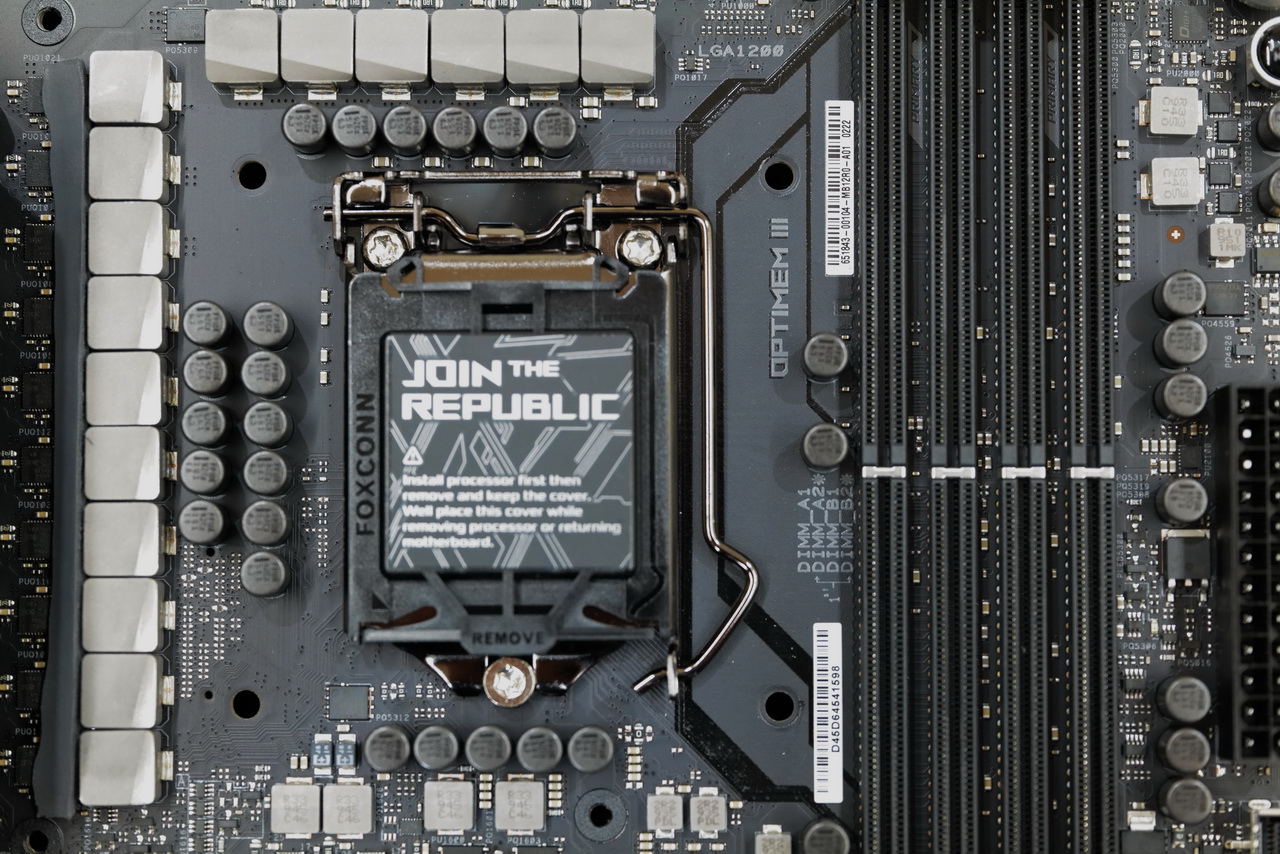

LGA1200
LGA1200有 1200個針腳觸點，雖然插槽尺寸與 LGA 1151插槽相同 (37.5mm x 37.5mm)，但防呆位置不同，所以之前的處理器將無法安裝在LGA1200插槽上，但插槽四周的固定散熱器孔位與孔距與之前相同

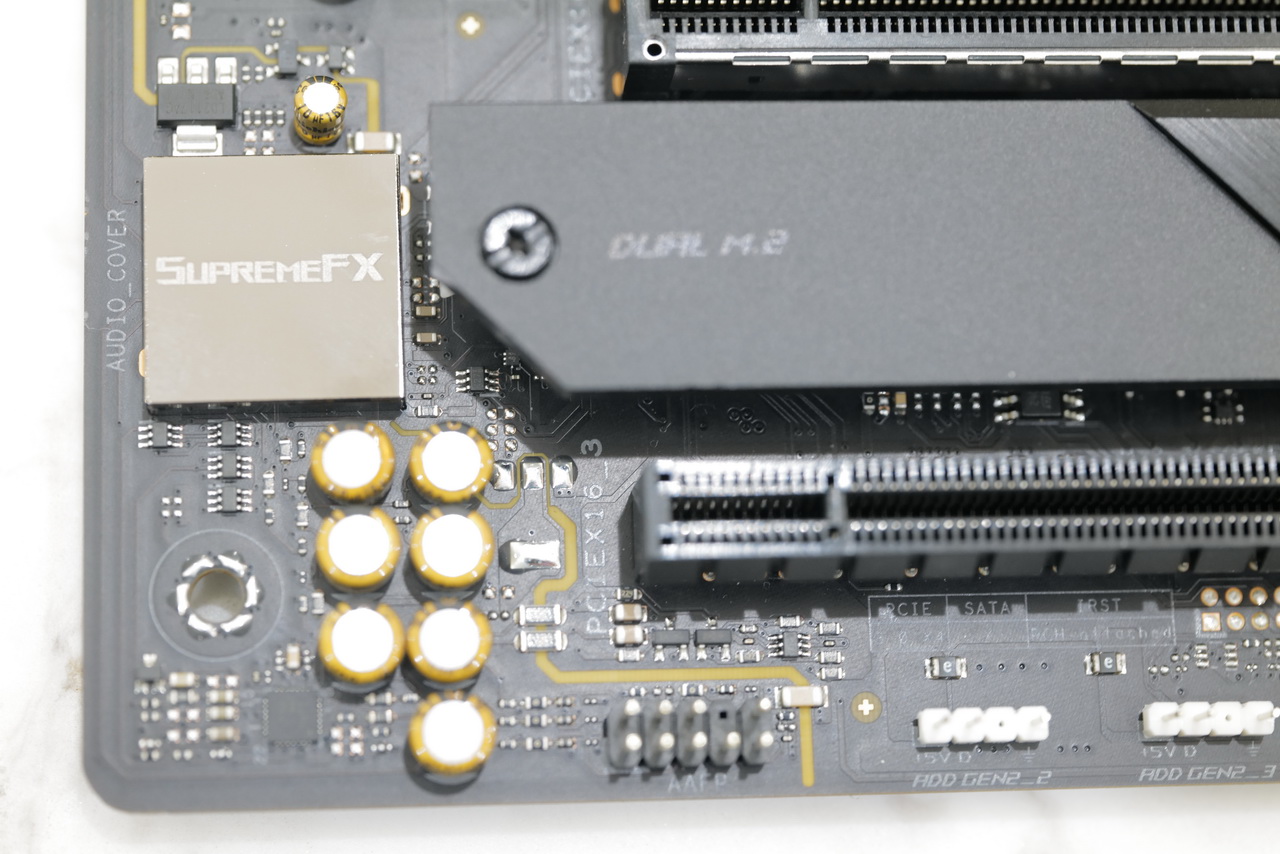

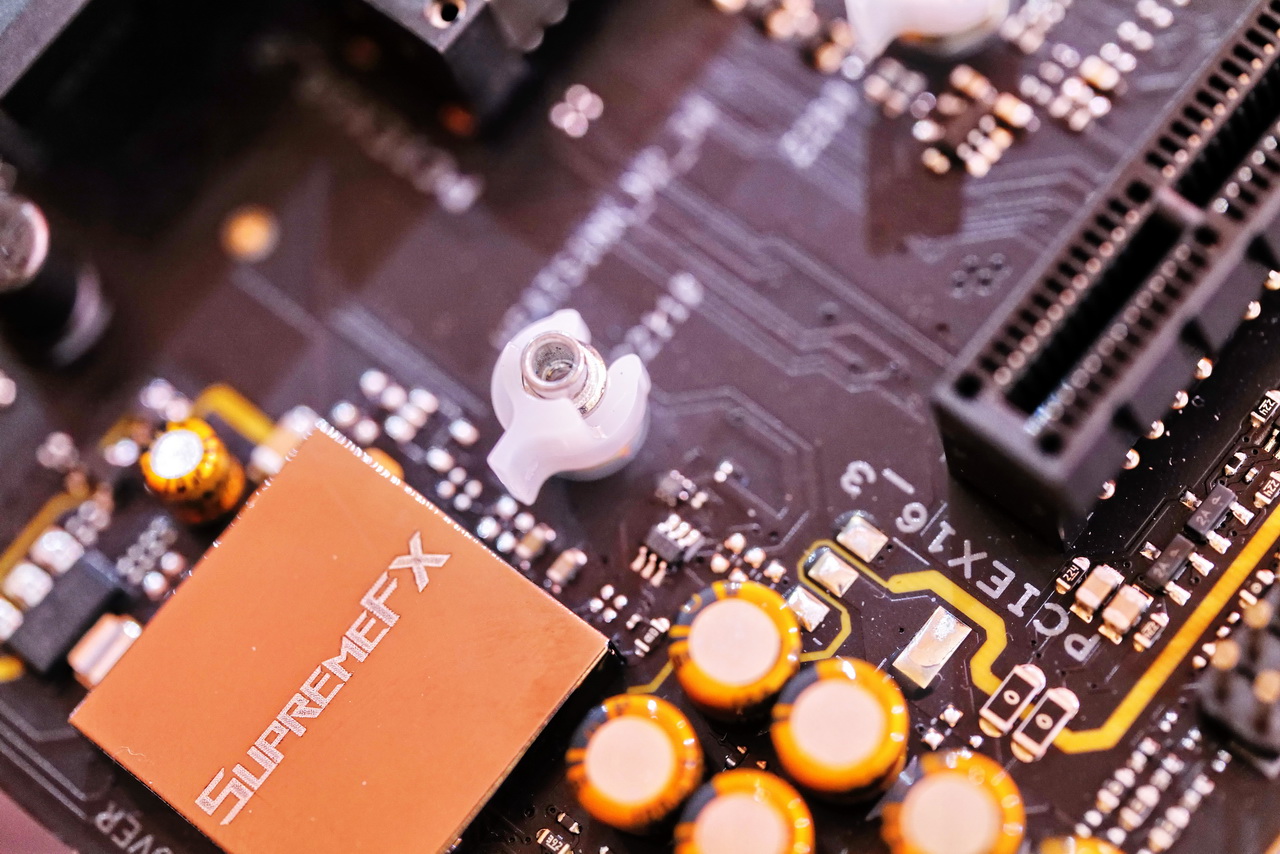

SupremeFX S1220音效晶片與 ESS ES9023P DAC
SNR輸入和120dB SNR輸出，允許用戶以最小的噪聲進行流式傳輸和記錄，編解碼器還具有一個耳機放大器，可提供 2.1Vrms輸出，驅動能力高達 600歐姆，以及感知所連接耳機阻抗的能力
M12H的前面板輸出由 SABRE 9023P驅動，並利用 ESS Hyperstream DAC提供精確定位和權威動態的架構
增益的阻抗範圍如下：
Performance 0-50Ω
Powerful 51-109Ω
Extreme 110Ω<
兩個可尋址和兩個 5050 RGB接頭

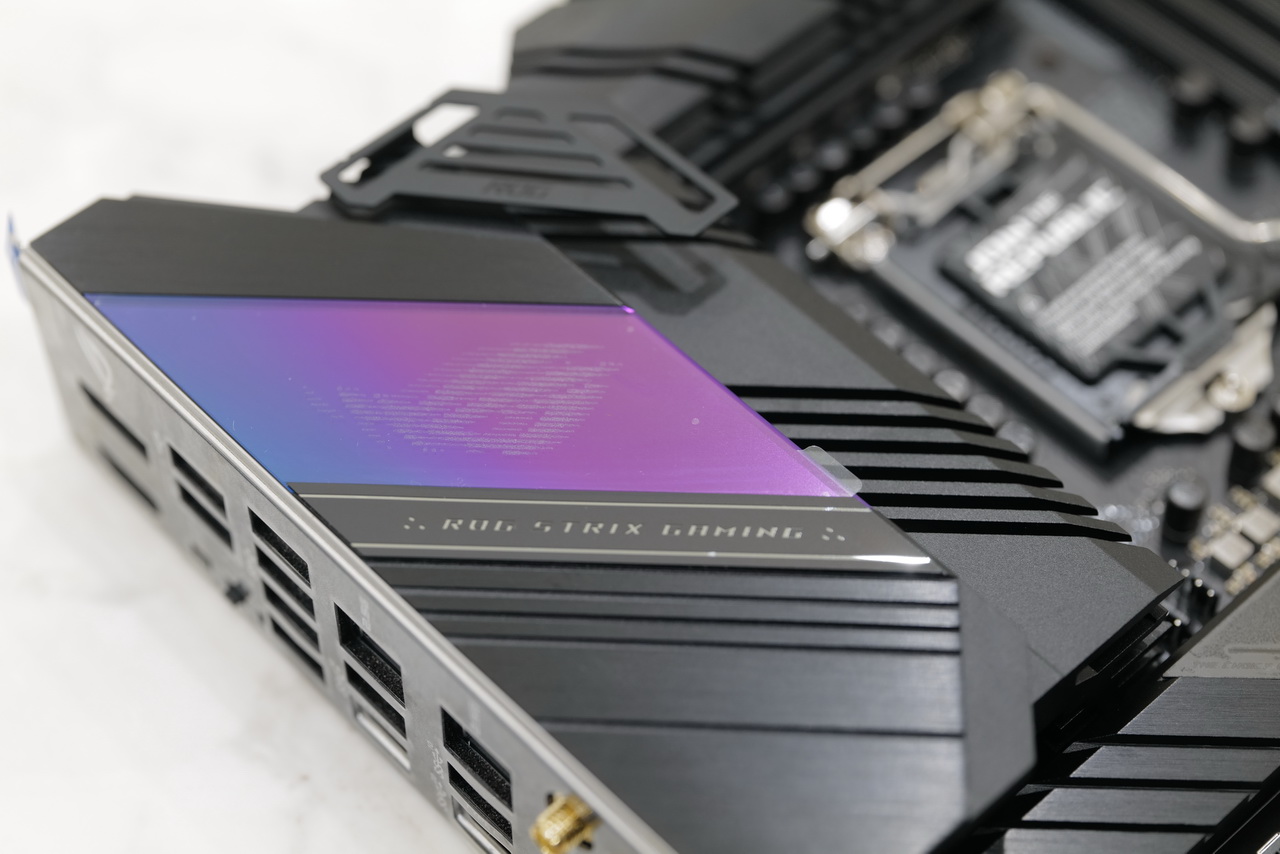

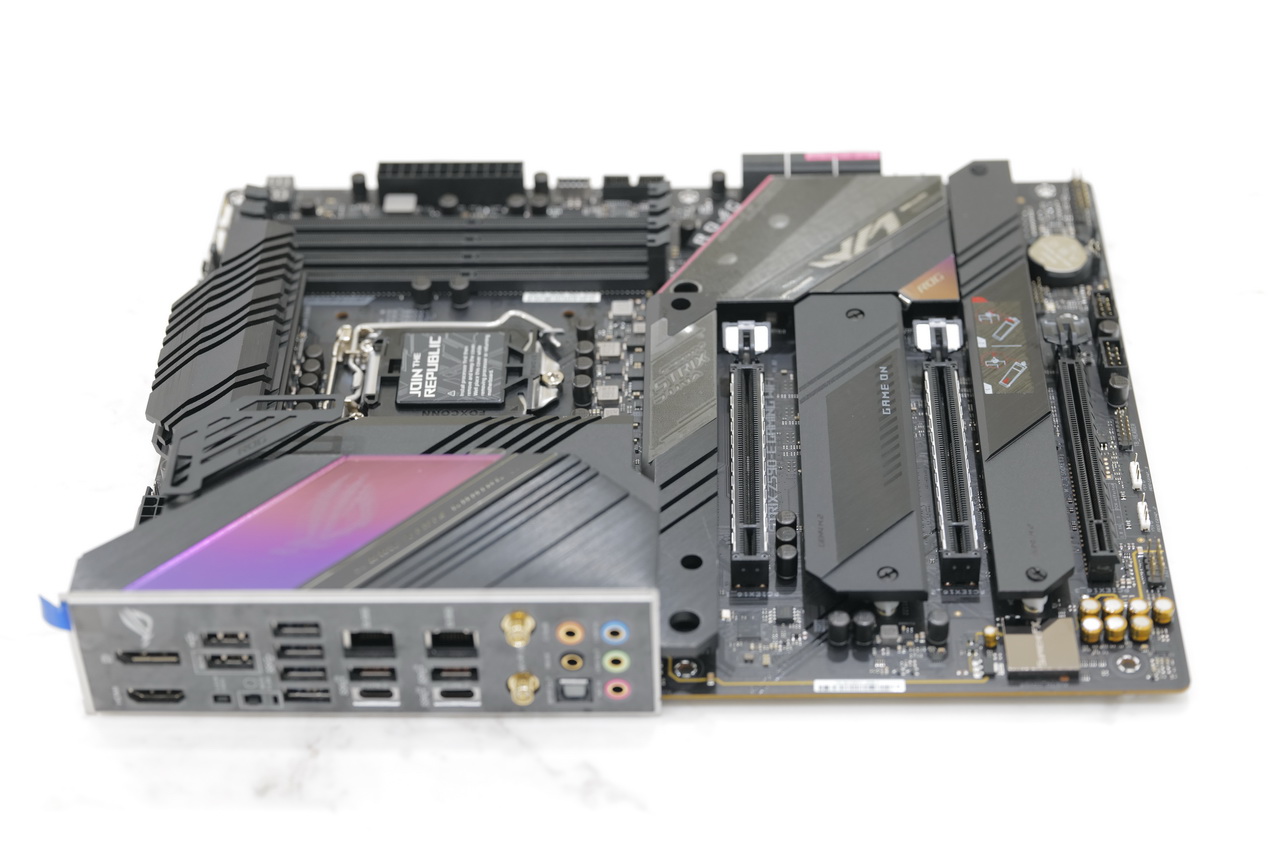

一體成型的 I / O裝甲
包括了 CMOS復位鍵以及 USB BIOS Flashback按鍵，4x USB 3.1 Gen1，2x USB 3.1 Gen2(2 Gen2 Type-C，2x USB 3.1 Gen port(s)，鍍金音頻與 Wi-Fi接口(Intel Wi-Fi 6 AX201 2.4 Gbps)
1x ASUS Wi-Fi Module
1x Intel I225-V Ethernet port
2x 2.5Gb Ethernet port
5x audio jacks
1x Optical S/PDIF out port
1 x DisplayPort 1.4
1 x HDMI 2.0
晶片及細部特寫
Z590 Chip
14+2相數位供電
SiC MOSFET
ROG TPU
PROCLOCKII超頻
BIOS Chip
AURA Chip
ASM1480
Winbond 25Q256JVEQ Chip 256MBit SPI閃存，WSON-8
Digi+ ASP1103記憶體主控搭晶片搭配兩相數位供電設計
ESS ES9023P DAC

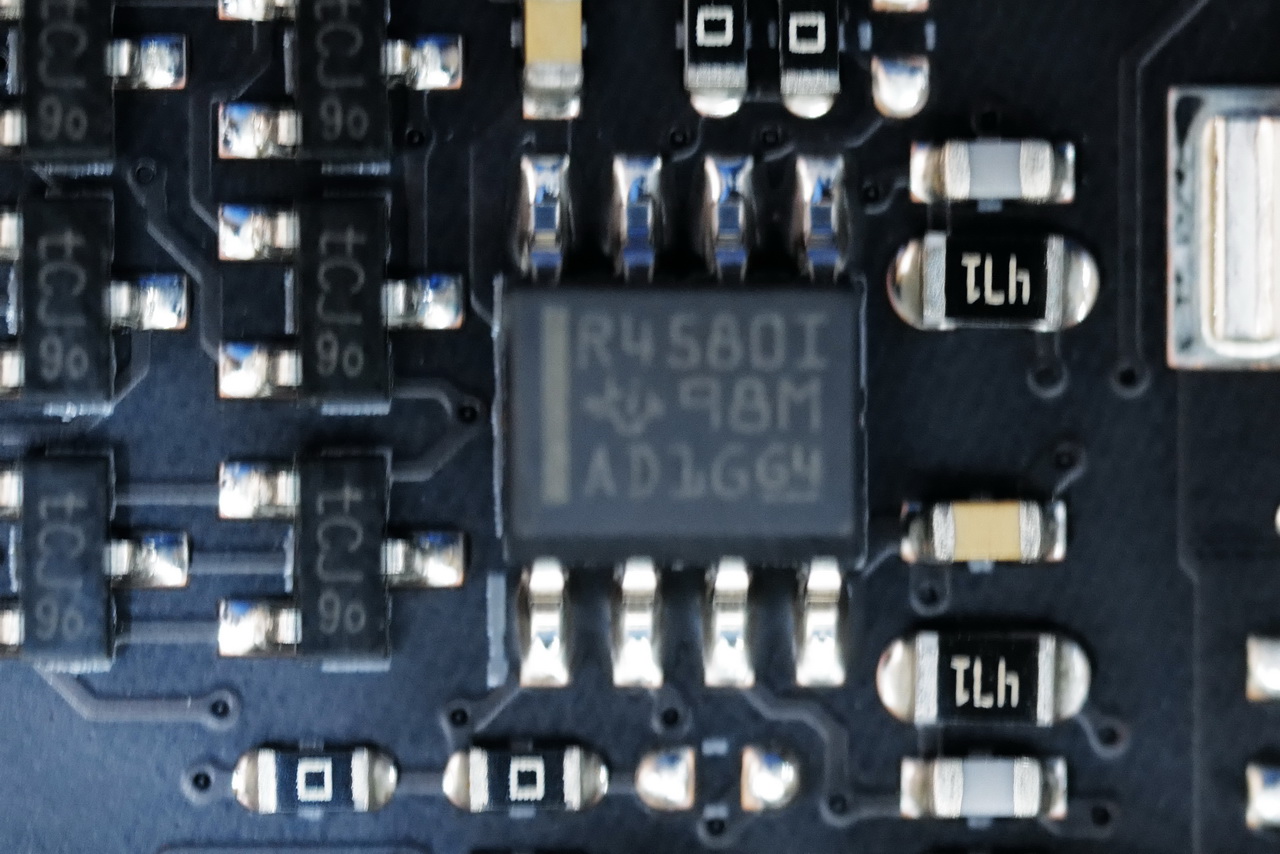

R4580I音頻晶片
NUVOTON NCT6798D Chip
ASM1543 USB3.1 Type C
P13EQX 1004B1ZHE ReDriver Chip for USB3.2
ASM1074 Chip Chip for USB3.0
全新第 11代 Intel Core S-Series桌上型處理器在 ASUS ROG ASUS ROG STRIX Z590-E GAMING WIFI之測試
將在 3月發表，敬請持續關注
