ASUS ROG STRIX Z490-E GAMING介紹

前言:
專為 Intel第 10代 Comet Lake處理器而生的 Z490主機板終於可以在 4/30曝光了,Comet Lake雖然仍維持 14nm製程,但除了核心數最高來到 10C/20T之外,單核心速度也來到史上最高之 5.3 GHz (Thermal Velocity Boost) ,如果您正在尋找新的內容創作或遊戲機,Z490將會為您帶來全新創作與內容遊戲體驗

ASUS MOBO產品區別
華碩主板主要分為 ROG系列、ROG STRIX系列、TUF GAMING系列、PRIME系列、PRO系列與新增的 ProArt系列 (內容創作)


ROG STRIX Z490 Series


ROG STRIX Z490關鍵功能一覽


ROG STRIX Z490 Series Spec Overview


ASUS Z490第一波上市清單
ROG MAXIMUS XII APEX
ROG MAXIMUS XII EXTREME
ROG MAXIMUS XII FORMULA
ROG MAXIMUS XII HERO WiFi
ROG STRIX Z490-A GAMING
ROG STRIX Z490-E GAMING
ROG STRIX Z490-F GAMING
ROG STRIX Z490-H GAMING
ROG STRIX Z490-I GAMING
TUF GAMING Z490-PLUS WiFi
TUF GAMING Z490-PLUS
PRIME Z490-A
PRIME Z490-P
PRIME Z490M-PLUS

Intel Comet Lake概述
Z490 Chipset
支援 LGA 1200第 10代 Intel Core/Pentium/Gold/Celeron Family
CPU Upgrades
LGA 1200 Socket
14nm CPU
125W TDP
Intel Turbo Boost Max 3.0 Technology for Core
i7/i9 CPUs
DDR4 2933支援 Core i7/i9 CPU
支援最多 3個獨立顯示器
晶片組優勢
支援 Intel Wireless-(CNVi)
10x USB 3.2第 1代 Port (最多 6x USB 3.2代 2
port)
IRST 17 for PCIe storage RAID on CPU and PCH
support
Up to 6x SATA 6Cb/s ports
Intel Optane Memory Ready


Comet Lake的進步


全新第10代 Intel Core S-Series桌上型處理器Comet Lake-S規格一覽


Pentium & Celeron Series


T Series


全新第 10代 Intel Core i9-10900K Series處理器是史上第一個達到 5.3GHz (Intel Thermal Velocity) 的 10核心 20執行緒桌上型處理器,也是當下全球最快遊戲處理器


包括 Intel Thermal Velocity Boost (Intel TVB) 的功能,該功能可在單核心和多核之上自動計時並自動增加頻率
Intel Turbo Boost頻率必須基於在處理器溫度不超過容許的範圍內運行
其頻率增益和持續時間取決於處理器的工作負載能力和處理器冷卻解決的能力

最佳的超頻體驗
在第 10代 Intel Core S-Series處理器當中,以 10900K & 10900KF超頻的極限最高,雖然 10900K & 10900KF仍沿用 14nm製程,且核心數已高達 10核心 20執行緒,但完全無礙 Intel就是能超的特性,10900K & 10900KF在全核心全負載超頻的體質完全不輸上一代只有 8核心 16執行緒的 Core i9-9900KS全球最強的遊戲處理器,待 5/20效能解禁時大家拭目以待


第 10代 Intel Core Series處理器的強化超頻
新的超頻樞紐
• Per-core HT Disable/Enable
• PEG/DMI OC
• Enhanced Voltage/Frequency curve controls
• Refreshed Inter Extreme Tuning Utility
• Graphical enhancements
• New feature support
• Updated Intel Performance Maximizer


薄模焊料熱界面材料能進一步改善熱性能
Thin Die Stim Improves Thetmal Permance


TURBO BOOST MAX TECHNOLOGY 3.0
TURBO BOOST MAX TECHNOLOGY 3.0在沒有加電壓的情況下,能挑出性能最佳的兩個核心去執行任務以提供更高的性能


ASUS ROG STRIX Z490-E GAMING介紹
ROG STRIX Z490-E GAMING搭載全方位散熱選項,能為 Intel第 10代 Core處理器提供更強大的電源輸送能力,記憶體存取和儲存資料的速度更快,搭配豐富的強化功能,包括單鍵式最佳化功能、最新的連接能力及充滿未來時尚感的內建燈效,強大的遊戲效能為 ATX提供更甚以往的強大基礎,並具備了發揮電腦組件最大潛能的所有條件

身為 ROG STRIX系列的平價的主機板,ROG STRIX Z490-E GAMING不但保留了 ROG外觀調性,並兼具電競和超頻功能,在散熱方面以板載 PCH散熱器以及以連接熱導管連結接 MOS散熱器,以發揮最大散熱效果,在記憶體超頻方面 ROG STRIX Z490-E GAMING記憶體頻率可達 DDR4 4600
ROG STRIX Z490-E GAMING並擁有雙 M.2插槽與 USB 3.1 Gen 2 Type A 及 Type C接頭,以及 Intel Gigabit乙太網路、支援 MU-MIMO的 CNVi 2×2 802.11ac Intel整合式 Wi-Fi
在音效方面 ROG STRIX Z490-E GAMING則採用 SupremeFX S1220A搭配 Sonic Studio III
在軟體及功能方面 ROG STRIX Z490-E GAMING支援 AI Overclocking、Al Cooling 、Al Networking 、Pre-mounted 10 Shield、BIOS Flashback等項目

ROG STRIX Z490-E GAMING特色
Power Design
PROCOOL Il電源連接器

與傳統功率投入相比,ProCool Il插座採用嚴格的規格,確保緊密的與 PSU電源線接觸,較低的阻抗有助於防止熱點和連接器故障
DIGI+VRM
確保超平順和乾淨的電源供給給處理器使用
處理器供電由 14+2相功率級組成,以增加主板電源輸送區域的穩定性
電容器和扼流圈
卓越的扼流圈和耐用電容器,設計用於抵抗極端溫度,和行業標準相比 ROG STRIX Z490提供高達 110%的效能比


創新的散熱
最佳化的主動式冷卻和被動冷卻解決方案
板載風扇支架和 MOS風扇,能在發揮遊戲性能時解決在 VRM區域所產生的廢熱
MOS熱導管 U型散熱器
VRM以及 MOS熱導管散熱器採用性能更好的 U形設計,以提供快速散熱
導熱墊
高品質的導熱墊有助於從電感器以及相位陣列散熱,擴充的 VRM散熱器熱導管末端的擴展散熱
能抵消 VRM高壓產生的額外廢熱
兩具 M.2散熱片
M.2 散熱片能使 M.2 SSD處於最佳效能執行狀態


Optimal Cooling in Mini-ITX
全面的冷卻選項

透過熱導管連線到 VRM並使用加大的散熱器以提供更大接觸點到 MOSFET和扼流圈的區域
使用主動式風扇,產生更高效的冷卻,以實現處理器更好的性能和瓦數
VRM散熱風扇精心內置於 IO熱導管散熱器中,以提供高效率散熱,滿足 Intel 10核心處理器有更多超頻空間的需求,當溫度達到 60°C時,主動式風扇就開始工作


全面的冷卻選項
ROG Strix Z490 Gaming Series均配備了三具散熱器,包含兩個用於 M.2的散熱片,一個用於 Z490晶片組

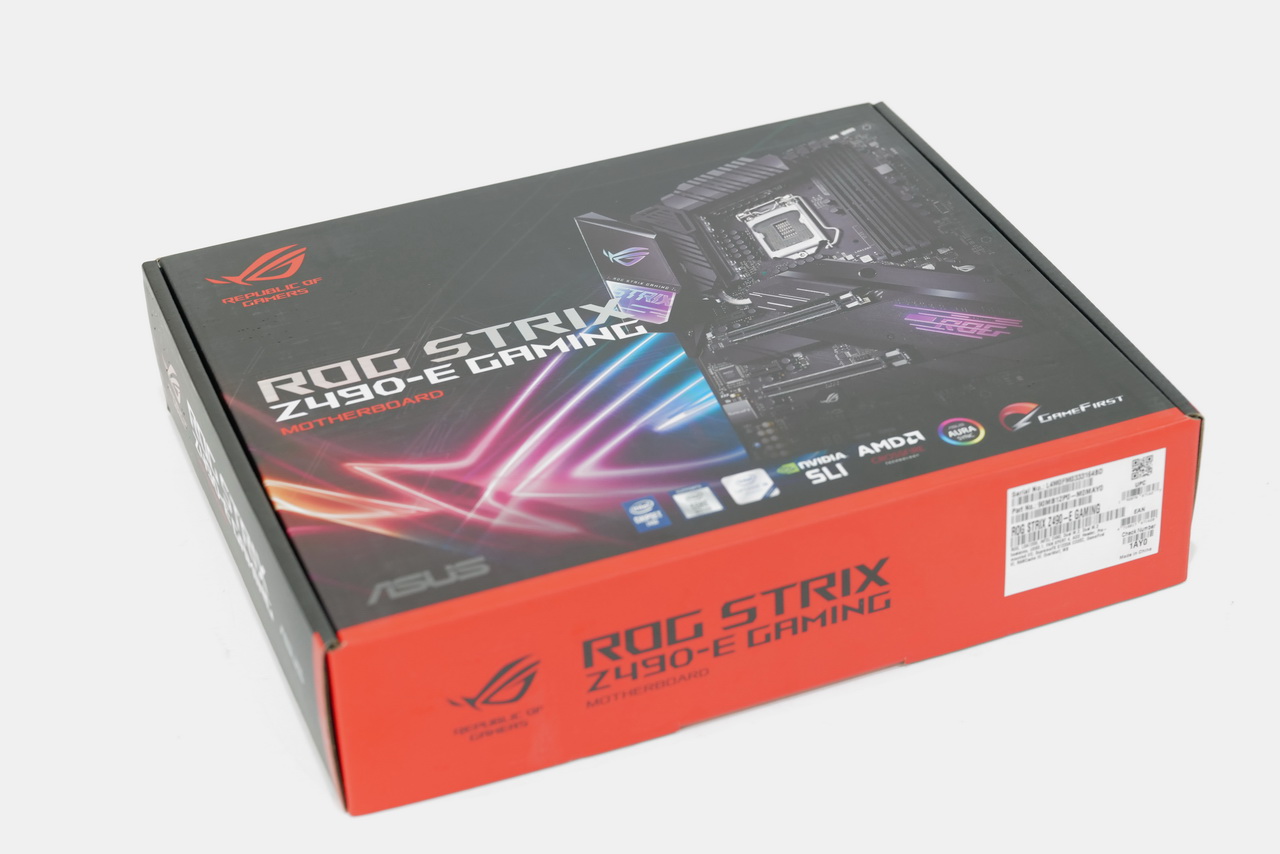

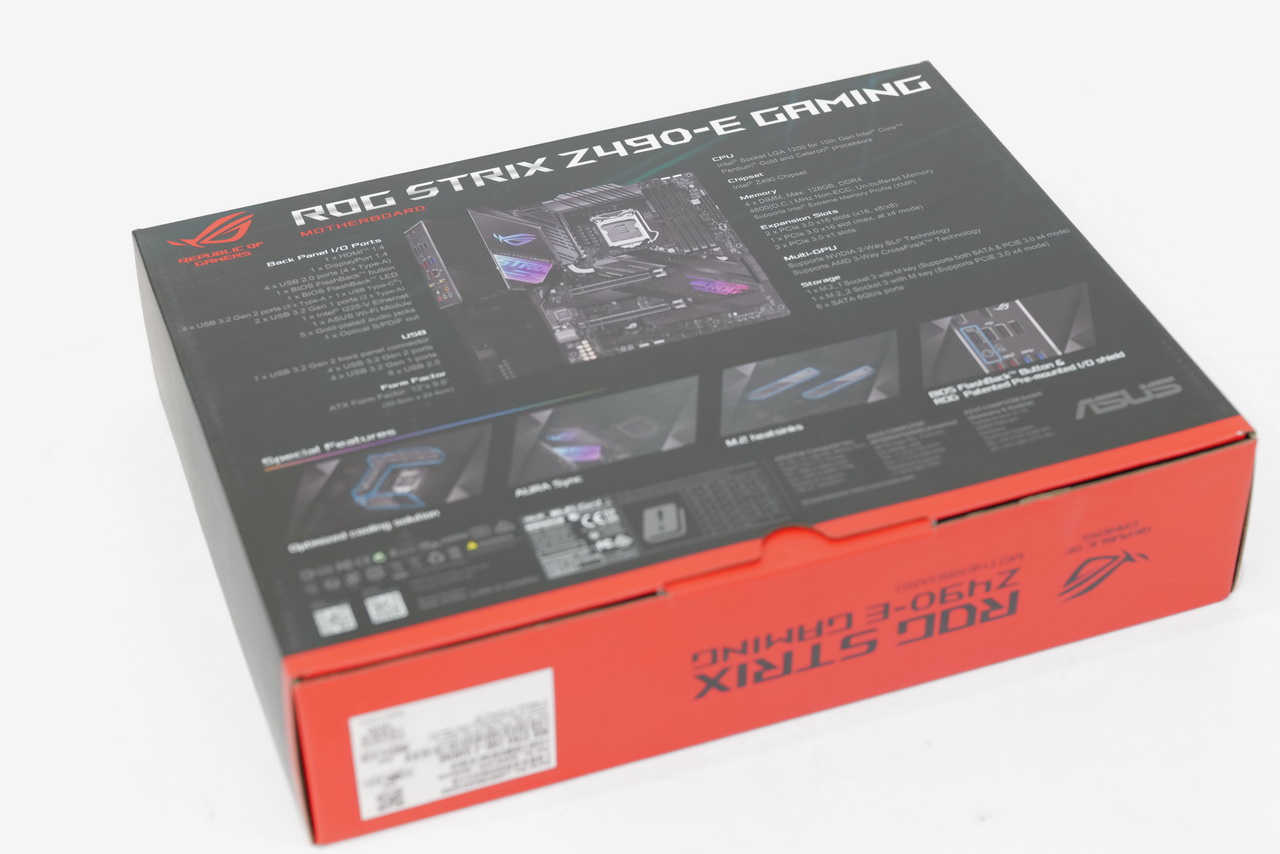

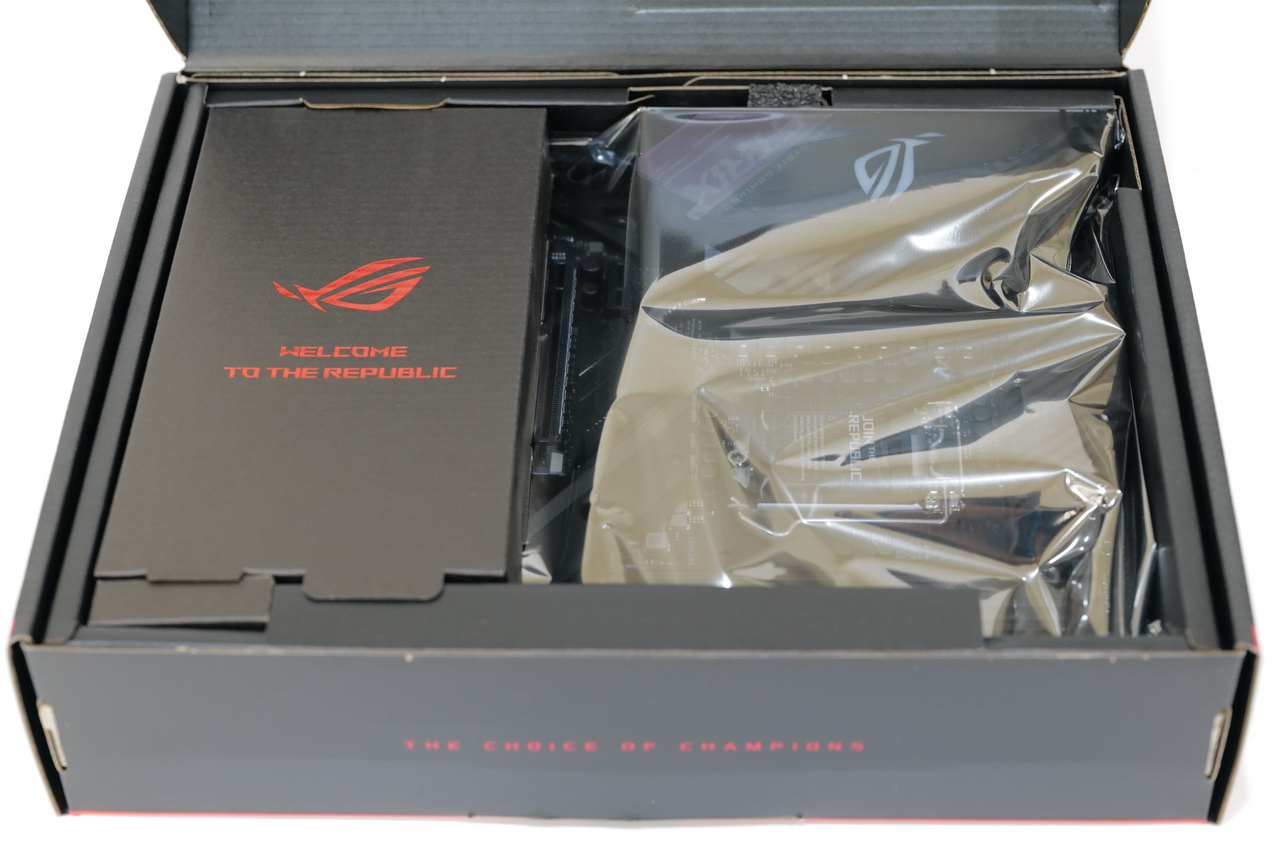

ASUS ROG STRIX Z490-E GAMING彩盒

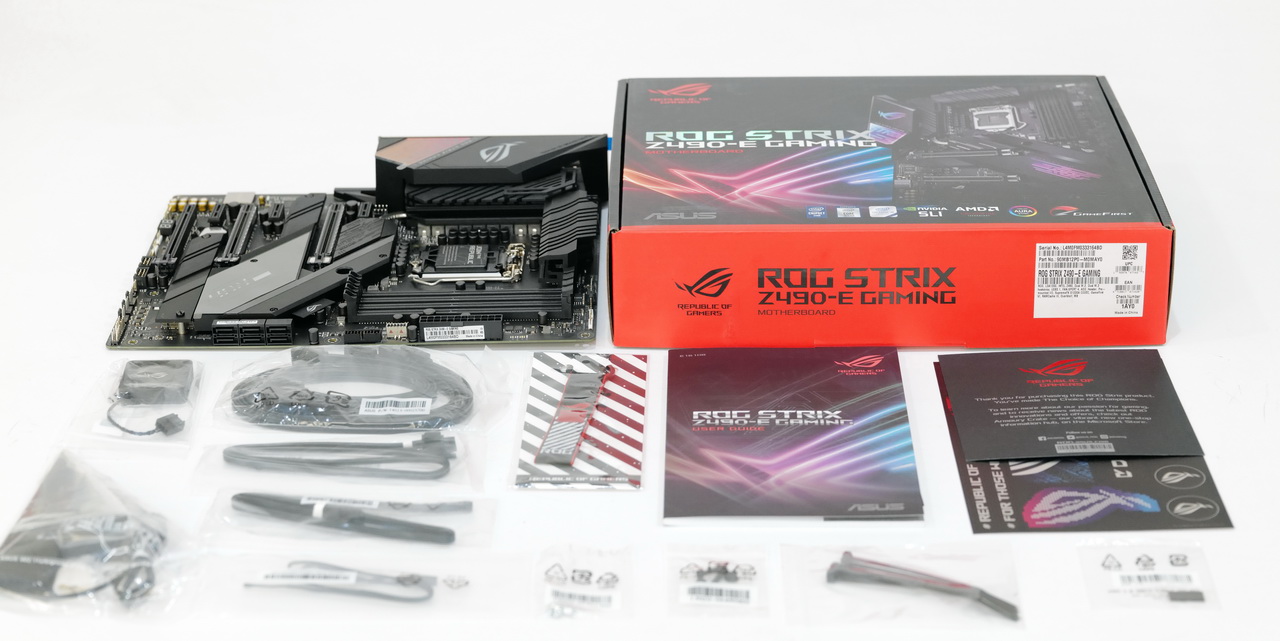

ROG STRIX Z490-E GAMING配件
一份 ROG感謝卡,一個 M.2硬碟螺絲包,一個驅動光碟,一份說明書,4X SATA3數據線,一根燈條延長線,一根細長燈條延長線,一個 ROG貼紙,一個立式 2 X2雙頻 WiFi移動天線,一個 SLI連接連接器,一個小風扇等

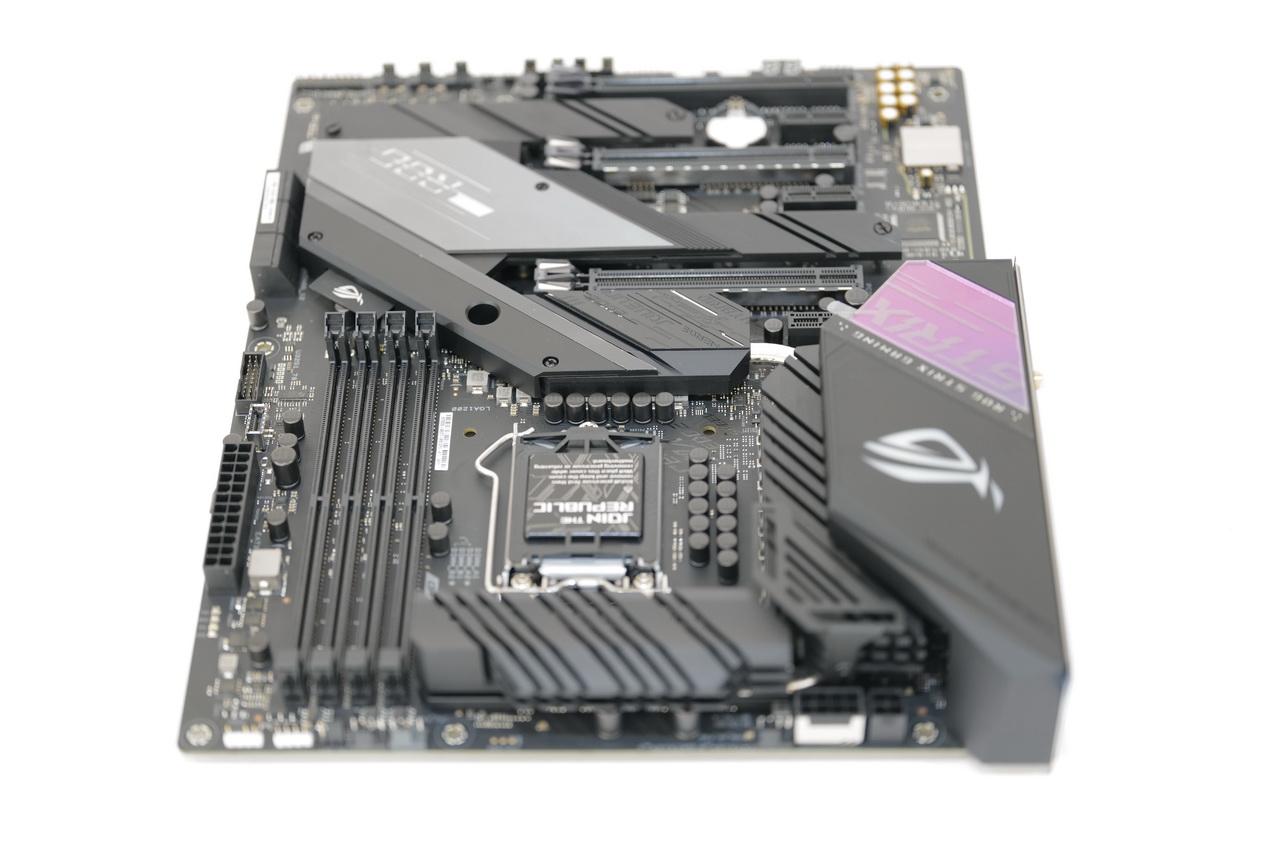

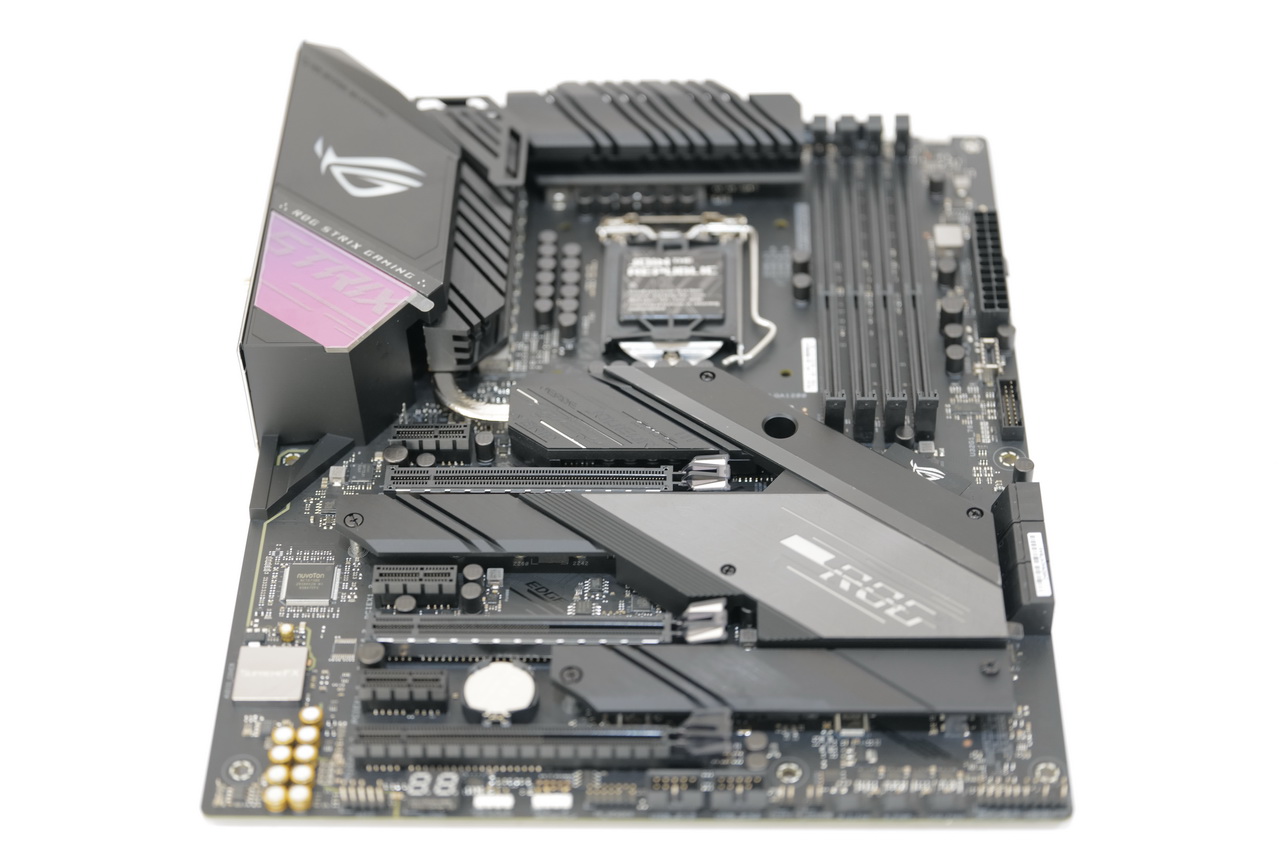

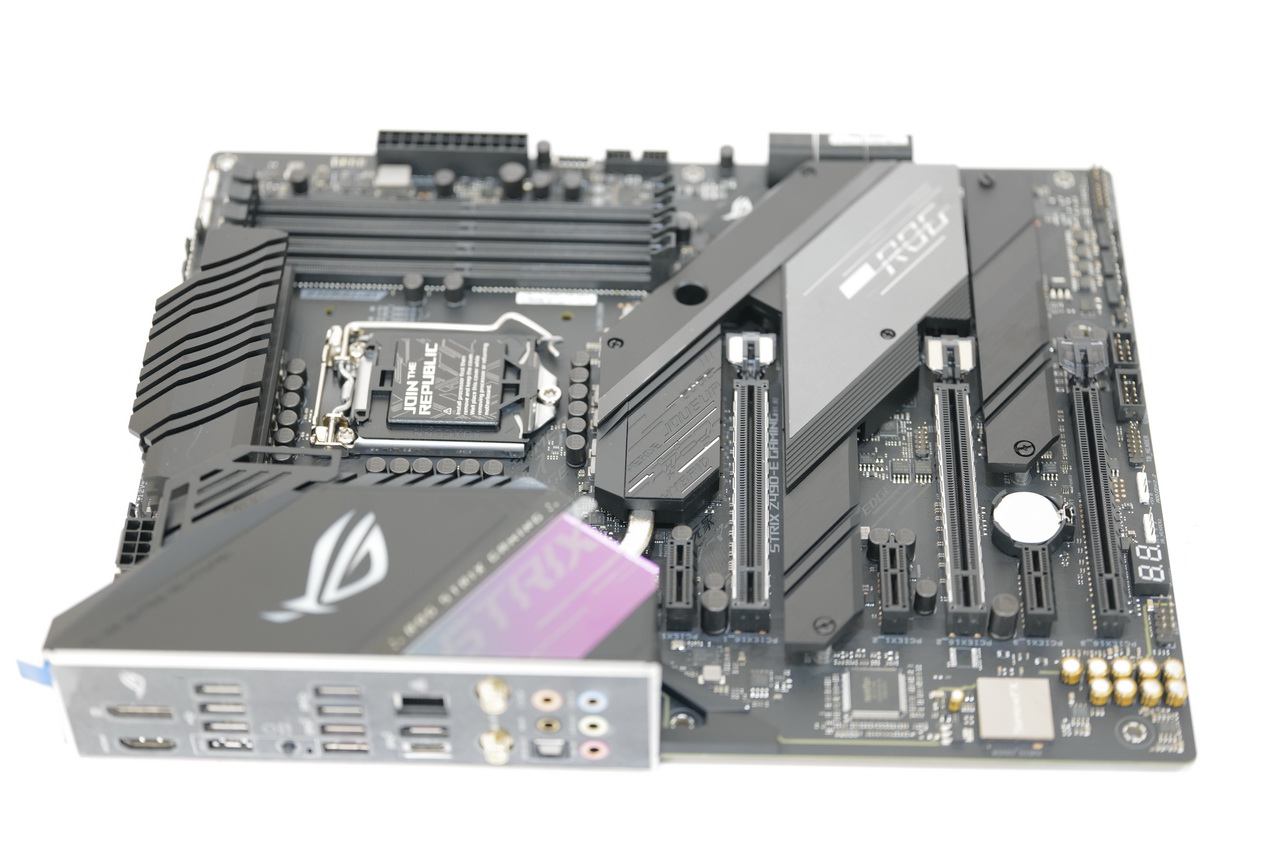

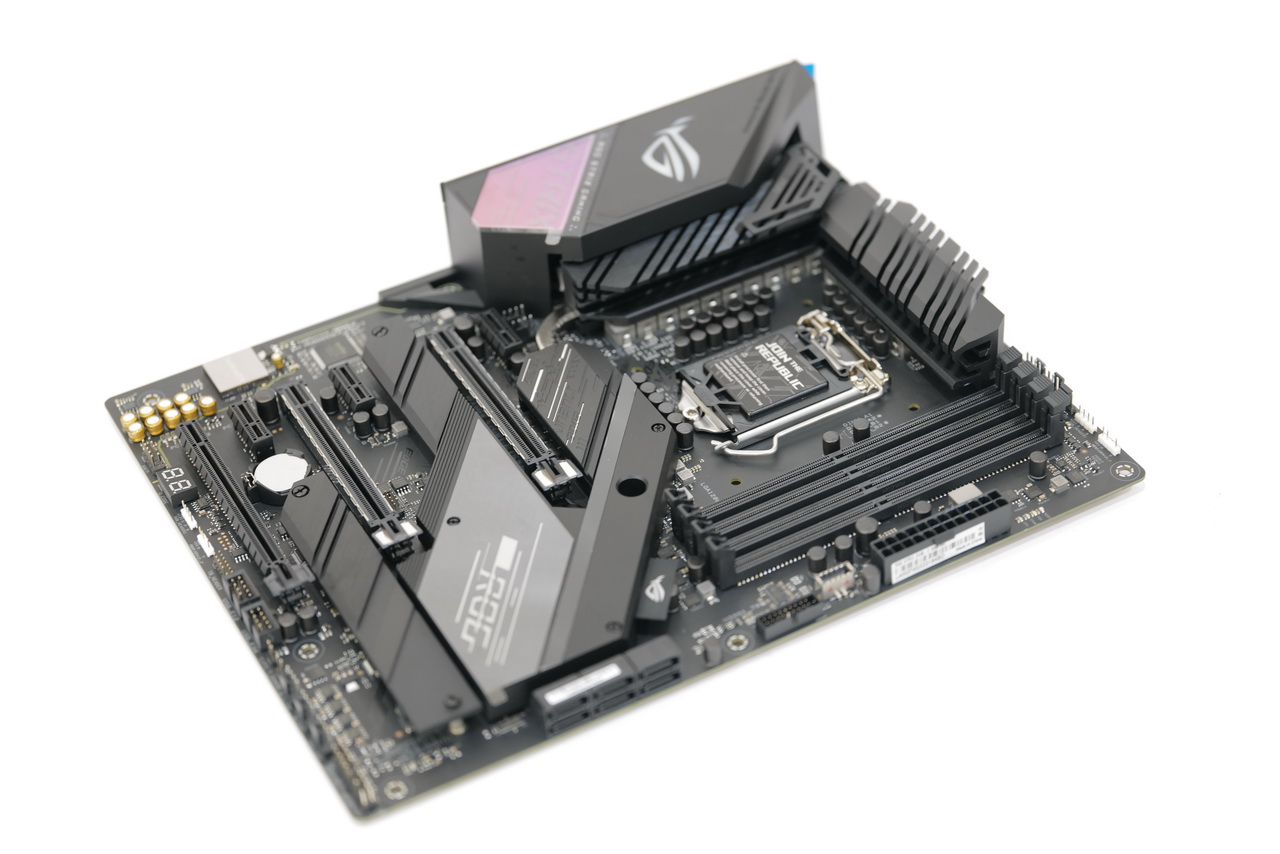

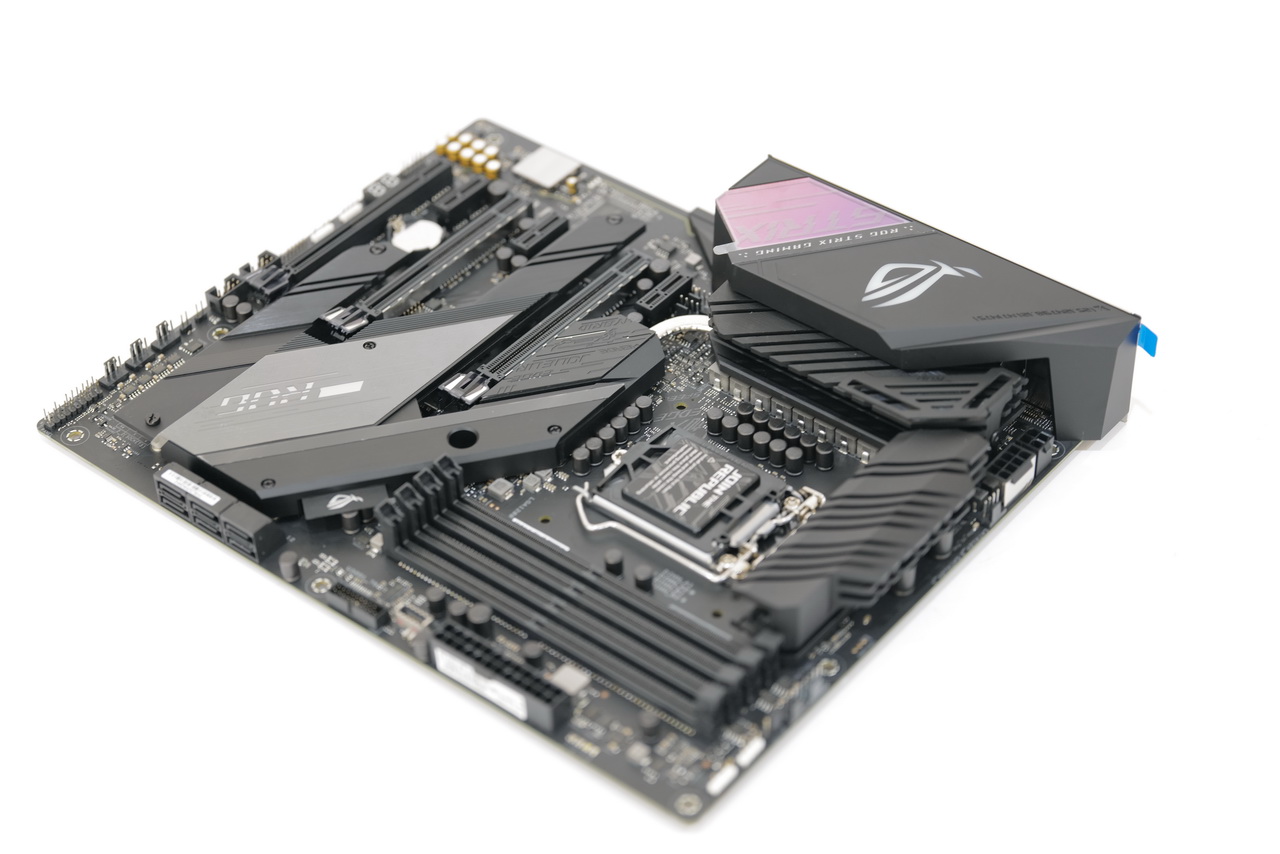

ASUS ROG STRIX Z490-E GAMING主板鳥瞰
ROG STRIX Z490-E GAMING之 PCH由厚實的鋁散熱片負責散熱,散熱片上並覆有有反射塗層,以及 ROG Logo


ROG STRIX Z490-E GAMING擁有 8個 PWM / DC接頭,包含 CPU_FAN 1A 12W Q-Fan Top-Center、CPU_OPT 1A 12W Shared control with CPU_FAN. Top-Center、AIO_PUMP 1A 12W Top-Right、H_AMP 3A 36W Q-Fan Bottom-Right、CHA_FAN1 1A 12W Q-Fan Center-Left、CHA_FAN2 1A 12W Q-Fan Center-Right、CHA_FAN3 1A 12W Q-Fan Bottom-Right W_PUMP+
在 PCIe插槽方面 ROG STRIX Z490-E GAMING擁有 2 x PCIe 3.0 x16 slots (supports x16 or x8/x8 modes)
1x PCIe 3.0 x1 slots (Supports PCIe bifurcation for RAID on CPU function)

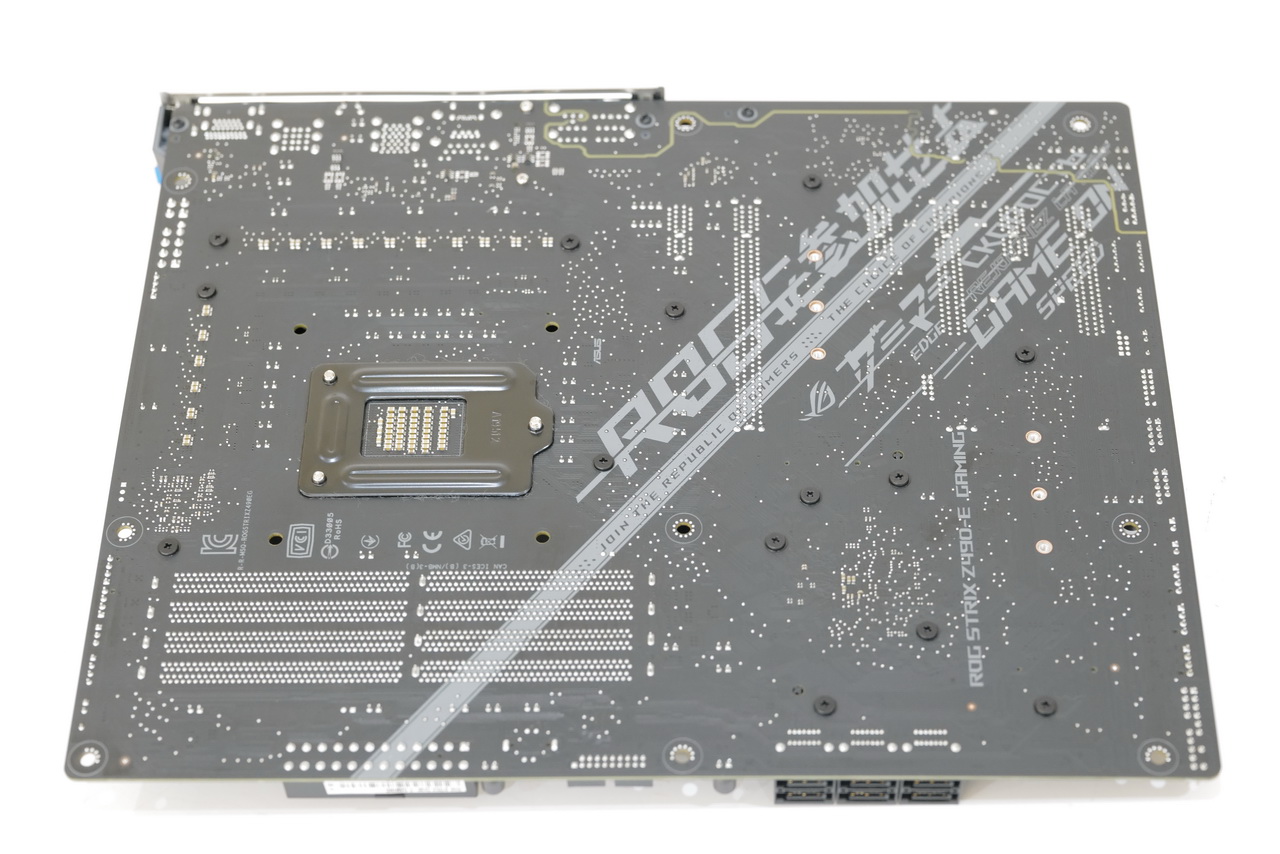

主板背面


雖然 CPU頻率是 Z490最大的亮點,但對於 Comet Lake還不只於此,除了板載 14+2相供電,在記憶體頻率方面 ROG STRIX Z490-E GAMING也可超頻到 DDR4-4600


Retry Button
當超頻失敗後只要按下 Retry Button便能強制系統重新啟動,並會保有原本相同的設置來提供快速重啟,以達到重新啟動自我檢測


兩個可尋址和兩個 5050 RGB接頭
沿電路板的周邊策略性地放置,可尋址標頭為 + 5V

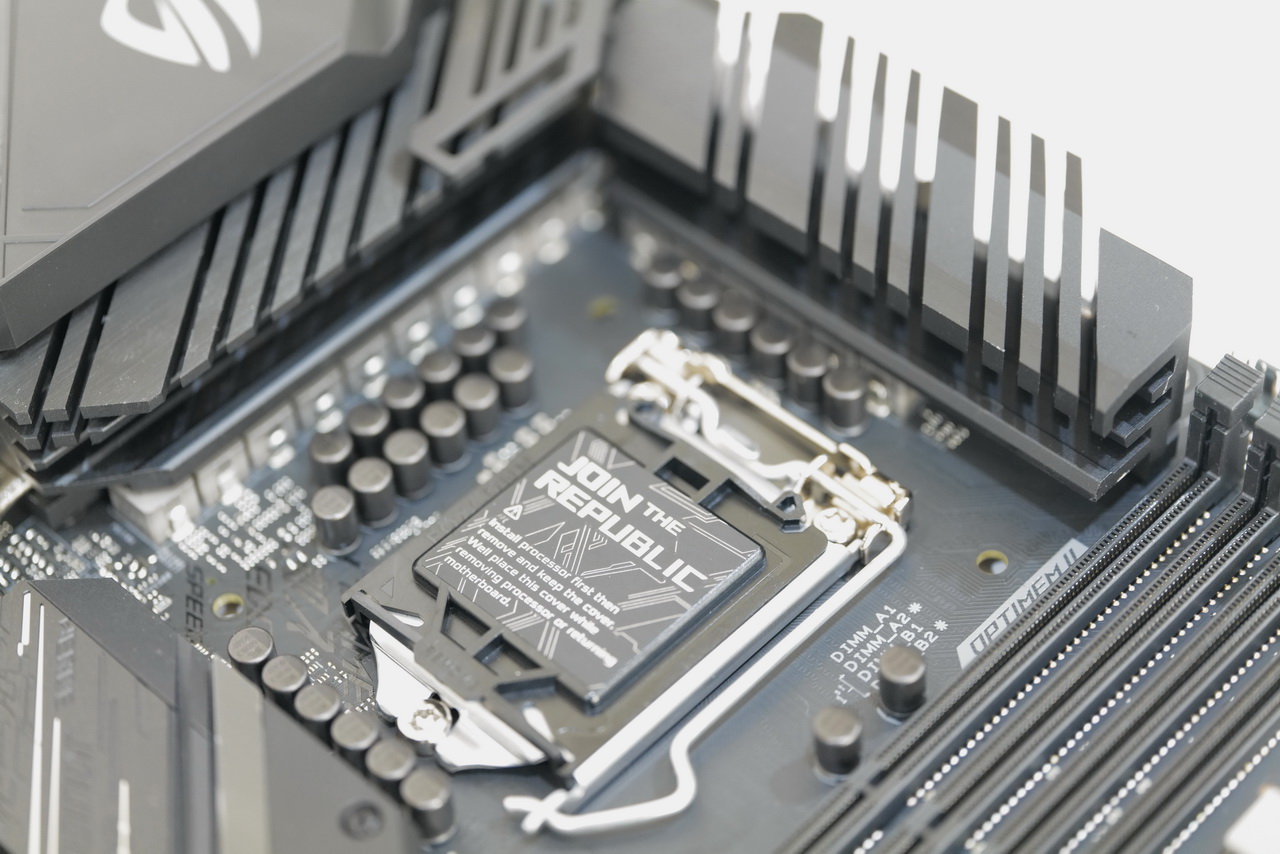

LGA1200
LGA1200有 1200個針腳觸點,雖然插槽尺寸與 LGA 1151插槽相同 (37.5mm x 37.5mm),但防呆位置不同,所以之前的處理器將無法安裝在LGA1200插槽上,但插槽四周的固定散熱器孔位與孔距與之前相同


為了因應 10900K Series 5.3GHz的功耗將會來到 250W+,Z490主機板 VRM的散熱也將非常重要,ROG STRIX Z490-E GAMING在所有 VRM上使用了 C型彎曲的散熱導管,並且內建主動式散熱風扇


CPU 8+4Pin供電


VRM特寫


SupremeFX S1220 音效晶片與 ESS ES9023P DAC
SNR輸入和120dB SNR輸出,允許用戶以最小的噪聲進行流式傳輸和記錄,編解碼器還具有一個耳機放大器,可提供 2.1Vrms輸出,驅動能力高達 600歐姆,以及感知所連接耳機阻抗的能力
490E的前面板輸出由 SABRE 9023P驅動,並利用ESS Hyperstream DAC提供精確定位和權威動態的架構
增益的阻抗範圍如下:
Performance 0-50Ω
Powerful 51-109Ω
Extreme 110Ω
