AMD Vega 顯卡GCN架構大改, 4倍能效?

AMD 預計在 CES 展上會公佈 Vega 顯卡的新特性，發布會還有一點時間，

不過網友們挖掘的訊息顯示 Vega 顯卡亮點很多，除了支持更高頻寬的 HBM 2 之外，

能效達到了前代的4倍，更重要的是GCN架構將迎來大改。




AMD 之前上線了一個 Vega 倒計時網站Ve.ga，3Dcenter網站的網友們從中挖掘到了很多訊息，

如上圖所示，曝光了很多 Vega 顯卡的特性，除了已知的 HBM 2 之外，關鍵的有2條，

首先是 4x Power Efficiency，也就是4倍能效，意味著 Vega 顯卡每瓦性能比進一步提升，

不過這個4倍是跟誰比的還不確定，不太可能是跟 Polaris 比，更可能是跟 28nm 的 Fiji 核心，

而 Polaris 核心相比之前的顯卡能效比是2.8倍。

第二個地方是 Vega NCU 以及 Next Generation Computer Engine 新一代計算引擎等，

這意味著 Vega 顯卡的內部架構要改變了。此前從 Hawaii 到 Polaris，AMD 的 GCN 架構演化了4代，

不過內部結構上都沒有大變化，每個CU計算單元都是64個 SIMD 單元，但 Vega 顯卡就不同了：

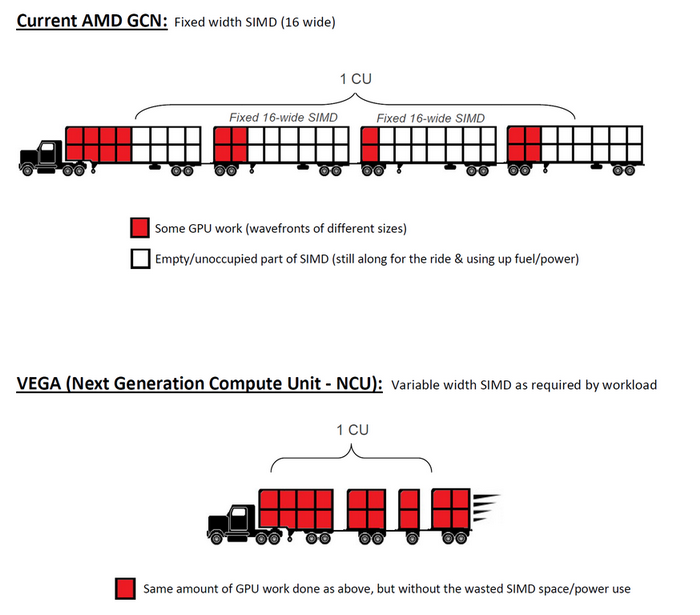

從圖中來看，Vega 顯卡的CU單元叫做NCU（Next Generation Compute Unit），

相比現在的CU單元是固定 16-Wide SIMD 指令單元，NCU 是可變位寬 SIMD 單元，

可以根據工作負載變化，提高了靈活性。

Vega 顯卡其他特性還有512TB虛擬尋址空間、2倍峰值吞吐率、原語指令渲染器等等。

最後 HBM 記憶體的部分，AMD 之前確認 Vega 顯卡使用的是 HBM 2，

但前不久的活動上 AMD 公佈的 Vega 顯卡 HBM 2 容量是8GB，但帶寬只有512GB/s，

達不到 HBM 2 標準的1TB/s，甚至不如 NVIDIA 的 Tesla P100，

不過這裡 AMD 又強調新的 HBM 每個堆棧的容量是前代的8倍，每個針腳的帶寬是前代的2倍，

而 HBM 1 的針腳速率是1Gbps（實際頻率500MHz)，這樣算 HBM 2 頻率應該是2Gbps，

但512GB/s帶寬算來算去又只相當於1Gbps頻率，可能是4顆 HBM 減少到2顆，總之帶寬、頻率、堆棧數量

三個指標有點兜不太起來，讓人摸不著頭緒。
