AMD Radeon VII 外觀照片細節

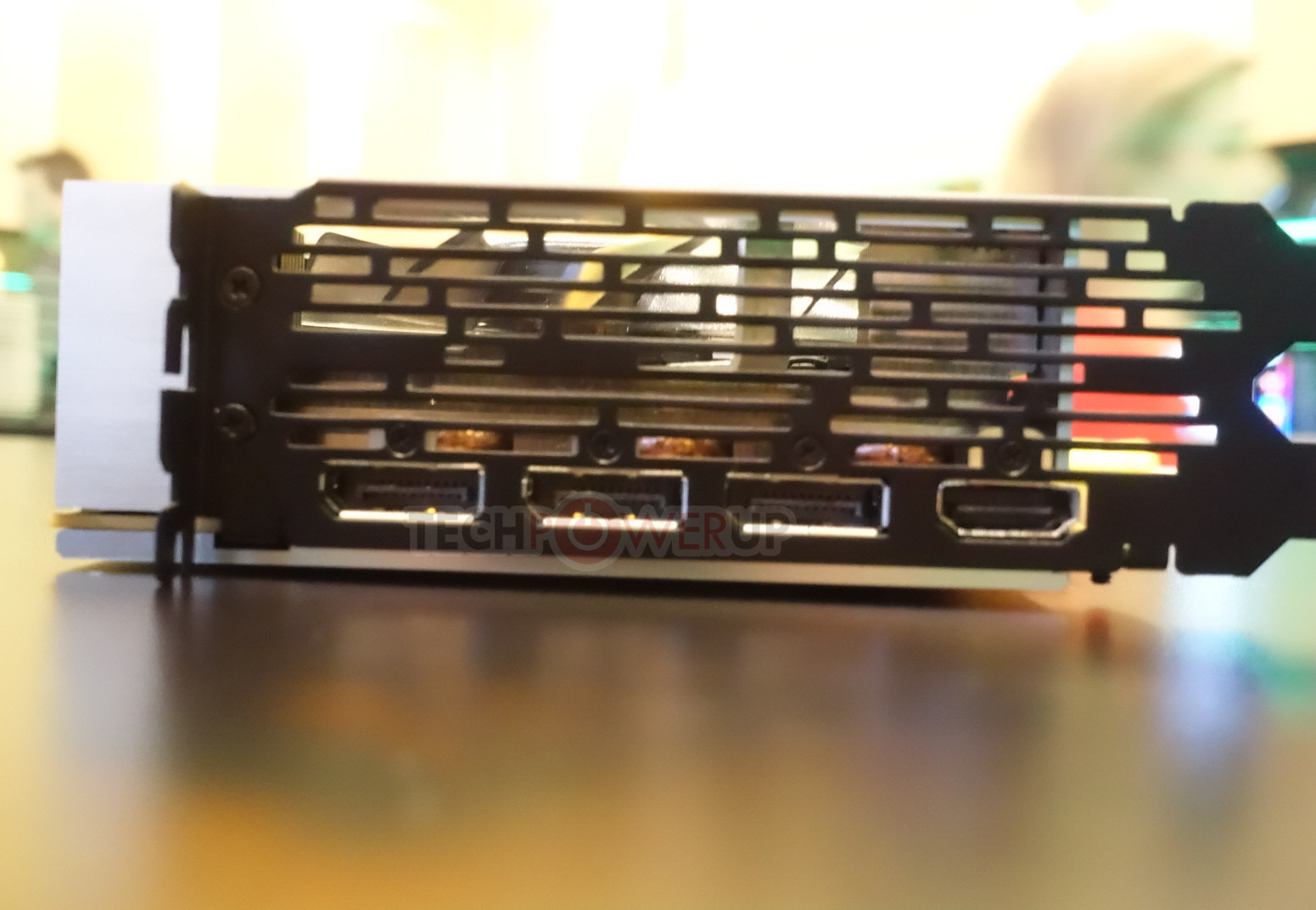

AMD 正式發布了新 Radeon VII 顯卡，世界首款消費級採用 7nm 的 GPU，Techpowerup 在 CES 上帶來了近照細節。

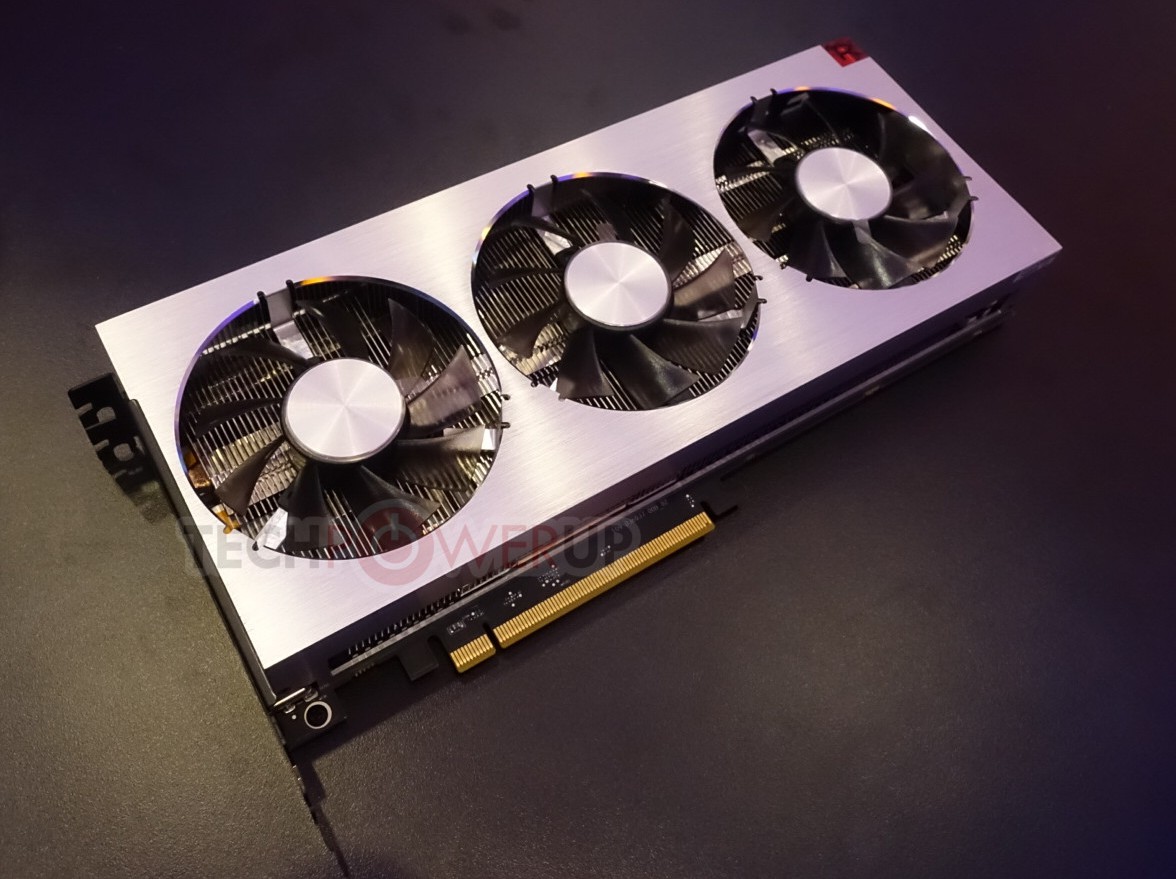

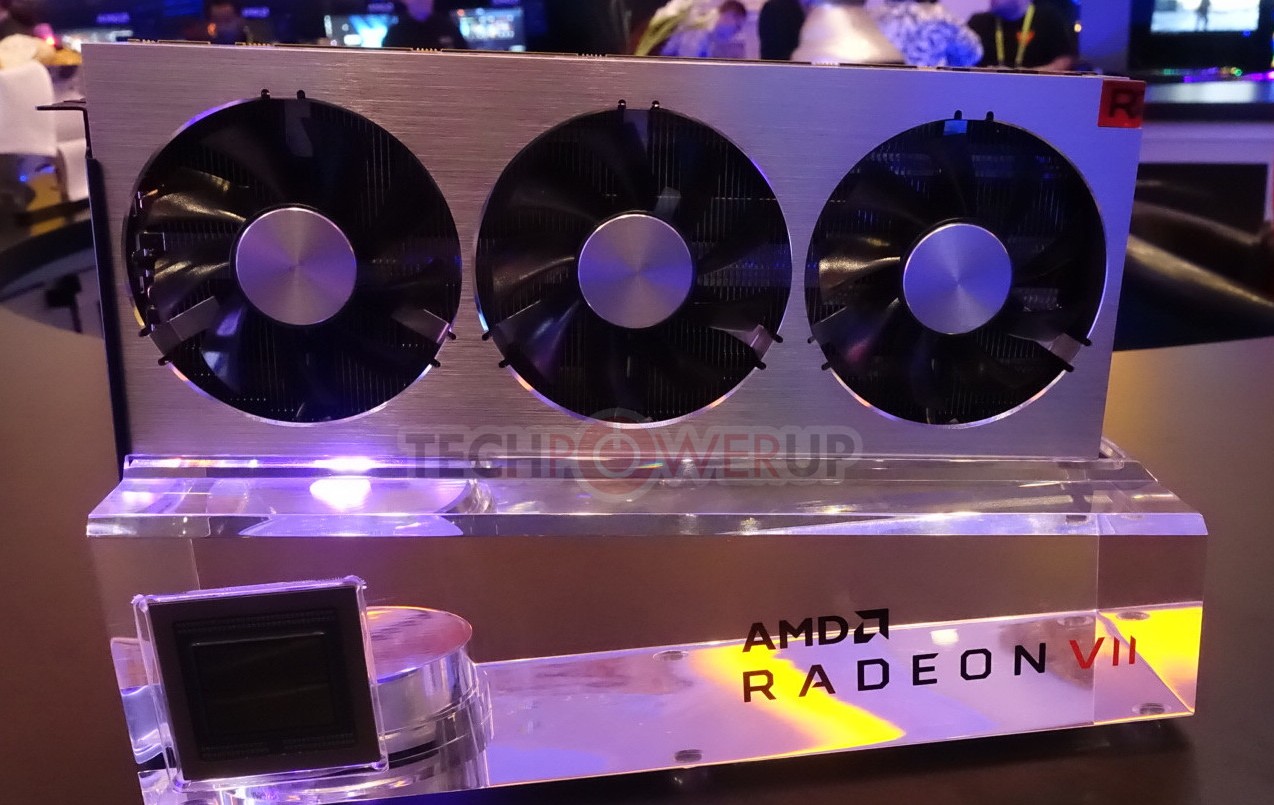

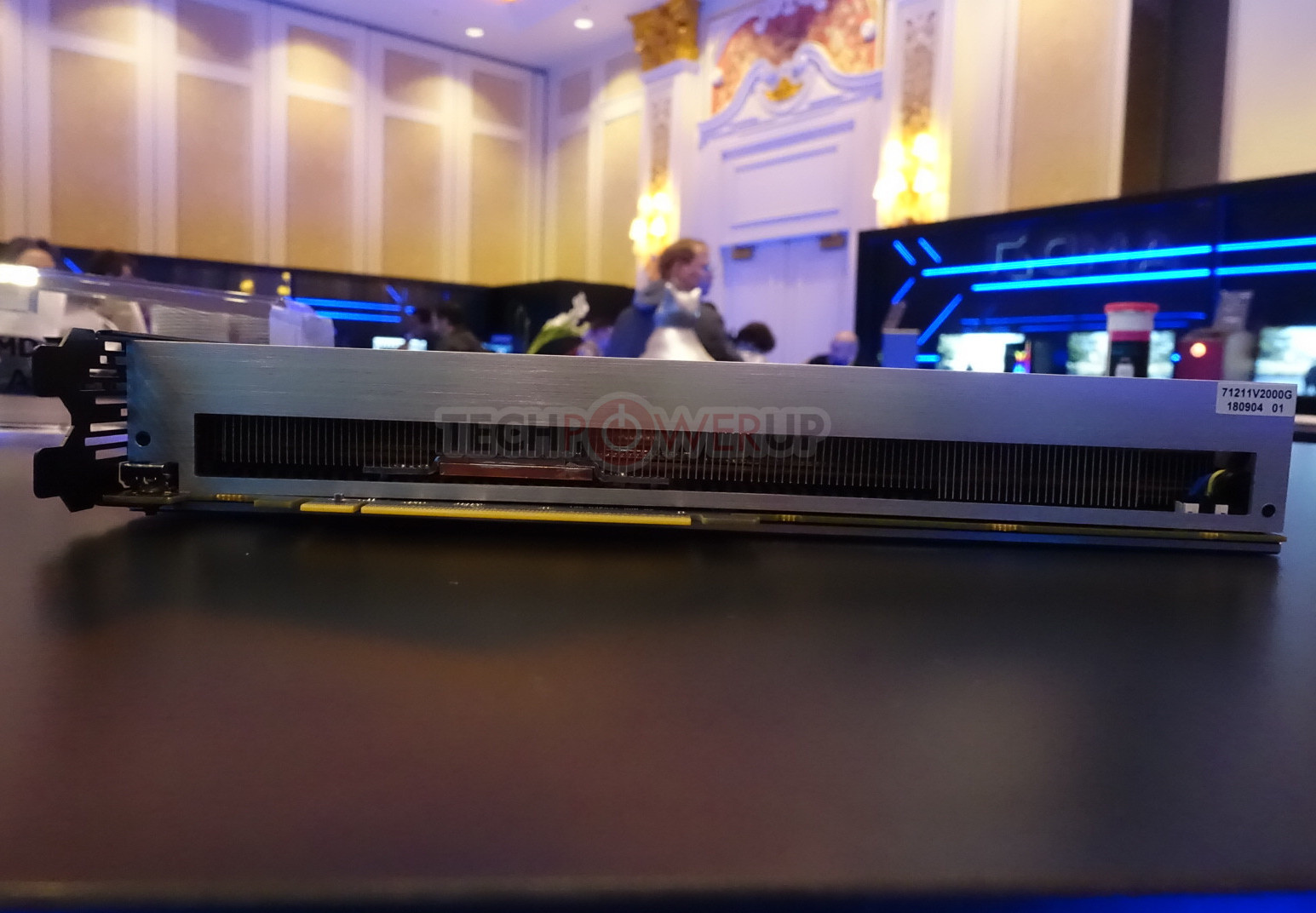

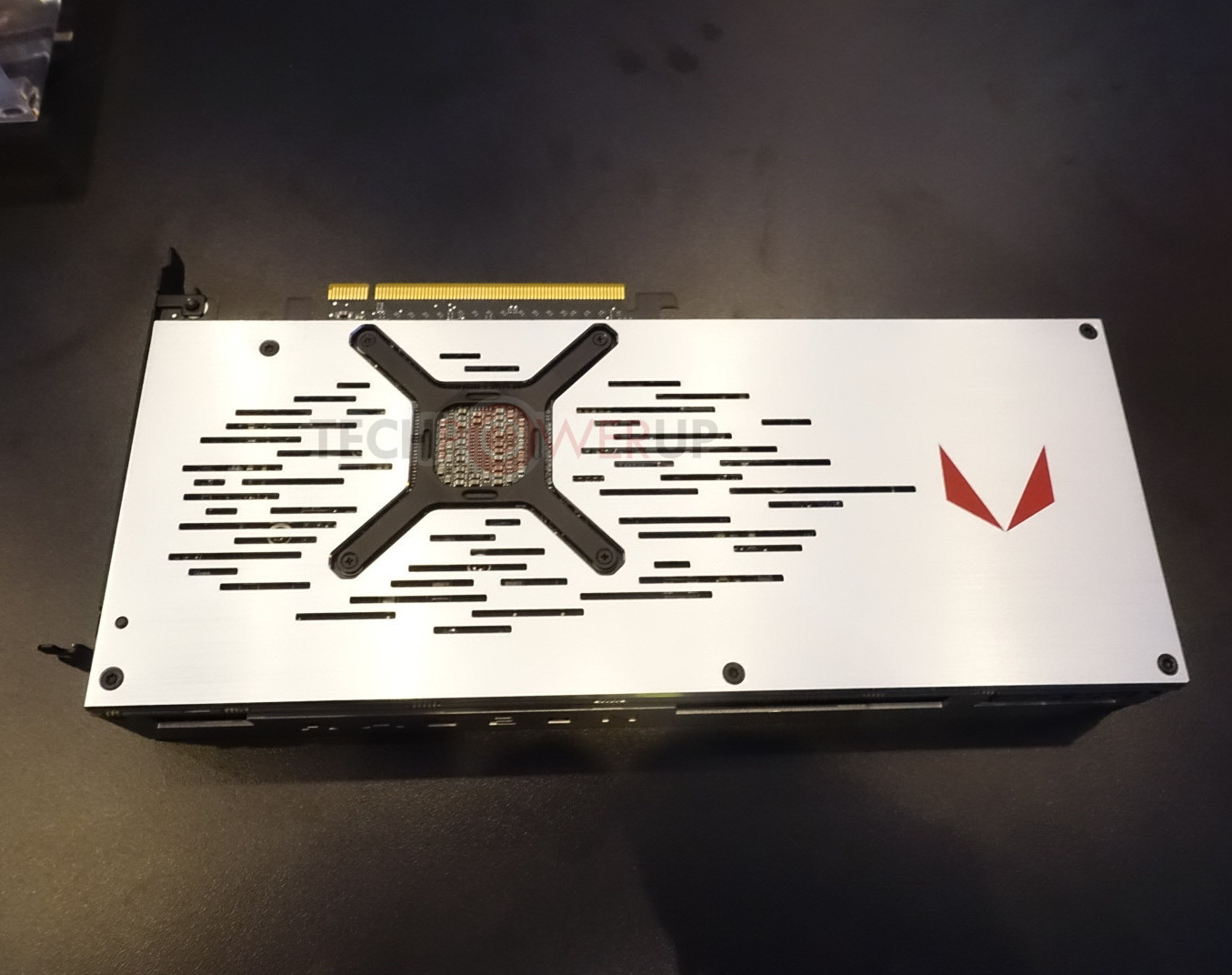

相較於一些專版，AMD Radeon VII 樸素許多，風扇外框採用金屬材質，有三個風扇散熱，別於以往高階採用水冷的方式，風扇版在安裝上更為便利一點，且相較於鼓風扇噪音與散熱也可以得到較好的控制。

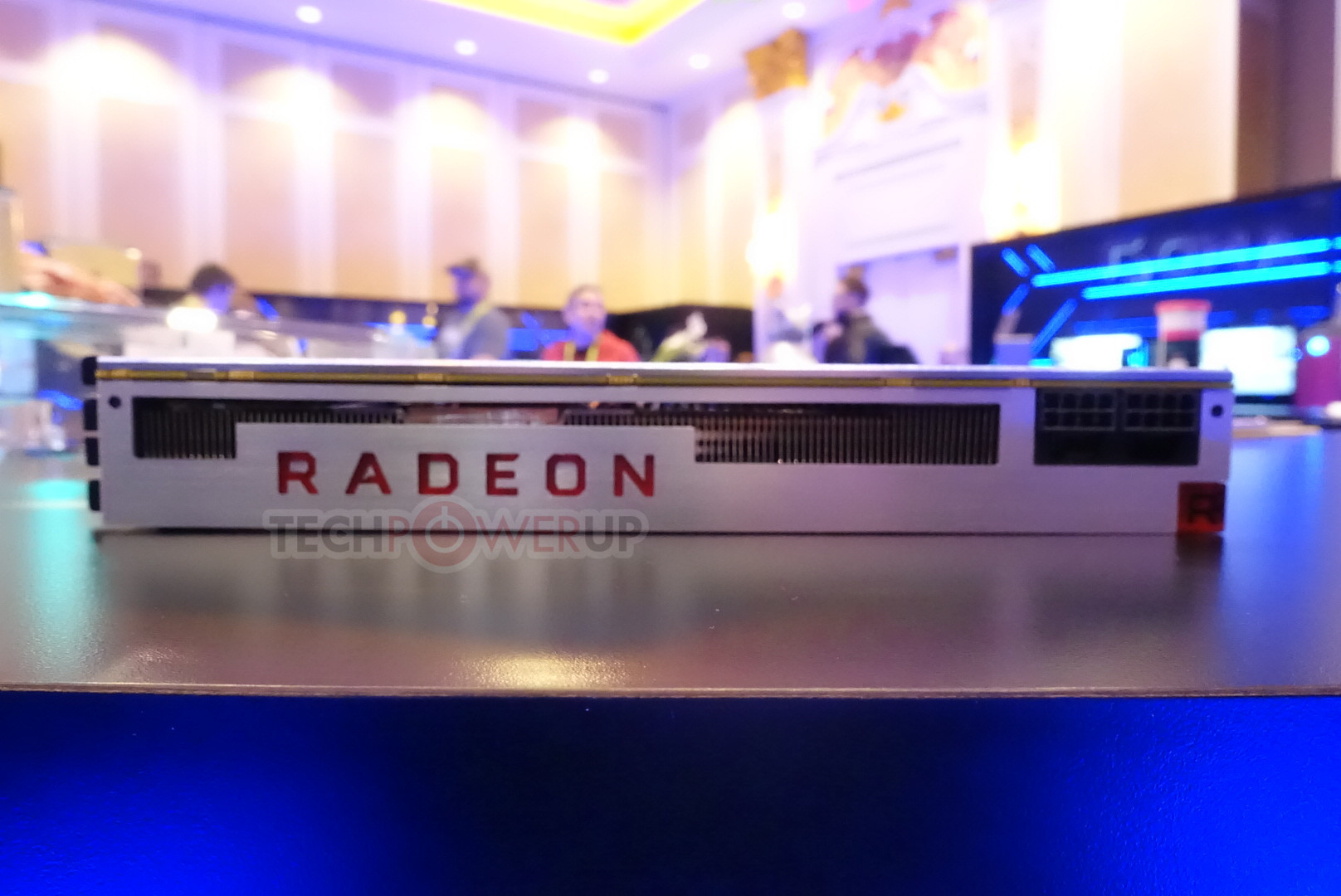

AMD Radeon VII 需要外接2個8pin電源，理論上支援到375W，不過該卡 TDP 功耗295W，應該是預留一些超頻或是給專版的應用空間，TDP 與 Vega 64 一樣，不過在相同功耗水準之下提升了25%的效能，而且CU計算單元60比 Vega 64 還少，可能後面還留有一招？雖然計算單元較少，但 7nm 製程的關係，Radeon VII 最高達到1.8GHz的核心時脈，且搭配16GB 4096bit 的 HBM 2 最大記憶體頻寬可以有1TB/s。

就 AMD 官方給的效能測試資料，Radeon VII 與 Vega 64 相比遊戲效能大約提高了29%。





來源：https://www.techpowerup.com/251390/amd-radeon-vii-hands-on-at-ces-2019
