AMD 公開 Vega Frontier 顯卡, 效能超越 Titan Xp

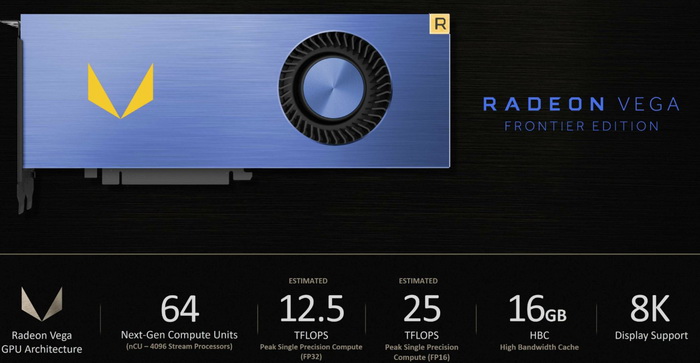

AMD 今天的財務分析師會議上，宣布了新一代處理器及顯卡路線圖，大家最關心的Vega 顯卡也有一些曝光，不過先登場的是專業卡而非消費及顯卡，名字叫做 Radeon Vega Frontier Edition ，64組CU單元，16GB HBM2，FP32浮點性能12.5TFLOPS，FP16性能25TFLOPS。值得注意的是，這一代的 Radeon Vega 顯卡外觀大改，配色也變成了藍色/土豪金，有風冷及水冷兩個版本。

早前 GTX 1080 / 1070 發布，公版就叫做 Founder Edition，還賣得比較貴，這次 AMD 也跟上了，Vega 公版也要有個響亮的名字， Radeon Vega 後綴 Frontier Edition，其中的Frontier 有邊境、邊陲之意，有趣的是簡稱也是 FE，Vega FE…

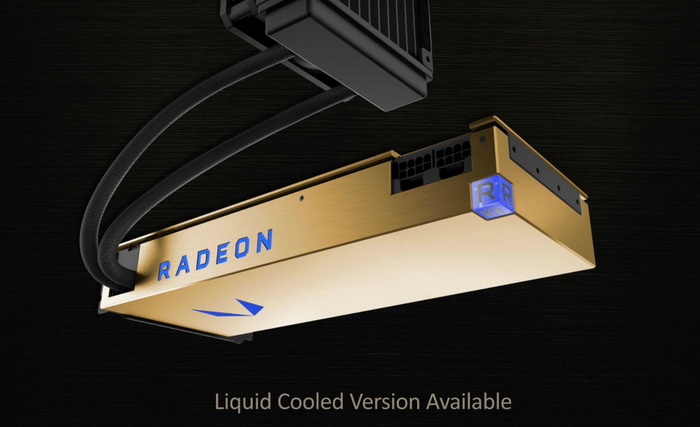

首先來看 Vega FE 顯卡的外觀設計，AMD RTG 部門老大 Raja Koduri 現場展示的風冷版，它其實還有水冷版，如下所示：

風冷版 Vega FE 為藍色配色，水冷版則是土豪金，外殼是金屬拉絲風格。

與上代的 Fury X 相比，Vega FE 顯卡在長度上似乎又回歸傳統，雖然還沒有具體的規格，不過 Fury 那種短小精悍的設計是沒了，大概是為了相容於風冷散熱器的需要，畢竟 Fury X 只有水冷版，現在有風冷版，對散熱空間的要求更高了。

供電接口方面，AMD 配備的是2個8pin供電接口，算上 PCI-E 插槽總計可達375W的供電能力，不過 AMD 這次並沒有公佈顯卡的典型功耗，按照之前的數據來看應該不會超過300W。

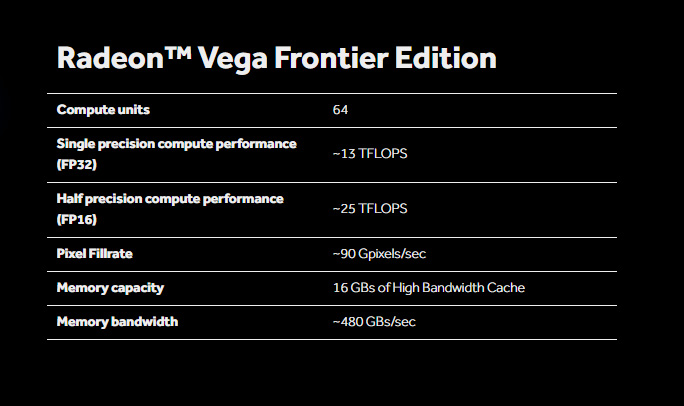

Radeon Vega Frontier Edition 顯卡規格

早前 AMD 演示過多次 Vega 顯卡的規格，但是這次公佈的顯卡跟之前並不完全一致，規格有升有降——CU單元是64組，跟 Fiji 核心一樣的數量，也是4096個流處理器單元，但是二者的架構不同，Vega 使用的是GCN 5代，相比前面的 GCN 架構大改。

AMD 之前公佈的第一個 Vega 核心的產品是 Radeon Instinc t加速卡，這次的 Vega FE 顯卡性能與之相符，FP32浮點性能也是12.5TFLOPS，FP16半精度性能是25TFLOPS，紋理填充率90Gpixels/s，不過不同的是記憶體容量和帶寬，之前的8GB HBM 2、512GB/s帶寬不同了，容量提升到16GB，但是帶寬降低到了480GB/s。

這裡面還有很多未解之謎，如果16GB顯存是4x4GB配置，那麼 HBM 2 總帶寬要大大高於480GB/s才對，但是如果是2x8GB配置，目前SK Hynix及三星都沒有提過量產8GB容量的HBM2，SK Hynix 日前公佈的Q2季度量產的 HBM 2 也才4GB容量，204GB/s帶寬，搭配2顆帶寬是410GB/s，搭配4顆則是820GB/s帶寬，無論如何都跟這裡對應不起來。

Radeon Vega Frontier Edition顯卡性能

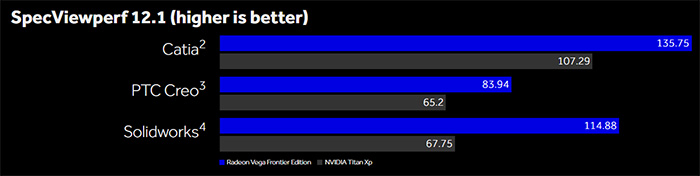

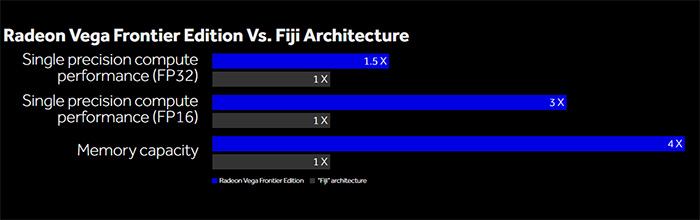

至於性能方面，AMD官方公佈了一些測試數據，不過並非遊戲方面的，而是浮點性能及SpecViewperf 12.1測試的，前者對比的是上代的Fiji核心，後者對比的是NVIDIA的Titan Xp。
