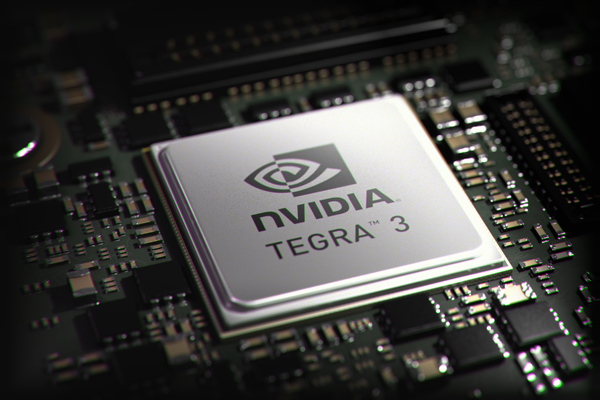

今天NVIDIA正式發布了代號為“Kal-El”的第三代Tegra處理器，其真名就是盛傳已久不過曾被否認的“Tegra 3”。
Tegra 3是世界上首款使用在移動設備上的四核心ARM處理器，其採用40nm工藝打造，默認頻率為1.3GHz，同時還整合了12個運算單元的GeForce GPU，因此其CPU性能和圖形性能分別是Tegra 2的五倍和三倍。

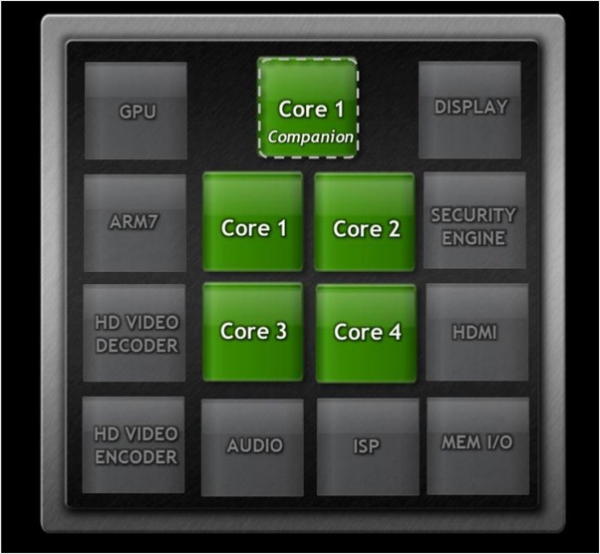

實際上，雖然Tegra 3名為四核處理器，實際上其一共擁有五個CPU核心。這五個核心均採用了ARM的Cortex-A9架構。其中第五個核心屬於“Companion CPU core（協處理器）”，採用LP（低功耗）工藝打造，最高頻率僅為500；另外四個則為主要的CPU核心，採用高性能（General）工藝打造，是參與日常運算主要部分。

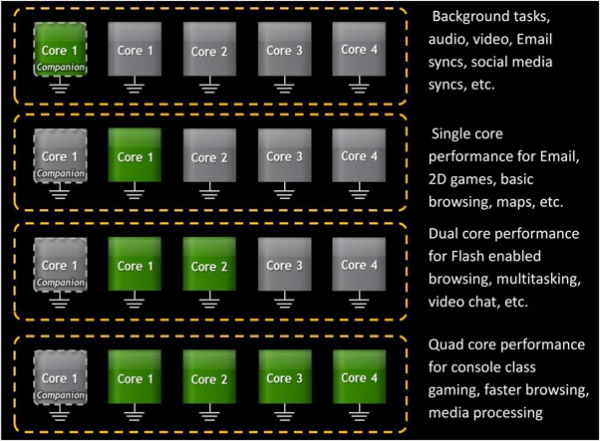

NVIDIA將這種架構稱為vSMP（Variable Symmetric Multiprocessing）即“可變對稱多處理”。據稱，利用這個架構，在系統待機或者是符合很低的時候，四個主要核心將進入睡眠狀態，而第五核心將負責維持系統狀態；當用戶需要使用系統時，第五核心會將主要運算交回給四個主要核心，自己則進入待機狀態。另外四個主要核心也不是同時運行的，而是會根據系統需要進行開啟，因此整個系統的功耗和性能將維持在一個很好的水平。
在圖形核心部分，Tegra 3整合了12個運算單元的GeForce GPU，圖形性能是Tegra 2的三倍，可為移動設備帶來強悍的遊戲性能。同時，Tegra 3還支持HDMI 1.4a接口，可將畫面輸出至大屏幕顯示設備，甚至支持3D立體顯示技術。
[yt]1atRkQOQZzk[/yt]
目前我們已經得知，華碩Transformer Prime和HTC EDGE將是實際上首款採用Tegra 3處理器的平板電腦和智能手機。在Tegra 3正式發布之後，我們相信會有更多的廠商推出四核心移動設備，平板電腦和智能手機即將步入四核時代。
來源：http://www.expreview.com/17507.html
