正義之砲(Justice Pot Generations II)

[ctsun]

發這篇文之前一定要先感謝兩個人
第一位是543兄，第二位當然就是C老大囉

超頻超了5~6年，最後一定是要進入這殿堂
空冷>水冷>極冷

而之前看到543兄所發表的正義之砲(一代)(http://forum.coolaler.com/showthread.php?t=214089)
想當然爾，心就養囉
於是與543兄開始討論有哪些元素或特色可以加入
當然囉～我只是出餿主意啦，大功臣還是543兄;em25;

開始介紹一下正義之砲第2代(JP-G2)囉(部分圖片引用自543兄)

JP-G2共分為三段初略可依照所需使用
Intel - 建議使用第一段及第二段)
AMD -建議三段全上



[s31214f]

喔ˋ~~~~~

哪天我也要做...
期待上炮
I社的U耐的低溫還是沒AMD的強
如果改善..應該會超更大



[ctsun]

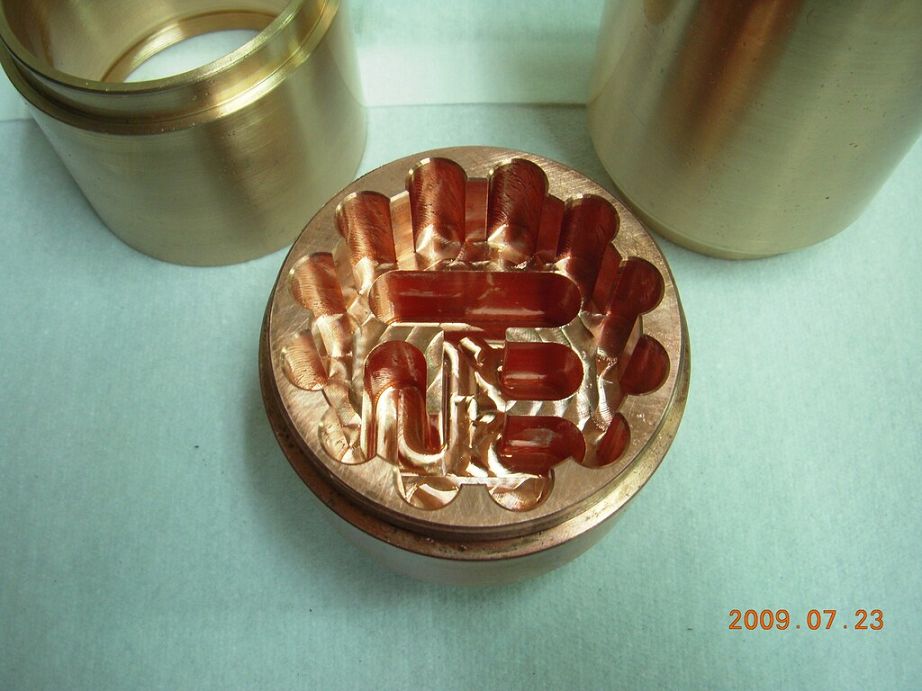

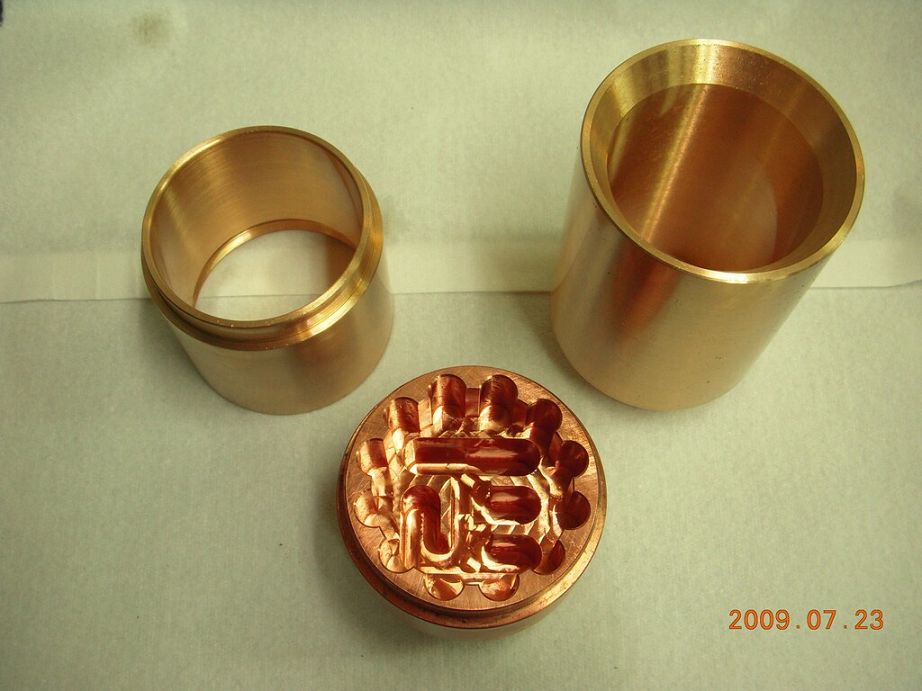

第一段底部可分為兩階
第1階為"正"字標籤的溝槽(這個我超愛)
第2階為環狀齒輪環

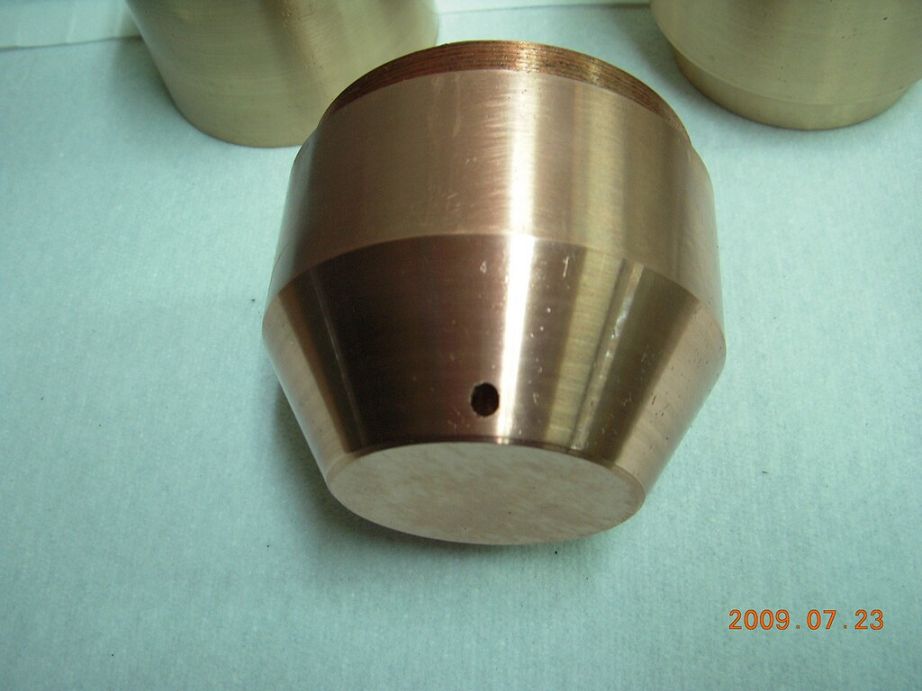

第一段底部側邊還貼心鑿洞，方便塞入測溫線

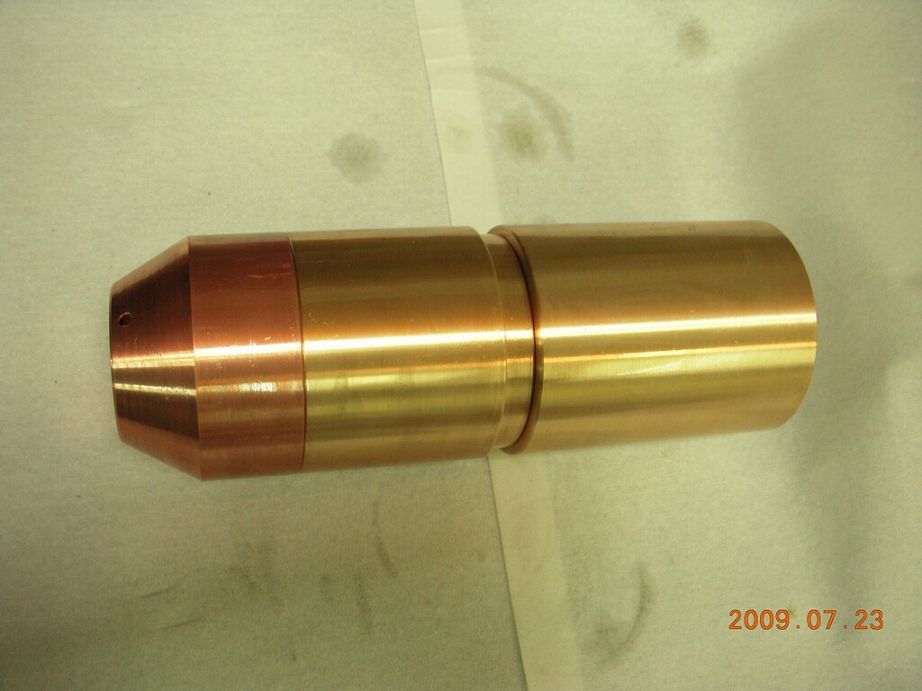

來一張合體照，第一段為紅銅，其餘為青銅(應該是吧^^)
組起來重量應該超過2.5 kg(超high的)



[henry543]

超酷的名字....感謝小東....;0a155537;
Justice Pot Generations II -->JP-G2

希望這組銅柱，能夠幫你拿下一些驚人的紀錄...



這組銅柱的實際重量，在下沒有量過...
不過用軟體計算的話，超過3KG...:D



[ctsun]

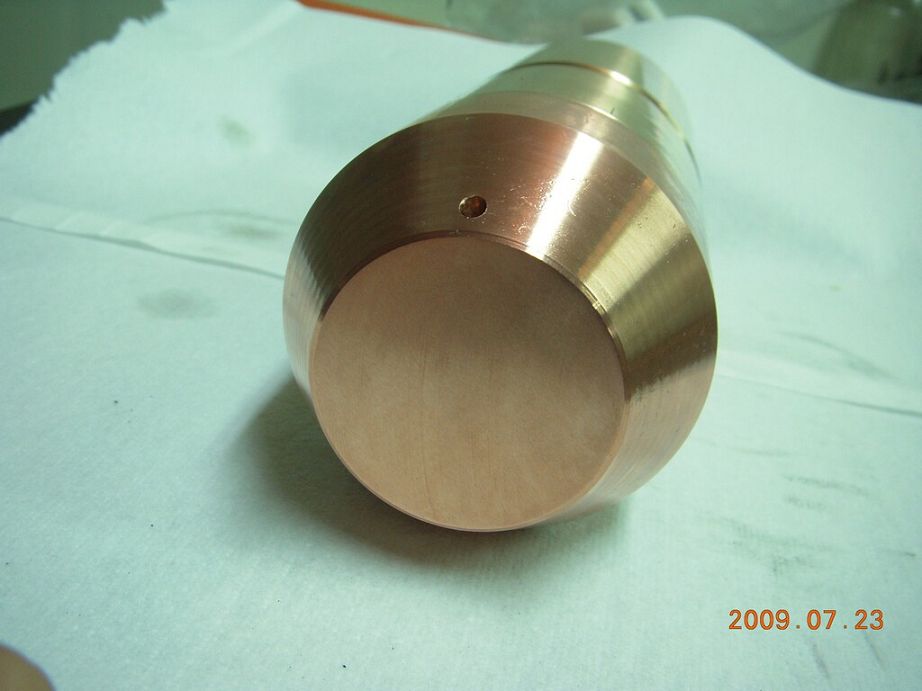

底部照來一張，未拋光
哈～其實有拋沒拋都一樣啦...所以就省一道工囉

配件部分我就不再贅述囉
直接上機開砲，本次測試為AMD平台，因重量已足所以也懶得上扣具了
(其實是我今天去C老大那遲到，所以想說直接上砲了)
防潮部分我跟C老大想法一致，衛生紙無敵，所以先塞滿再說

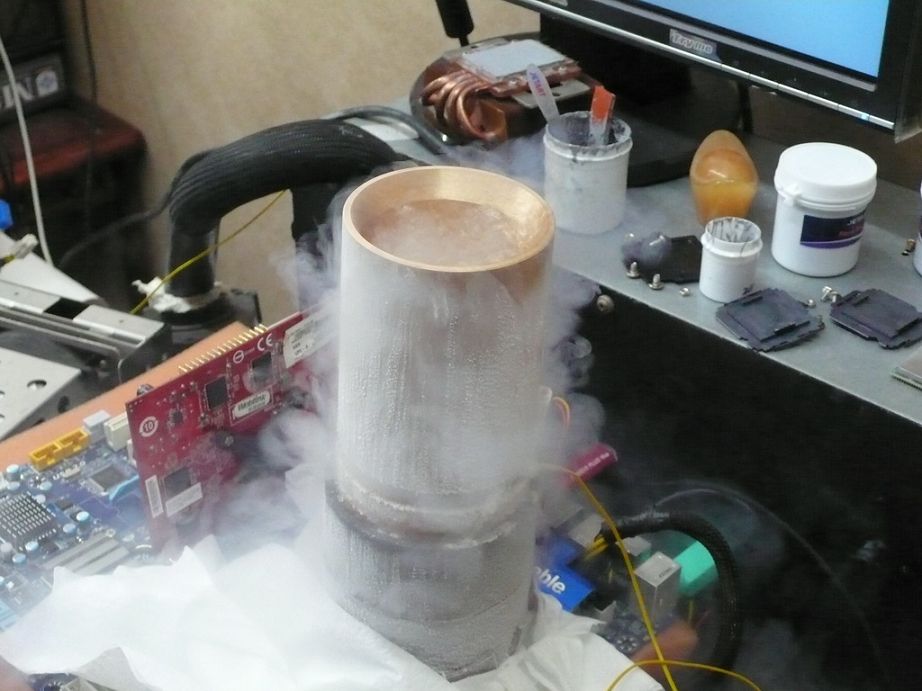

直接將LN2加到最滿，其實在最之前已經試過先倒2杯，溫度直接降到-120(這點我蠻驚訝的)

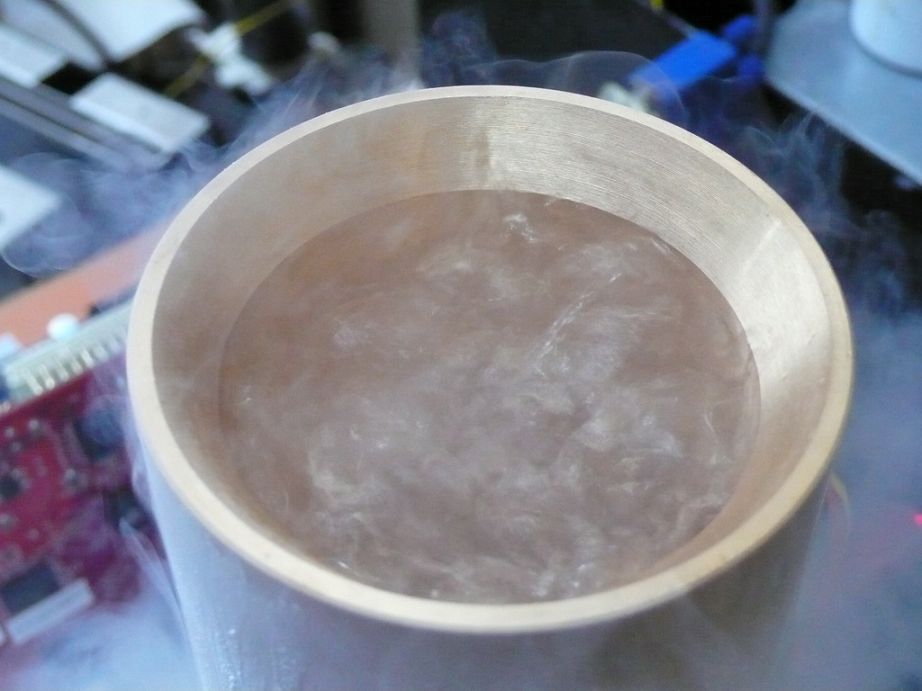

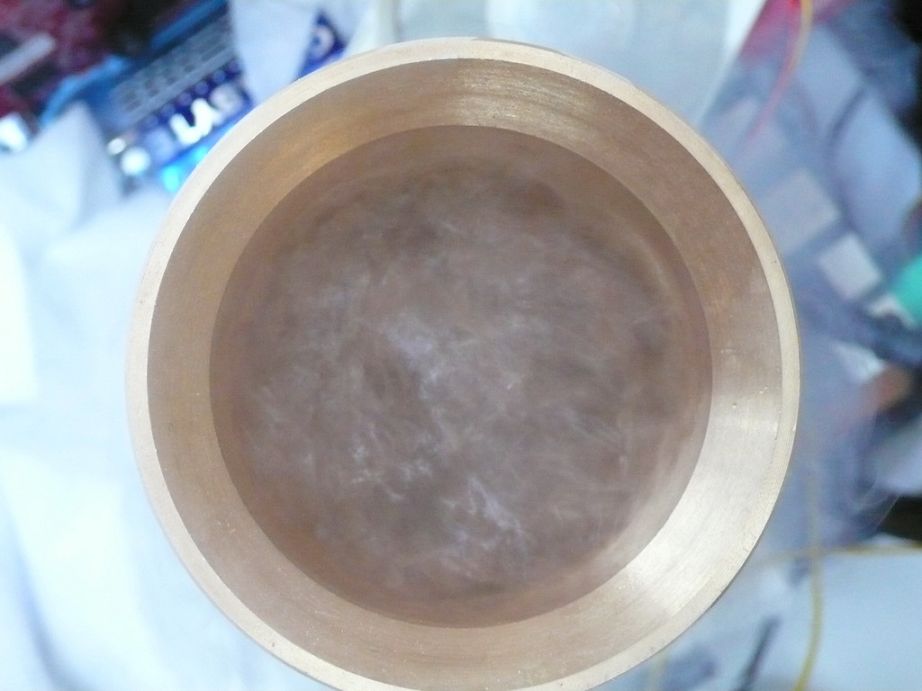

LN2空照來一張



[ctsun]

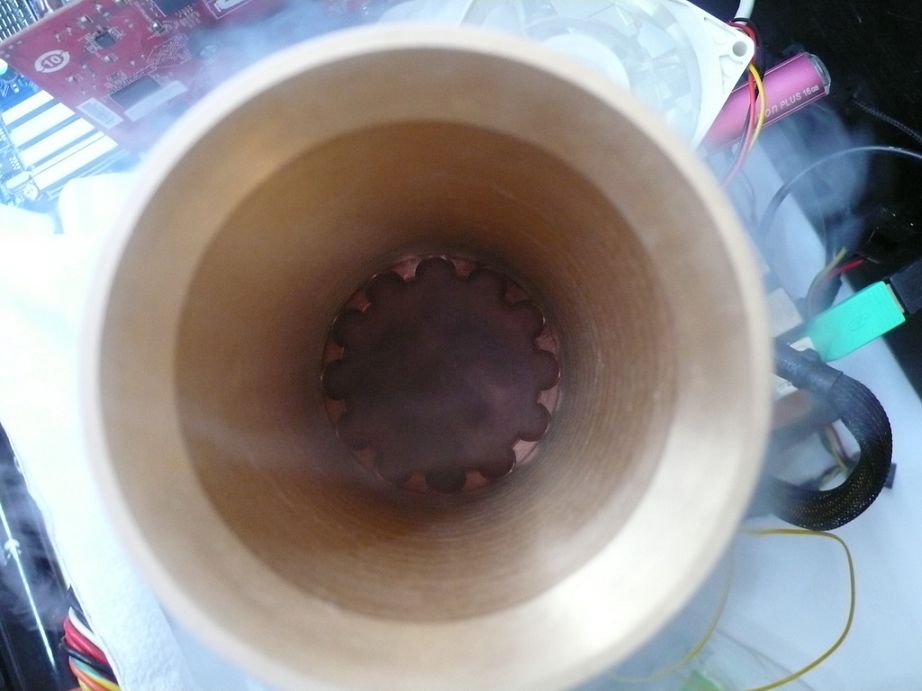

LN2降至第2階(環狀齒輪環)
可隱隱約約看到正字標記

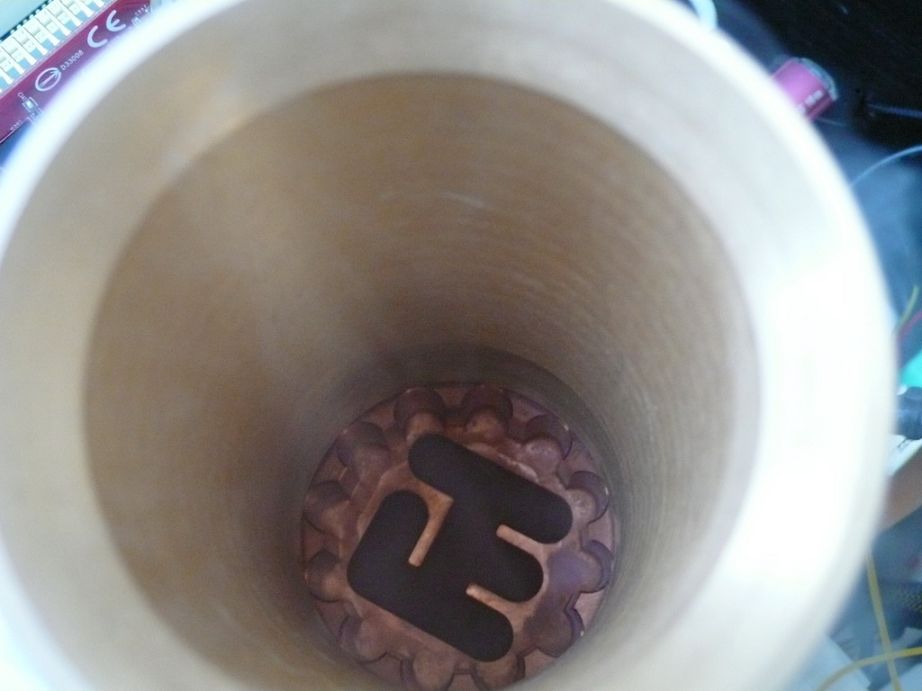

LN2降至第1階(正字標記) - 已經將跳動的LN收斂在正字溝槽中喔

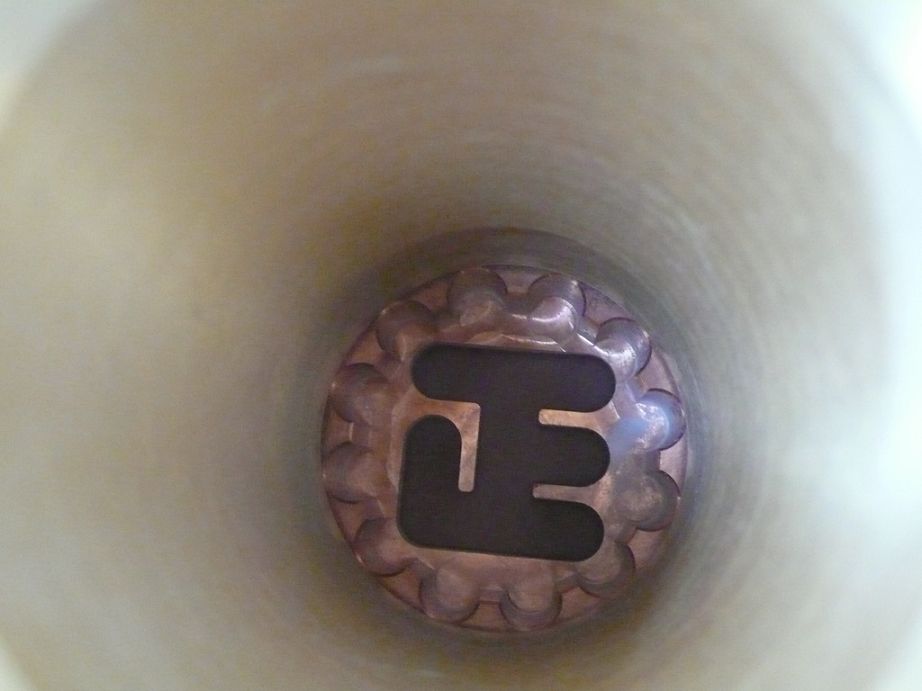

LN2降至第1階(正字標記) - 再來一張

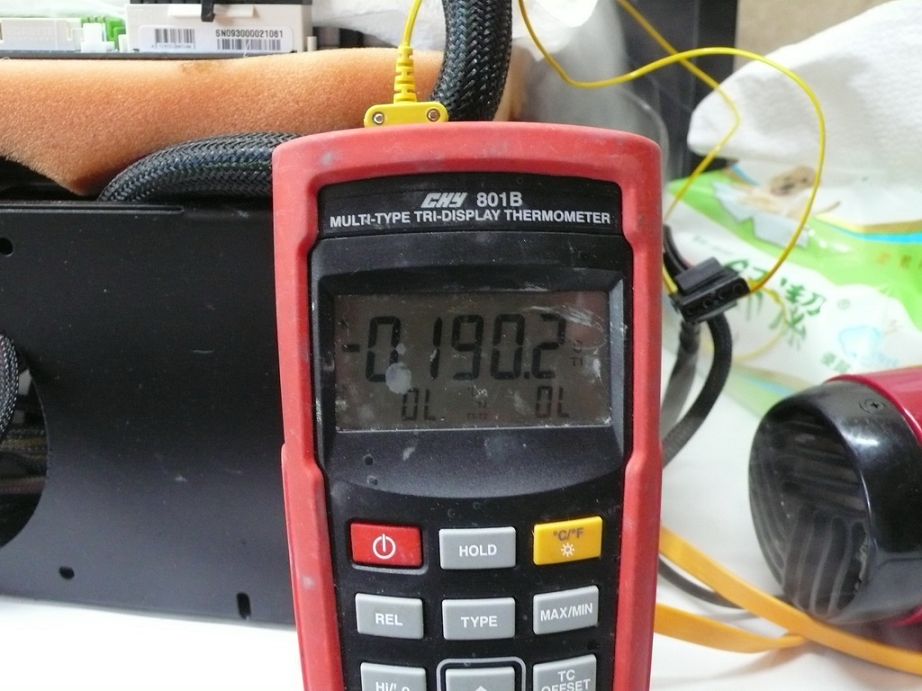

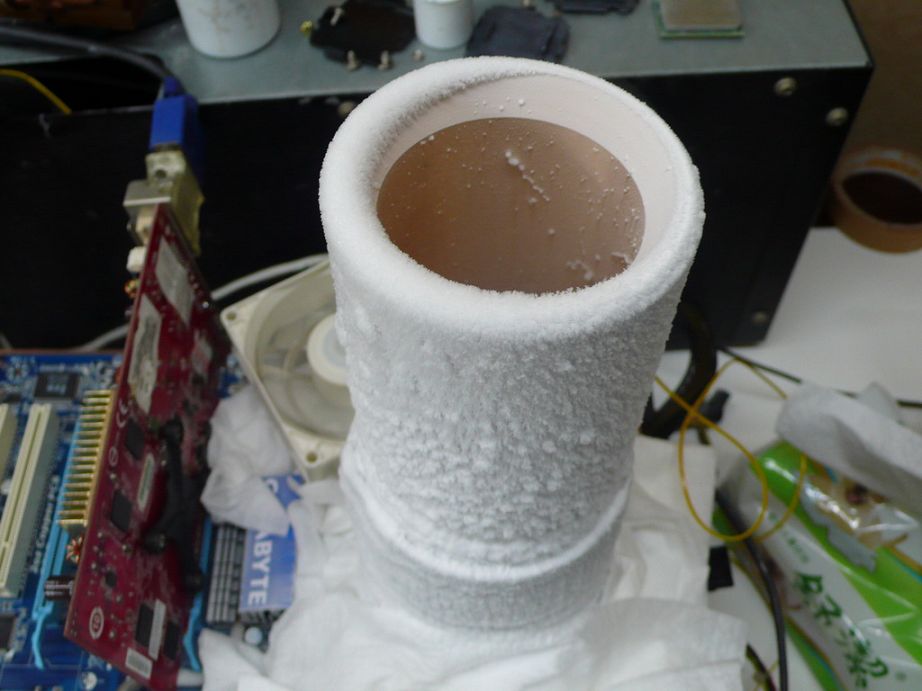

-190度來一張，依照之前看過及玩過的LN2溫度，這已經過關及格囉



[ctsun]

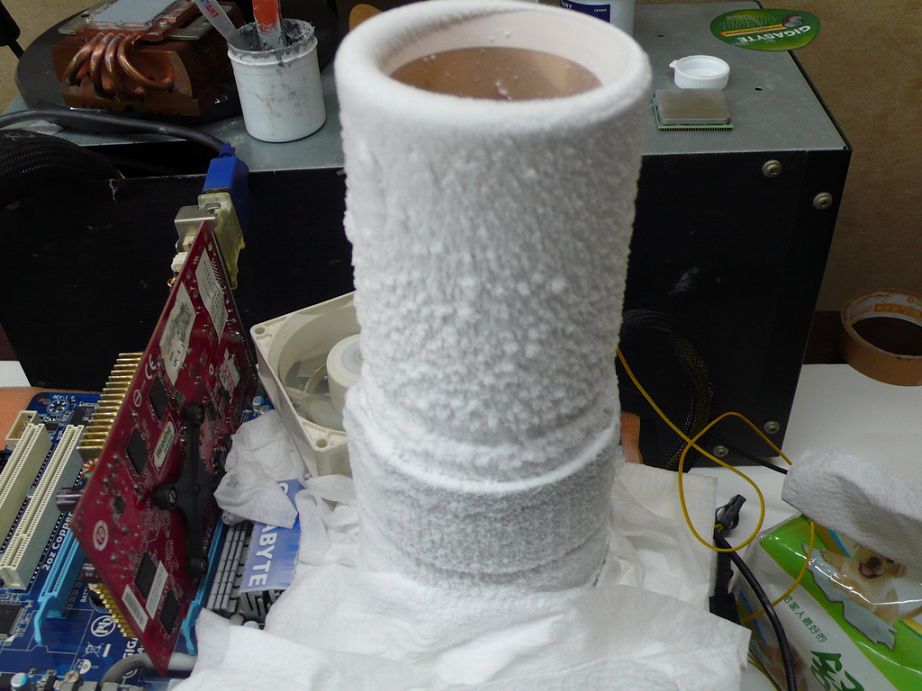

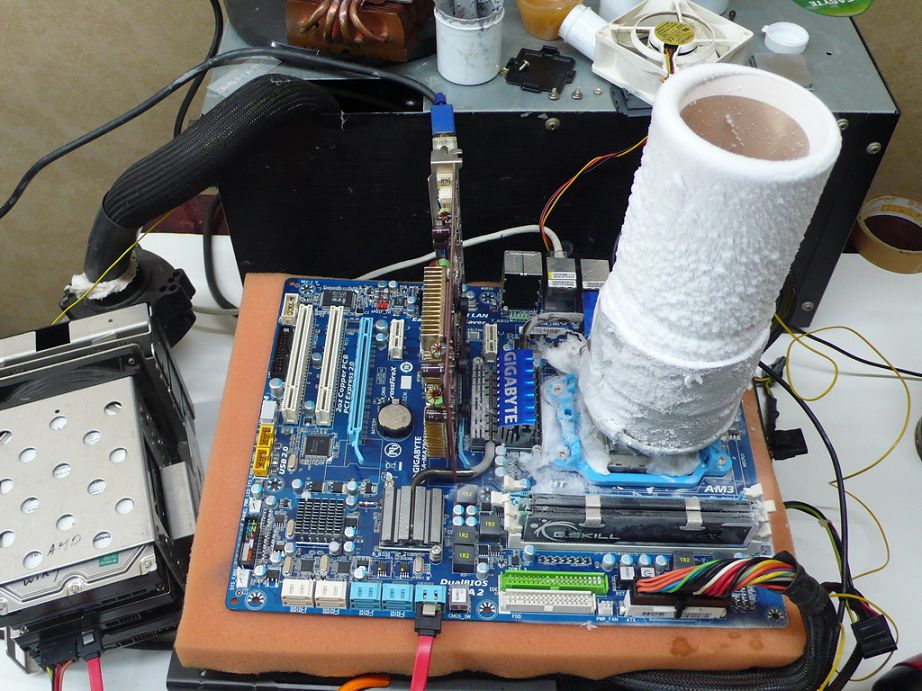

下面3張圖則是C老大拍的(引用一下喔)
因為測試快結束時，我就先落跑了(女友召見;x;)
所以就凹C老大善後了;painkille

當然囉，今天一定也是有重要收穫的

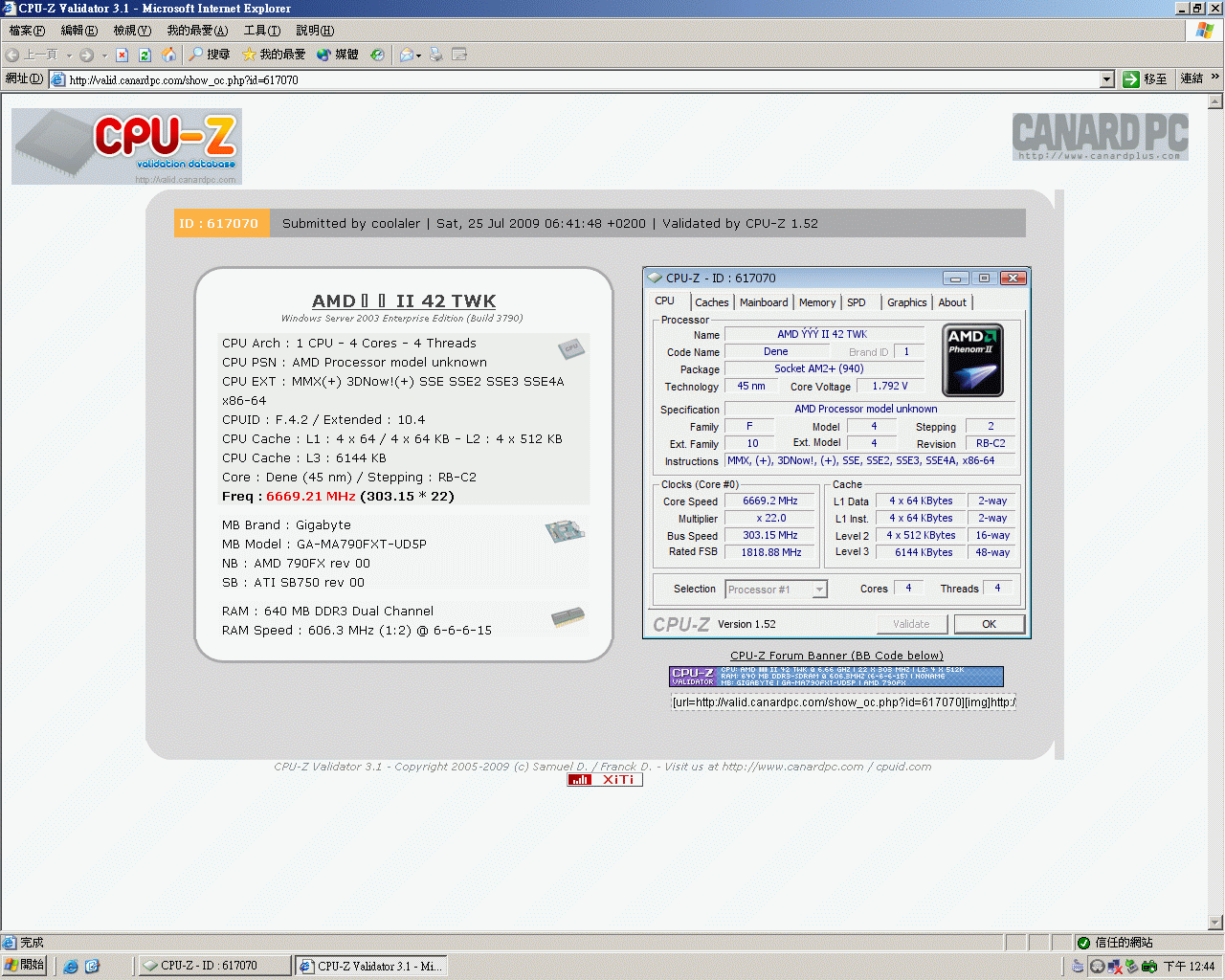

C老大將AMD的TWKR42認證成績推到6669
(我在的時候是6644，一離開就變成6669，難道是我帶屎)

TWKR42詳細測試http://forum.coolaler.com/showthread.php?p=2400643#post2400643



[henry543]

在下補充一下底部加工這個部份...

通常圓形工件加工，用車床是在適合不過，
不過礙於機台精度或是車刀刀尖高度等問題...
端面的加工，通常會有細微的斜度或是中央凸點...
如果車完直接拋光，平面度一定不好，
所以最後經過平面研磨這個製程，再修過表面，
已經是相當相當平整的了，
拋不拋光就不是重點了;em25;



[ctsun]

結論一下
1.極冷-190今天測試時已經達標過關囉
2.溫控部分，因為有溝朝設計，也讓溫控變得較為容易
3.價格我覺得超讚的(比起過鹹水的還便宜許多) - 要買滴，請用力PM 543兄

再重申一次喔！能超多高雖說銅柱有影響(1%吧)，但CPU體質及板子的穩定度才是重要關鍵
當然最最最關鍵的還是要有熟練及經驗充足的操作者(C老大)囉



[ctsun]

在下補充一下底部加工這個部份...

通常圓形工件加工，用車床是在適合不過，
不過礙於機台精度或是車刀刀尖高度等問題...
端面的加工，通常會有細微的斜度或是中央凸點...
如果車完直接拋光，平面度一定不好，
所以最後經過平面研磨這個製程，再修過表面，
已經是相當相當平整的了，
拋不拋光就不是重點了;em25;

拋光附加功能是照鏡子啦.....
您的決定是對的;em25;
