前言:
一個掌握超頻與電競優勢的頂級電競平台旗艦組合，除了要有炫酷的外觀，美好的音效品質，迅速的網路回應及充足的頻寬以外
為使其在內顯或獨顯的效能表現上，都將更充份掌握的優勢的關鍵，其畫龍點睛之處必有以下三點
1.是必須要有史上最強的處理器為核心-如 6700k或 6600k
2.以史上最快的儲存裝置為後盾-NVMe Intel SSD 750
3.搭配支援 NVMe介面的 Z170主版
先來看
1.以史上最強的處理器為核心
第6代 Intel Core代號為「Skylake」，為14nm製程，發揮最新 3D 電晶體技術，使其在
最低的功耗下，提升包括繪圖與電競與媒體方面的效能
同時還能維持電池續航力，並提供比前代產品高 60% 的運算效能，透過 Intel Speed
Shift 技術，更可讓系統反應速度提升 20% 至 45%，使其成為最佳遊戲平台的中央處理器
2.以史上最快的 NVMe儲存裝置為後盾
一個掌握超頻與電競優勢的頂級電競平台旗艦組合，為何要使用 Intel SSD750做為儲存裝
置？因為 Intel SSD750率先使用 NVMe控制器
及 PCIE3.0X4 Gen3規格，輕易突破 SATA 6Gbps 頻寬限制， 在大幅增加 PCIe Lanes
數目的 Intel Z170主版上
能發揮單顆最高讀寫速度高達 2.2GB/s Read 、 900MB/s Write 、 4K IOPS 430000的
效能，而使 Intel SSD750成為史上最快儲存裝置
而採 U.2 四通道 SATA Express的傳輸介面的 Intel SSD750，更相容於 SATA、SATA
Express、SAS 等多種介面訊號
其中對應 PCIE介面部分得以支援 4 條通道配置，更是為避免遭遇效能瓶頸的關鍵，使您在
電競平台上快人一等，這是為何要使用 Intel SSD750做為儲存裝置的原因。
3.搭配內建 NVMe介面的史上最大的 Z170主版
Intel Z170的 ASUSROG M8F主版，是一片超頻與電競兼顧的旗艦級主版，除了擁有OC
Panel II，在讓您享受超頻極限之餘，並能兼顧電競的樂趣
M8e在電競玩家最在乎的音效品質方面，採用 SupremeFX 2015的音效設計
也是目前首創ESS的DAC
同時還搭配Sonic SenseAmp，Sonic Studio II與 Sonic Radar II功能，並在耳擴上加上
自動偵測耳機阻抗的功能
Sonic SenseAmp，並在偵測完耳機阻抗後自動調節放大功能，讓使用者可以輕鬆插入不同
類型的電競耳機
除此之外，Sonic Studio II獨有的音效功能讓使用者可以立即享受不同的音場體
在網路方面，M8F也提供了優化軟體，GameFirst III，可讓使用者簡單的設訂4個預設模
式，對於專業玩家, 讓使用者可以完全掌控網路頻寬

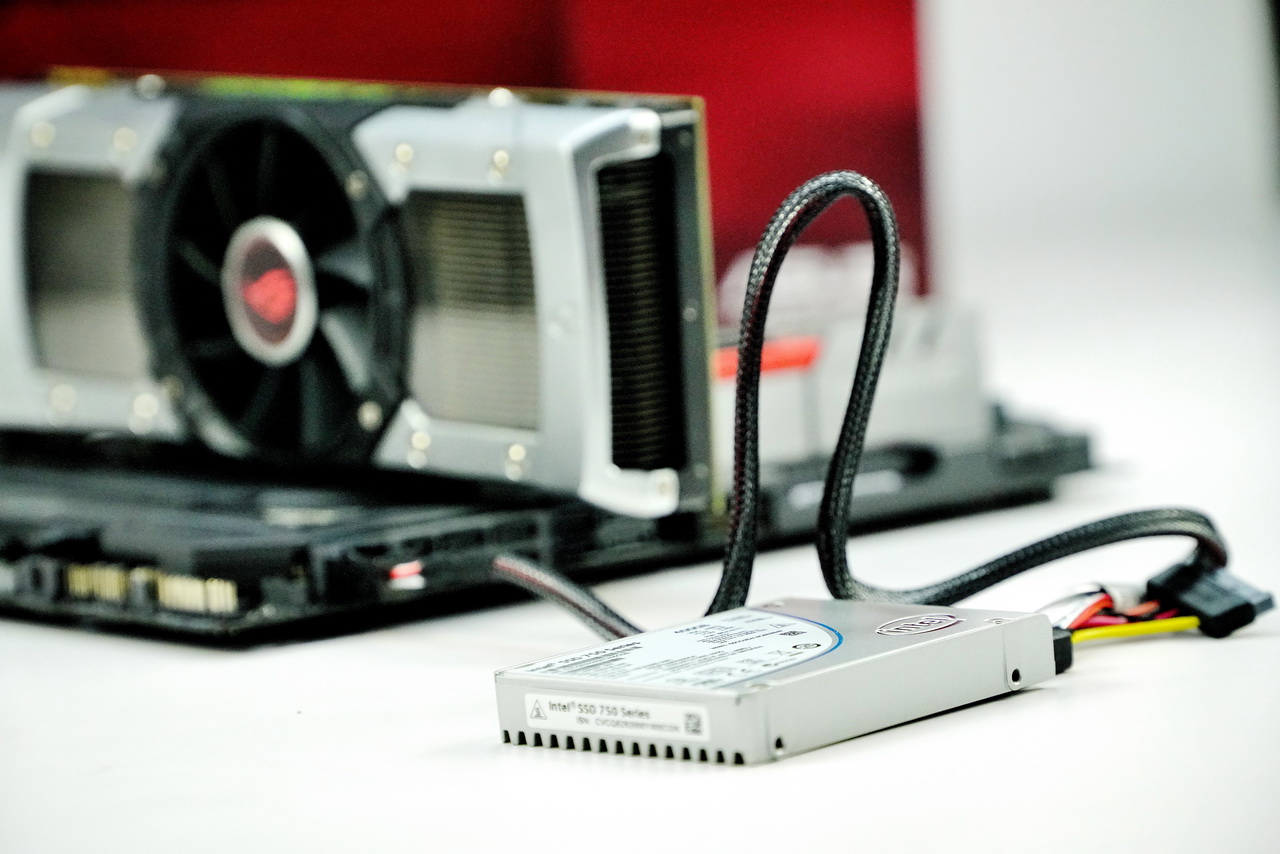

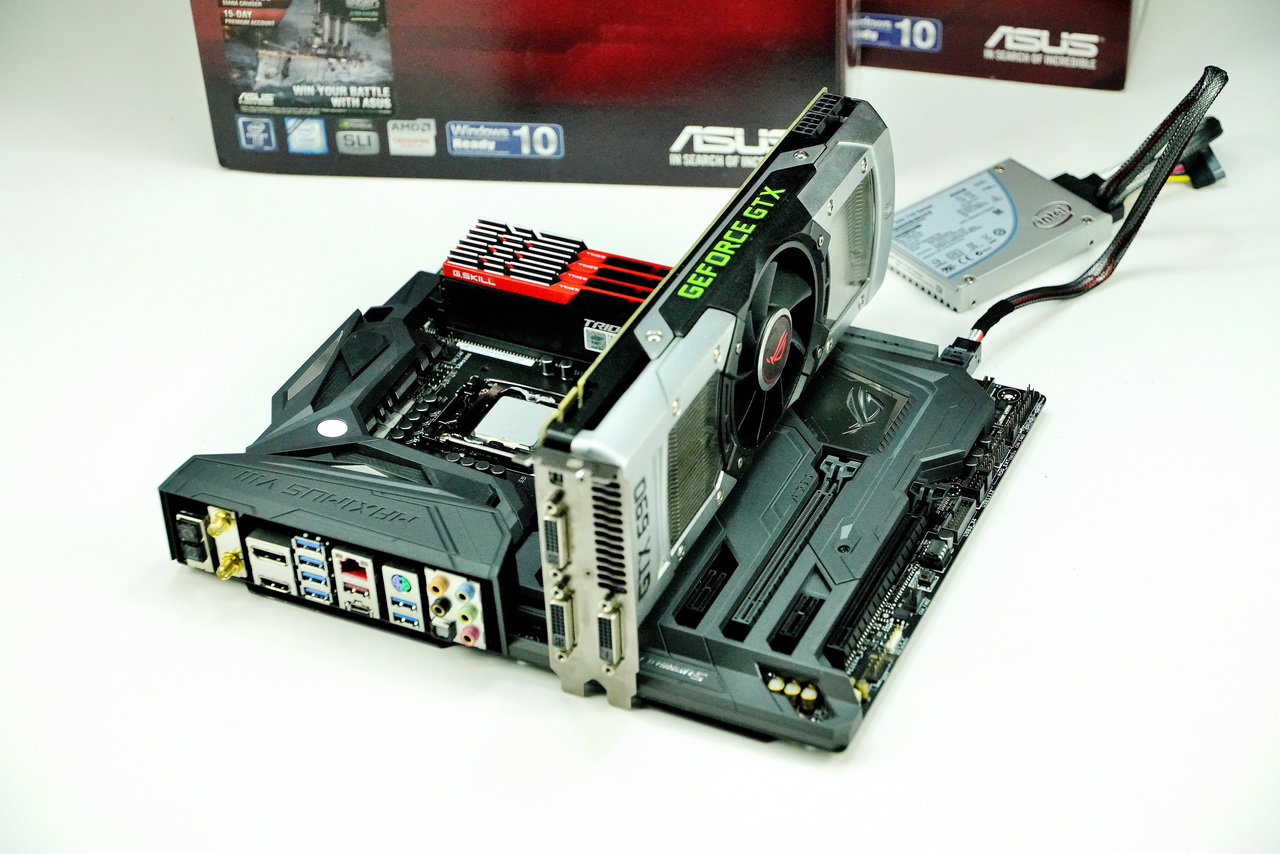

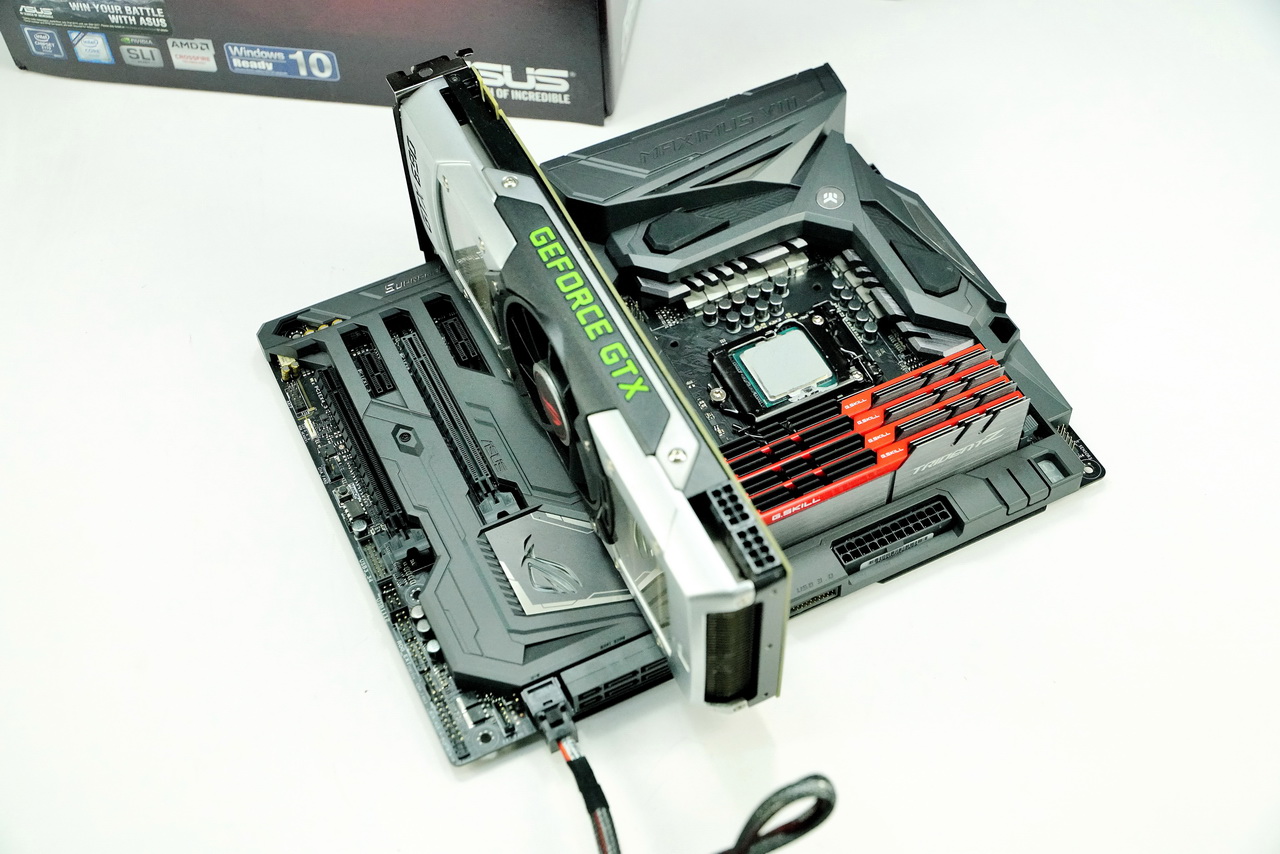

ROG+Intel SSD750 U.2+DDR4 4266 4GBX4+GTX690之平台照

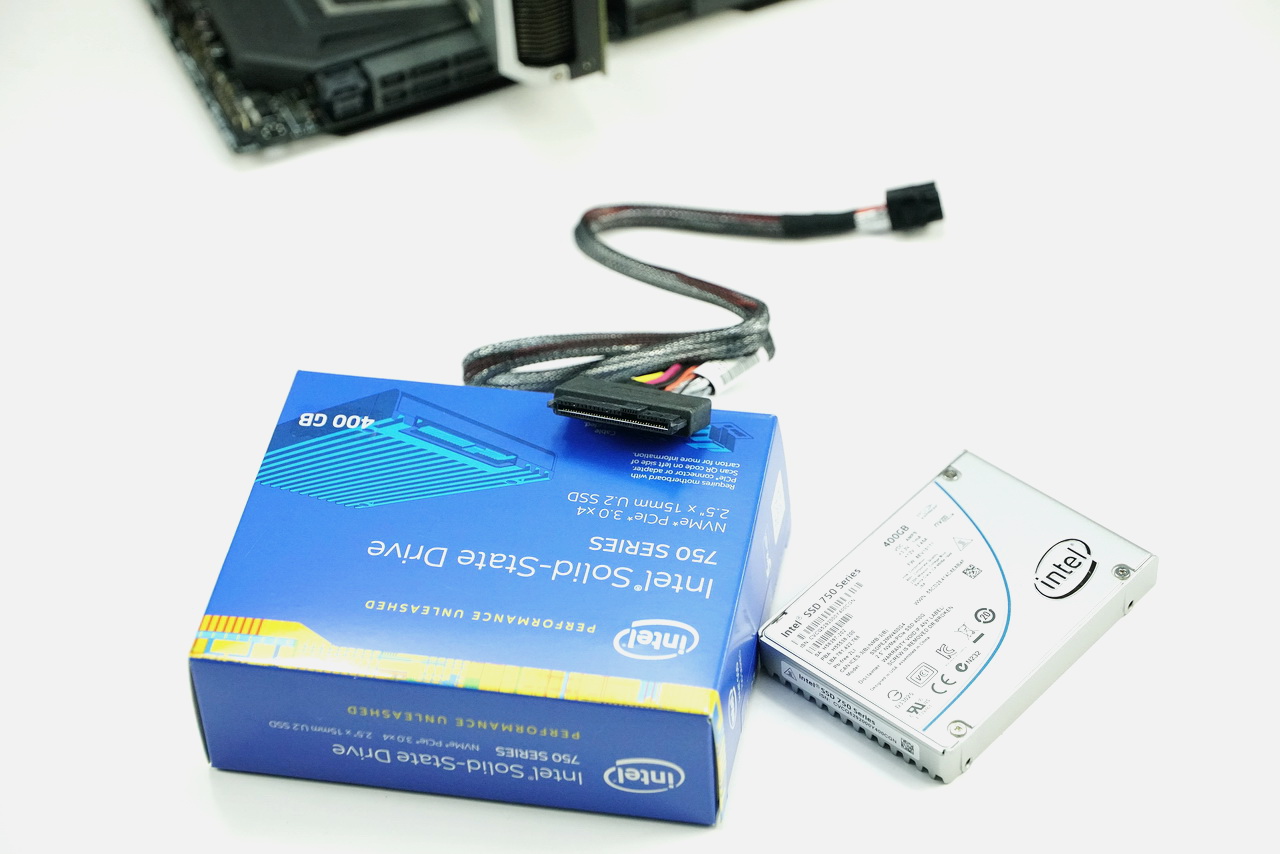

Intel SSD750 U.2 彩盒

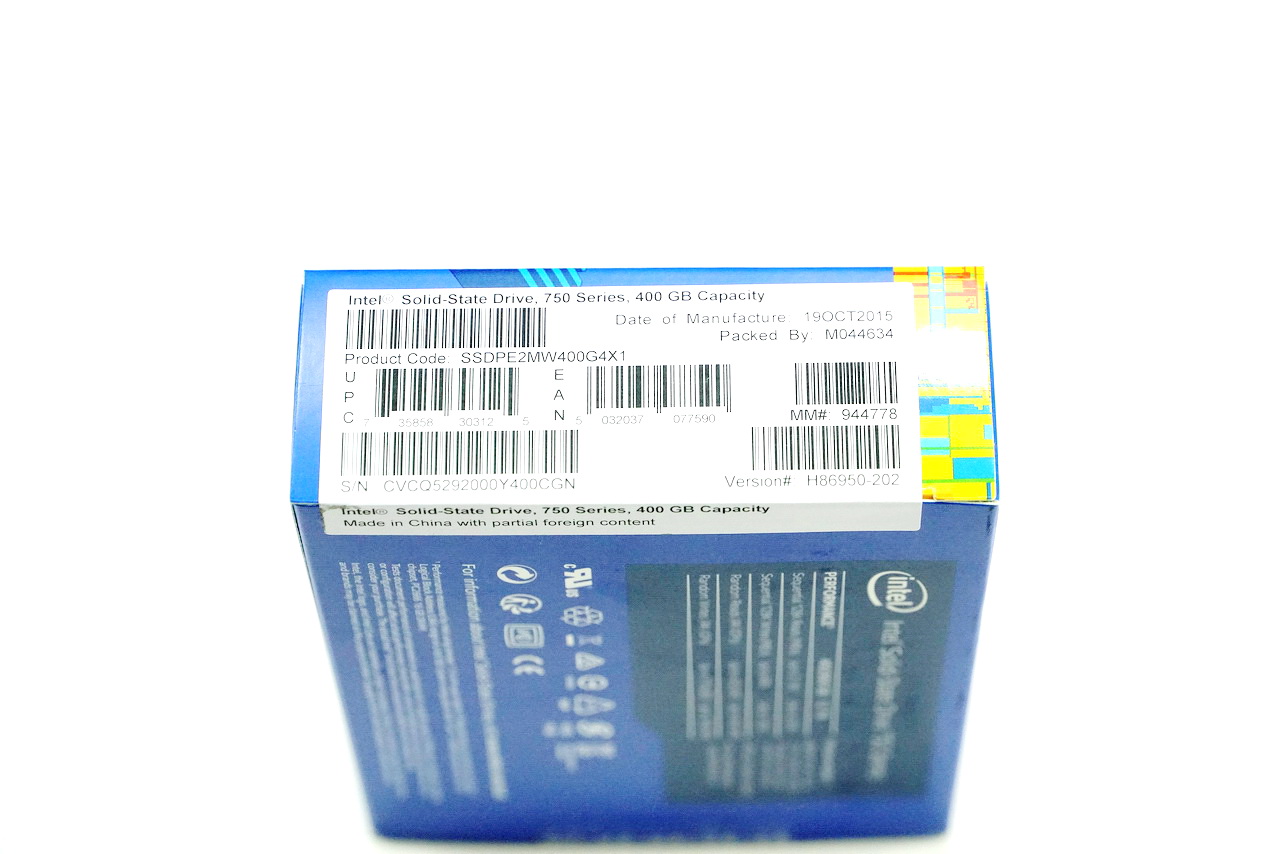

Intel SSD750 U.2 標籤

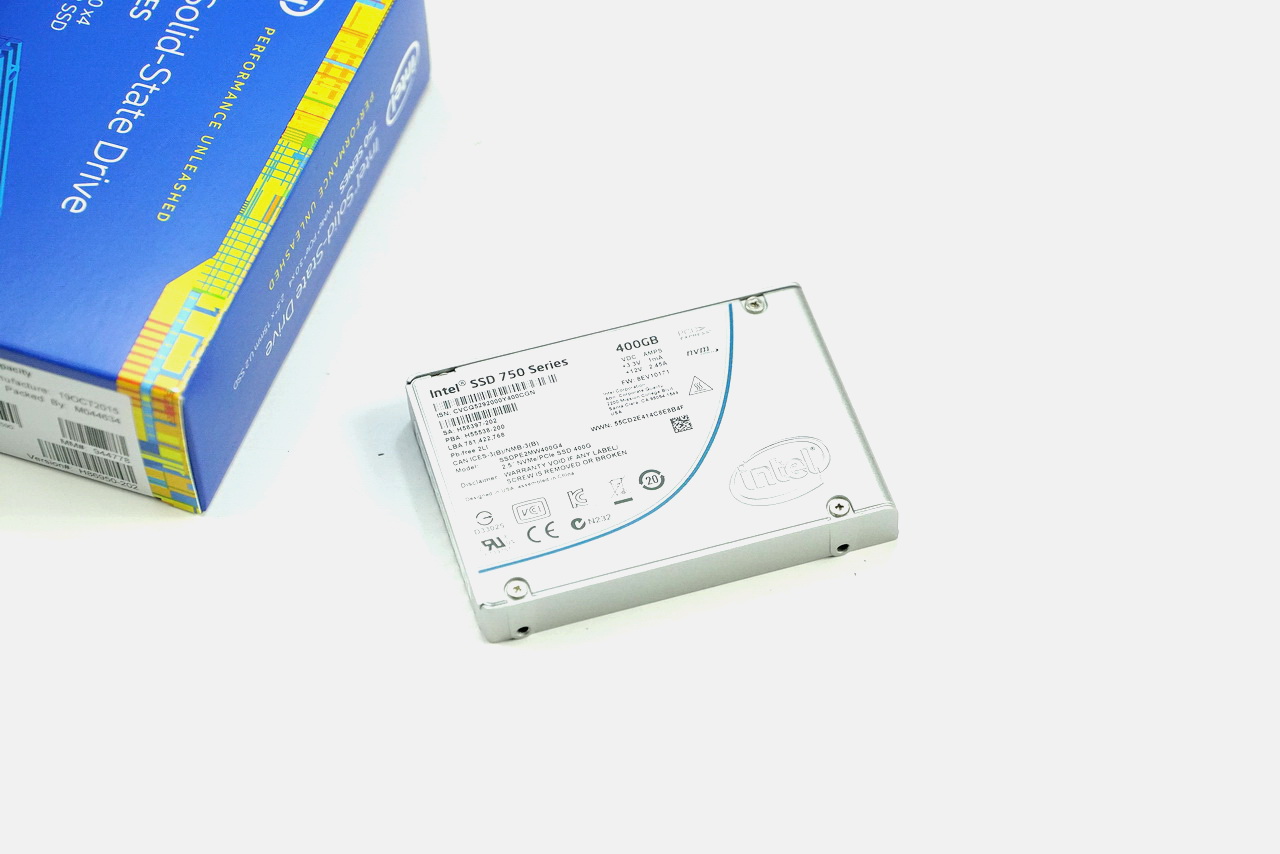

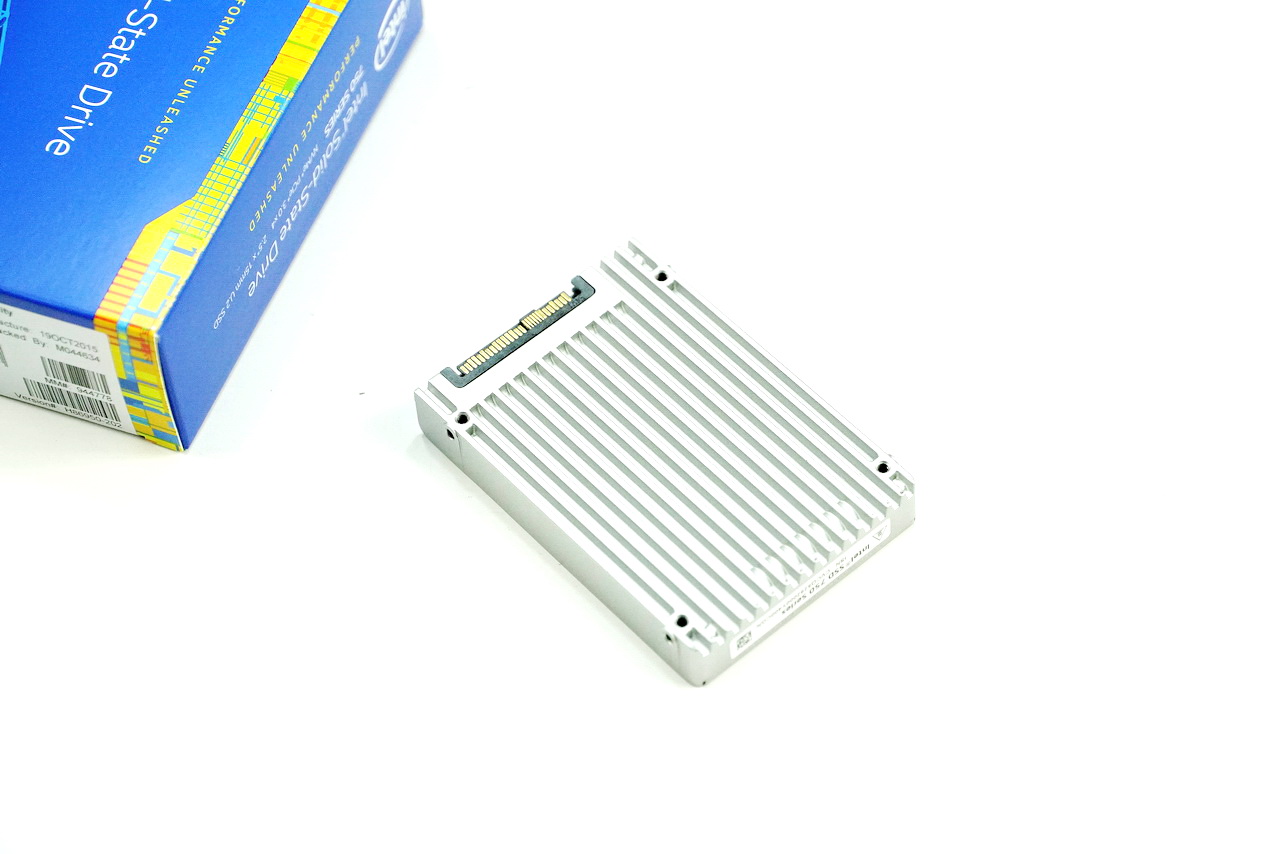

Intel SSD750 U.2本體
外殼的特殊造型可以增加散熱面積
Intel SSD750 U.2 接口特寫
Intel SSD750 U.2特寫

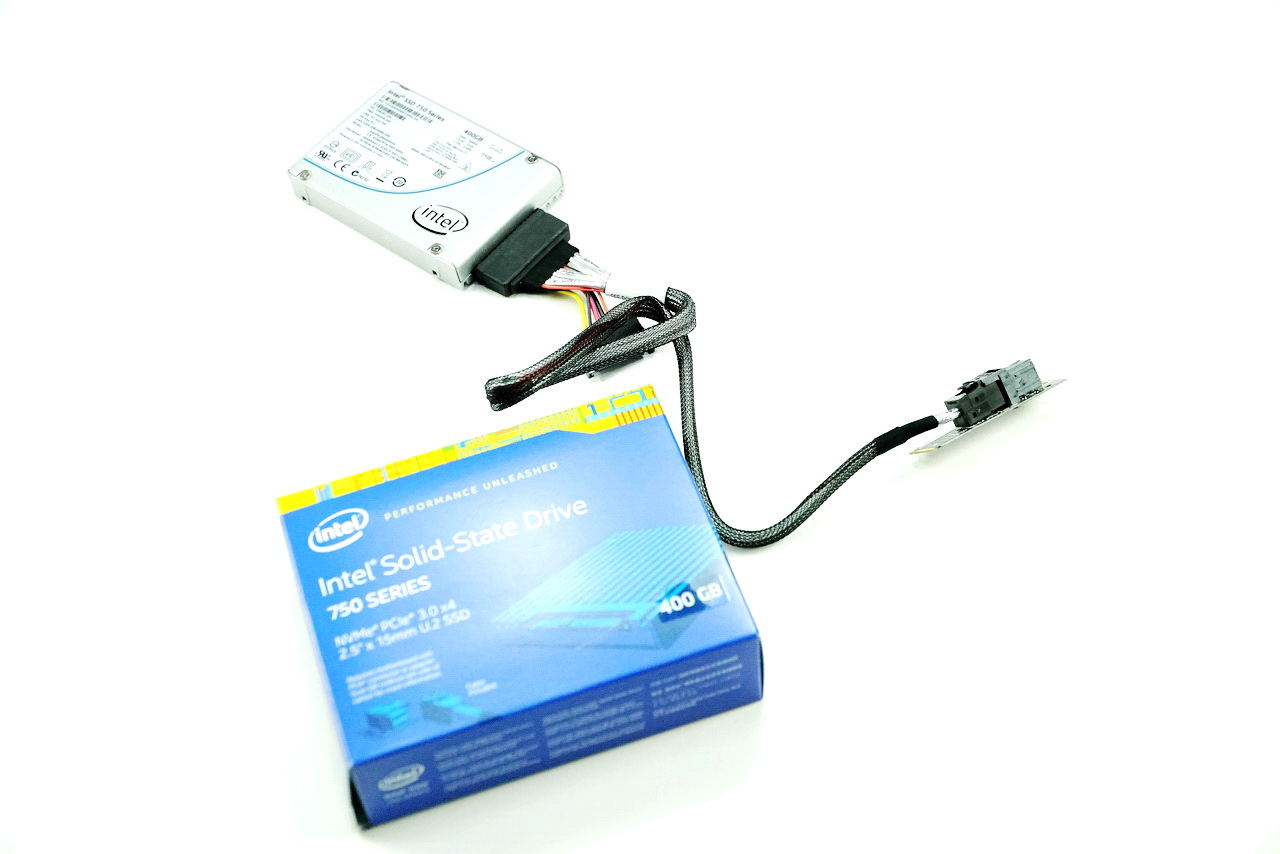

Intel SSD750 U.2 專用排線主機板端
Intel SSD750 U.2 供電端
結合
Superkit(可以將U.2轉接至M.2接口)
ROG Z170主板

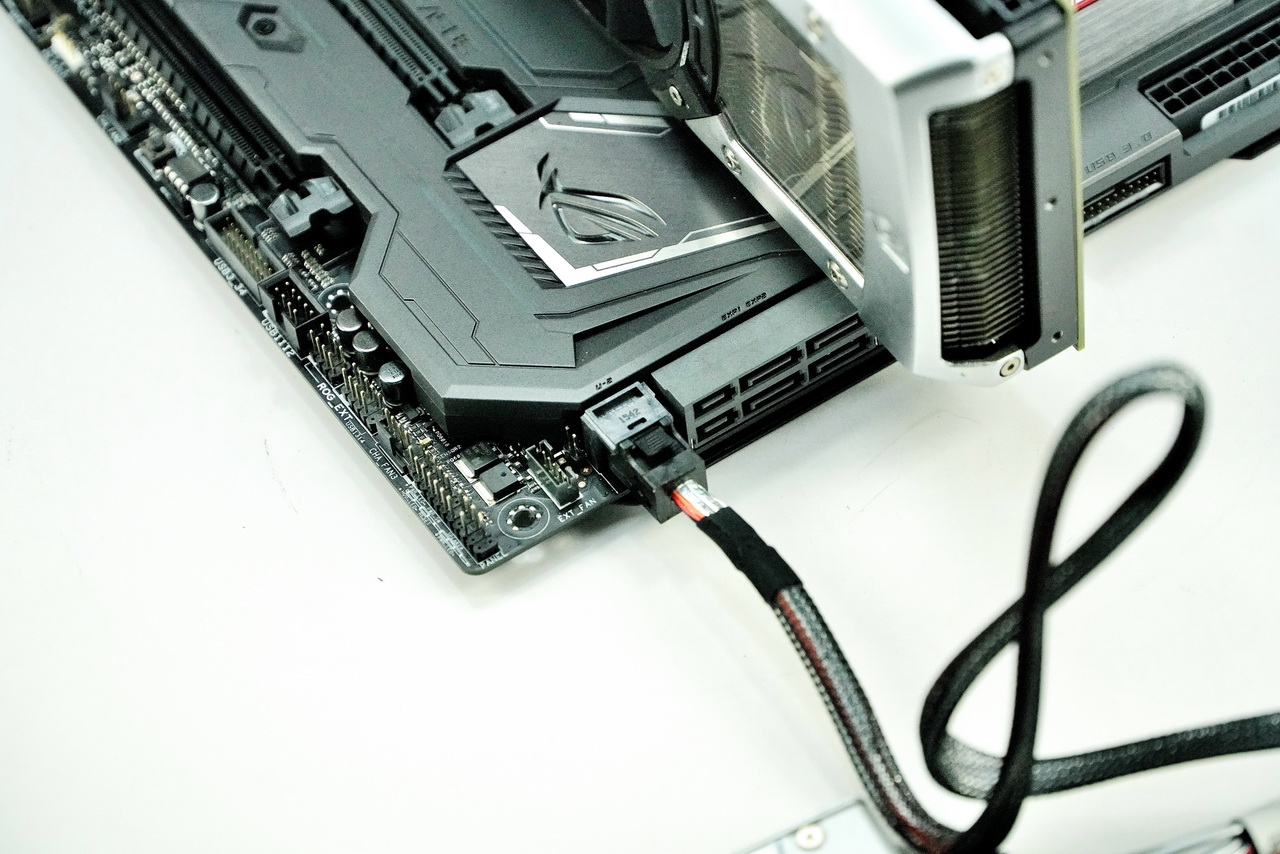

接上 SATA EXTRESS介面接口
I/O

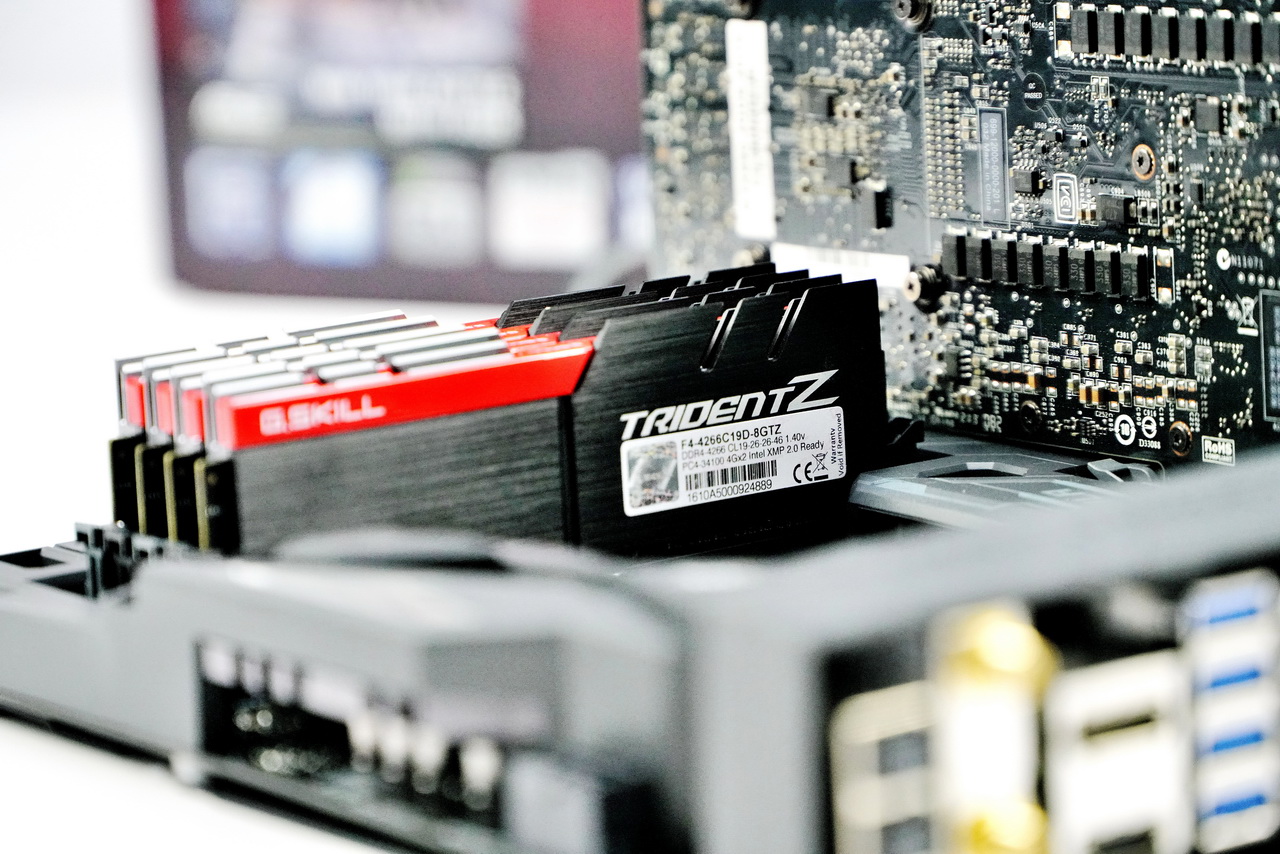

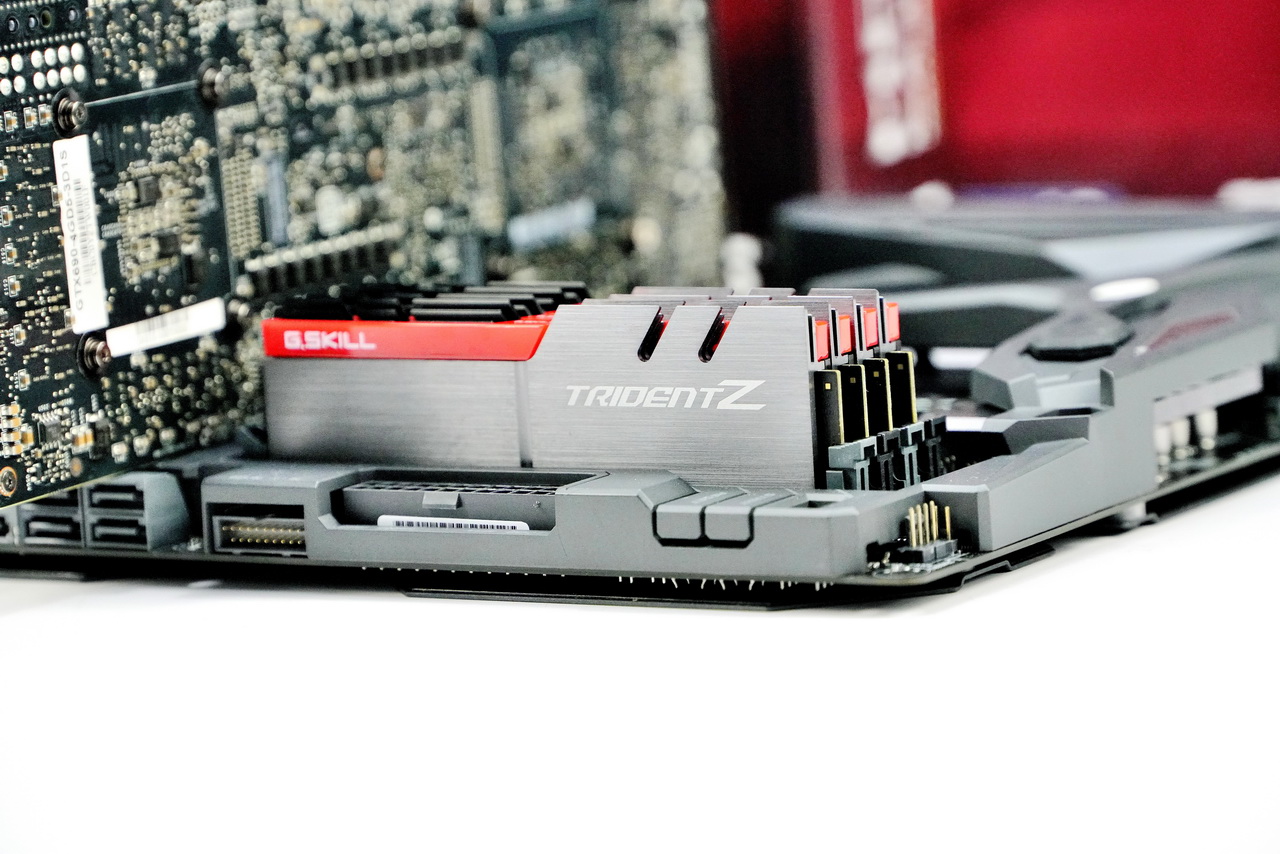

史上最高規格的 DDR4 4266 4GBX4特寫
與 SSD750合照
測試平台諸元
M/B ：Z170 ROG
MEM ：G.SKILL 4GBX4 DDR4 4266 Dual Channel
OS ：WIN 8.1 X64
CPU：INTEL Core i5 6600k ES
GPU:690GTX 及 HD530
Cooler:空冷
測試諸元
Intel 6600K處理器，為14nm製程，IMC預設值為 DDR4-2133MHz或DDR3L-
1600MHz，具備16條PCIE3.0通道，DMI傳輸通道也升級至Ver3.0，讓傳輸頻寬提昇到
8GB/s
6600K超頻@5GHz的單工效能
spi1m
spi32m
cpumark99
而在內顯方面，6700K及 6600K，均內建最高等級的 Intel HD Graphics 530繪圖晶片，
支援DX12、OpenGL4.3/4.4、OpenCL 2.0
AP以及HEVC、VP8以及VP9等多媒體格式的硬體解碼與編碼
除了4K HEVC 8-bit硬解/10-bit混合硬解(Decode)能力，Skylake的Quick Sync Video
也加入4K HEVC 視訊的硬體壓縮(Encode)
因此可以輸出4K HEVC的檔案或串流，在店鏡方面能提供最高享受的精緻畫質，最高輸出解
析度 4096x2304，同時輸出3個數位訊號輸出
至於在效能方面與前一代的 HD4600更有顯著的效能提升,有興趣的玩家可以參考以下影片
介紹，有很清楚的測試比較
Intel SSD750 效能測試
1.AS SSD Benchmark：是一個專門為 SSD測試而設計的軟體，可以測試出固態硬碟的持
續讀寫性能
包括單執行緒和多執行緒下的 4KB小檔的傳輸性能，有兩種項目，一種是 MB/S，一種是 IOPS
MB/S能表現出對於大型檔案的存取效能，其數值愈大代表讀寫性能愈佳，而 IOPS乃針對
於零散瑣碎的小檔做效能測試
IOPS數值愈高代表對硬碟檔案的隨機存取能力愈佳，亦即在電競上將能得到更為順暢的操
作
a.在大型檔案的存取效能性能上，讀取:2117MB/S，寫入:961MB/S，跟SATA III的極限
比較
連續讀寫為讀取550MB/s，寫入530MB/s,Intel SSD750連續讀取速度快了近4倍，寫入
速度近兩倍
b.在4K小檔讀寫性能測試:讀取為230.30MB/S，寫入:35.19MB/S
c.IOPS測試，讀取:354963IOPS、寫入:207228IOPS，比SATAIII介面 SSD的 IOPS
性能高出了2倍
對提升電競效能存取絕對有很大的幫助
2.CrystalDiskMark：簡易的硬碟評測工具，簡稱CDM，能夠測試硬碟連續讀寫、隨機讀寫的速度，藉此來比較硬碟效能的優劣；開始測試之前，可以先於〔All〕按鈕之後選取測試次數、測試資料大小、測試的磁區，選好之後，再按〔All〕按鈕開始所有項目的測試能簡單快速的檢測傳輸速率
CrystalDiskMark測試:讀取:2375MB/S，寫入:1001.1MB/S
而4K也有優異的表現
3.ATTO Disk Benchmark：能簡單快速的檢測傳輸速率，是很方便的硬碟效能測試工具，
透過 0.5 K、1K、2K、4K、8192 K、至64MB的不同資料封包大小與 64K~2GB 等總檔案大小，來測試各種情況下的讀寫效能與速度。
此外，並提供 Force Write Access 與 Direct I/O 等選項，讓我們分別測試有快取跟沒快取狀態下的讀寫效能，並可檢測硬碟、SSD、RAID 磁碟、記憶卡、USB 隨身碟…等等各式儲存設備
ATTO Disk Benchmark測試:讀取:2362.7MB/S，寫入:1001.1MB/S
