前言 :
一年一度的 Intel Innovation創新日已於當下在加州聖荷西市盛大舉行,在這一次的 Innovation 2023活動中 Intel將以「英特爾客戶端硬體路線圖及 AI的崛起」之名,舉行的會議主題包括了加速 AI時代、未來計算的變革性創新、炒作與現實:將現代應用程式更快地推向市場(邊緣到雲)、構建和擴展行業領先的下一代系統和平台
Intel並在創新日中揭露新一代 Meteor Lake系列處理器之嶄新規格與架構,以及釋放即將在 10/17推出的 Raptor Lake Reresh的詳細規格
Intel CEO並會在 Innovation 2023活動中闡述「為了在邊緣、用戶端與雲端的應用程式採用生成式 AI技術,您需要具生產力、高效且最佳化的解決方案。您想要在任何地方自由建置、擴充及部署,同時確保資料與模型的安全性。Intel 提供的 AI平台包含便攜式端對端工具與最佳化軟體套件、AI加速的處理器與系統組合,以及協助在工作流程的每個階段加速 AI開發的夥伴生態系統」
同時,Intel高層與特別嘉賓亦會將概述運算的最新進展、為產業的未來提供藍圖,並推出最新的開發者解決方案,釋放新一波的創新技術
與在 Intel 51年來首次開放媒體參訪的 Intel Technology Tour 2023 for 3D Advance中 Meteor Lake之介紹,不同的是後者更貼近技術層面,滄者也將 Meteor Lake之採訪心得整理為本篇報導,有關 Meteor Lake之架構規格仍必須以 Inte正式發佈的為準
Intel Technology Tour 2023 for Meteor Lake
Intel Meteor Lake使用的是第二代混合架構技術,P-Core為 Redwood Cove架構,以取代之前的 Golden Cove架構,E-Core則改用 Crestmont架構,替換 Gracemont

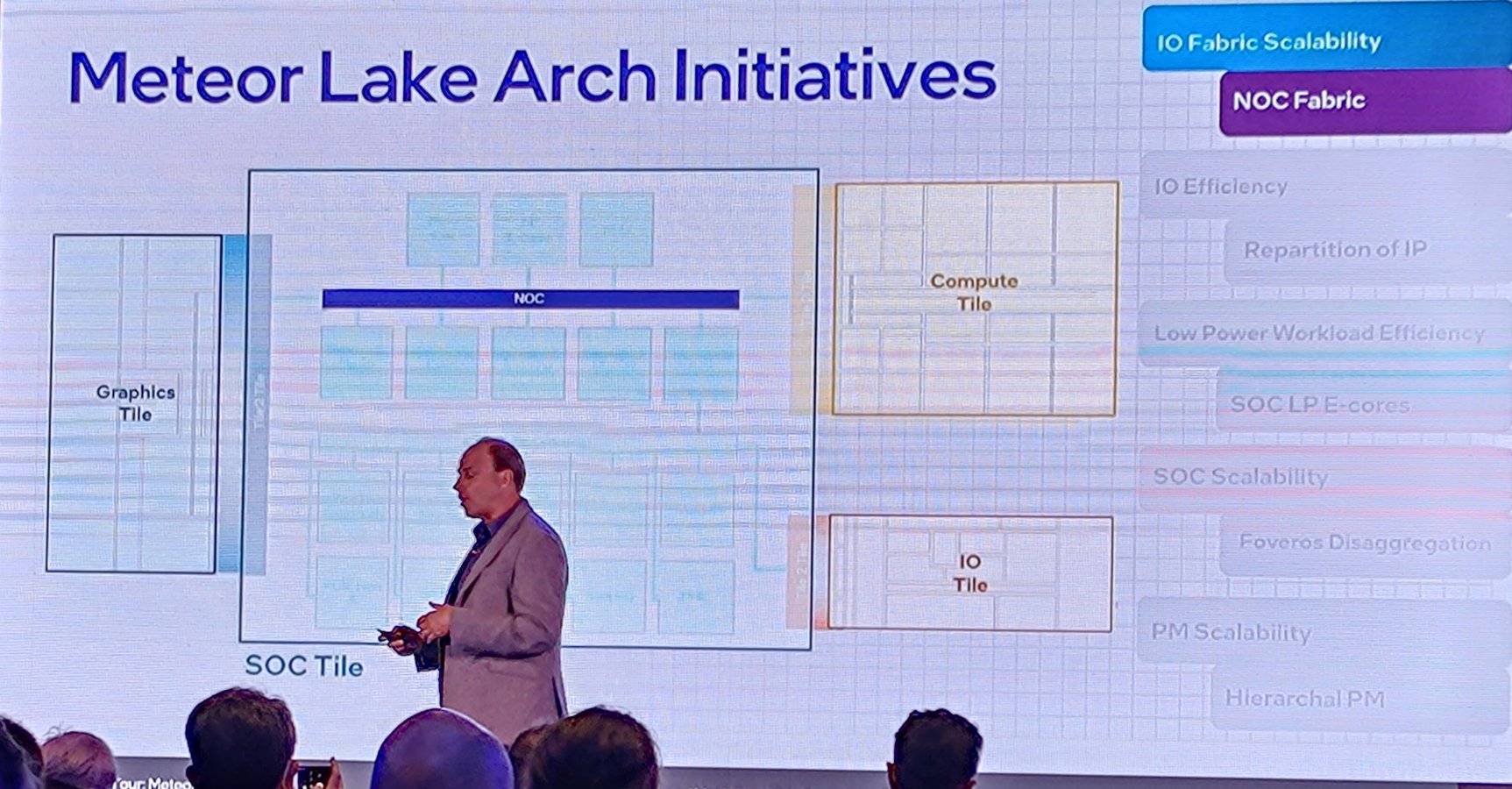

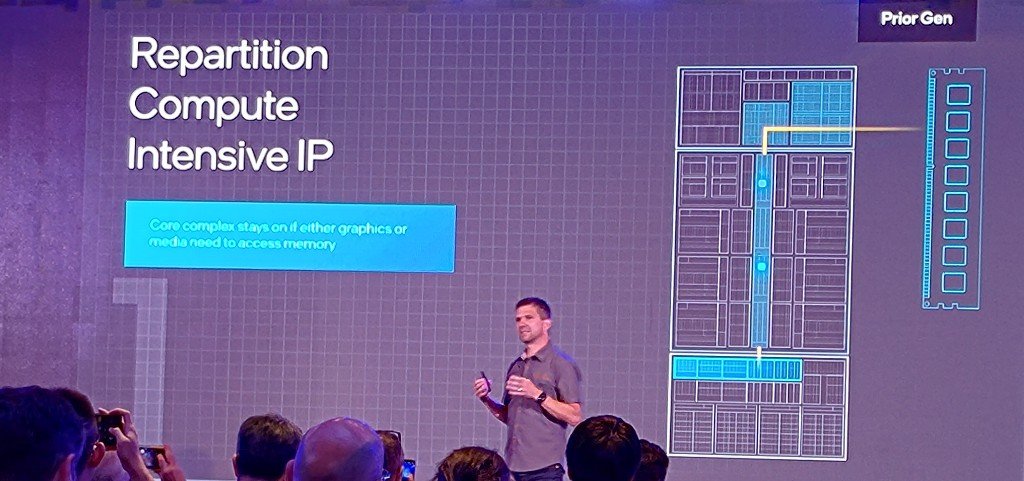

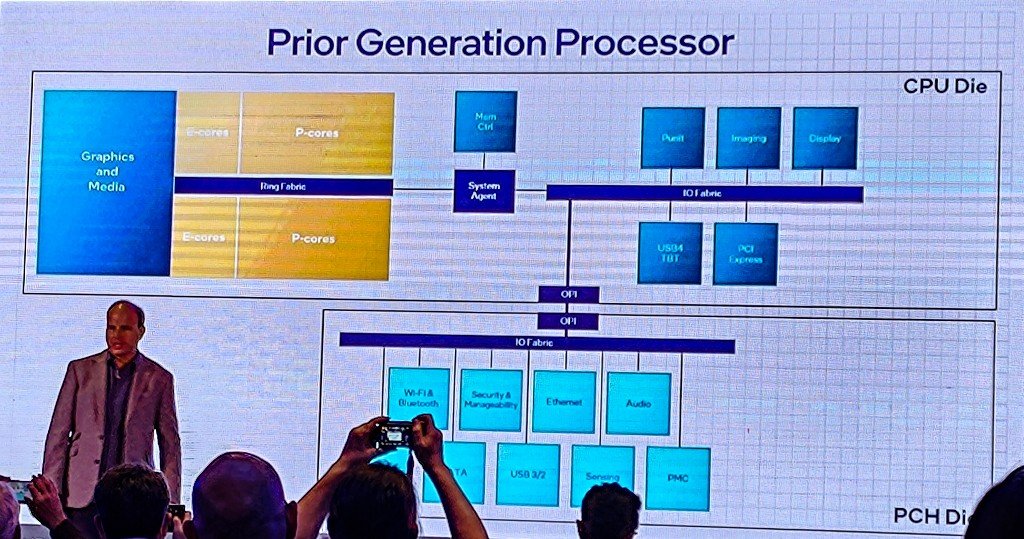

Meteor Lake採用了 Tile設計並有三個不同的晶片,分別是 Compute晶片(Compute晶片包含了 CPU tile & GFX tile)、SoC晶片(SoC tile)、I/O晶片(IOE tile),這些晶片可以採用不同製程製造,然後進行堆疊,再使用 EMIB技術互聯和 3D Foveros封裝技術

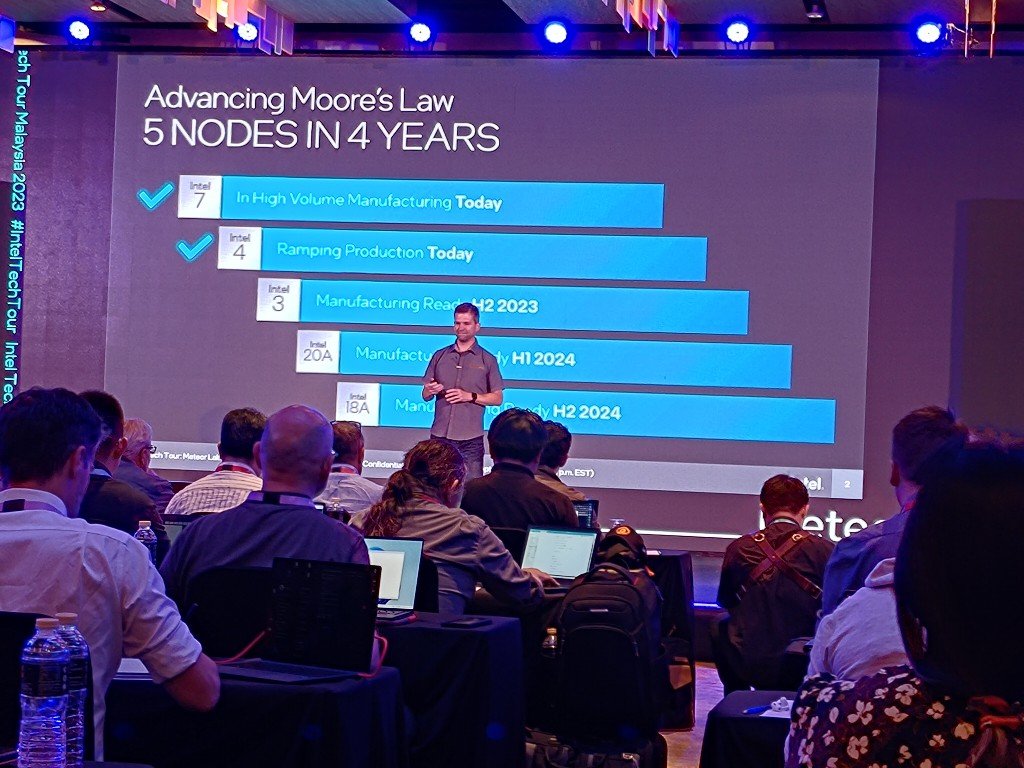

⇧Intel Meteor Lake架構中的運算晶片(CPU tile)會採用 Intel 4 (7nm)製程,繪圖晶片(GFX tile)採用 TSMC 5nm製程,系統晶片(SoC tile)及 I/O晶片(IOE tile)採用 TSMC 6nm製程,至於 Base Tile則為 Intel 22DFL (22nm)製程

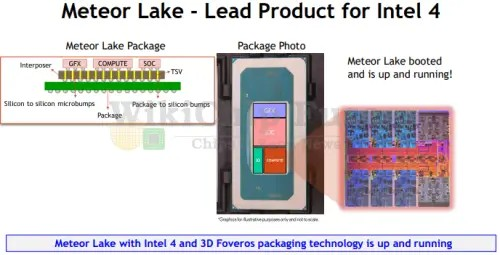

⇧把 4個 Meteor Lake小晶片「tile」放置在 Foveros仲介層 / 基礎 tile的頂部,小晶片和仲介層透過 TSV連接連在一起,3D Foveros封裝技術還支援有源仲介層,Intel使用低成本和低功耗最佳化的 22FFL工藝(與 Lakefield相同)製造 Foveros仲介層,並把 3D Foveros推向市場,在 4 tile的 Meteor Lake和 47 tile 的 Ponte Vecchio之後,Intel將過渡到新的 UCIe互連,進而進入使用標準化介面的小晶片(chiplet)生態系統
⇧將記憶體封裝到 CPU上不僅能夠提升輕薄設備的性能,而還能進一步減少設備內部空間佔用,而能塞下更大的電池或者更多其他的零部件。但封裝成度過高也會帶來硬體規格無法輕鬆進行升級、出現故障後難修復、晶片發熱等問題
Intel Meteor Lake
Intel Meteor Lake晶片示意圖
⇧Intel Meteor Lake架構中的運算晶片(CPU tile)採用 Intel 4製程,繪圖晶片(GFX tile)採用 TSMC 5nm製程,系統晶片(SoC tile)及輸出入晶(IOE tile)採用 TSMC 6nm製程
Intel還將為 Meteor Lake晶片配備 NPU單元(前身為 VPU),Meteor Lake並且也是 Intel首款整合人工智能加速核心 NPU的客戶端架構,能滿足對低功耗人工智能推理任務的需求,NPU單元可通過 CPU、GPU共同協作,降低了 Stable Diffusion生成式 AI之使用門檻,在無須獨顯的設置下讓輕薄筆電也可以直接使用軟體進行 AI創作,這技術可以為新版本 Windows 11上的 ML和深度學習模型提供 AI加速,成為了業界焦點
⇧按照 Intel公佈的計劃,Meteor Lake處理器只會出現在移動平台上
Meteo Lake之 AI功耗率介紹

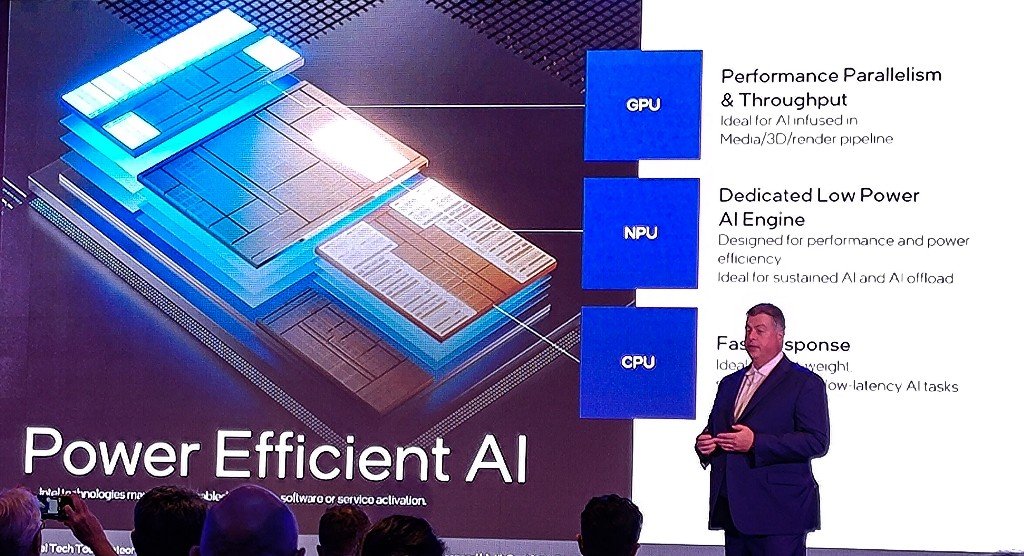

AI功耗效率 GPU、NPU、CPU分工
New P-core的架構細節
New E-core的架構細節
New E-core架構中之 SoC中還填充了兩個額外的低功耗 LP-E核心,所謂的 LP-E核心就是更高效的 Efficient Core核心,能夠實現- Low Power Island CPU卸載 -在 CPU處於空閒/睡眠模式時完成小任務的能力-這會延長筆記本電腦的電池壽命,也強化了 Meteor Lake是移動優先設計的理念

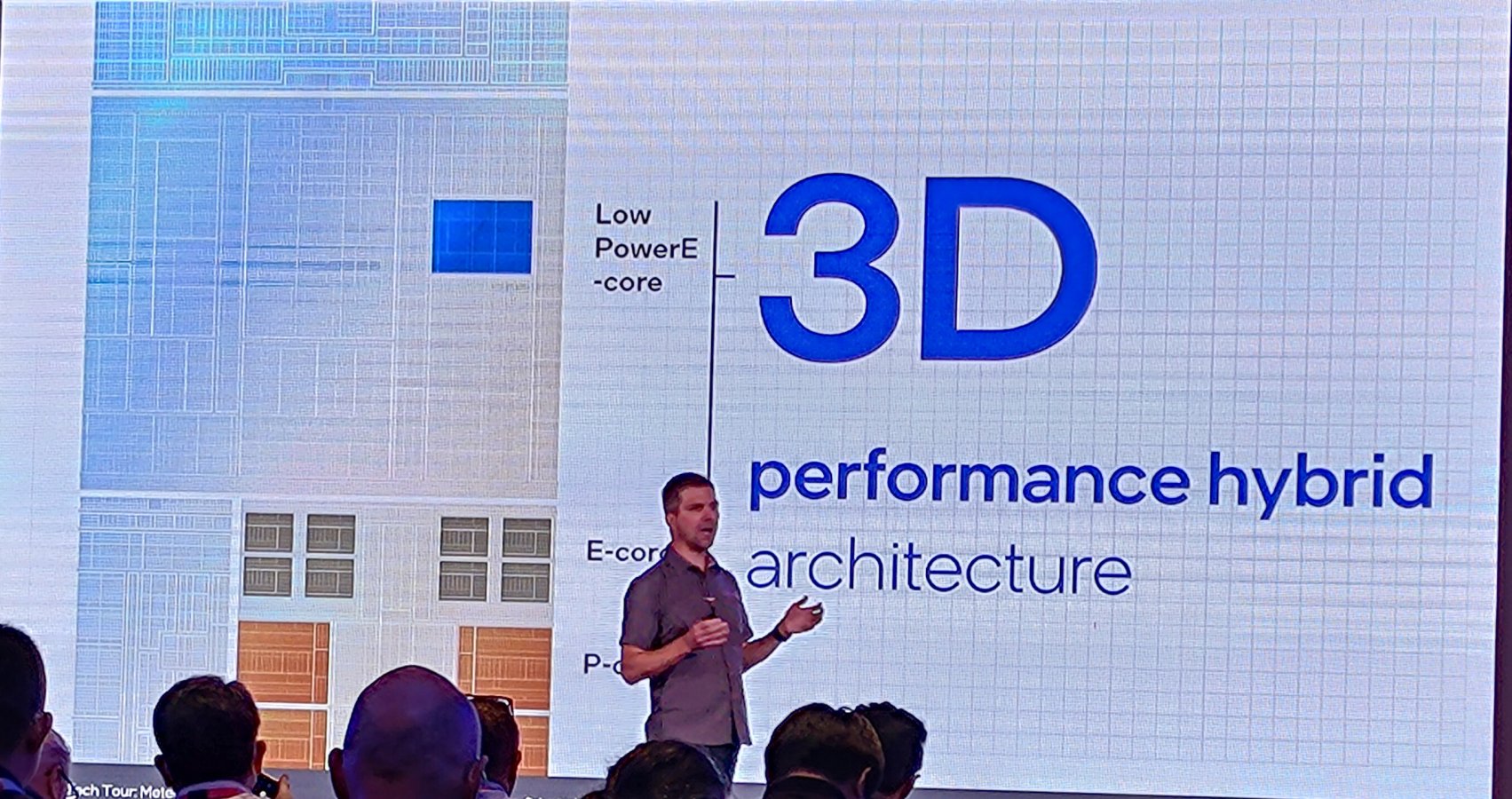

3D效能混合架構的圖示說明
Intel Thread Director
Intel Thread Director提供了最大限度提高混合性能的幕後魔力,它以納秒精度監控每個線程的運行時指令組合以及每個內核的狀態,它向操作系統提供運行時反饋,以便為任何工作負載做出最佳決策,它根據系統的熱設計點 (TDP)、操作條件和功率設置動態調整其指導,通過識別每個工作負載的類別並使用其能源和性能核心評分機制,Intel Thread Director可幫助操作系統在最佳核心上調度線程,以實現性能或效率
最終結果是在許多要求苛刻的遊戲場景中獲得性能提升,例如同時流式傳輸遊戲和錄製遊戲畫面。您可以通過更高的 FPS獲得更流暢的遊戲體驗,您的關注者可以通過更高質量的流媒體獲得更好的觀看體驗,並且您的遊戲
強化的 Intel Thread Director
SoC Tile堆疊演示
AI智能軟體堆疊
Foveros分解切割演示
⇧ Cut Lines Demo

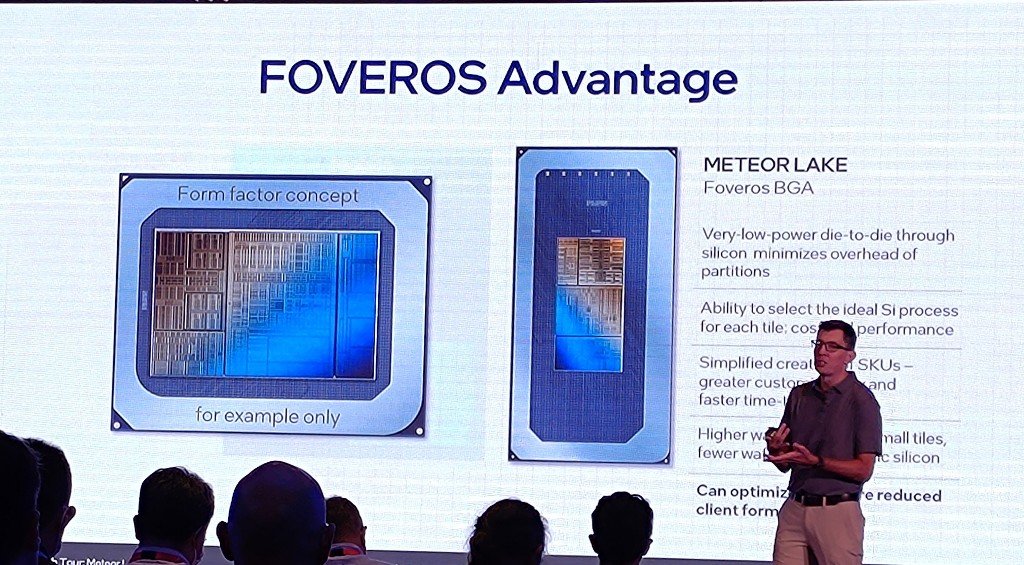

Foveros之優勢介紹
Intel最新的 EMIB技術互聯和 3D Foveros封裝技術可實現封裝上的多個晶片並排連接或以 3D的方式堆疊在一起
EMIB技術的特色是能夠容許讓不同功能、不同製程的小晶片組合在一起,3D Foveros技術則是可以讓晶片進行 3D垂直封裝
⇧將 16GB Samsung K3KL3L30CM-BGCT LPDDR5X-7500記憶體內建於 Meteor Lake CPU內,因為內建可提供 120GB/s的記憶體最大頻寬,遠高於目前的 DDR5-5200與 LPDDR5-6400之效能
Intel Core Ultra Series SKU
Intel Meteor Lake是首款使用 Intel 4製程、 Foveros新進 3D封裝技術,以及配備 Intel AI Boost人工智慧引擎的處理器
首波的 Core Ultra系列處理器包括
Intel Meteo Lake Core Ultra 7 155H (TVB 4.8GHz)
Intel Meteo Lake Core Ultra 7 165H (TVB 5.0GHz)
Intel Meteo Lake Core Ultra 9 185H (TVB 5.1GHz)
Core Ultra 7、Core Ultra 9處理器核心數均為 6P+8E+2LPE、16C/ 22T,另有 4P+10E、14C/ 18T的 Core Ultra 5 125H
Meteor Lake Series TDP
Meteor Lake系列處理器有 7W、9W、15W、28W和 45W的產品,首個命名為 Core Ultra系列處理器具體分佈如下:
7W:1P+4E / 1P+8E
9W:2P+4E / 2P+8E
15W:2P+4E / 2P+8E / 4P+8E
28W:2P+8E / 4P+8E / 6P+8E+2LP-E
45W :4P+8E / 6P+8E+2LP-E
Meteor Lake Series Xe Core
Meteor Lake之內顯圖像核心也有大幅提升,最高可配備 8個 Xe-Core,GPU運算能力達 4.5TFLOS
Meteor Lake之 Xe內顯對應配置最多 4個到 8個 Xe核心,首個命名為 Core Ultra系列處理器具體內顯分佈如下:
1P+4E / 1P+8E,內顯均為 4個 Xe-Core
2P+4E / 2P+8E,內顯為 3個 & 4個 Xe-Core
4P+8E內顯有 7或 8 個 Xe-Core
2P+8E內顯有 4或 7個 Xe-Core
6P+8E內顯為 8個 Xe-Core
⇧以上 Meteo Lake數據資料由滄者個人整理,有關 Meteor Lake之架構規格仍必須以 Inte正式發佈的為準
Core Ultra 7 100H原型 Demo
因為是原型機種,展示的 Meteor Lake是什麼 SKU並不重要,重要的是移動優先設計的理念,其中之 Core Ultra 7處理器核心數為 6P+8E+2LP-E,2LP-E乃指在 SoC中填充了兩個額外的低功耗 LP-E核心,低功耗 LP-E核心是更高效的 Efficient Core核心,具備 CPU處於空閒或睡眠模式時完成小任務的能力,這會延長筆記本電腦的電池壽命,也強化了 Meteor Lake是移動優先設計的理念
⇧展示的 Meteor Lake Core Ultra 7應為 155H ES版本,核心數為 6P+8E+2LP-E,16C/ 22T,擁有 1.6MB L1、18MB L2、 24MB L3 Cache,idle頻率 0.37GHz,基礎頻率 3.1GHz (155H正式版之 P-Core基礎頻率則為 3.8GHz、TVB 4.8GHz,E-Core基礎頻率 2.8GHz,2LP-E乃為位於 SoC晶片中的 2顆 E-Core低功耗核心,基礎頻率 2.8GHz),使用 16GB LPDDR5 DRAM
⇧跨越多世代的可擴展架構讓明年將會有 Arrow Lake、以及之後的 Lunar Lake & Battlemage顯示晶片
更多有關 Intel Meteo Lake Core Ultra Series處理器的相關細節將會在 9/20 PM 2:00 Intel舉辦的台灣媒體線上說明會中揭露,敬請持續關注滄者的後續報導,謝謝收看
