技嘉在這次的CeBIT上展示了他們的早期Z68主機板原型產品,同時展出的還有技嘉P67X-UD4主機板,這兩款新主機板都將採用最新的B3步進晶片組。
通過上圖我們可以看出,這款Z68X-UD4H主機板6+1相供電設計,而在擴展插槽方面,主機板提供了兩個PCI Express x16插槽,其中第二個插槽可在BIOS中切換為雙x8通道。除此之外,主機板還提供了三個PCI Express x1插槽和兩個PCI插槽。和以往不同的是,這款主機板將原有的NEC USB3.0控制器換為Etron USB3.0控制器。
同時展出的P67X-UD4主機板採用了16+2相供電設計,主機板提供了兩個PCI Express x16插槽,而第二個插槽同樣可在BIOS中切換為雙x8通道,除此之外主機板還提供了兩個PCI Express x1插槽和兩個PCI插槽。磁片介面方面,主機板提供了四個SATA 6Gbps和四個SATA 3Gbps介面,而USB3.0方面主機板和Z68X一樣採用了Etron USB3.0控制器。
I/O介面部分,主機板提供了一個PS/2通用介面,四個USB 2.0介面、兩個USB 3.0介面、一個FireWire介面、eSATA 3Gbps介面、DisplayPort介面、HDMI介面、DVI介面、D-sub連接器、千兆乙太網介面和7.1聲道音訊,光纖S/PDIF輸出接口。
來源:http://www.inpai.com.cn/doc/hard/144554.htm
![gigabyte_z68x_ud4h_b3.jpg](https://www.coolaler.com.tw/image/news/11/03/gigabyte_z68x_ud4h_b3.jpg)

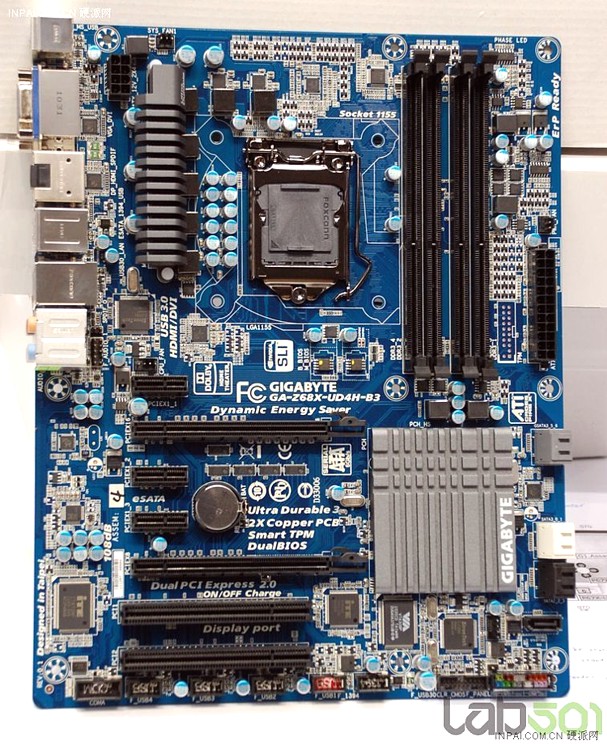

通過上圖我們可以看出,這款Z68X-UD4H主機板6+1相供電設計,而在擴展插槽方面,主機板提供了兩個PCI Express x16插槽,其中第二個插槽可在BIOS中切換為雙x8通道。除此之外,主機板還提供了三個PCI Express x1插槽和兩個PCI插槽。和以往不同的是,這款主機板將原有的NEC USB3.0控制器換為Etron USB3.0控制器。

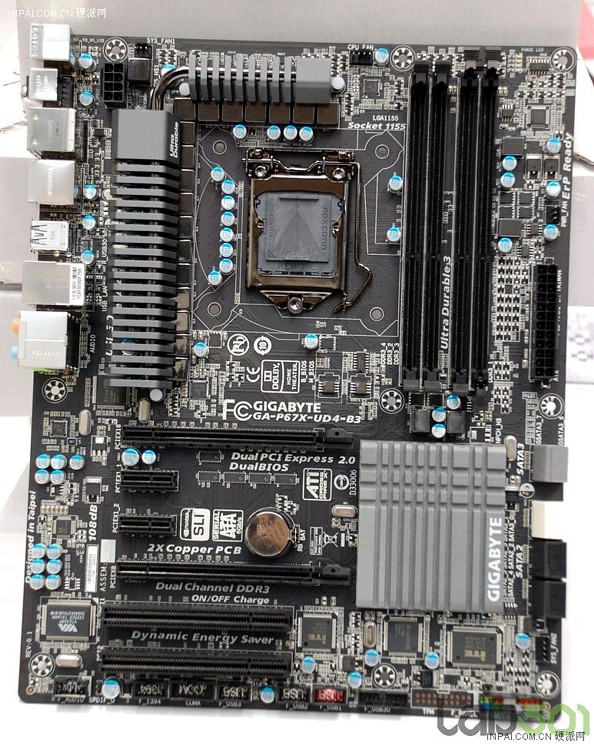

同時展出的P67X-UD4主機板採用了16+2相供電設計,主機板提供了兩個PCI Express x16插槽,而第二個插槽同樣可在BIOS中切換為雙x8通道,除此之外主機板還提供了兩個PCI Express x1插槽和兩個PCI插槽。磁片介面方面,主機板提供了四個SATA 6Gbps和四個SATA 3Gbps介面,而USB3.0方面主機板和Z68X一樣採用了Etron USB3.0控制器。
![gigabyte_p67x_ud4_b3.jpg](https://www.coolaler.com.tw/image/news/11/03/gigabyte_p67x_ud4_b3.jpg)

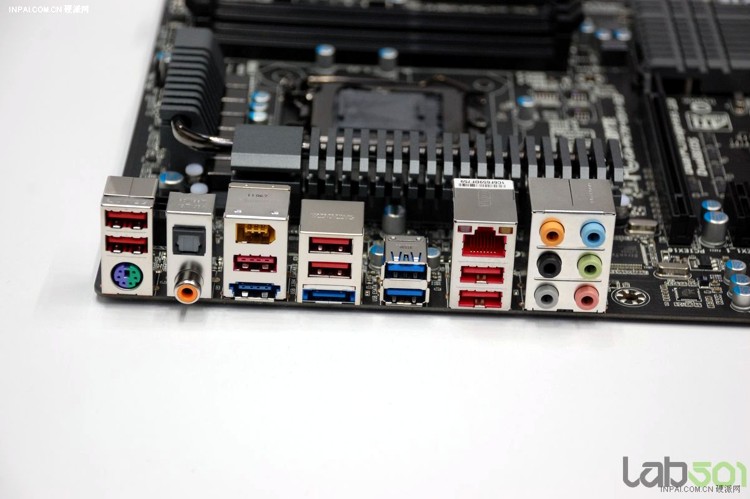

I/O介面部分,主機板提供了一個PS/2通用介面,四個USB 2.0介面、兩個USB 3.0介面、一個FireWire介面、eSATA 3Gbps介面、DisplayPort介面、HDMI介面、DVI介面、D-sub連接器、千兆乙太網介面和7.1聲道音訊,光纖S/PDIF輸出接口。
![gigabyte_p67x_ud4_b3_1.jpg](https://www.coolaler.com.tw/image/news/11/03/gigabyte_p67x_ud4_b3_1.jpg)
來源:http://www.inpai.com.cn/doc/hard/144554.htm
