影音工作者或是中小企業常會用到外接式的儲存設備,不過以往的外接式儲存設備礙於介面的關係傳輸速度相當有限,尤其是檔案大一點的時候,可能就得花上一些時間等待,如果把硬碟直接安置於機箱內,拆裝可能又不方便,加上如果有陣列組合的話更是讓人頭痛。
EnhanceBOX E4 MS是穎翰科技所推出的高效能外接式儲存設備,採用MiniSAS連接埠,最高的頻寬可達12Gb/s。

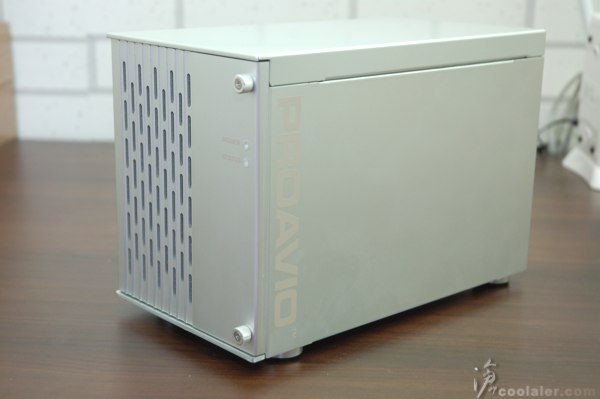

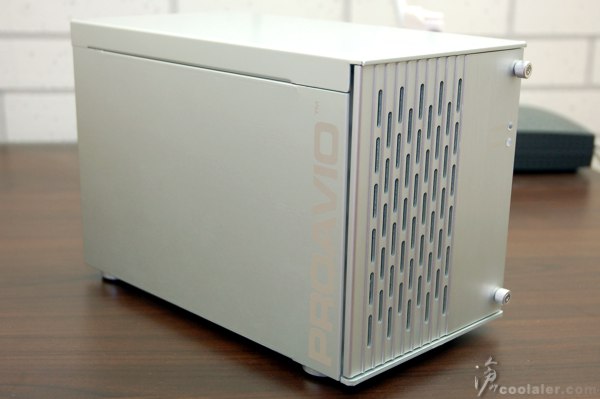

EnhanceBOX E4 MS外觀採用髮絲拋光全鋁合金設計,看起來像是小型的機箱櫃,也有點像是準系統。
左右兩側都各有PROAVIO的字樣。

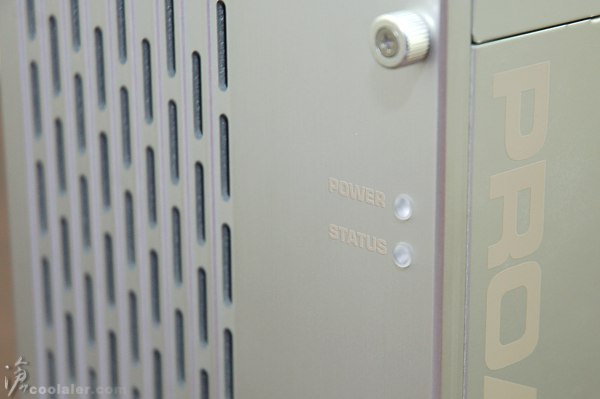

EnhanceBOX E4 MS的面門右側為簍空設計方便散熱,右側則有電源及指式燈。

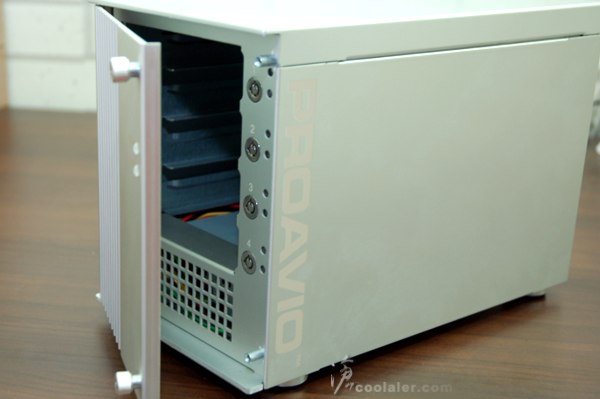

要開啟面門只要旋開手動螺絲即可。

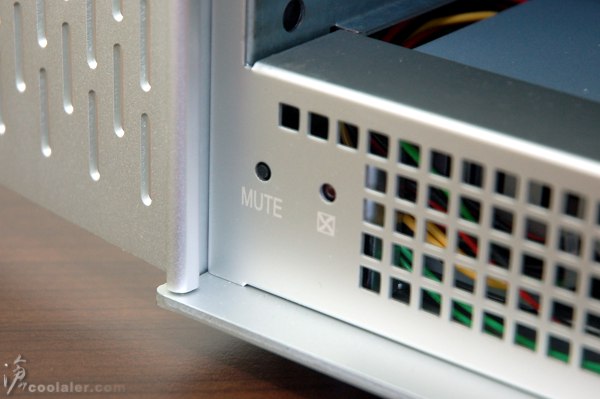

打開之後左下角有風扇異常監控蜂鳴警報以及警報靜音按鈕。
可支援4顆 SAS 或是SATA 硬碟,最大容量為4 TB (4 x 1TB 硬碟)

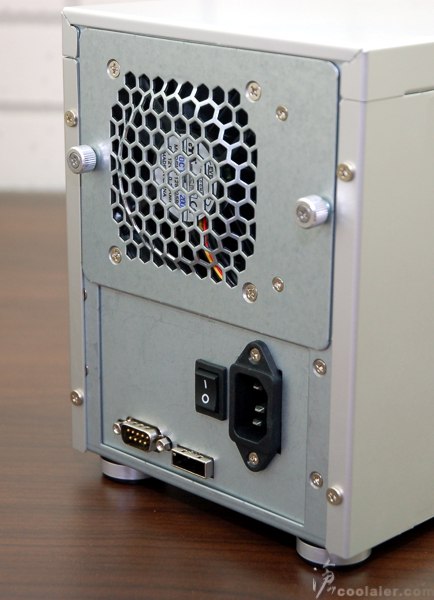

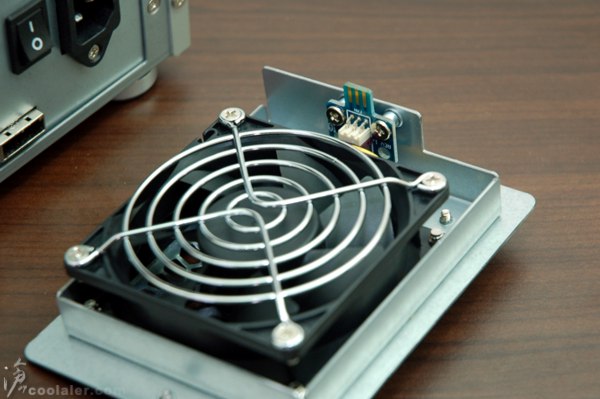

EnhanceBOX E4 MS的背面有一顆8cm的系統風扇。
手動旋開螺絲就可以拆下,系統風扇採用熱插拔設計,機器在運作時也可以拆下便於清理。

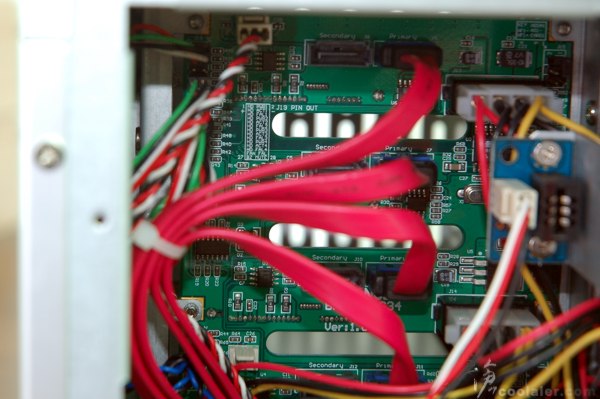

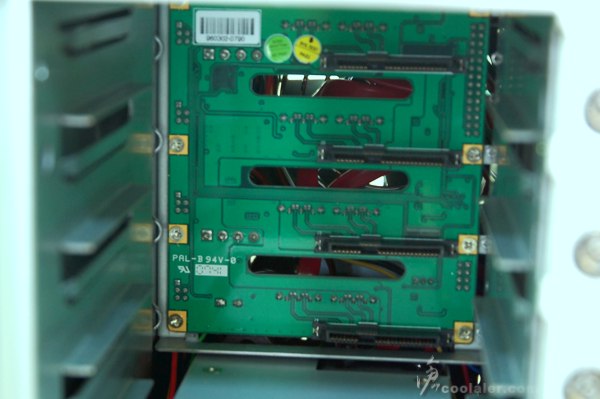

風扇直接吹向PCB板,板上也有部份為簍空可以將風帶向前面的硬碟。

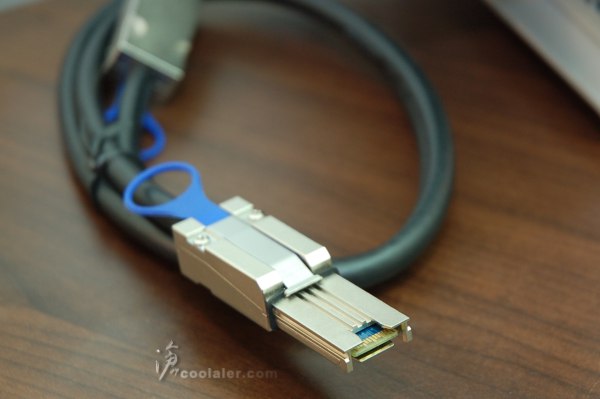

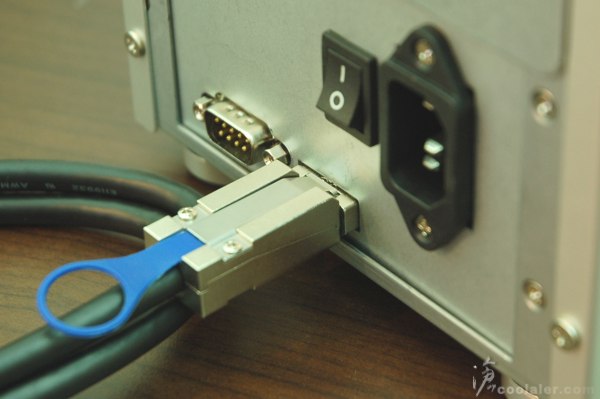

所使用的傳輸線為Mini-SAS (SFF-8088) to Mini-SAS。

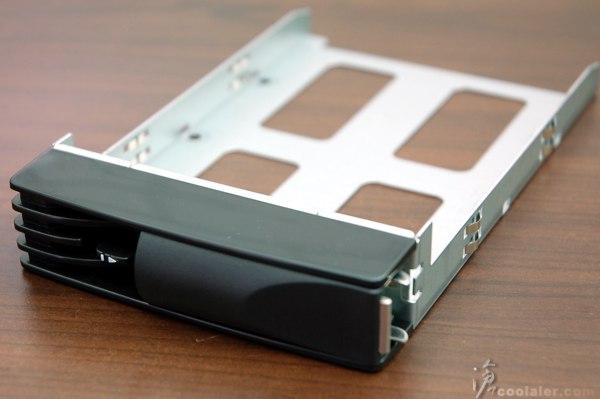

EnhanceBOX E4 MS所使用的硬碟架。

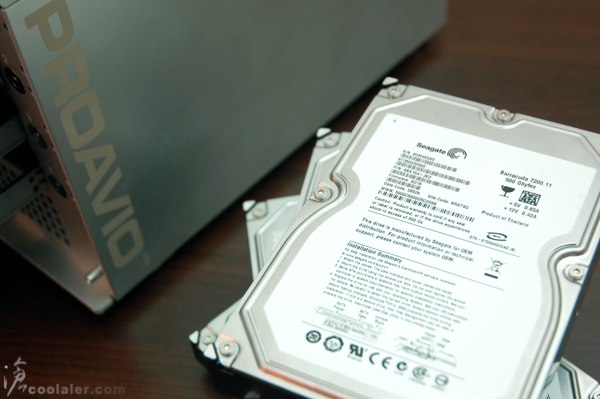

此次測試用的硬碟,Seagate Barracuda 7200.11 500GB 4顆。

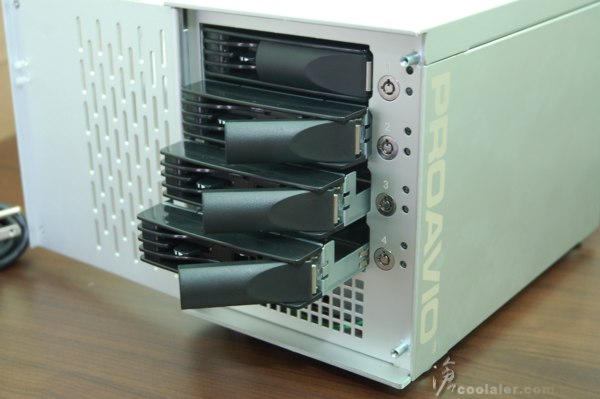

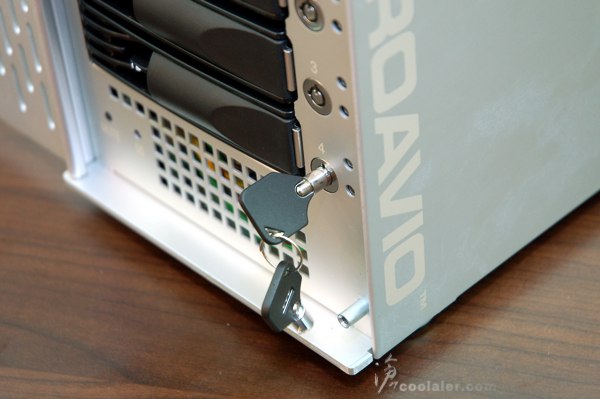

將硬碟置入之後使用鑰匙將硬碟關上才算準備完成。

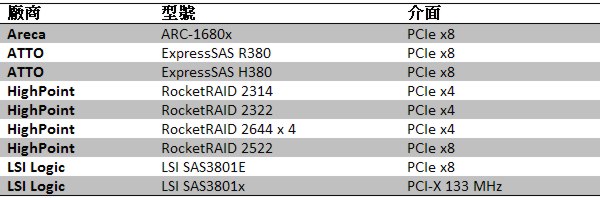

EnhanceBOX E4 MS需搭HBA連接卡使用,以下是有支援的型號。

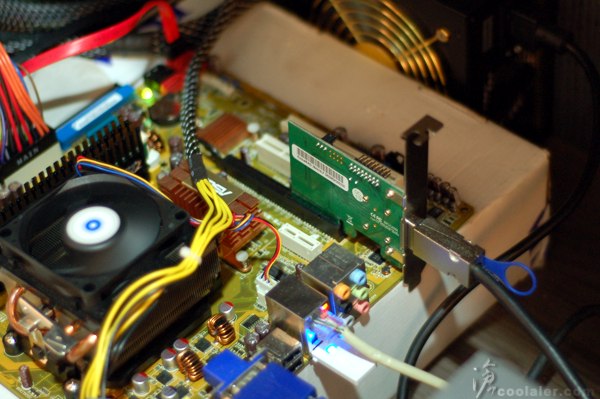

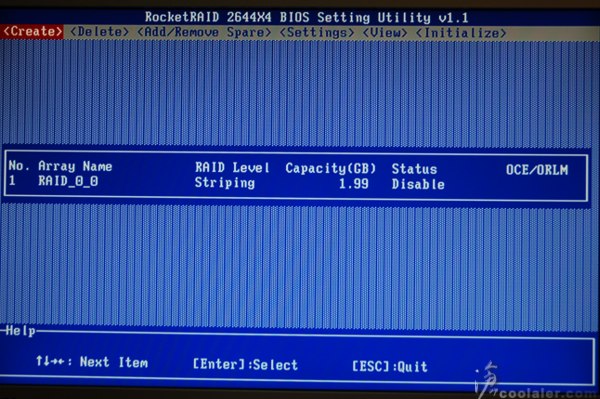

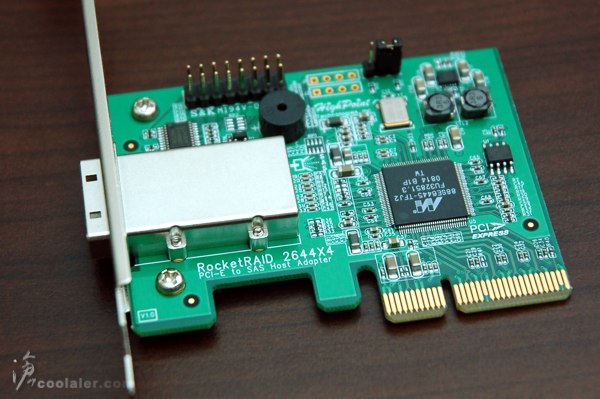

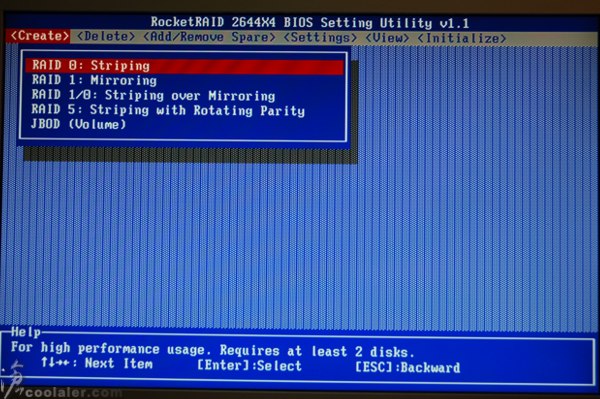

此次測試是使用RocketRAID 2644x4的介面卡。

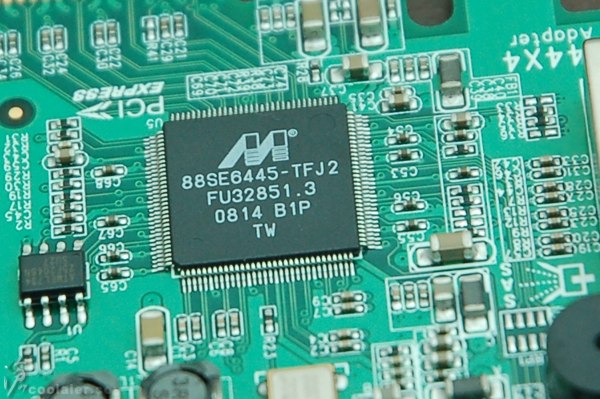

Marvell 88SE6445控制晶片,可支援RAID 0、1、5、10、JBOD模式。
晚點補上測試
