超級閃光彈~~影隼二代金牌650瓦~金裝霸氣登場!!

[Toppc]

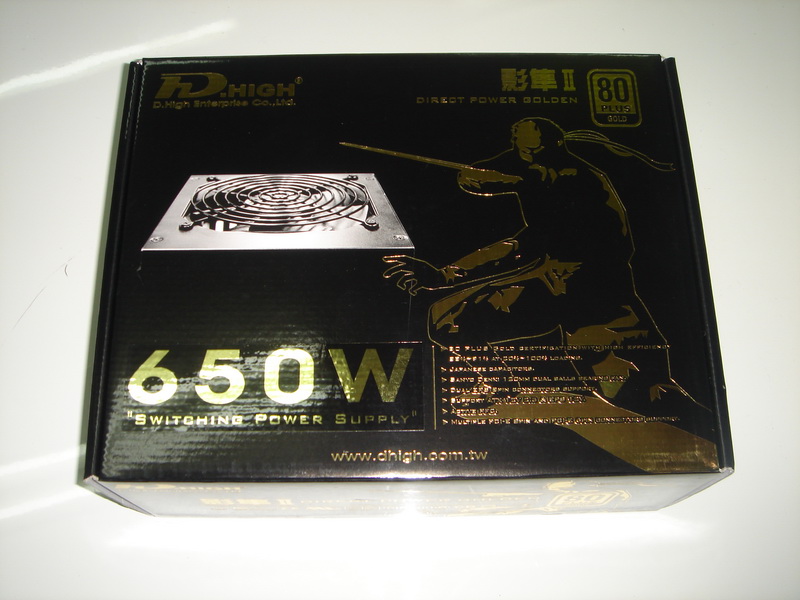

全新設計的黑底燙金包裝
看起來霸氣十足 :MMM:

全新設計的模式採用比單路安全性來得高很多的雙路不對等輸出
既能取得多路設計的安全性考量.又能擁有單路大電流輸出的便利易用
詳細配置本文內容會有詳細介紹!!

所有字體全部燙金印刷
初上市機種有550瓦及650瓦兩款

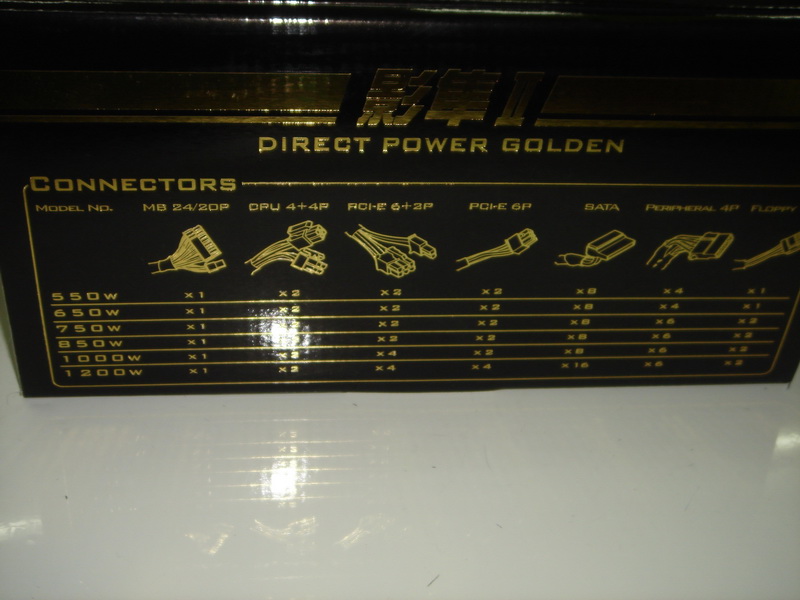

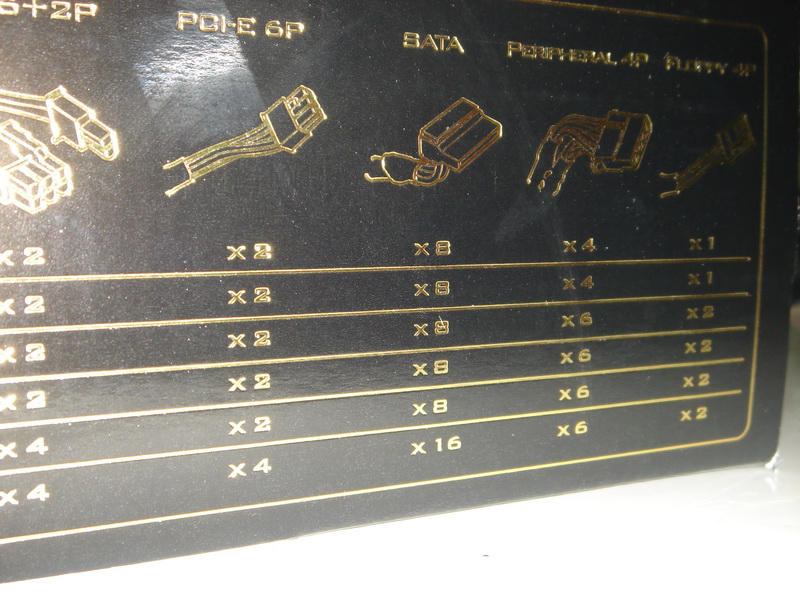

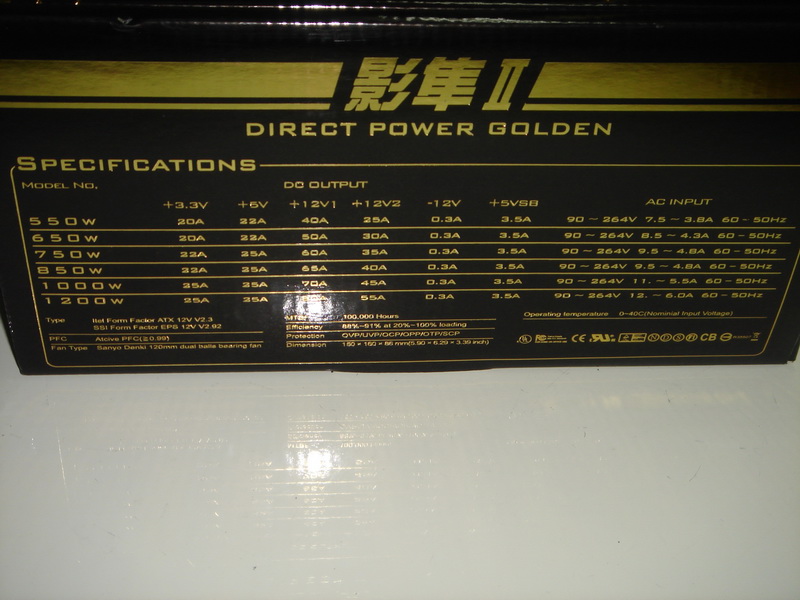

接頭數量全部標明

常用接頭部份特寫

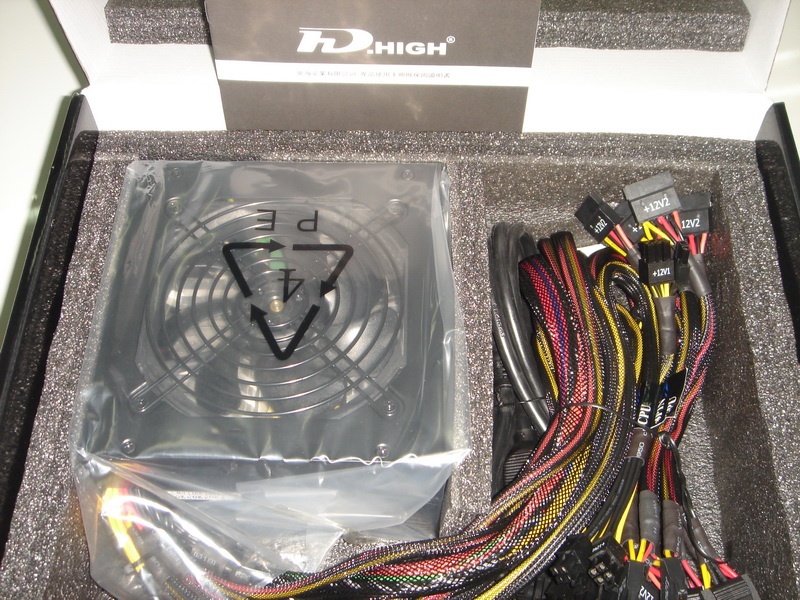

開箱!!!

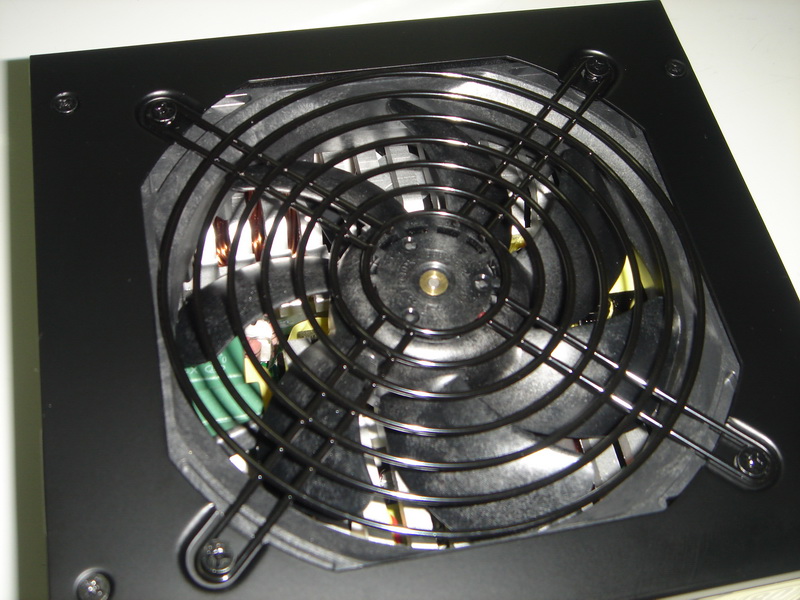

第一眼馬上看到市價五百多塊的山洋電機風扇

山洋雙滾珠軸承超耐久風扇
軸承震動非常非常的小.雙滾珠的耐用度又高..加上每一顆風扇都做過單一重心較調!! :MMM:

燙金的影隼字樣(閃光燈打太亮了 XD )

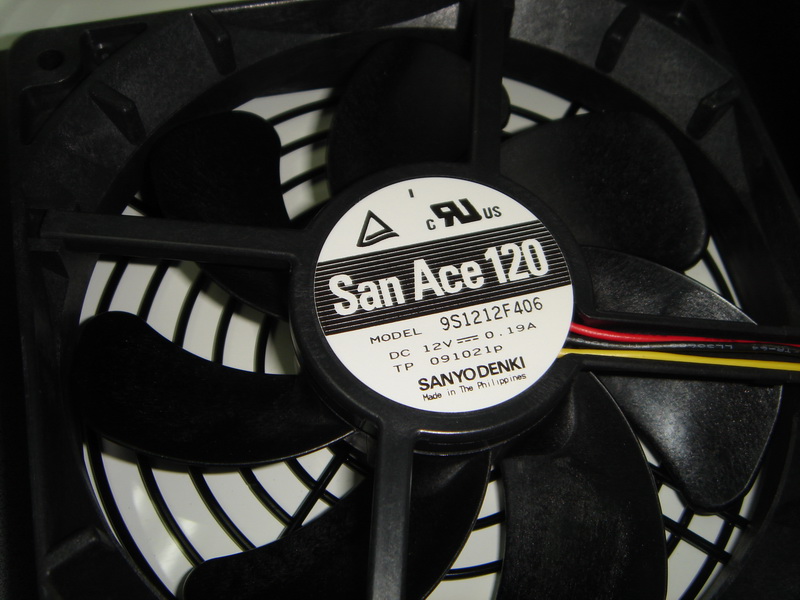

風扇型號特寫

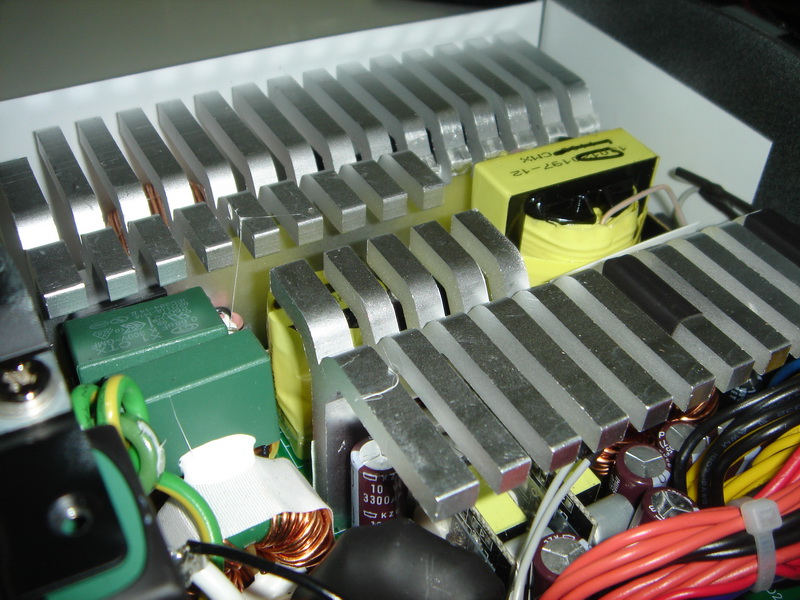

滿滿的用料..實在有點難相信這是650瓦的電源供應器

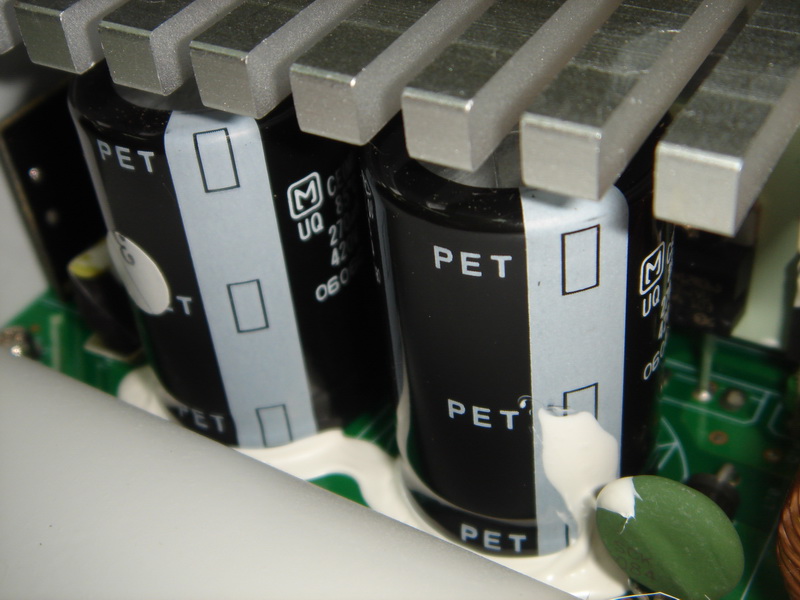

採用雙日本國際牌長效大電容~

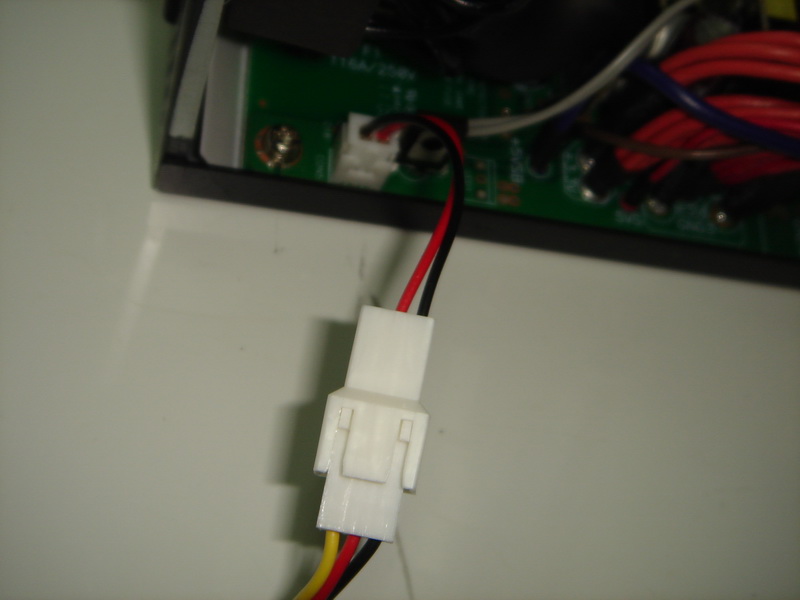

風扇採用2PIN轉3PIN延長線
方便玩家改裝風扇或是做清理的動作

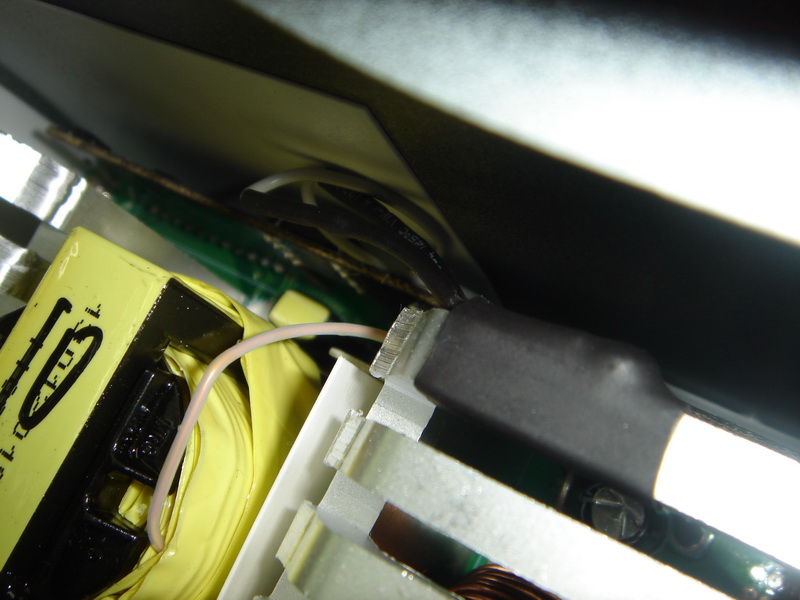

直立式設計溫控電路

DC to DC 搭載固態電容設計(這邊留有伏筆.....請等候測試內容)

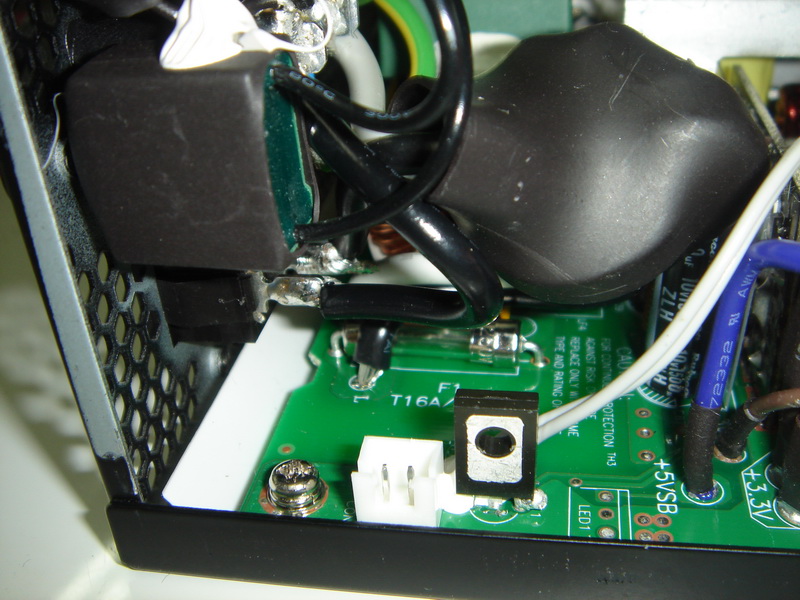

輸入側及EMI整流部份

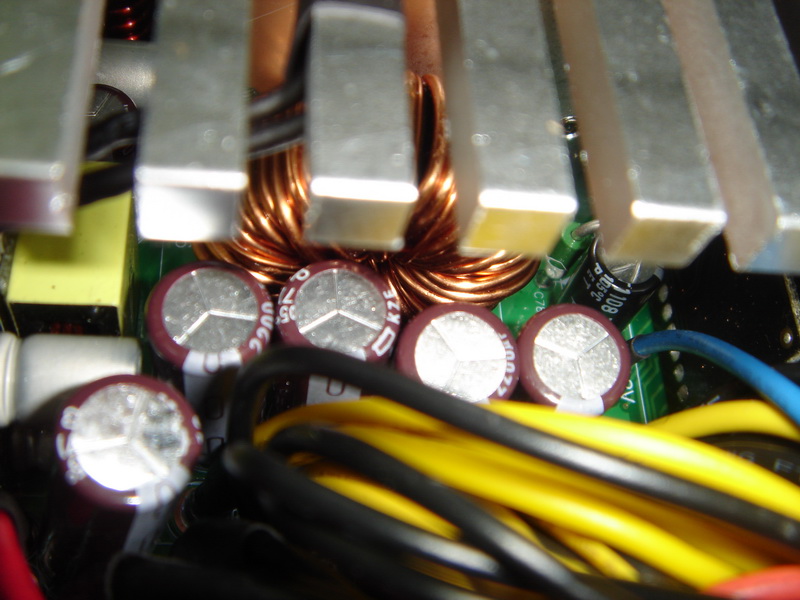

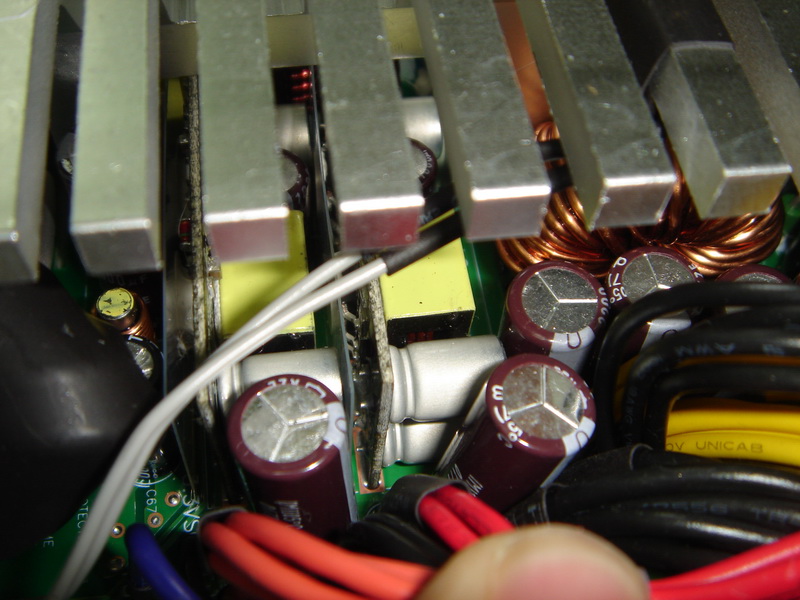

輸出側全部採用日本Nippon Chemi-con 長效電容

大型全銅電感

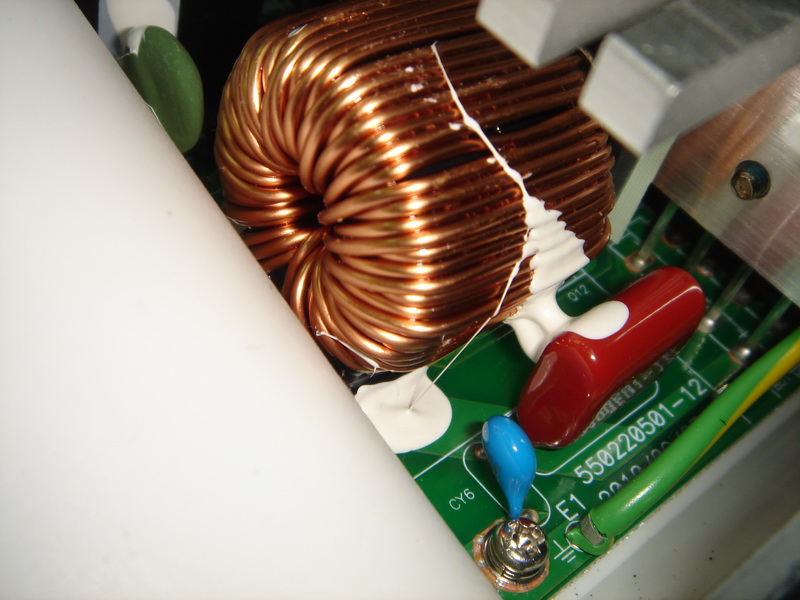

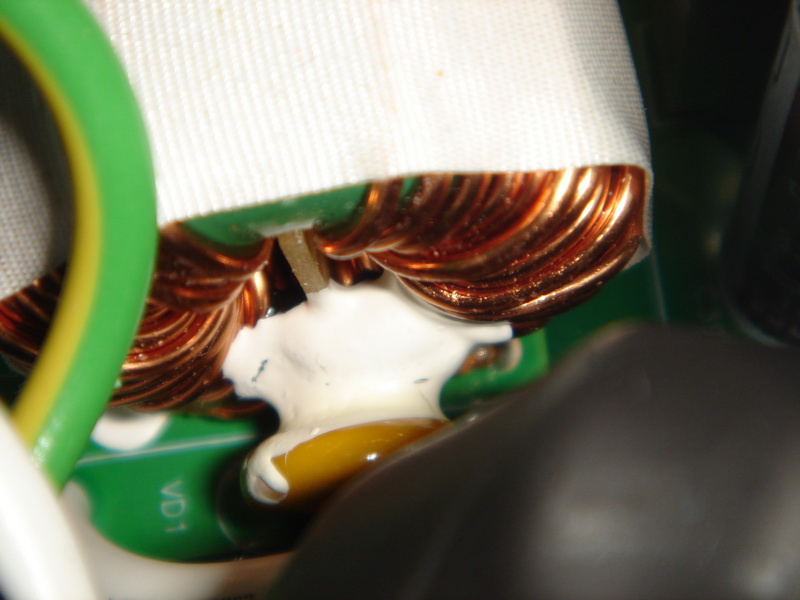

EMI部份特寫..AC交流部份還加上套管絕緣

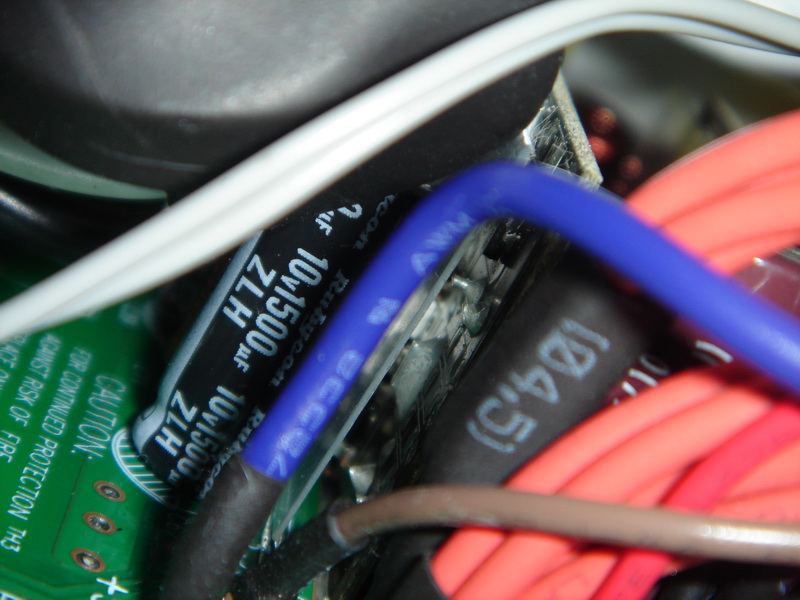

輸入側等其它電容則灑料也不手軟..也是採用日本大廠Rubycon長效電容
(為了怕被人斷章取義..簡單的說..全部都是日本大廠的長效電解電容)

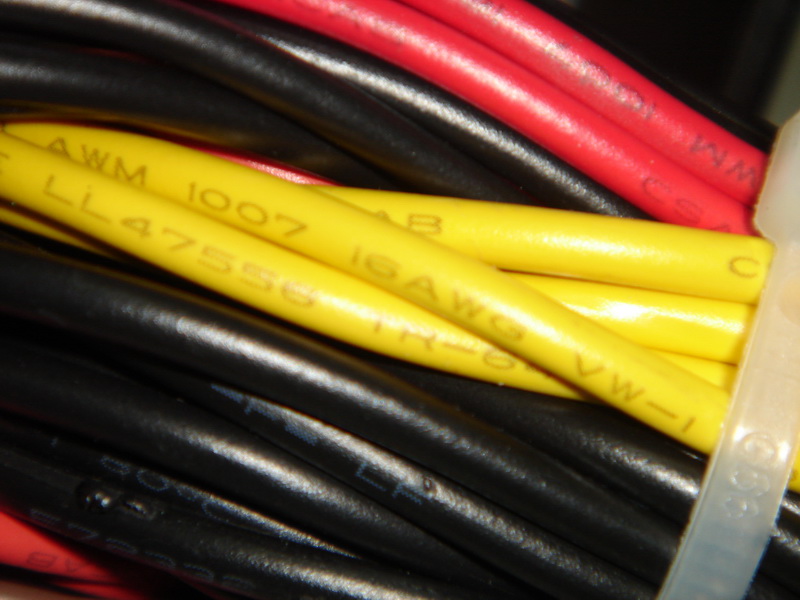

除少數兩三條低電流供電外.全部採用16AWG線材

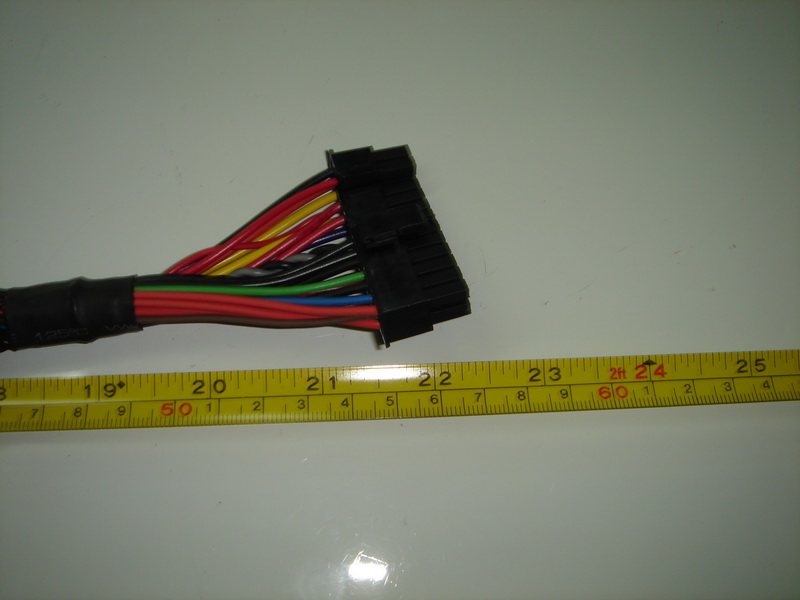

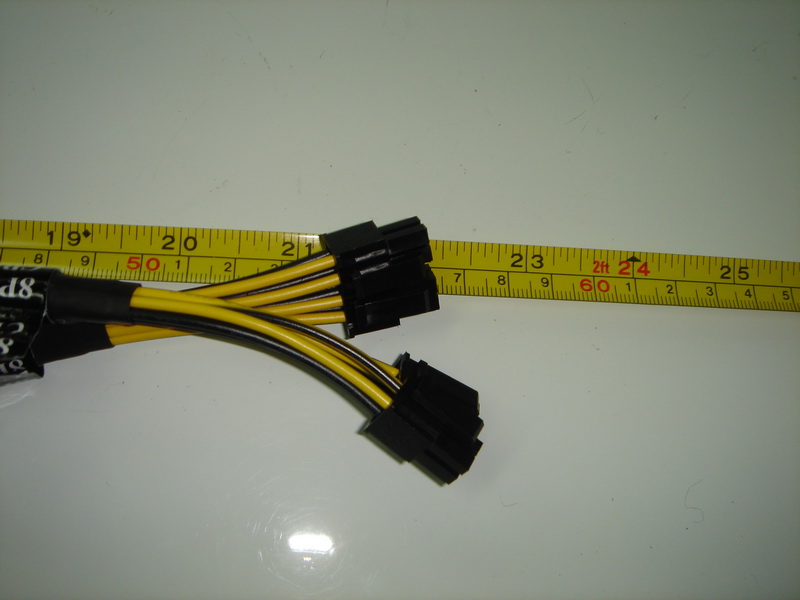

24PIN線長約為55公分

CPU供電兩組..線長約為55公分

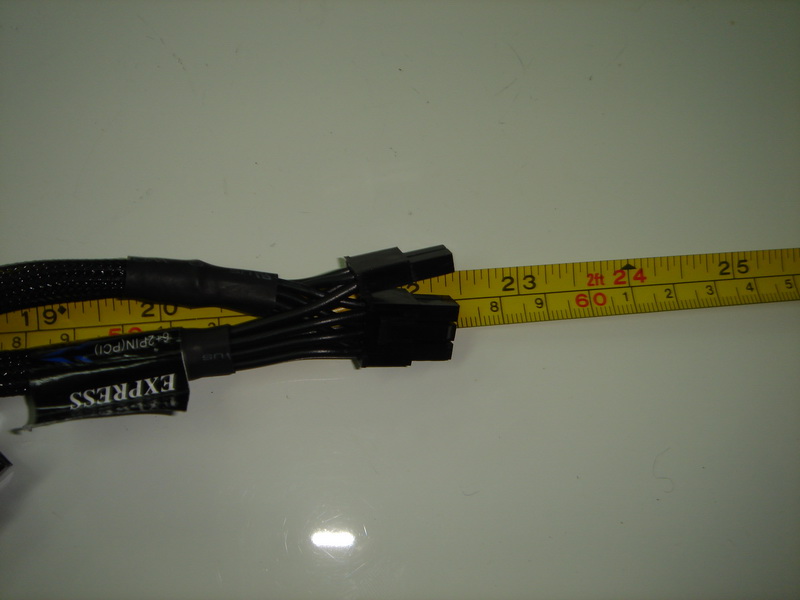

PIC-E 第一段線長約為55公分

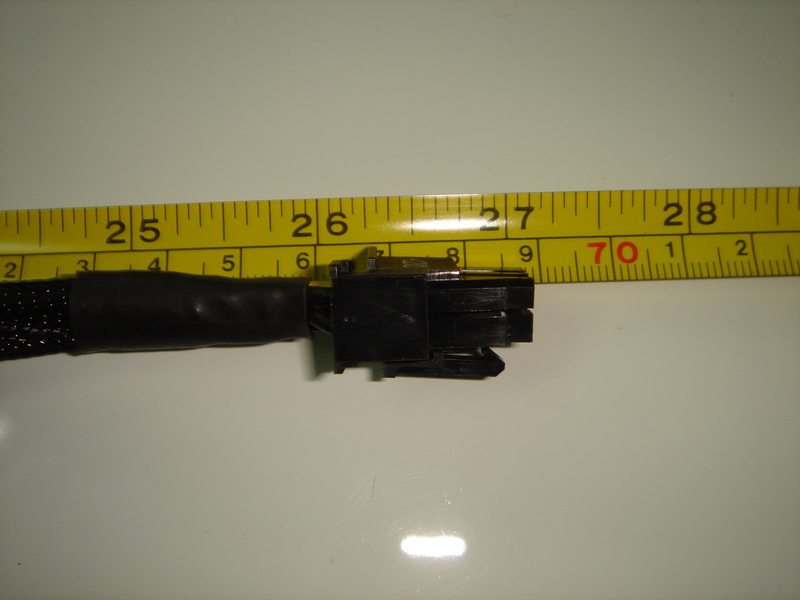

第二段線長約為68公分

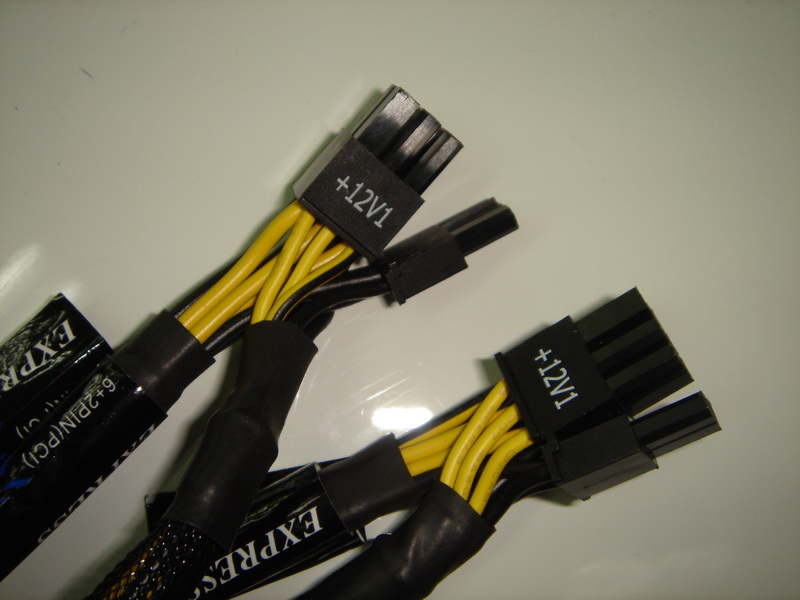

這次設計改成顯卡全部採用第一路供電

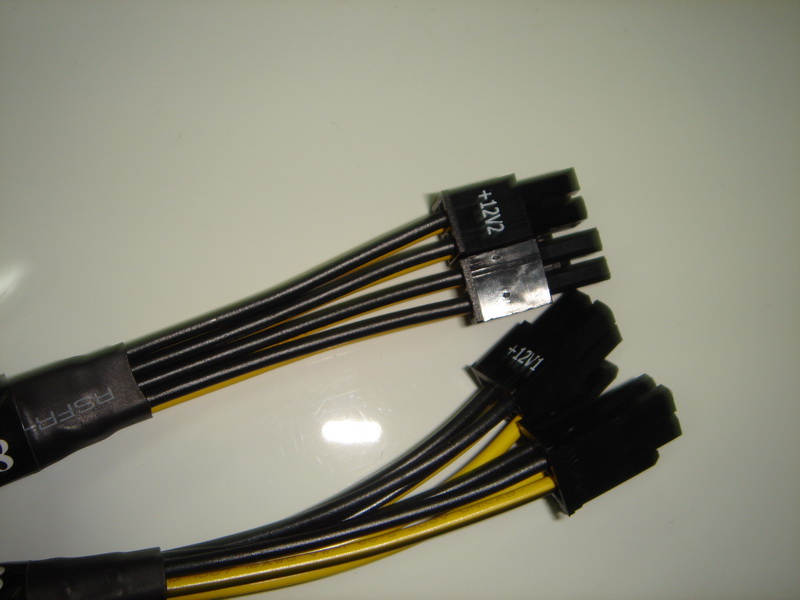

兩組CPU供電部份.則採第一路及第二路各一條

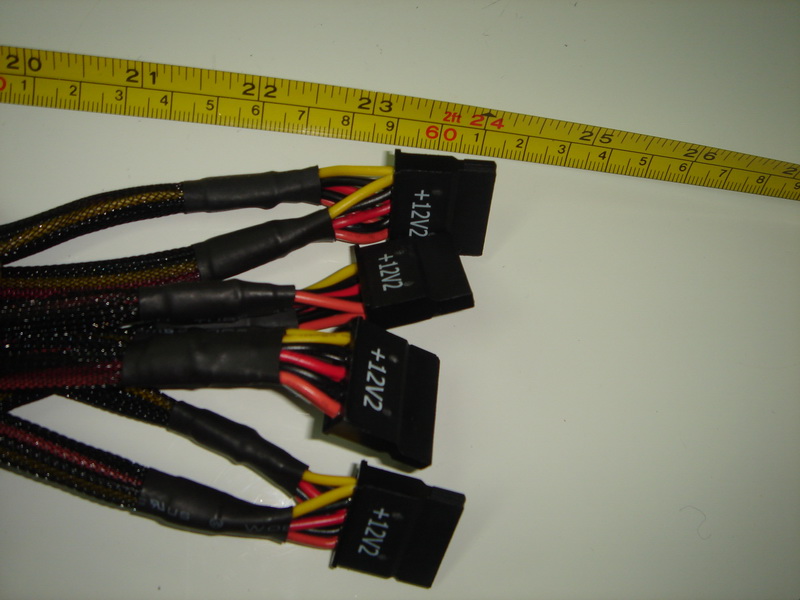

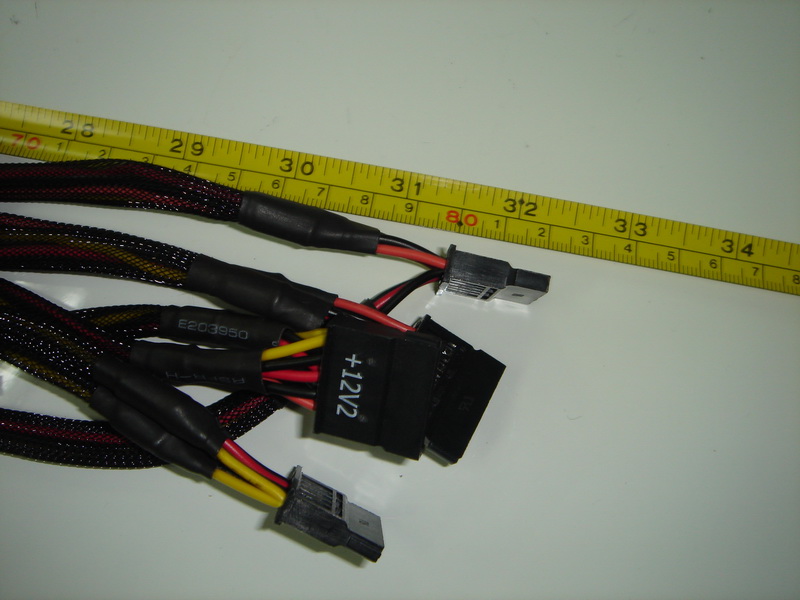

SATA硬碟等週邊供電第一段線長約為60公分

第二段約為80公分

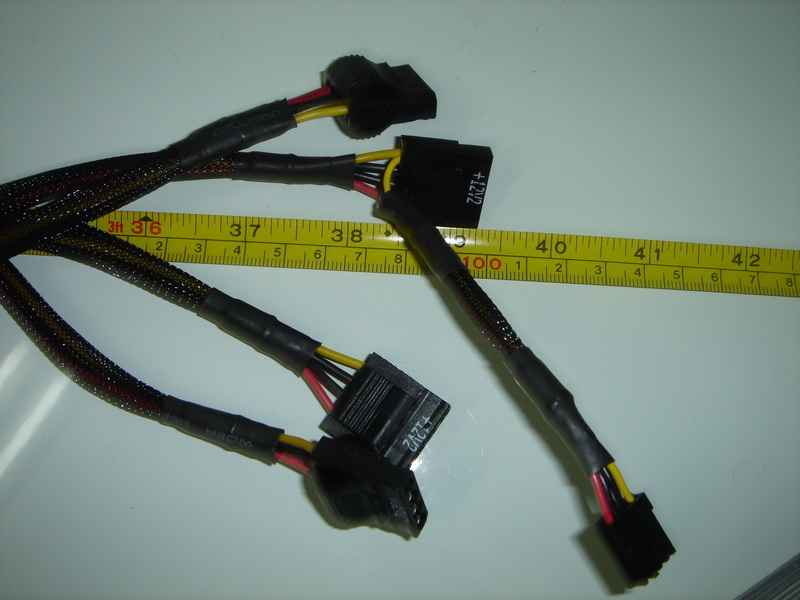

末端約為100公分...老鼠尾巴小4PIN...大概有6~8公分吧

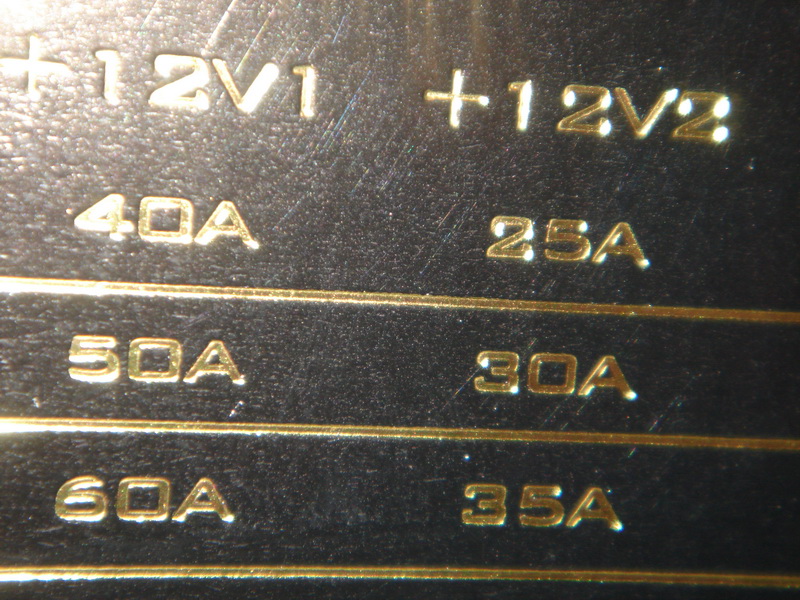

12伏特輸出特寫

影隼二代累積影隼一代所有的經驗改良而成
12伏特輸出依然堅持採用安全性較佳的雙路設計
第一路12V 輸出高達50A 約600瓦
第二路12V 輸出高達30A 約360瓦
不對等輸出設計主要用意是考量

CPU及顯卡是電子零件特性.容易有瞬間重載以及瞬間輕載等高底起伏的現象
如果CPU一進入核心滿載.或是一進入3D遊戲時顯卡瞬間重載
這都是瞬間高低拉檯的輸出狀態...
不管怎樣設計的電源供應器.在瞬間耗電增加.或是瞬間耗電回穩..一定會有大小程度不一的
的電壓波動...

所以.....影隼二代可以讓玩家將電子特性相當吃重的部份全部設計到第一路12伏
(把CPU 8PIN插在V1時)然後讓硬碟全部吃第二路12V的供電
除了有效降低第一路12V在高低壓差之間的衝擊外...
還可以避免單路12伏因為負載過頭或是短路等現象...一口氣把一整票的硬碟全掛點
等於第二路的保護部份全部專心用在硬碟上面.
沒有人能保證硬碟在電壓高高低低的過程中..壽命會不會受到影響
也沒有人能保證硬碟整串燒掉的風險有多高..

影隼二代金牌全系列.全部都採用安全第一輸出穩定的紮實設計!!

另外補充..當顯卡達到兩張時..CPU供電可依需求全部吃到第二路12伏
或是第一路及第二路各一半~ 使用的彈性相當的大!!



[red13]

好想要這顆超級閃光彈，550W的12V就有780W的實力，650W就快破千

影準III不就變成 白金牌了~XD



[嗜血小熊]

我被閃到了~

還被閃~很~大~XDDDDDDD

看來550W買定了XD



[williams202816]

真殺;nq;;nq;;nq;
已經列入我下次電源首選



[bubun369]

棍~這麼慢，機子都裝好了啦，哭哭



[ddt0918]

650w 12v1 50a 12v2 30a
那兩路最大合併請問是多少瓦？

雖然他有兩個eps8pin，不過大部份主機板都是單8pin
假設是i7-960超4G，配上HD6950/CF然後在超頻配上8顆HDD
理論上為了保護硬碟，12v2都供給HDD，剩下CPU只能選12V1
這樣12V1的負載也不小～～如果把12V2接到CPU
那又怕I7-960超4G瞬間電壓 的起伏也不小會影響硬碟怎麼辦？
MB只有一個8PIN接口也不好配置供電～～



[sgeta]

650w 12v1 50a 12v2 30a
那兩路最大合併請問是多少瓦？

雖然他有兩個eps8pin，不過大部份主機板都是單8pin
假設是i7-960超4G，配上HD6950/CF然後在超頻配上8顆HDD
理論上為了保護硬碟，12v2都供給HDD，剩下CPU只能選12V1
這樣12V1的負載也不小～～如果把12V2接到CPU
那又怕I7-960超4G瞬間電壓 的起伏也不小會影響硬碟怎麼辦？
MB只有一個8PIN接口也不好配置供電～～

我相信這樣的用料跟設計，合併後有80a可以用 80(a)*12(v) = 960w

開始期待他的價格了！



[as123414]

下次組電腦power首選
感謝小林哥開箱分享;em03;



[Dej]

影準系列終於也有80金認證，絕對是換Power首選。



[hu10us22]

流口水~ ;nq;
