MSI 最近推出了一張 Intel Z370 晶片組主機板，型號 Z370I Gaming Pro Carbon AC，重點在 Z370 後面的"I"，也就是 mini-ITX 尺寸設計，適合拿來組裝小鋼炮主機，雖然是迷你尺寸，但規格並不差，有2個記憶體插槽、4個SATA、1個M.2，保留1個完整的PCI-E x16規格可支援獨立顯卡，以及支援802.11ac無線網路以及藍牙4.2。
MSI Z370I Gaming Pro Carbon AC
支援 Mystic Light 燈效、Audio Boost 音效技術、低延遲的 Gaming Lan 與無線網路、Turbo M.2。

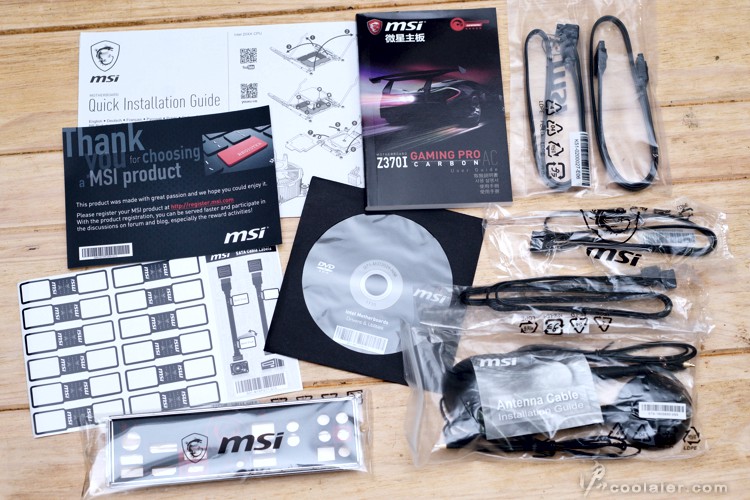

配件有快速安裝手冊、說明書、軟體光碟、標籤貼紙、檔板、2條SATA線、燈條連接線、無線網路天線。

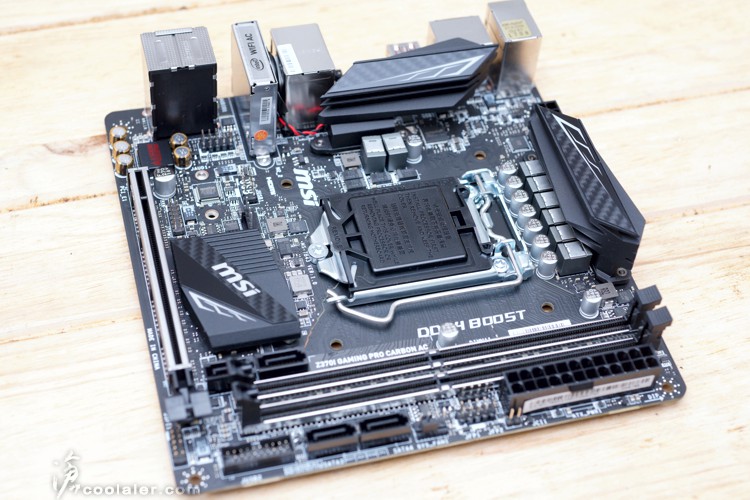

MSI Z370I Gaming Pro Carbon AC 採 mini-ITX 尺寸設計，小巧玲瓏。

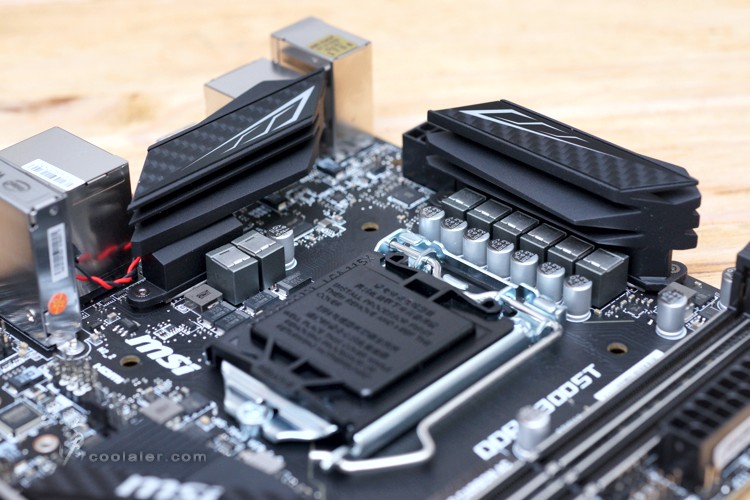

6+2相供電設計。

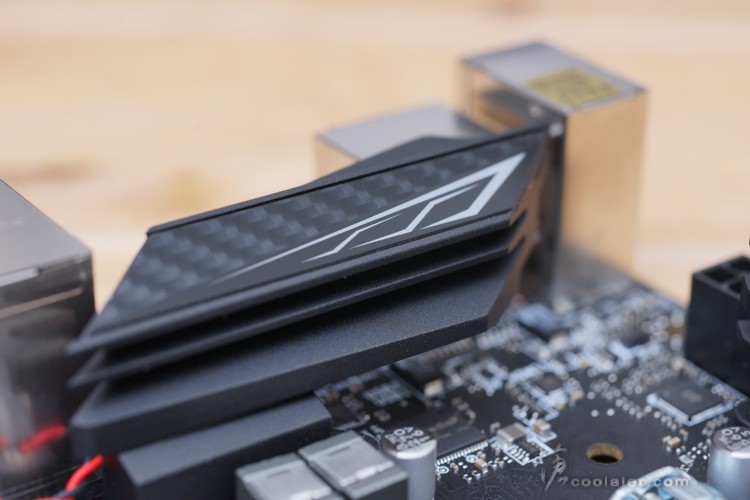

供電上散熱片有符合主板型號的 Carbon 紋裝飾。

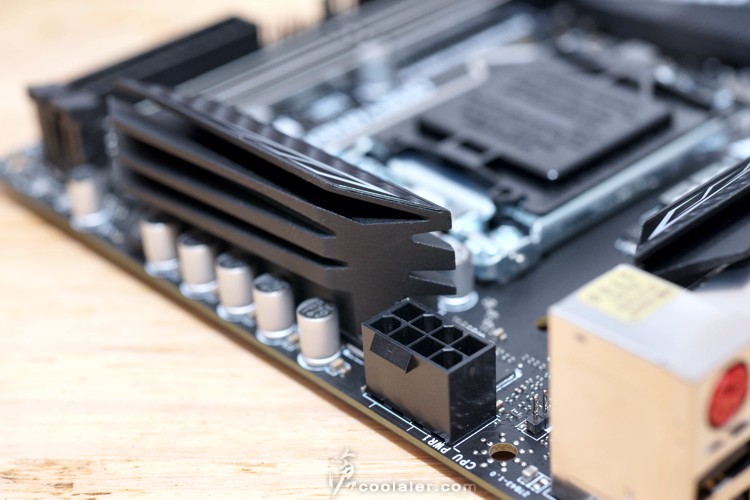

CPU 8pin。

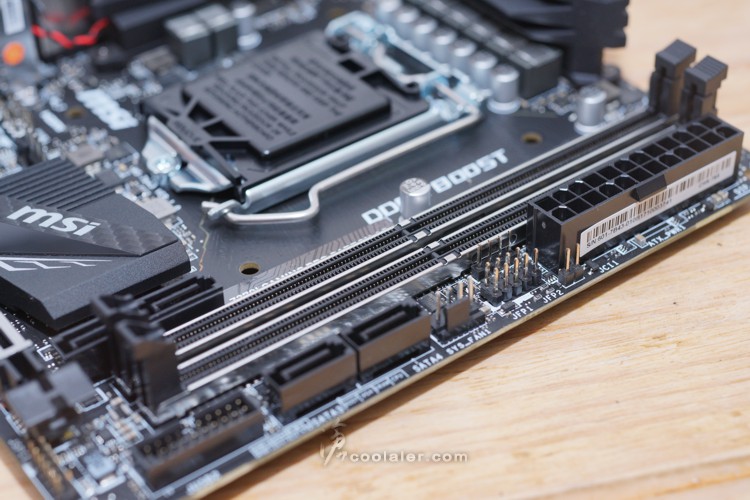

2個記憶體插槽，側邊有金屬護甲，記憶體最大可擴充32GB，時脈可支援到4500MHz（OC）。

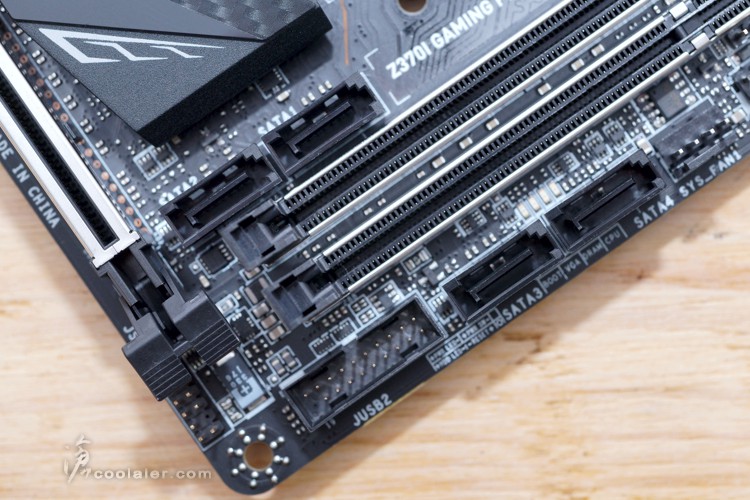

4個SATA。

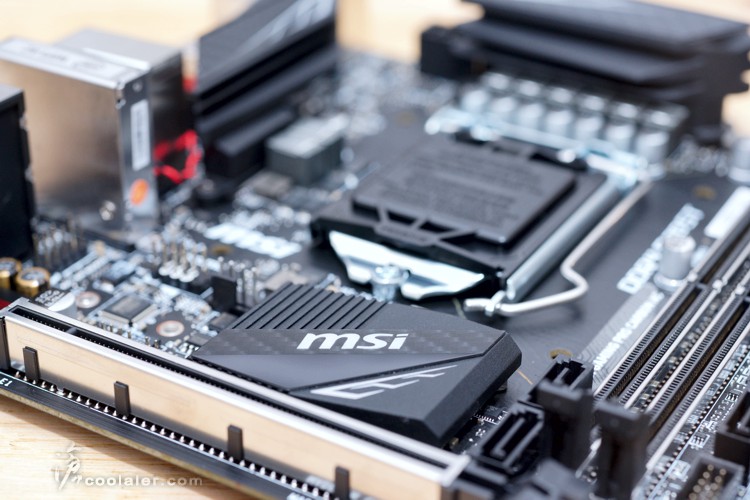

晶片組上的散熱片。

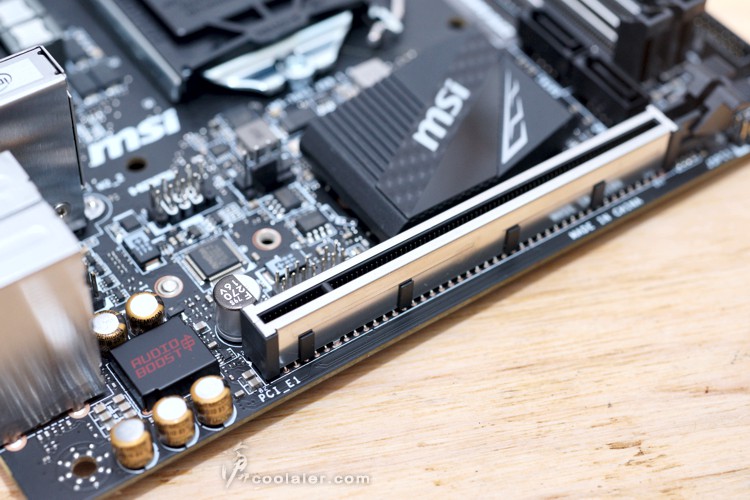

如果沒有這根 PCI-E x16，這小鋼炮就不成立了。

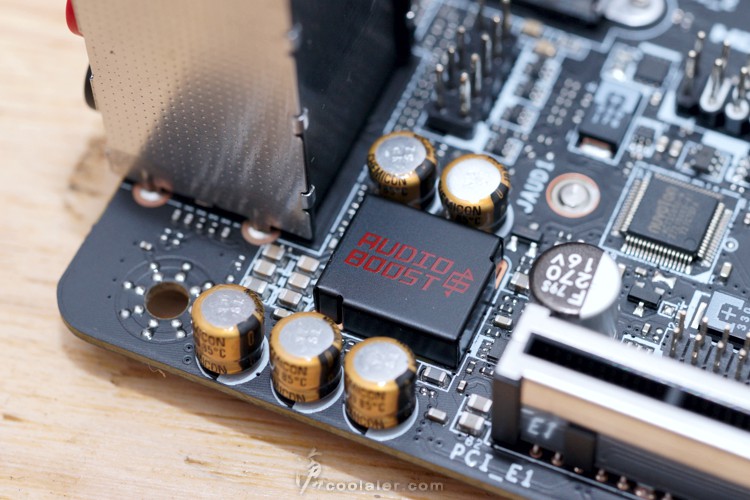

AUDIO BOOST 4 音效，一樣有線路隔絕設計，只是正面看不太出來。音效晶片為 Realtek ALC1220，搭配 CHEMI-CON 音效電容。

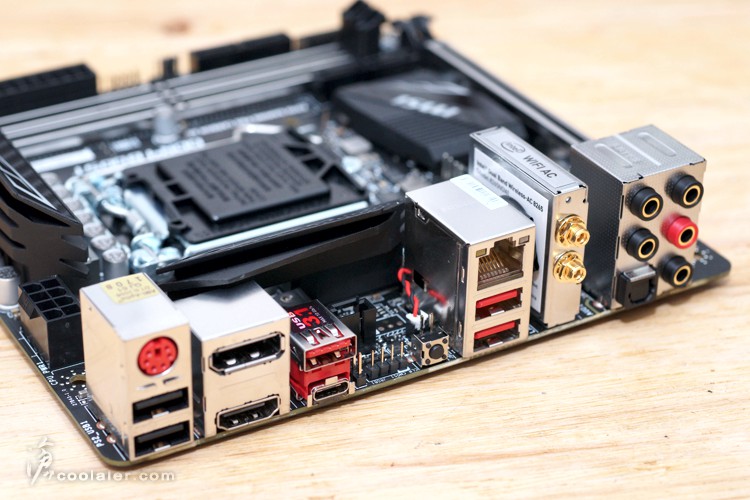

背後IO埠，PS/2鍵盤滑鼠接口、2個USB2.0、1個DP、1個HDMI、1個USB 3.1 Gen2 Type-A、1個USB 3.1 Gen2 Type-C 、CMOS鍵、1個RJ45、2個USB 3.1 Gen1 Type-A、2個Wi-Fi天線接頭、5個無氧銅鍍金音效輸出入、1個S/PDIF輸出。

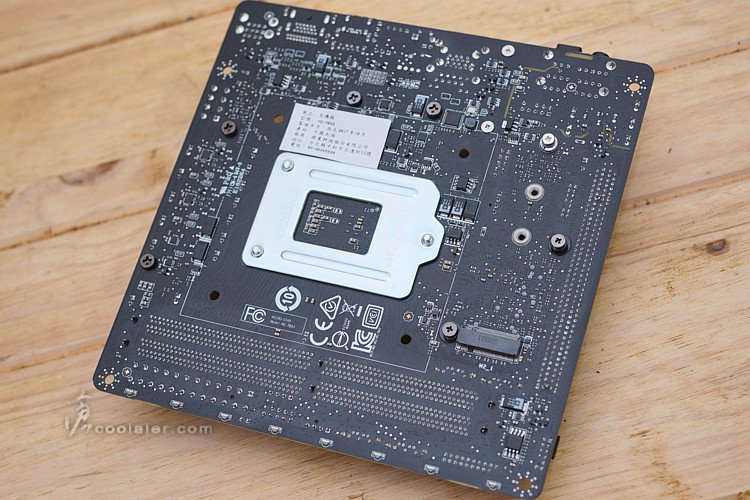

背面有1個M.2。

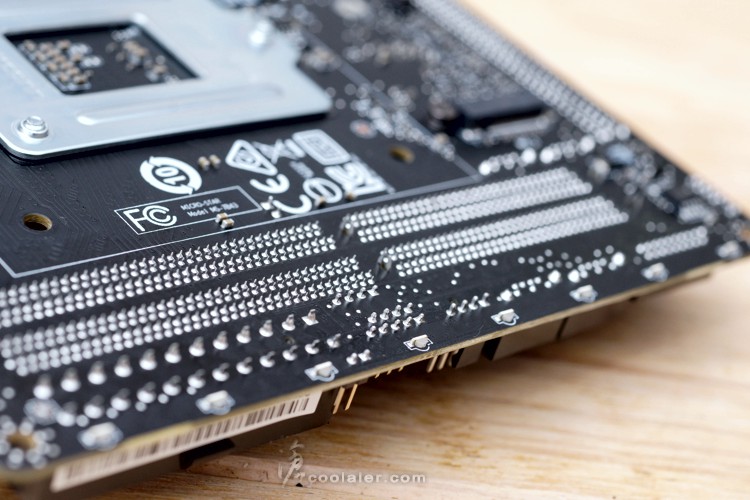

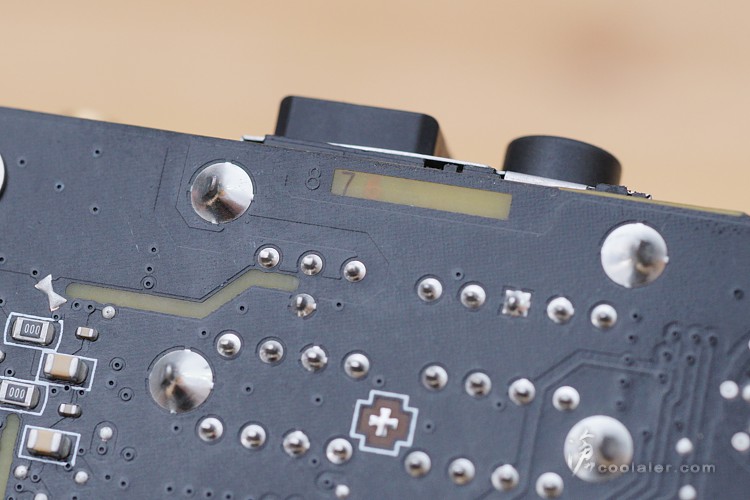

標示8層PCB設計。
底部側邊有LED燈，支援RGB調色、多種燈效切換。

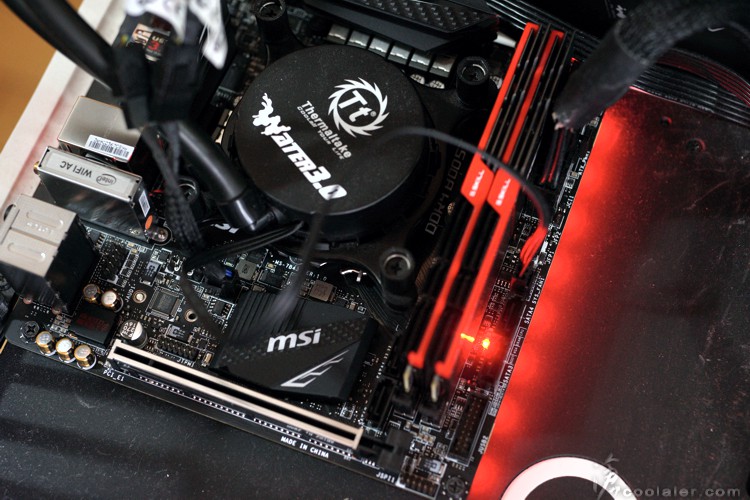

側邊的燈效，預設為紅色，可以透過軟體來調整燈效與顏色變化。

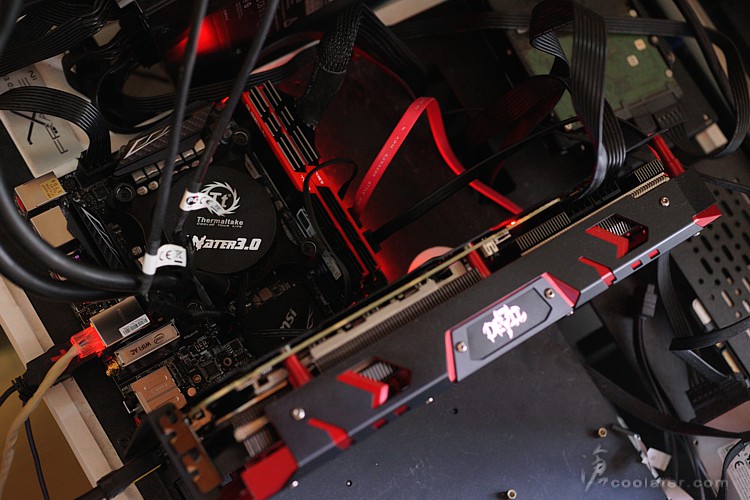

裝上大張的 Vega 56 Red Devil 看起來很違和。
BIOS簡介

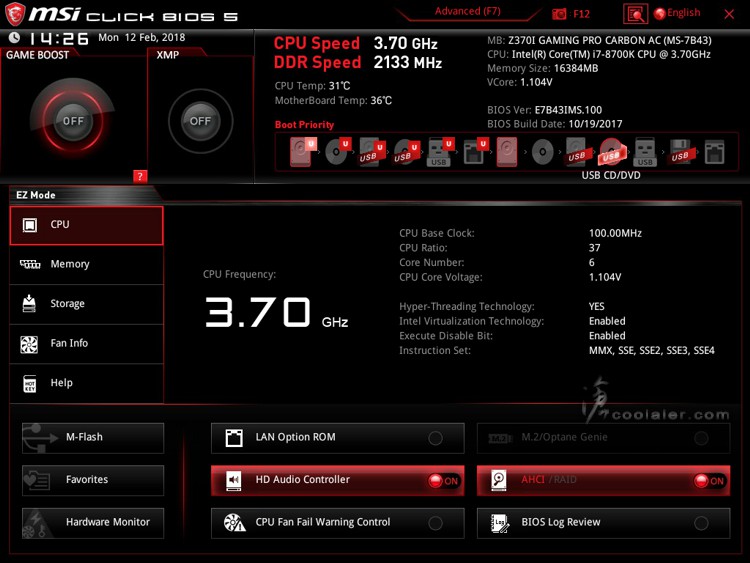

簡易模式的畫面，這部分可以監看一些硬體規格與資訊，也可以調整風扇轉速等。

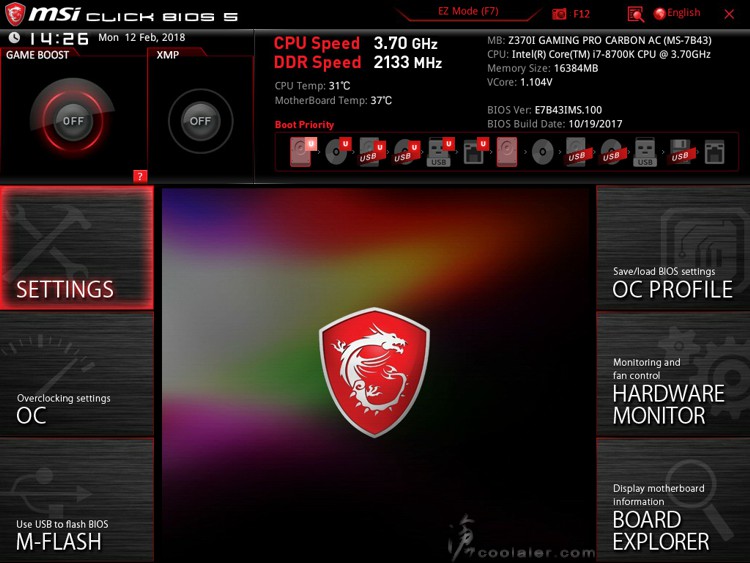

進階模式，與之前的一些版本選單是相同的，一樣分為六大選項。

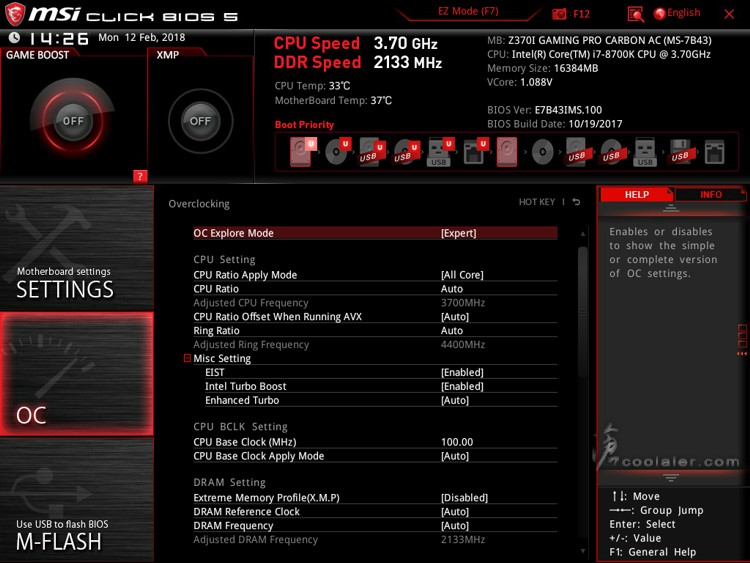

主要的當然還是超頻選單，雖然是小板，但一樣齊全，可調整倍頻、外頻、AVX、記憶體選項、電壓、CPU選項等。

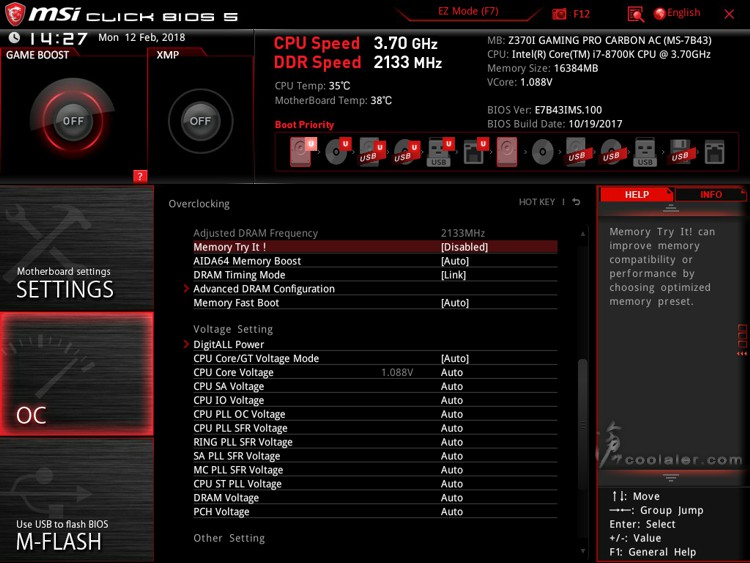

電壓設定齊全。

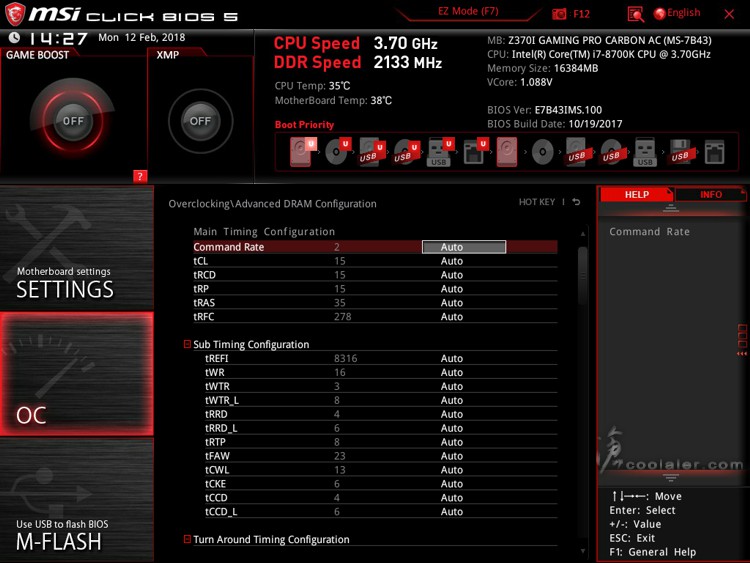

記憶體細項。

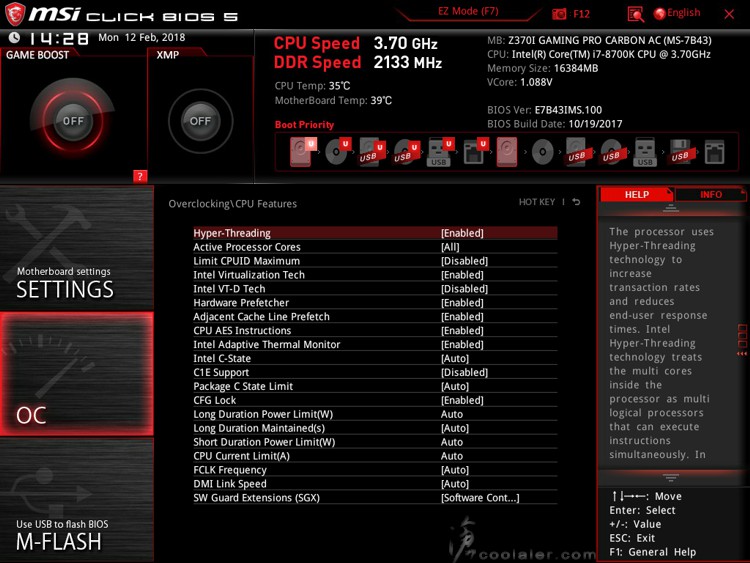

CPU Features 選項。

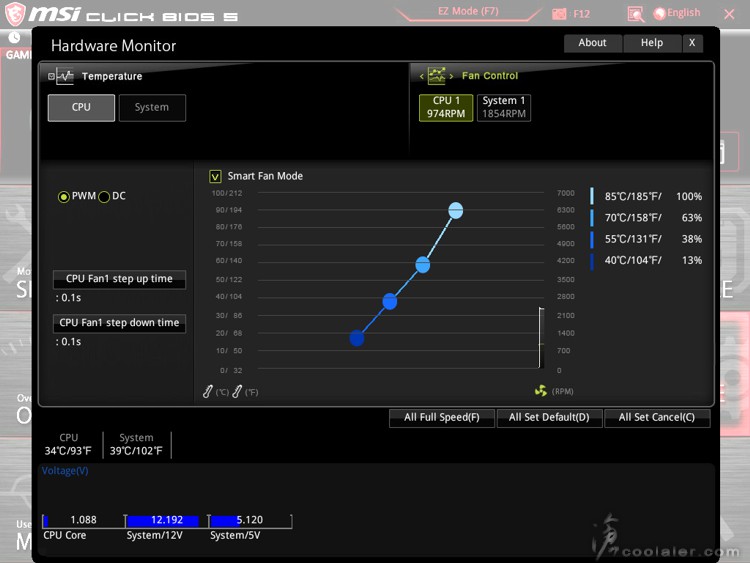

Hardware Monitor，可以監看溫度、風扇轉速、各項電壓等，也可以調整轉速與溫度對應關係。

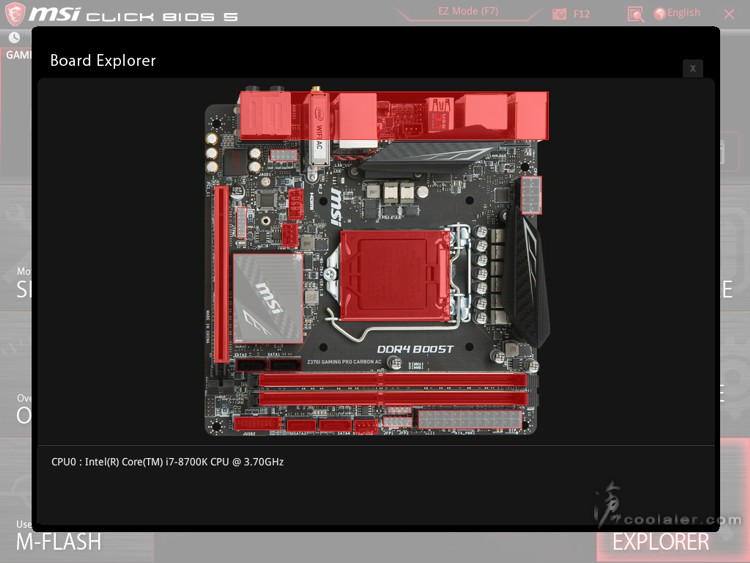

Board Explorer，安裝周邊預覽，主要是用來看有無抓到硬體。
測試平台
CPU: Intel Core i7-8700K
CPU Cooler: Tt Water 3.0 Extreme
RAM: GSKILL DDR4 3200 8GBx2
MB: MSI Z370I Gaming Pro Carbon AC
VGA: PowerColor Vega 56 Red Devil
HDD: OCZ Vertex 3.20 240GB、Seagate 2TB
PSU: IN WIN SI 1065W
OS: Windows 10 64bit
預設值測試
先不超頻測試，僅調整記憶體X.M.P，其餘為預設。

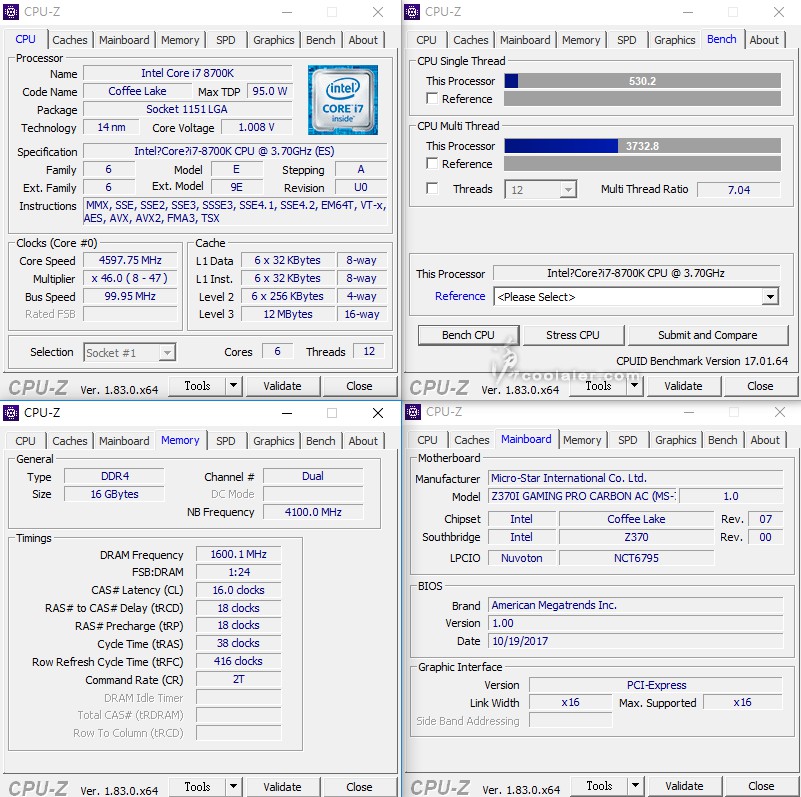

CPU-Z
CPU Single：530.2
CPU Multi：3732.8

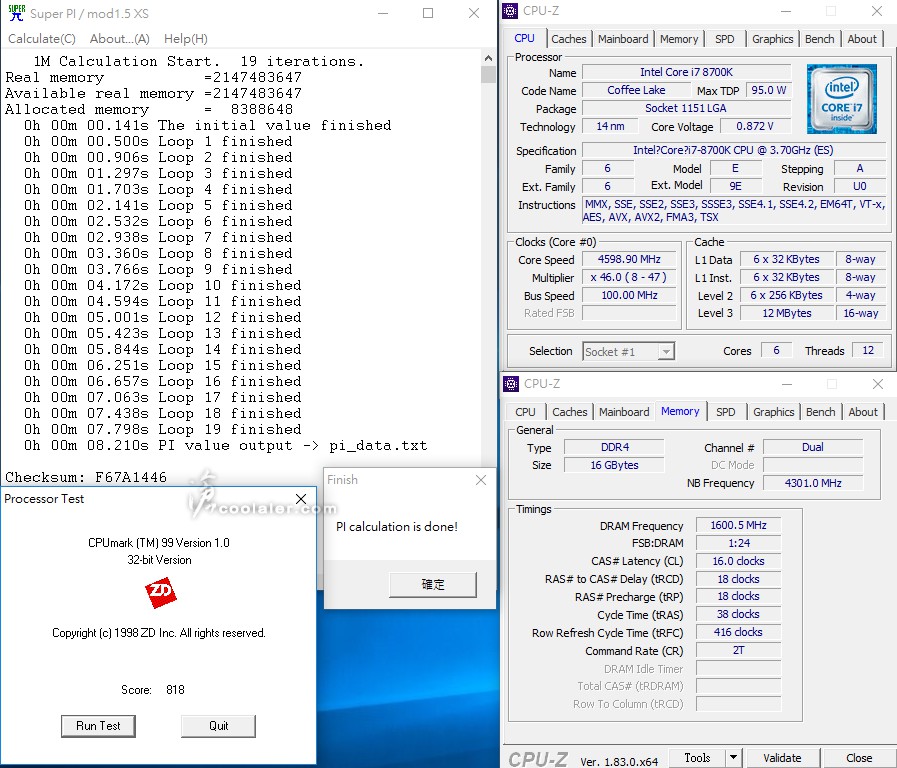

SuperPI 1M & CPUmark99
SuperPI 1M ：8.210s
CPUmark99：818

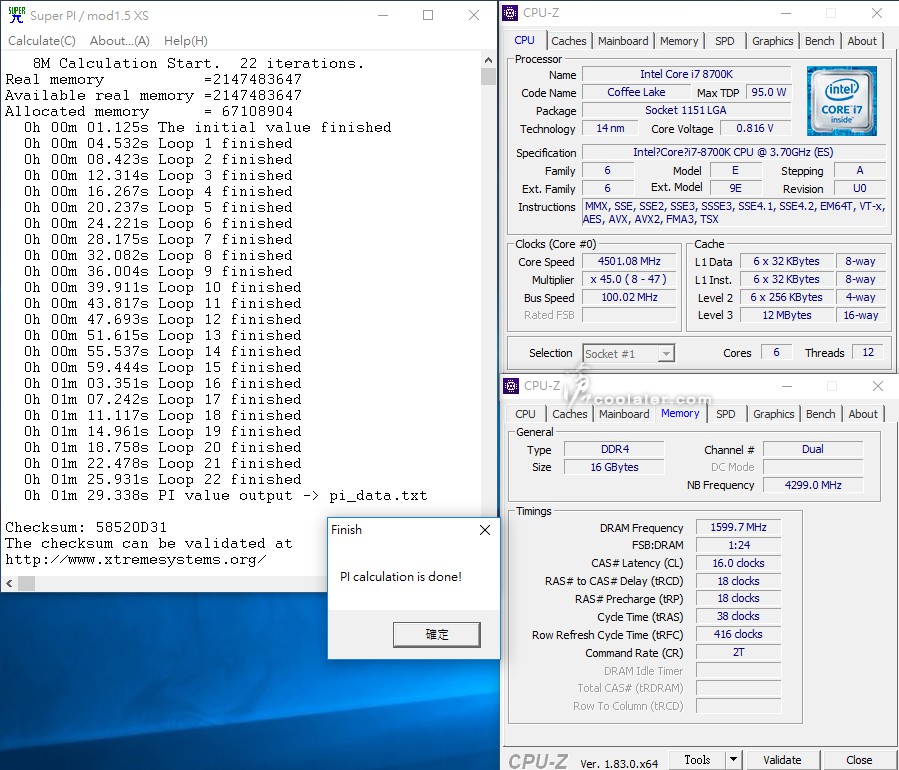

SuperPI 8M：1m29.338s

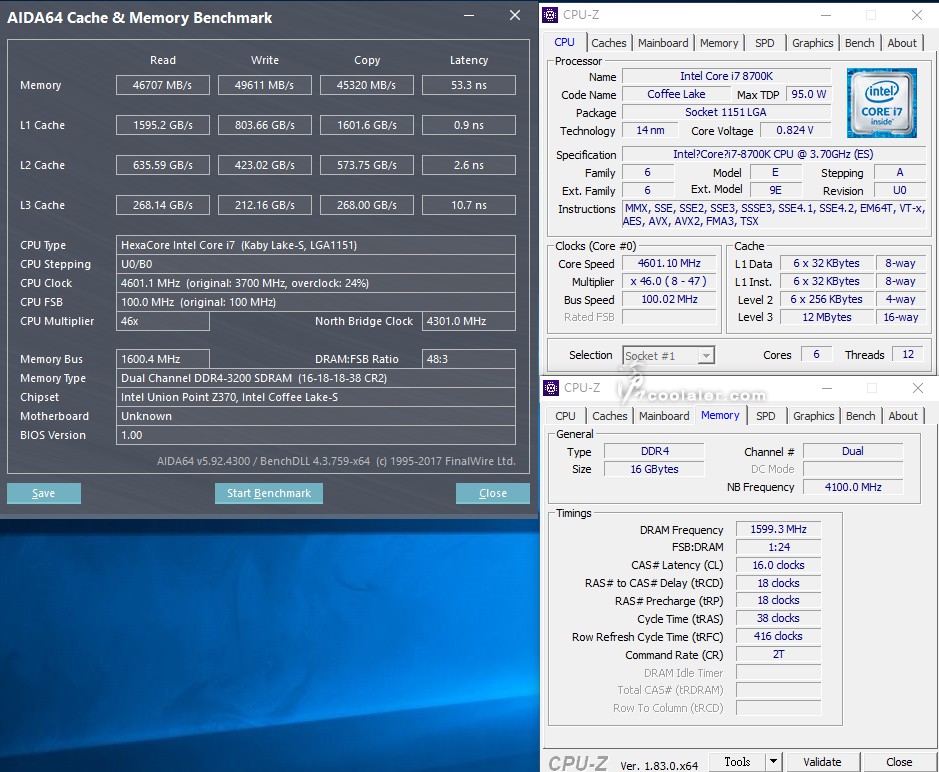

Memory Benchmark
Read：46707MB/s
Write：49611MB/s
Copy：45320MB/s

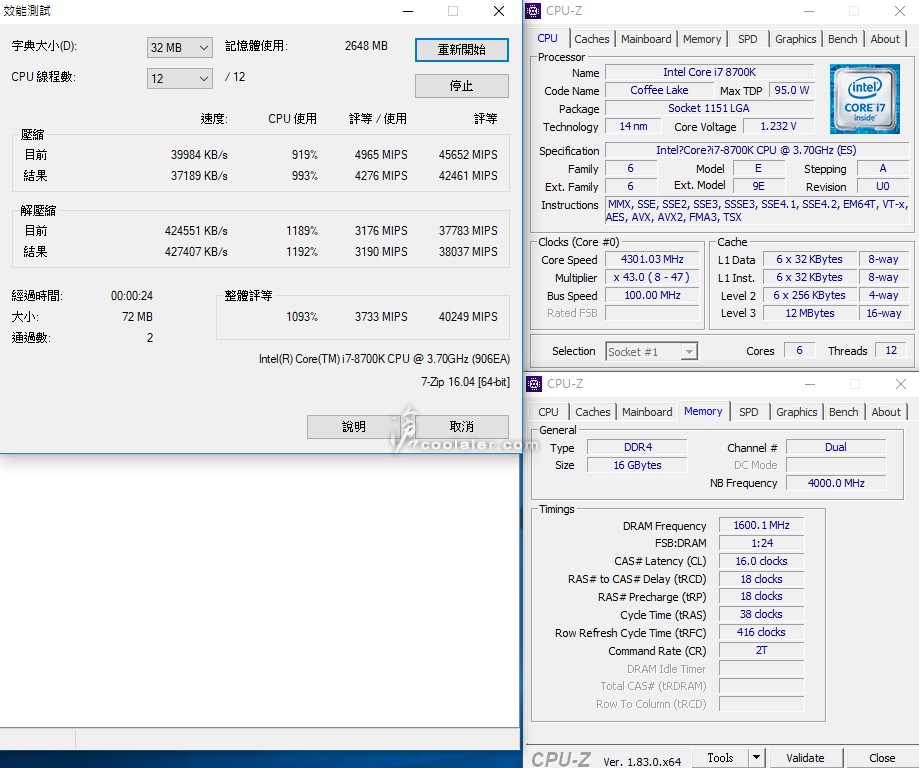

7-Zip：40249MIPS

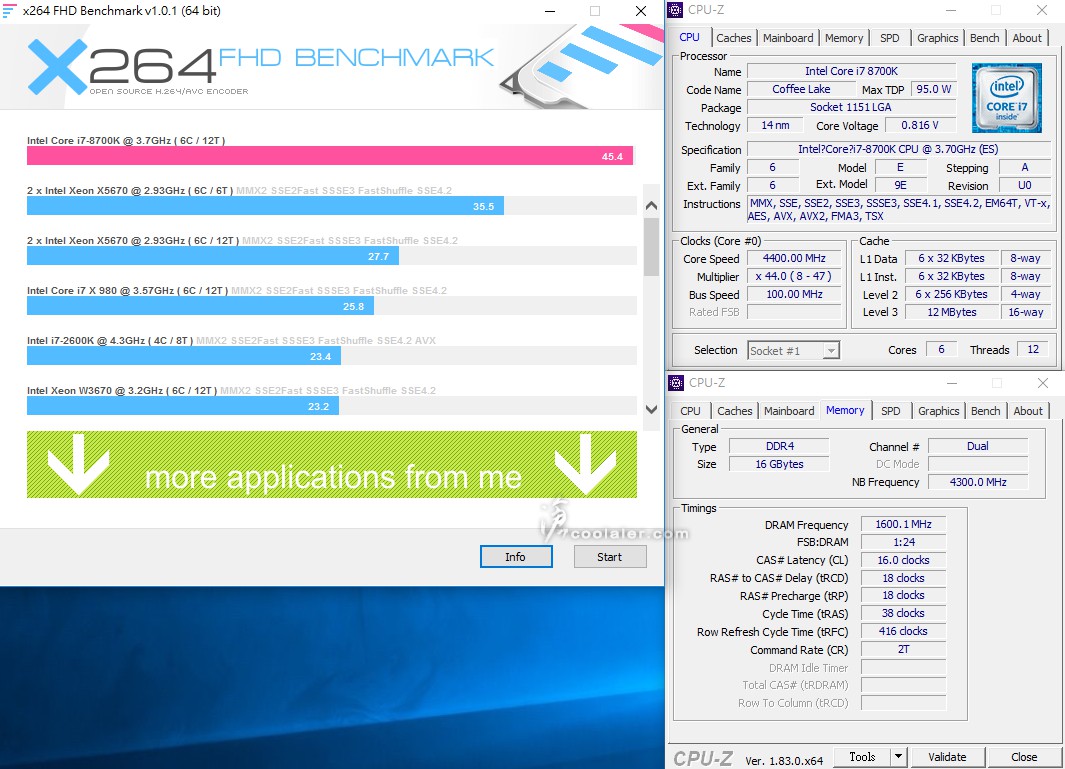

x264 FHD Benchmark：45.4

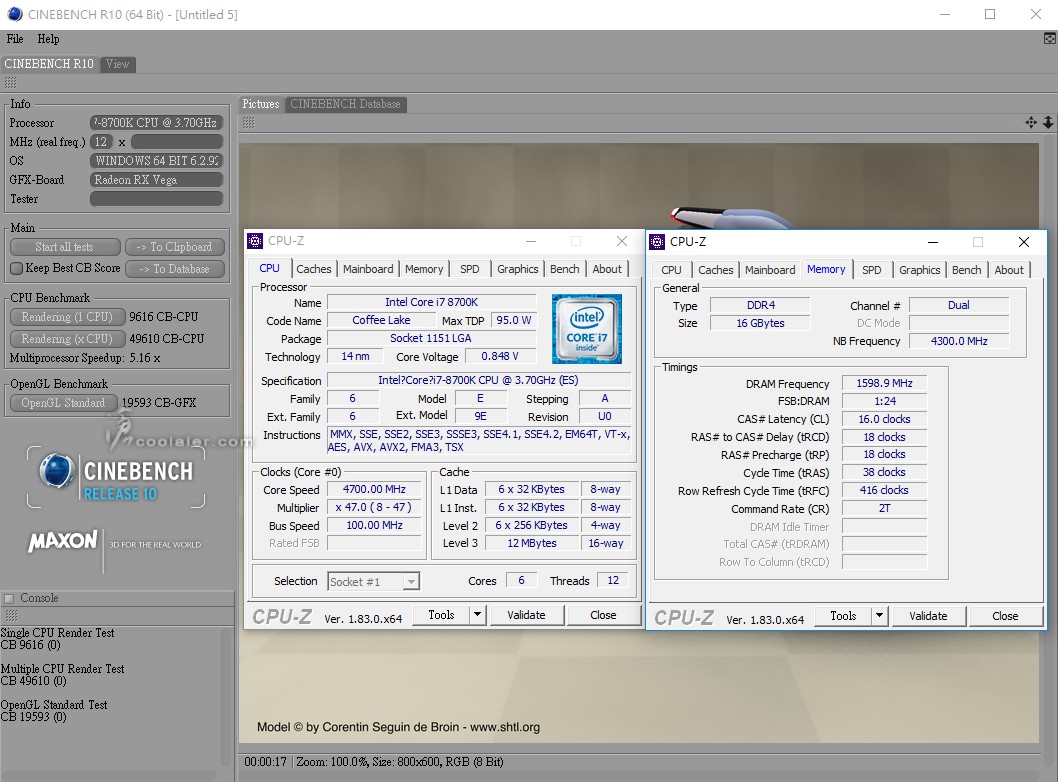

CINEBENCH R10
1 CPU：9616
x CPU：49610
OpenGL：19593

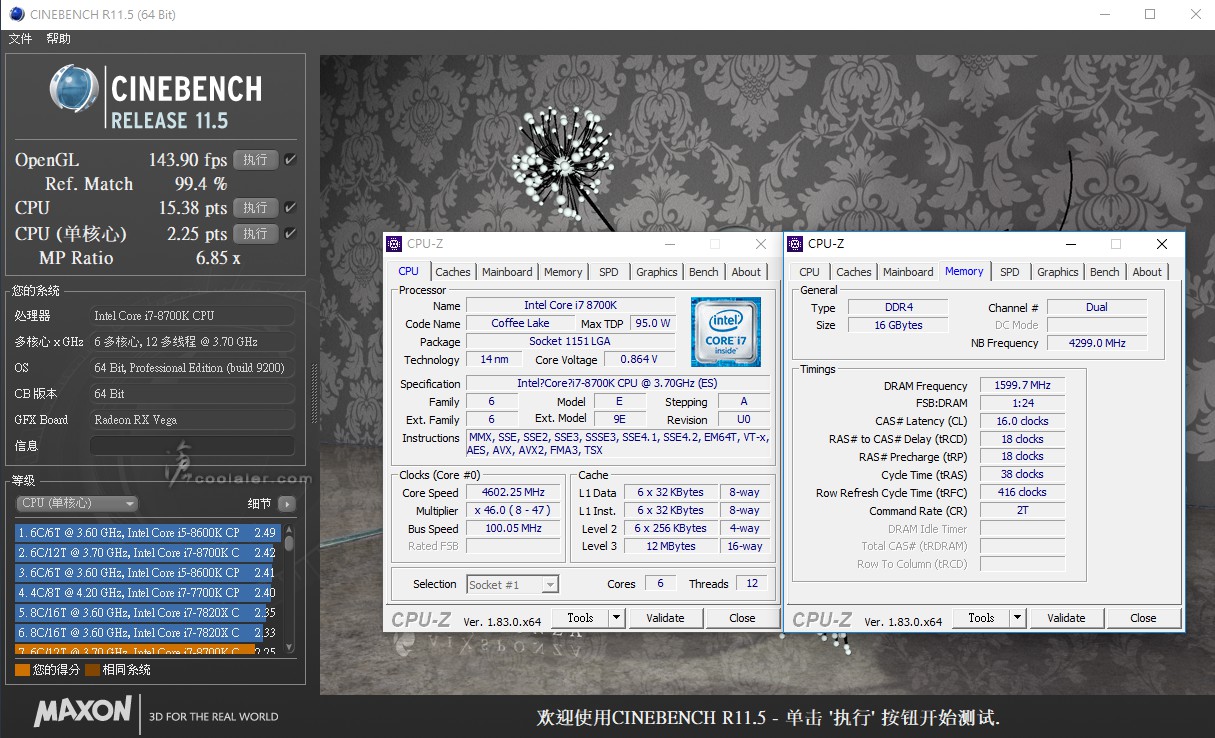

CINEBENCH R11.5
OpenGL：143.90 fps
CPU：15.38 pts
CPU（單核心）：2.25 pts

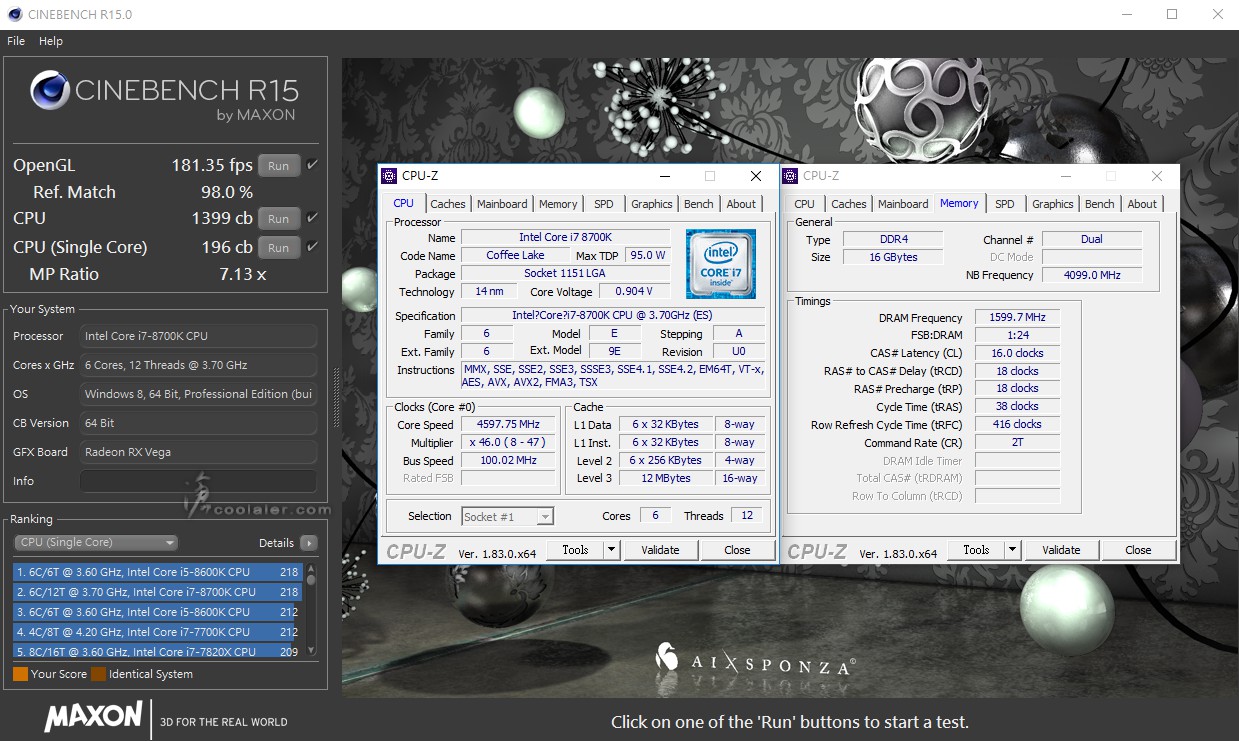

CINEBENCH R15
OpenGL：181.35 fps
CPU：1399 cb
CPU（單核心）：196 cb

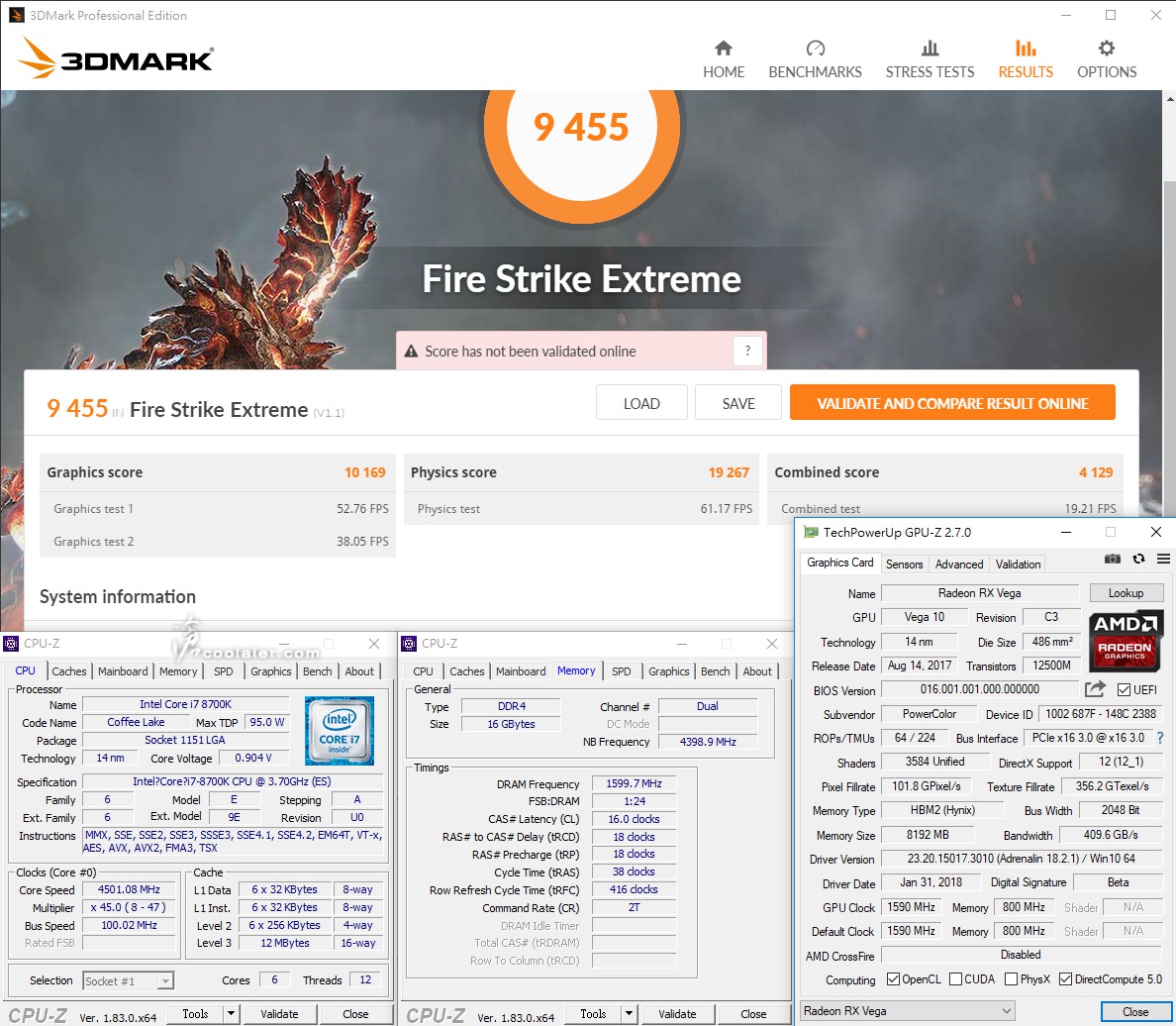

3DMark Fire Strike Extreme：9455
Graphics：10169
Physics：19267

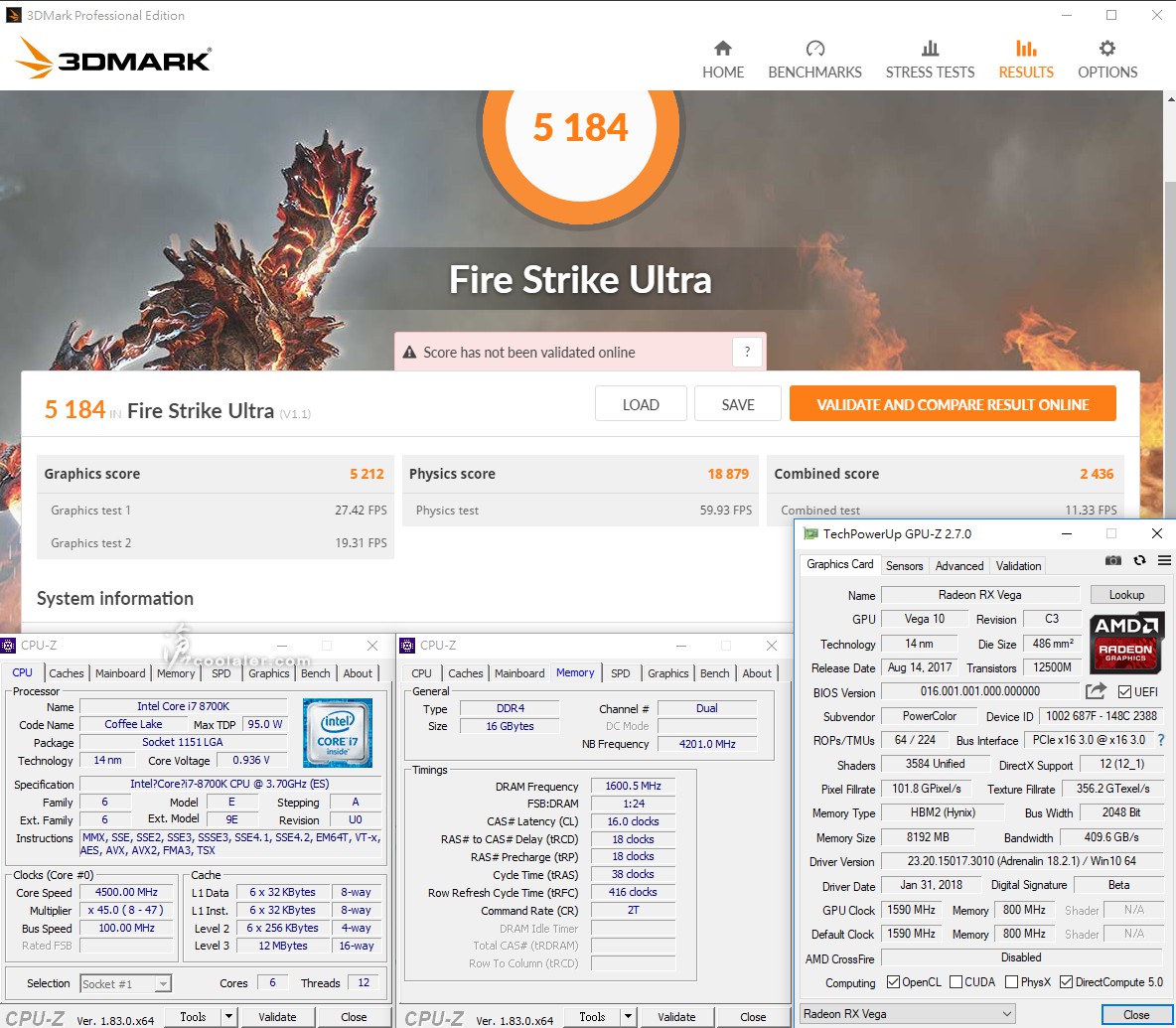

3DMark Fire Strike Ultra：5184
Graphics：5212
Physics：18879

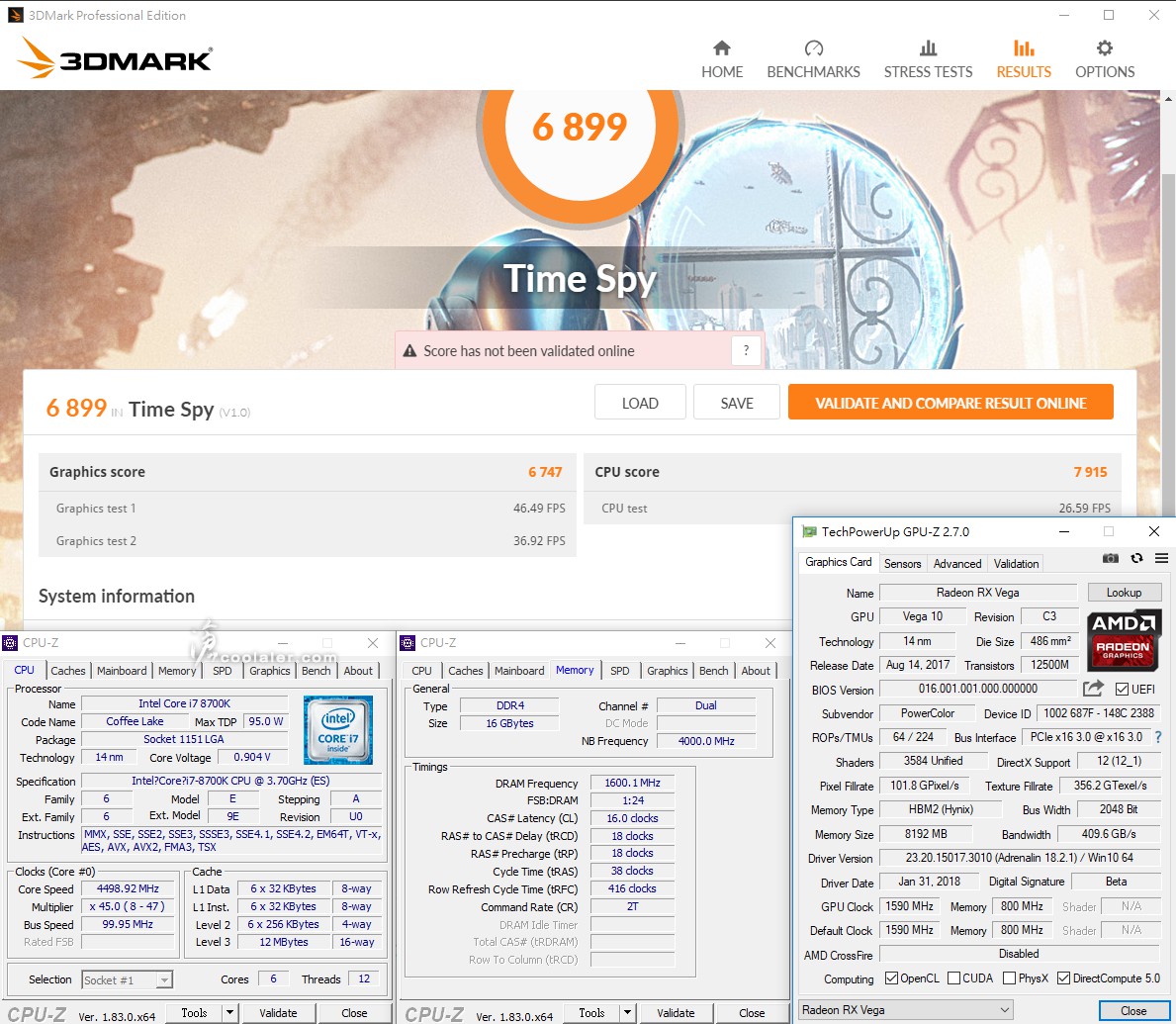

3DMark Time Spy：6899
Graphics：6747
CPU：7915
超頻5GHz測試
對 Core i7-8700K 而言要上到5GHz並不是甚麼難事，只是看要多少電壓而已，手上這顆之前在 MSI Z370 Tomahawk 上需要1.33V可以達成，看來小張的 Z370I Gaming Pro Carbon AC 一樣電壓也沒甚麼問題。
括弧後面為預設值成績

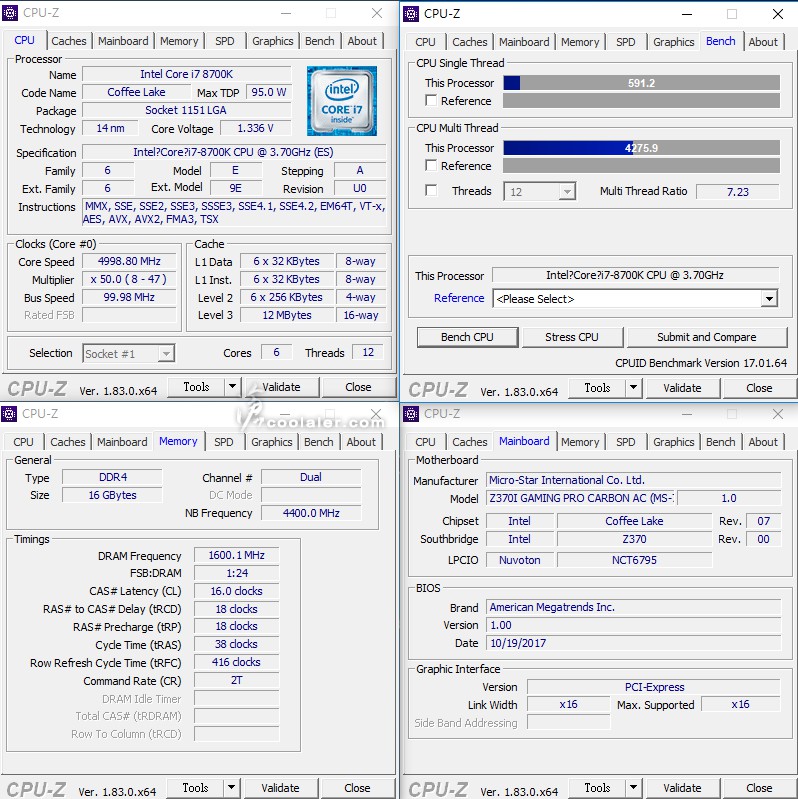

CPU-Z
CPU Single：591.2（530.2）+11.5%
CPU Multi：4275.9（3732.8）+14.5%

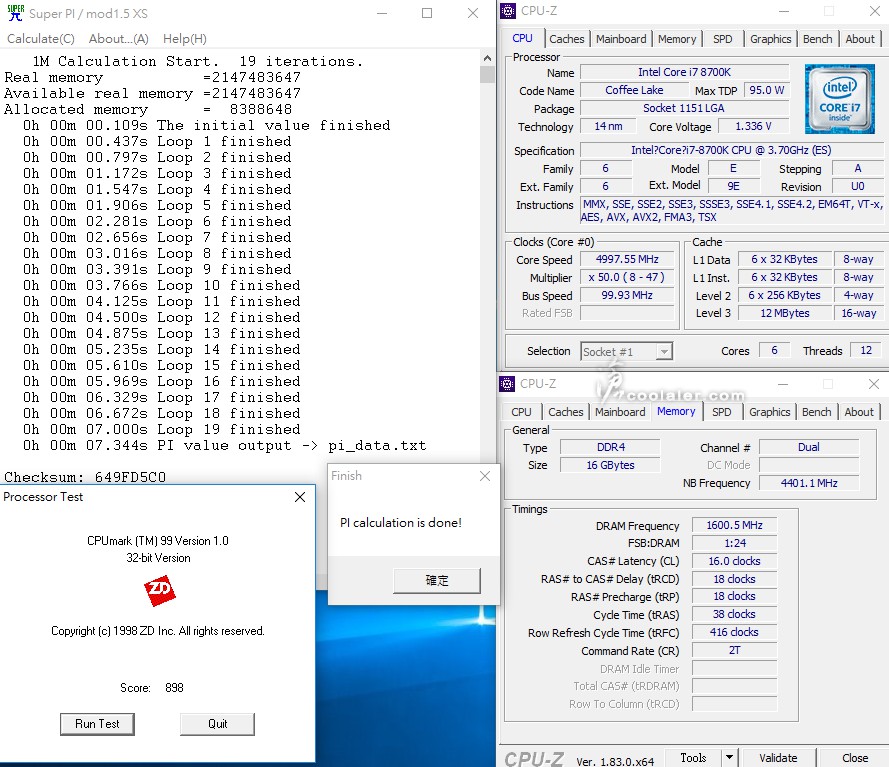

SuperPI 1M & CPUmark99
SuperPI 1M ：7.344s（8.210s）+10.5%
CPUmark99：898（818）+9.8%

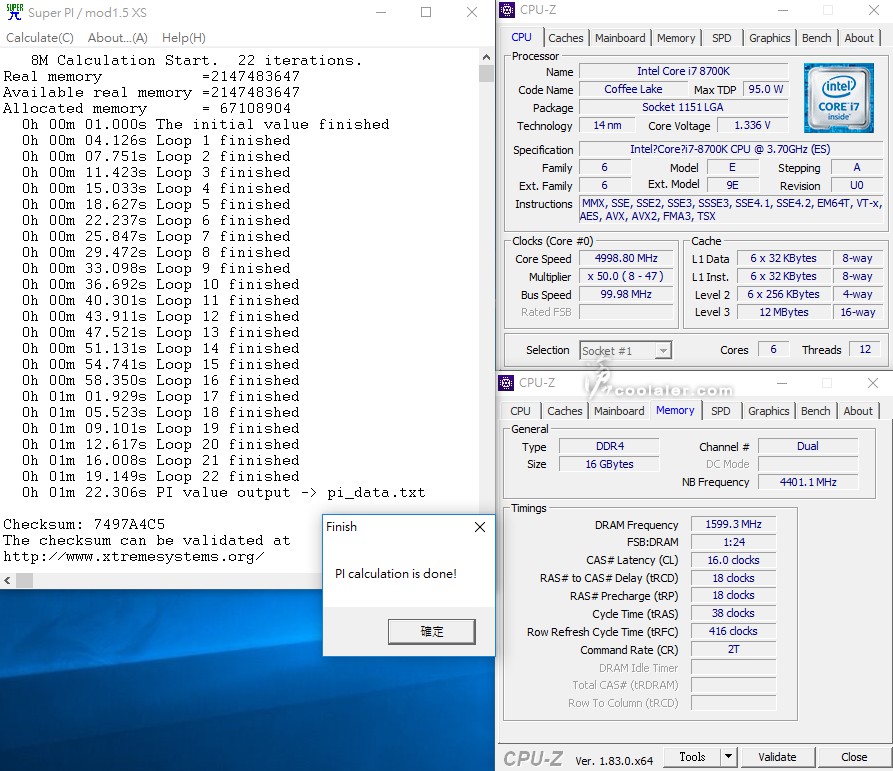

SuperPI 8M：1m22.306s（1m29.338s）+7.9%

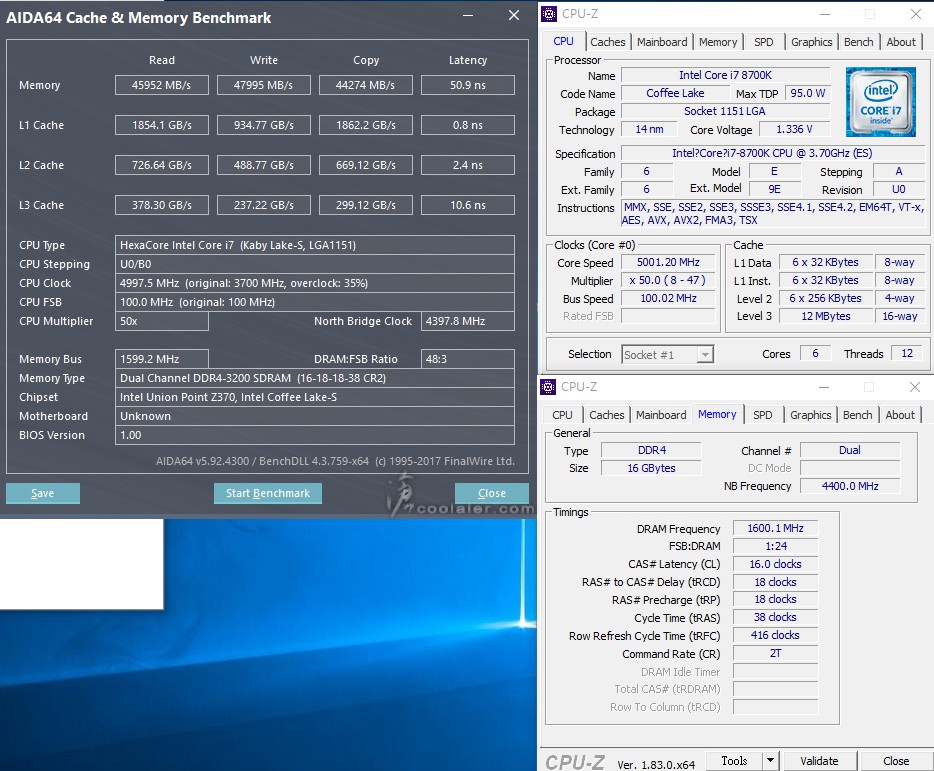

Memory Benchmark
Read：45952MB/s（46707MB/s）
Write：47995MB/s（49611MB/s）
Copy：44274MB/s（45320MB/s）

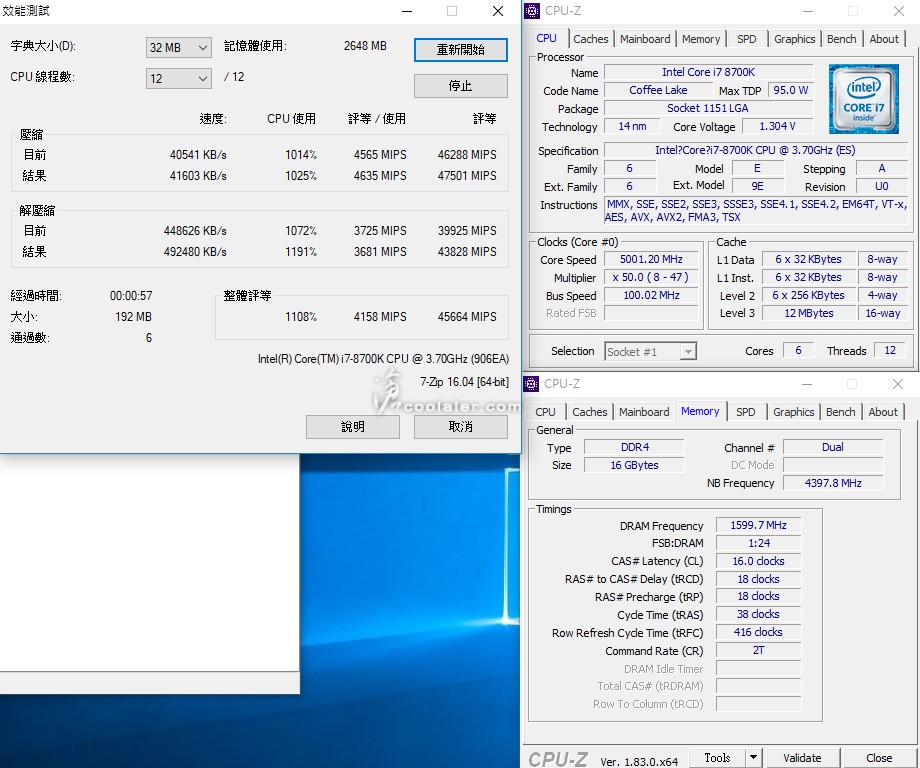

7-Zip：45664MIPS（40249MIPS）+13.5%

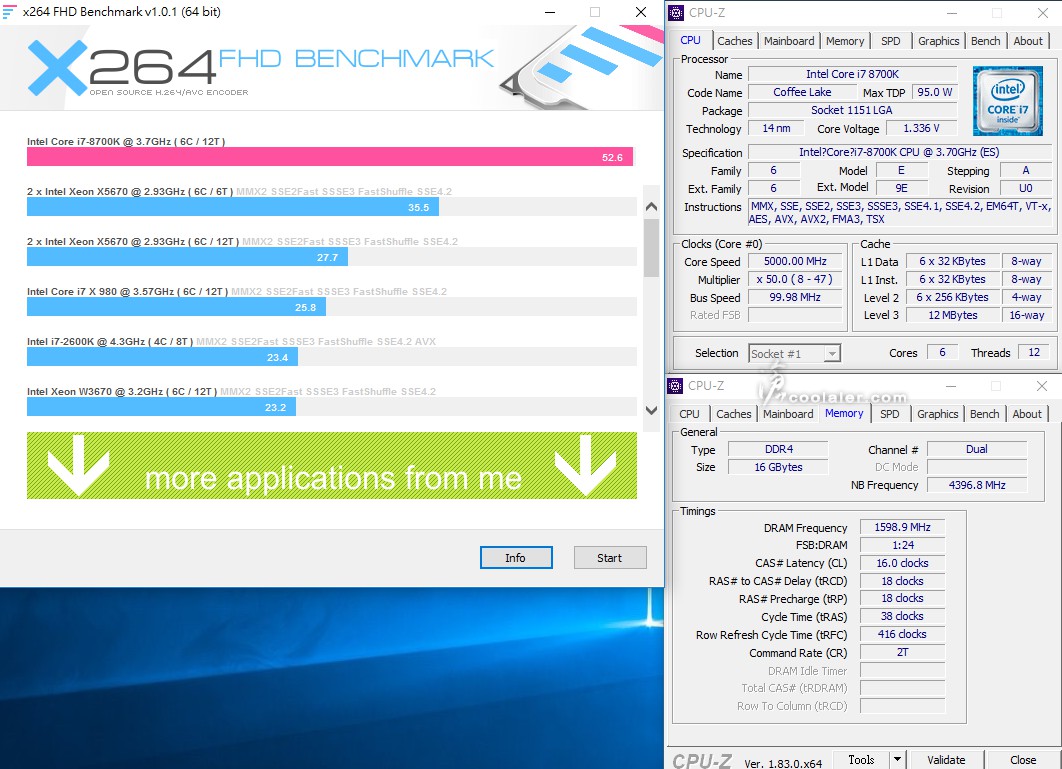

x264 FHD Benchmark：52.6（45.4）+15.9%

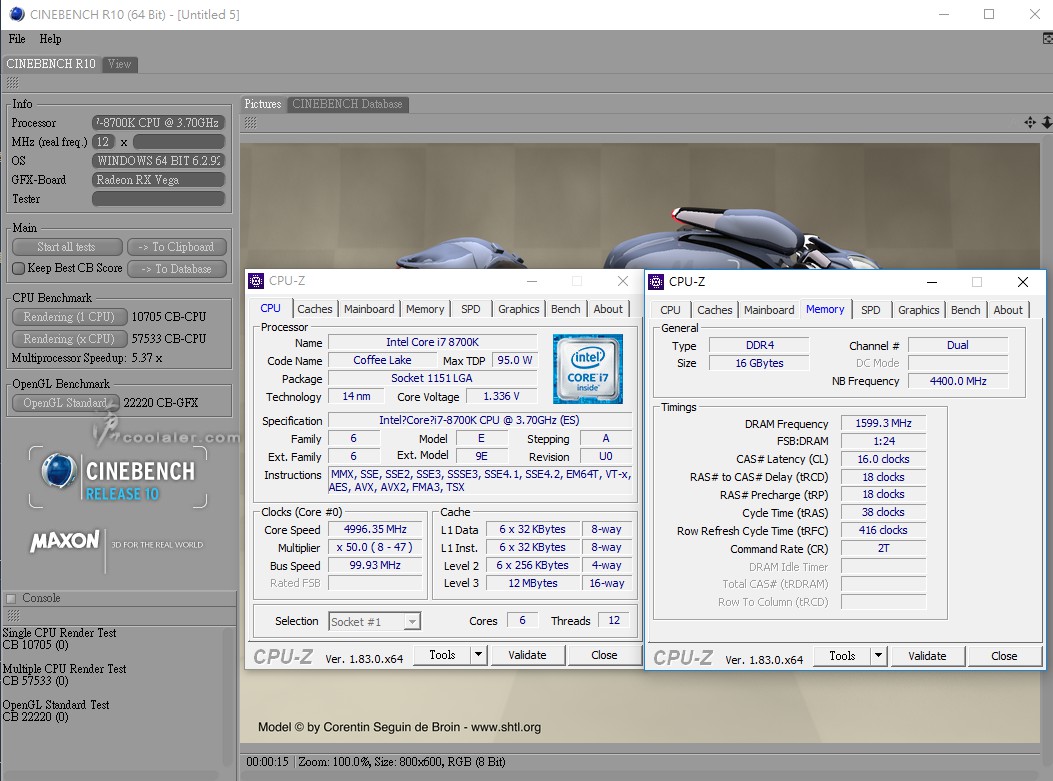

CINEBENCH R10
1 CPU：10705（9616）+11.3%
x CPU：57533（49610）+16%
OpenGL：22220（19593）

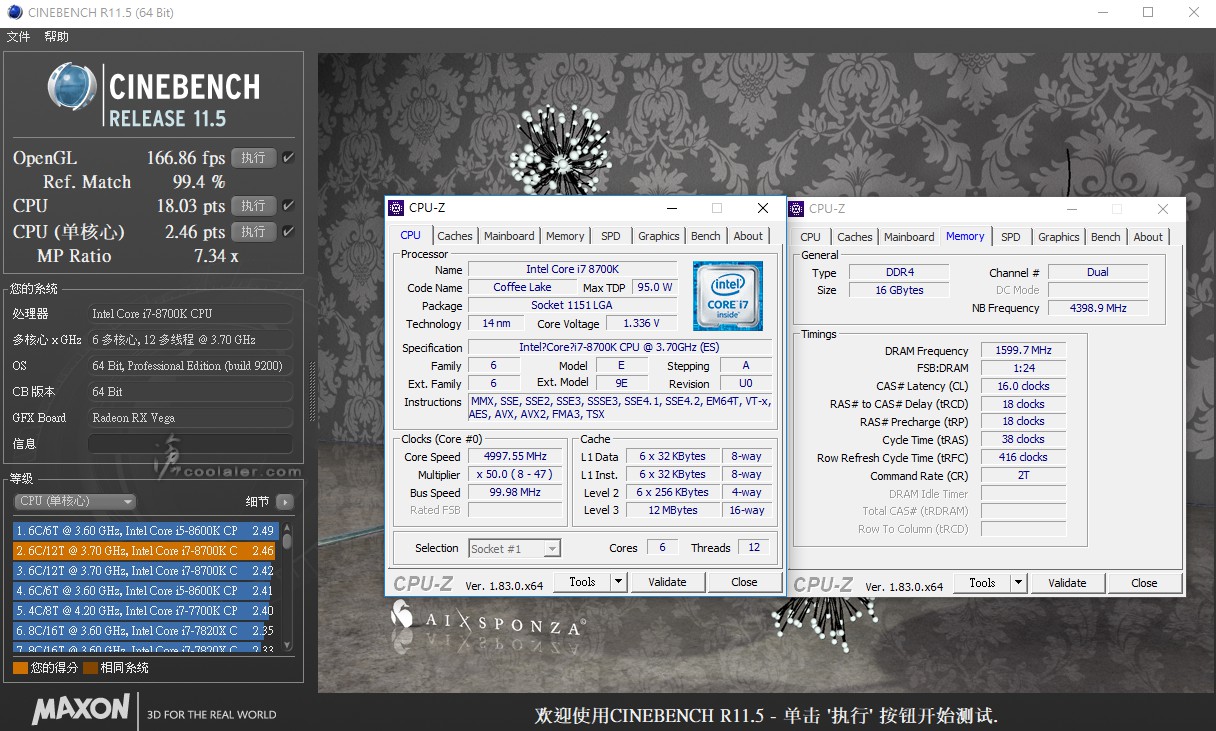

CINEBENCH R11.5
OpenGL：166.86 fps（143.90 fps）
CPU：18.03 pts（15.38 pts）+17.2%
CPU 單核心：2.46 pts（2.25 pts）+9.3%
CINEBENCH R15
OpenGL：217.46 fps（181.35 fps）
CPU：1615 cb（1399 cb）+15.4%
CPU 單核心：217 cb（196 cb）+10.7%

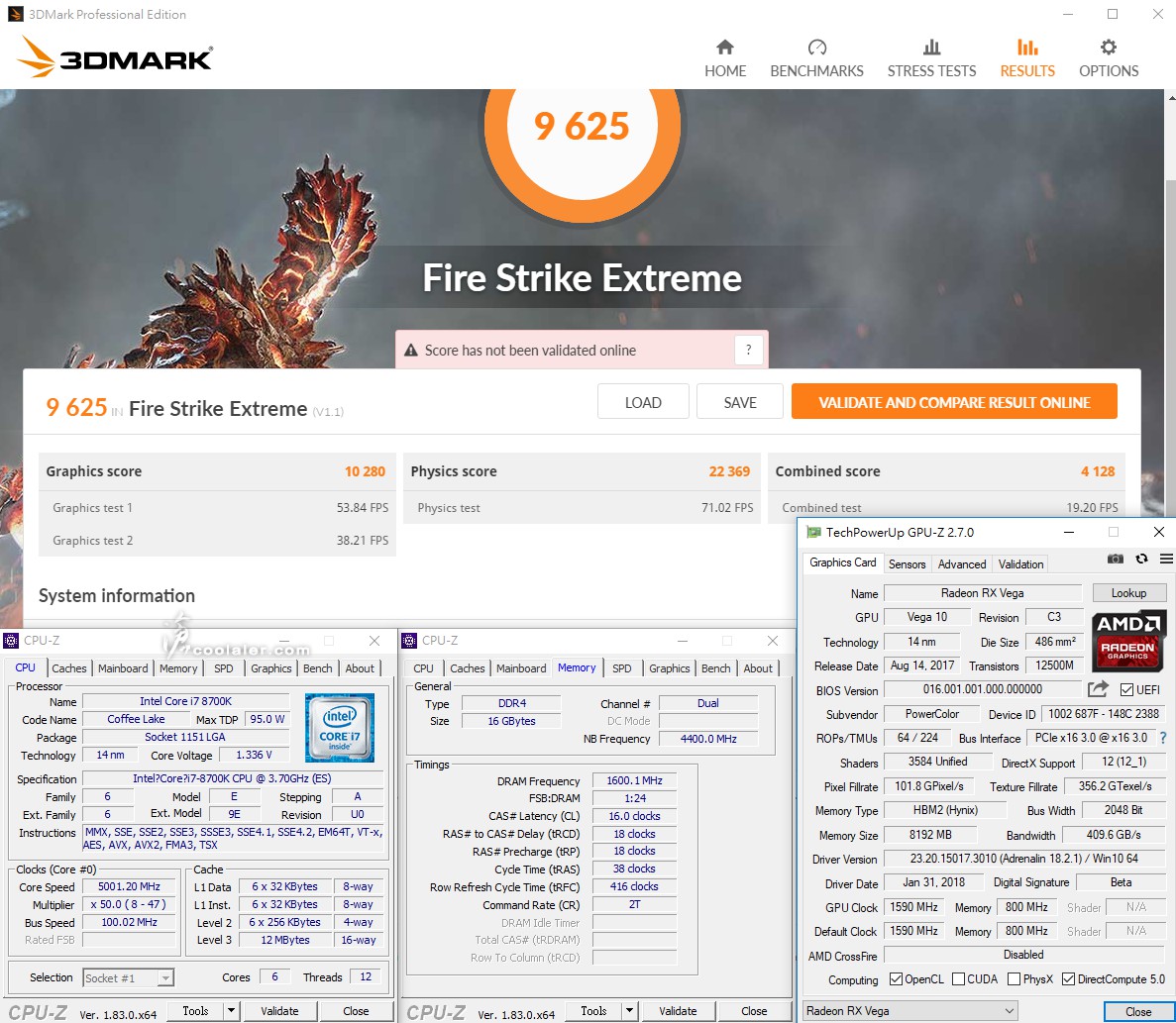

3DMark Fire Strike Extreme：9625（9455）
Graphics：10280（10169）
Physics：22369（19267）+16.1%
3DMark Fire Strike Ultra：5227（5184）
Graphics：5228（5212）
Physics：22202（18879）+17.6%

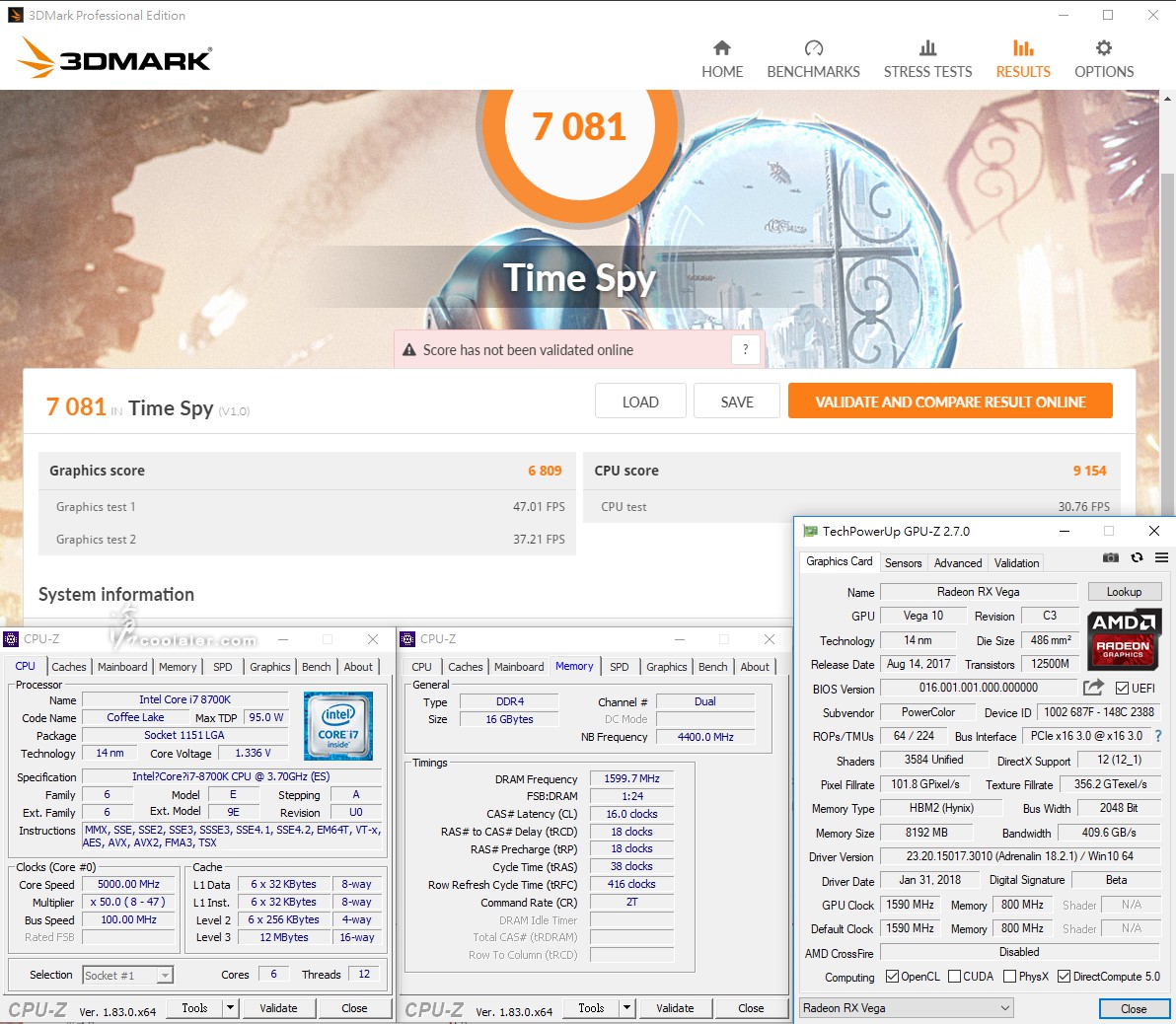

3DMark Time Spy：7081（6899）
Graphics：6809（6747）
CPU：9154（7915）+15.7%
小結
MSI Z370I Gaming Pro Carbon AC 搭配 Core i7-8700K 在預設值測試下與先前 Z370 Tomahawk 相較，效能略低一些些，可能是供電相、電壓、功耗控制預設時的一些差異，跑分來看大概只有1%，實際使用上應該體會不出來其差異性，另外可以看到超頻至5GHz之後與 Z370 Tomahawk 跑出來的分數是相當接近的，效能上與大張板子是沒有差異的，不過若要裝在機殼內超頻，尤其是組小型鋼炮主機，可能就要注意一下處理器與供電周邊散熱。
