MSI X370 XPOWER Gaming Titanium + Ryzen 7 1700X 開箱測試

本帖由 soothepain2017-03-13 發佈。版面名稱:新型 AMD CPU 及相關主板測試

By soothepain on 2017-03-13 ,21:56
  1. soothepain

    soothepain full loading

    註冊:
    2003-09-17
    文章:
    13,101
    讚:
    499
    MSI 目前 AM4 平台上在台灣販售的有 B350 Tomahake、X370 Gaming Pro Carbon 以及 X370 XPOWER Gaming Titanium,雖然只有三張,但是區隔分明,最高階的當然還是非 XPOWER 系列莫屬。承襲先前在其他平台所推出的 XPOWER Gaming Titanium,X370 上面也是給你滿滿的...大...平...台,抱歉看錯提字機,是滿滿的用料。

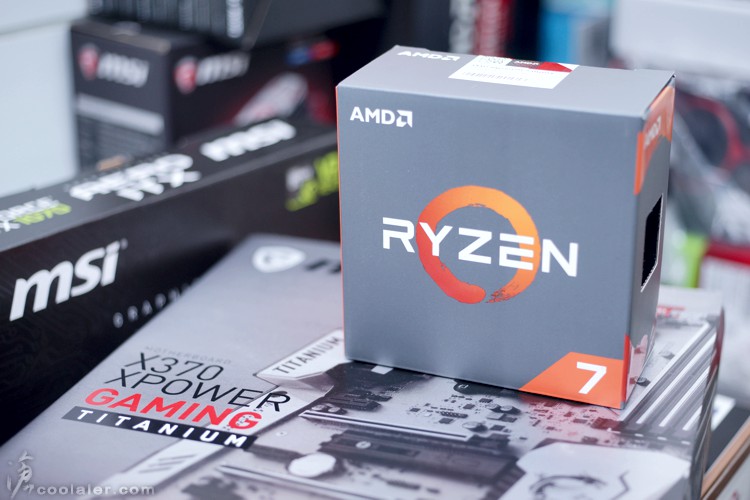

    先前有開箱過 Ryzen 7 1800X,怕各位看膩,這次換個不同型號 Ryzen 7 1700X,順便比較效能差異,當然還有超頻的部分。

    Ryzen 7 1700X 與 1800X 僅差在時脈,一樣是8C16T,20MB快取,功耗95W,核心時脈略低於 1800X 200MHz,基本時脈為3400MHz,Boost 最高可以達到3800MHz。當然還有價格,雖然只差了200MHz,但 1700X 硬是便宜了5300元。
    [​IMG]


    MSI X370 XPOWER Gaming Titanium,承襲先前的包裝,外盒風格也是鈦銀為主。
    [​IMG]

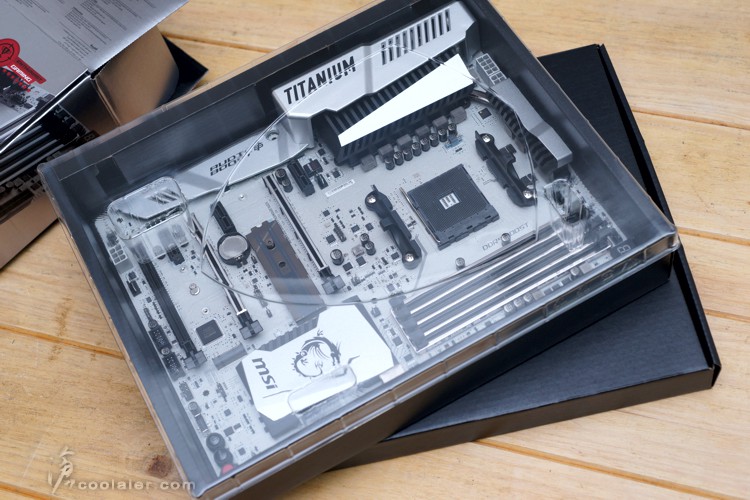

    包裝有外蓋設計,打開可以看到裡面主機板本人。左側外蓋內則是有一些特點介紹。
    [​IMG]


    包裝背面有規格介紹,下方詳解。
    [​IMG]


    裡面分為兩盒,主機板以及配件。
    [​IMG]

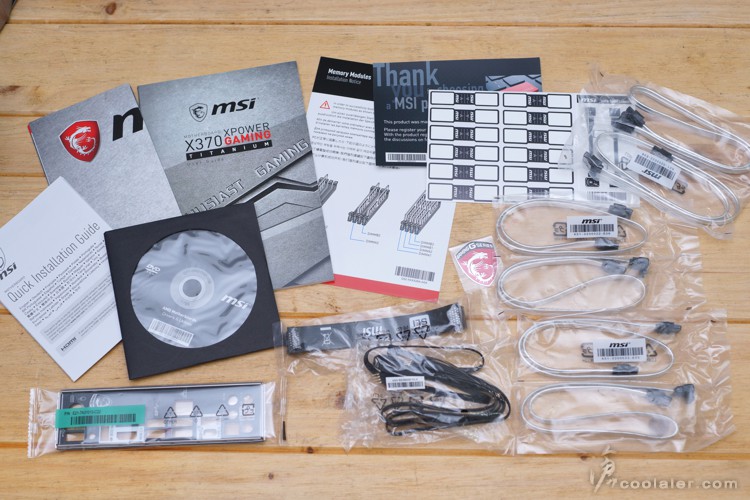

    配件有快速安裝手冊、說明書、軟體光碟、記憶體模組插槽說明、標籤貼紙、6條SATA排線、SLI 橋接器、燈條接線、檔板。
    [​IMG]

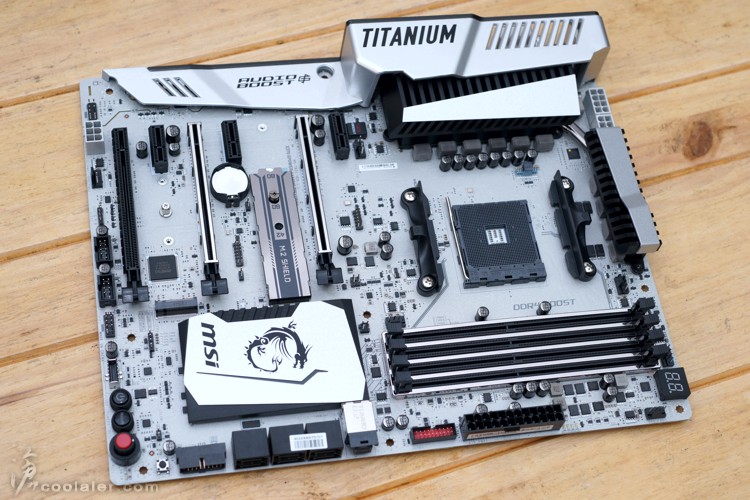

    MSI X370 XPOWER Gaming Titanium 採用標準的 ATX 尺寸設計,PCB、IO外罩、散熱片等是相當特殊的銀色。
    [​IMG]

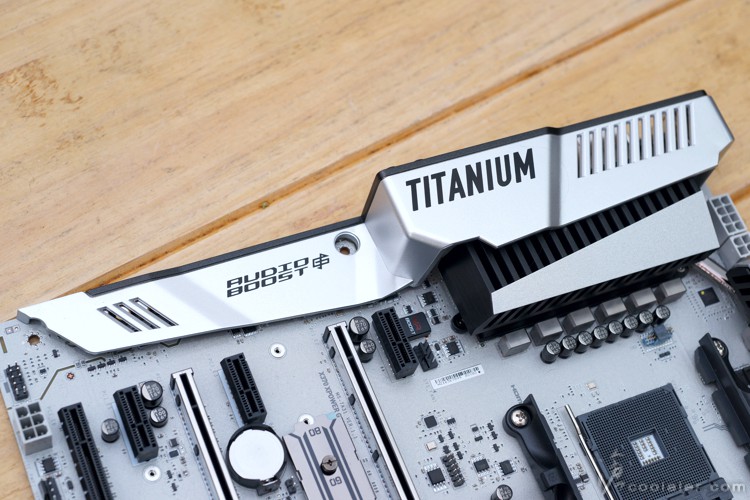

    與 Z270 一樣有 IO 外罩飾板並延伸到音效區域。
    [​IMG]

    [​IMG]

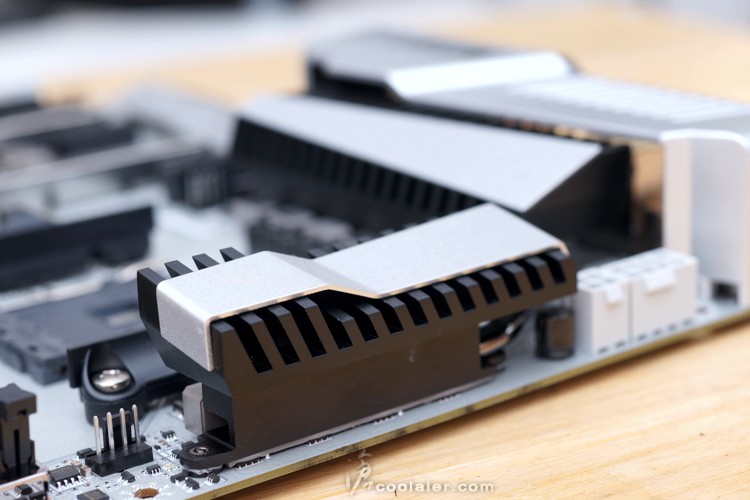

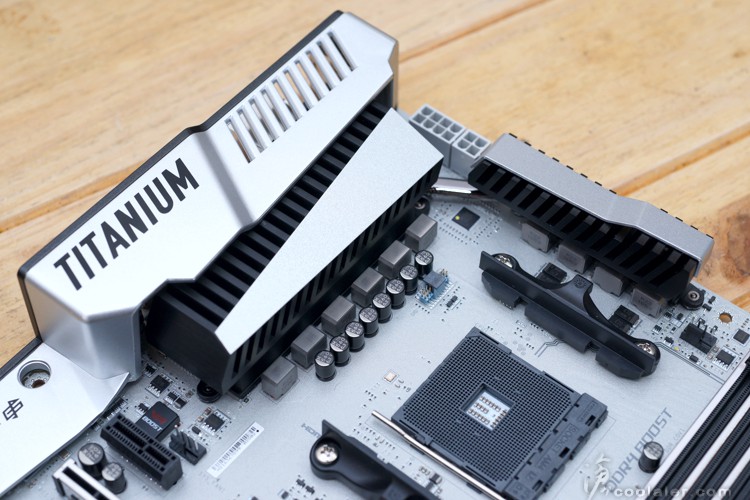

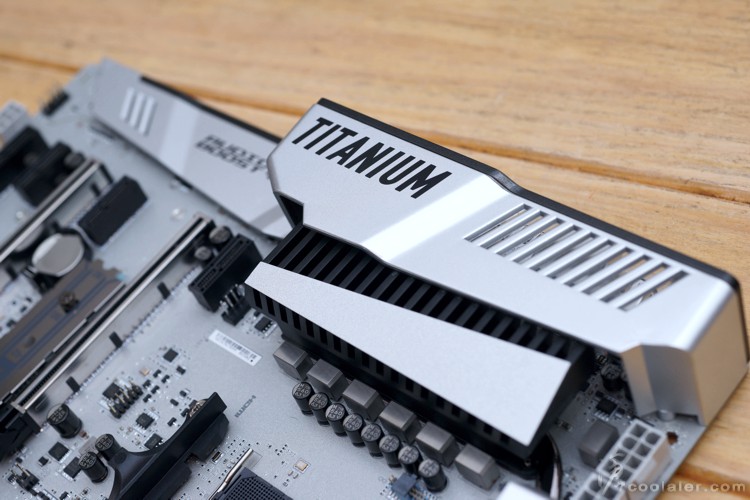

    採用10相供電,供電上方有造型散熱片。
    [​IMG]

    [​IMG]

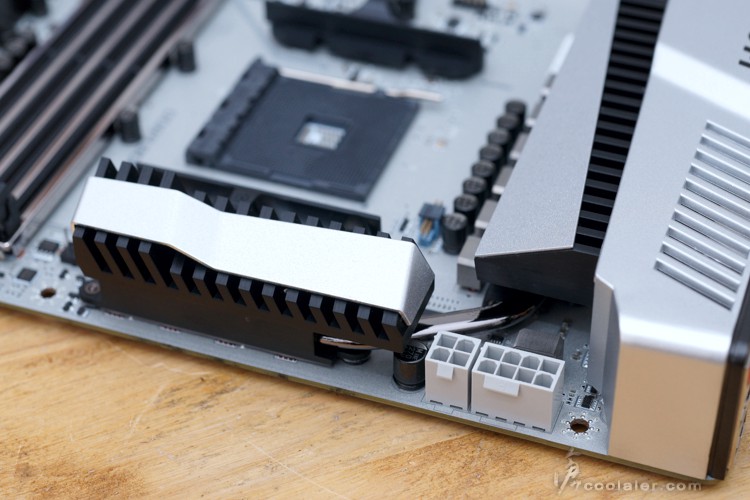

    CPU 供電為8+4pin,實際使用插8pin即可,另一個是輔助用。
    [​IMG]

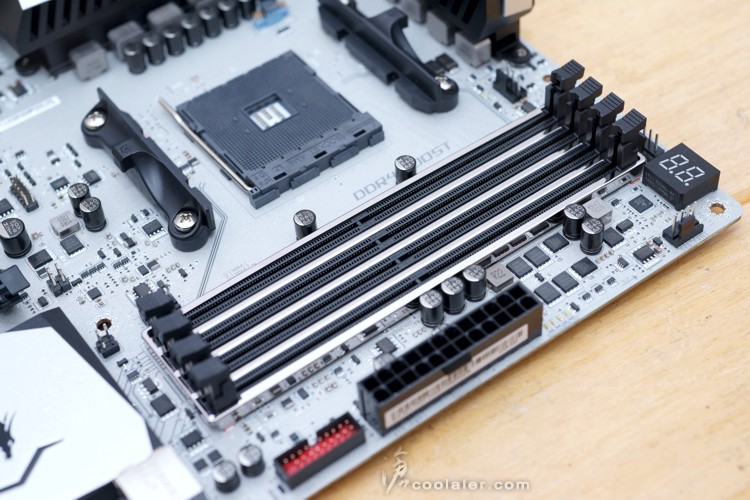

    4個DDR4記憶體插槽,最高可擴充64GB。時脈可支援3200MHz以上(OC)。
    [​IMG]


    記憶體插槽側邊有金屬護甲。
    [​IMG]

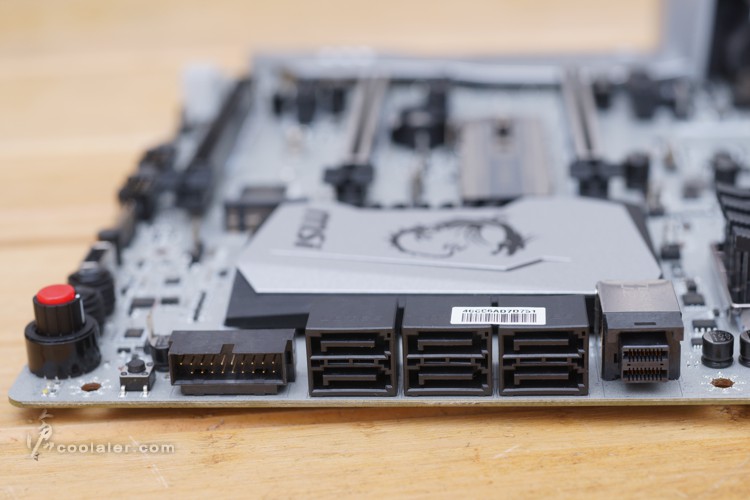

    1個U.2、6個SATA。
    [​IMG]

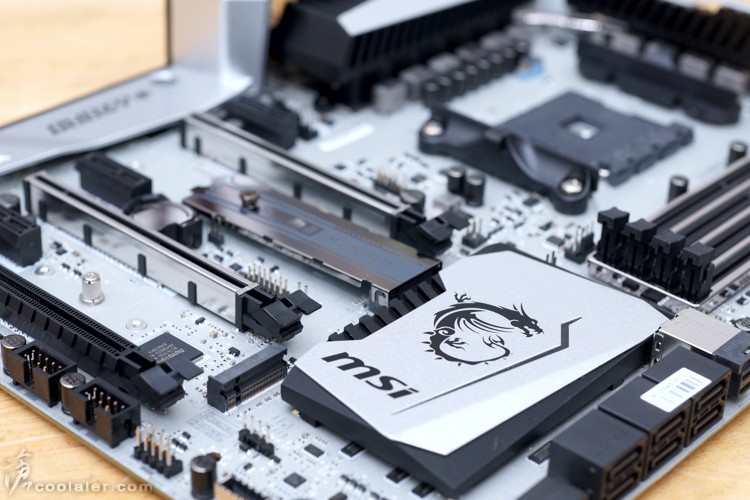

    晶片組上的散熱片是龍紋圖騰,Titanium 系列較低調,沒有發光。
    [​IMG]

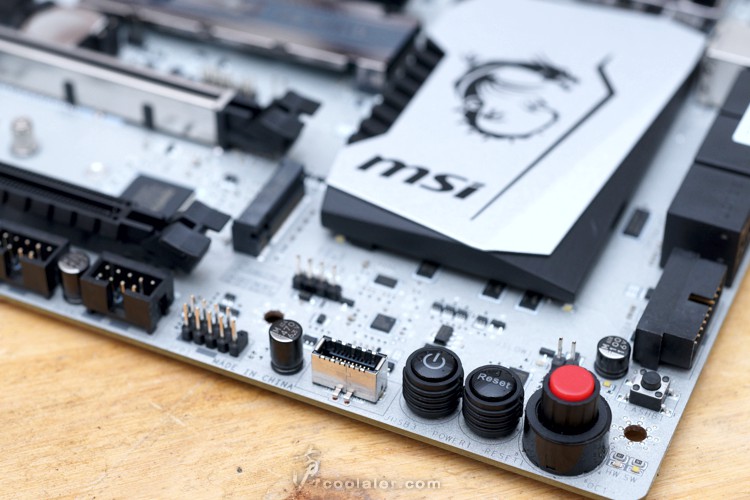

    主機板側邊帶有快速開關、重置、超頻按鍵,另外在開關旁邊有一個 USB3.1 Type-C 的前置插槽。
    [​IMG]


    3個PCI-E x1,3個PCI-E x16,支援SLI、CF。
    [​IMG]

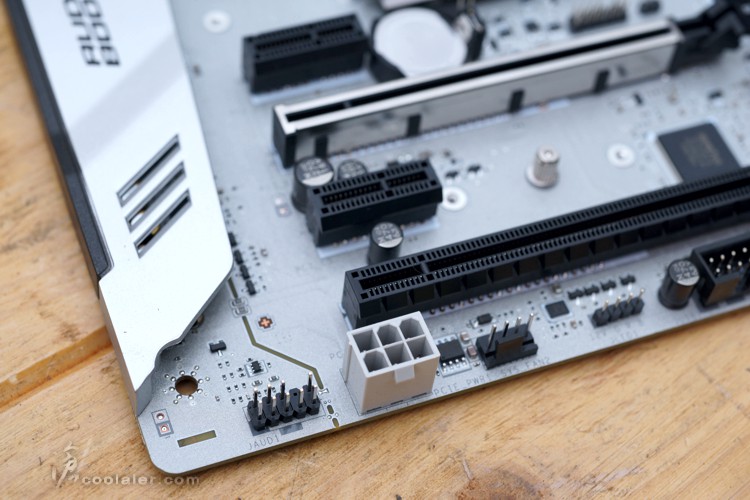

    側邊有1個6pin顯卡輔助供電,可不接。
    [​IMG]

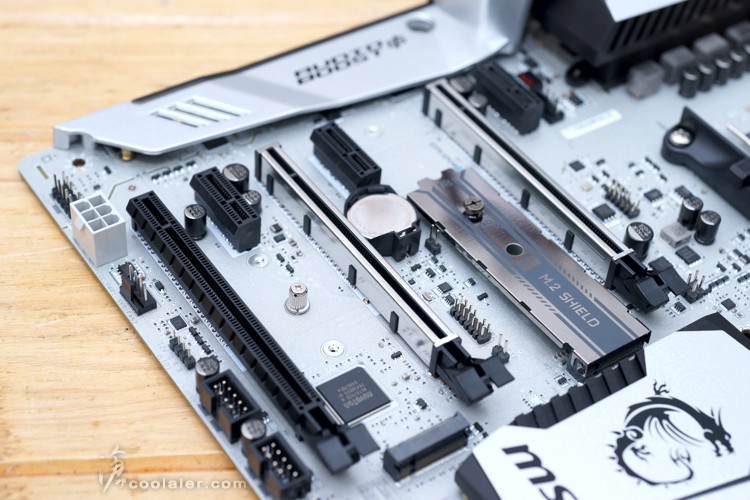

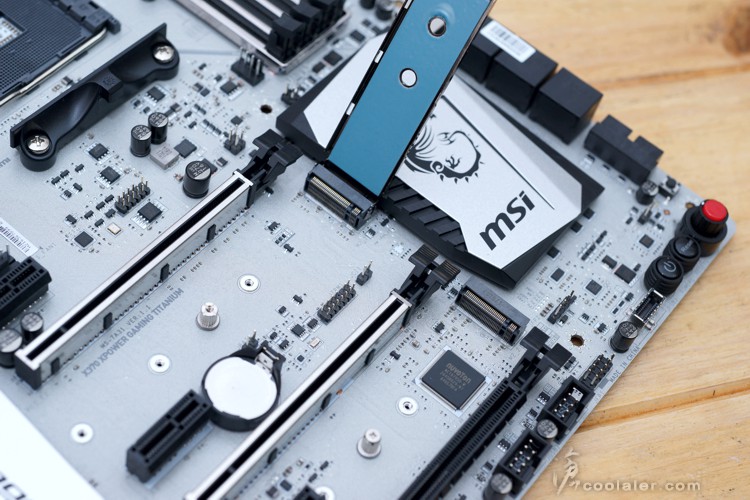

    2個M.2插槽,其中1個有 M.2 SHIELD 散熱片。
    [​IMG]

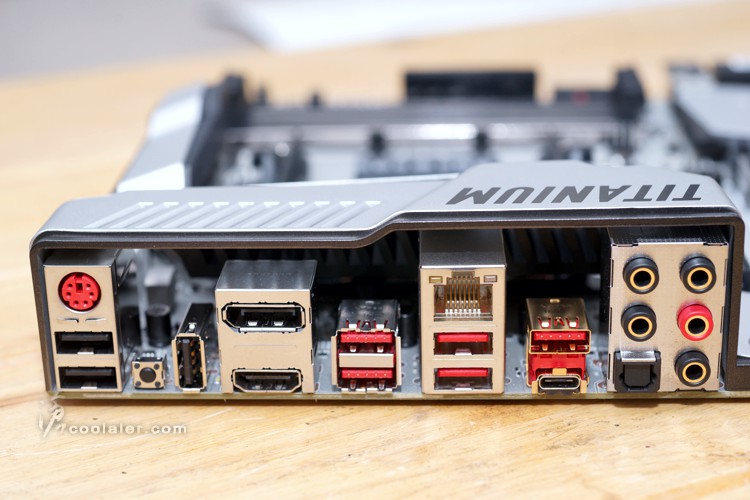

    背部IO埠,PS/2鍵盤滑鼠接口、3個USB2.0、Clr CMOS重置鍵、DP、HDMI、4個USB3.0、1個USB3.1 Type-A、1個USB3.1 Type-C、1個RJ45( Intel I211AT晶片)、S/PDIF光纖輸出、5個音源輸出入(ALC1220晶片)。
    [​IMG]

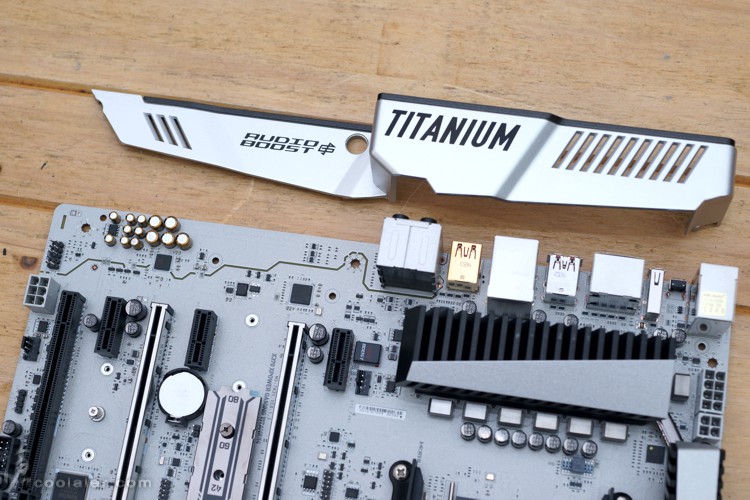

    拆下護板可以看到音效區域。
    [​IMG]

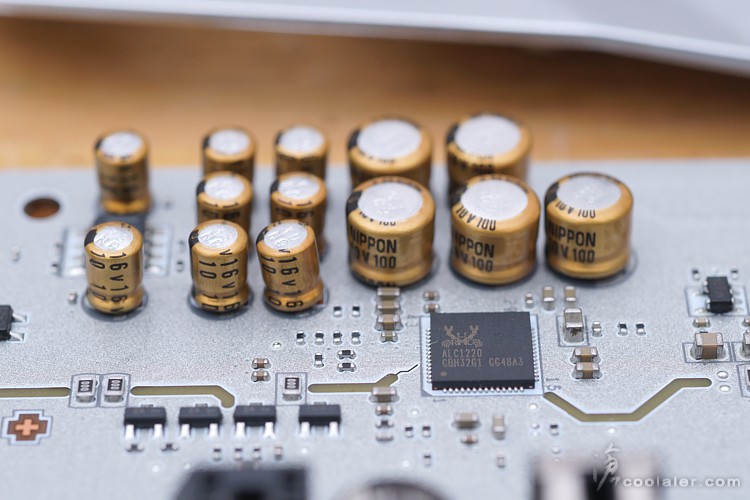

    ALC1220 晶片搭配日系 NIPPON CHEMI-CON 音效電容。
    [​IMG]

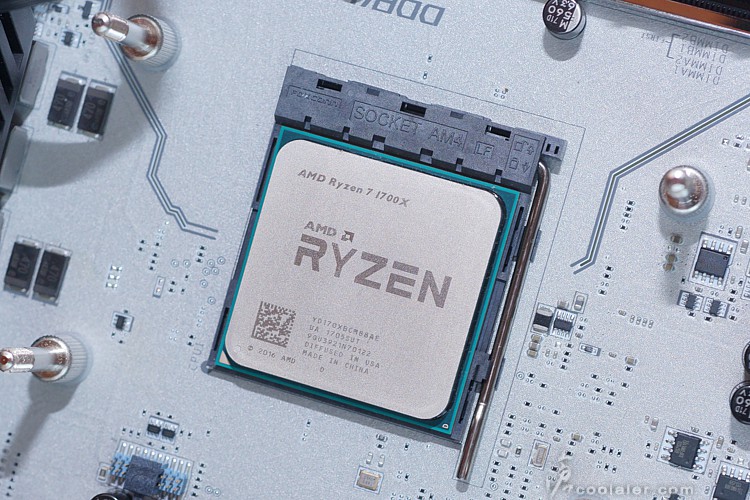

    Ryzen 7 1700X 本尊。
    [​IMG]

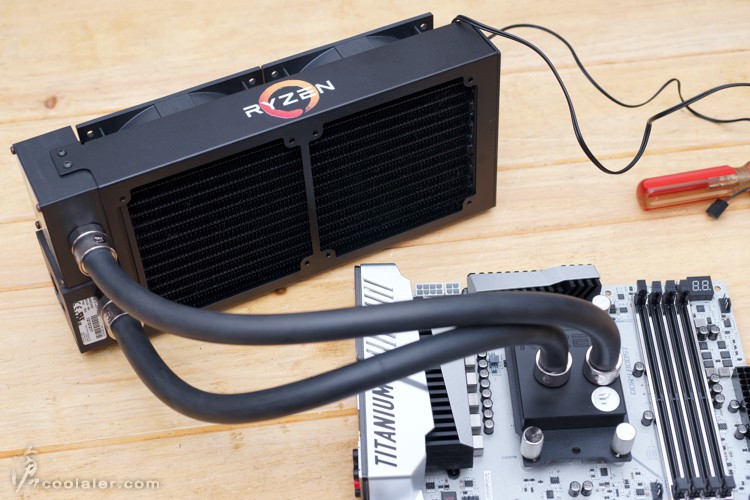

    搭配 EK Predator 240 水冷散熱器
    [​IMG]



    測試平台
    CPU: AMD Ryzen 7 1700X
    CPU Cooler: EK Predator 240
    RAM: Corsair DDR4 3000 8GBx2
    MB: MSI X370 XPOWER Gaming Titanium
    VGA: MSI GTX 1070 Gaming X
    HDD: OCZ TRION 100 240GB + Seagate 2TB
    PSU: INWIN SI-1065W
    OS: Windows 10 64bit


    先來看看BIOS的部分,大致與先前 Intel 板子上的介面是相同的,有簡易模式與進階模式。

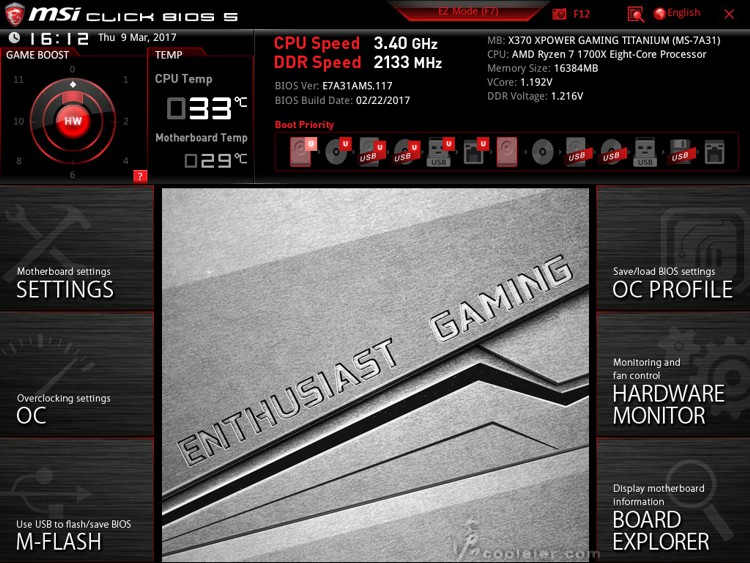

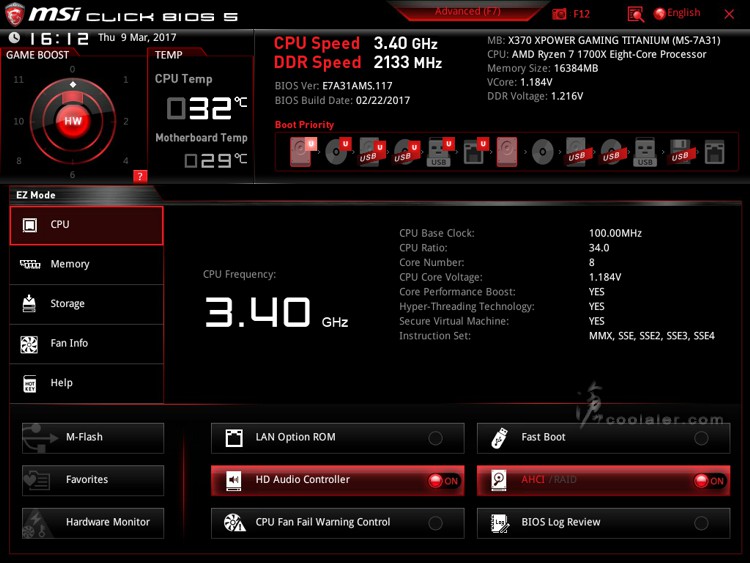

    簡易模式
    [​IMG]


    進階模式
    [​IMG]

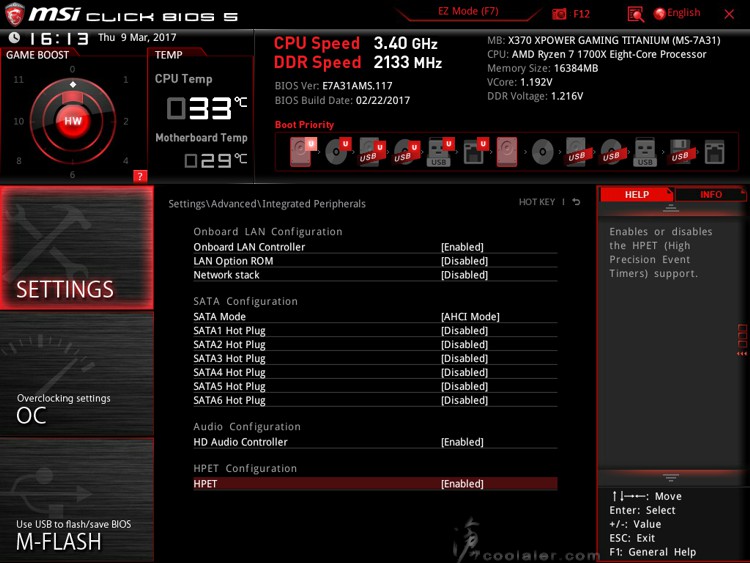

    BIOS下就可以開關HPET設定。
    [​IMG]

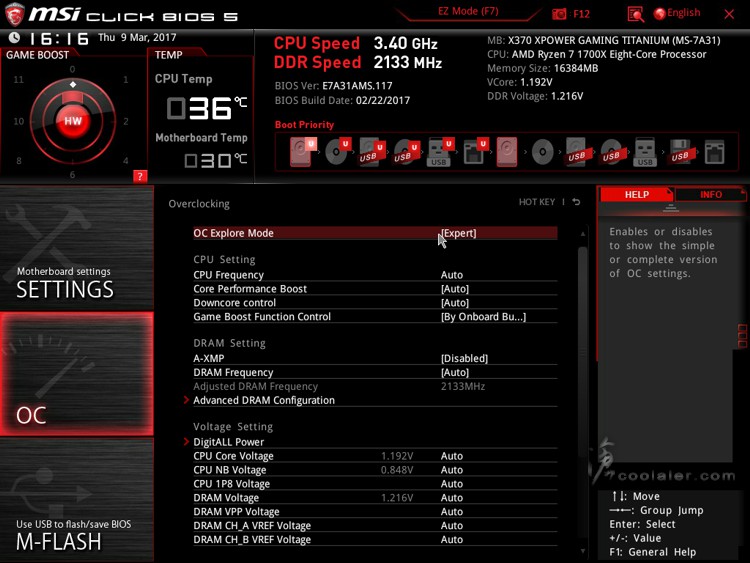

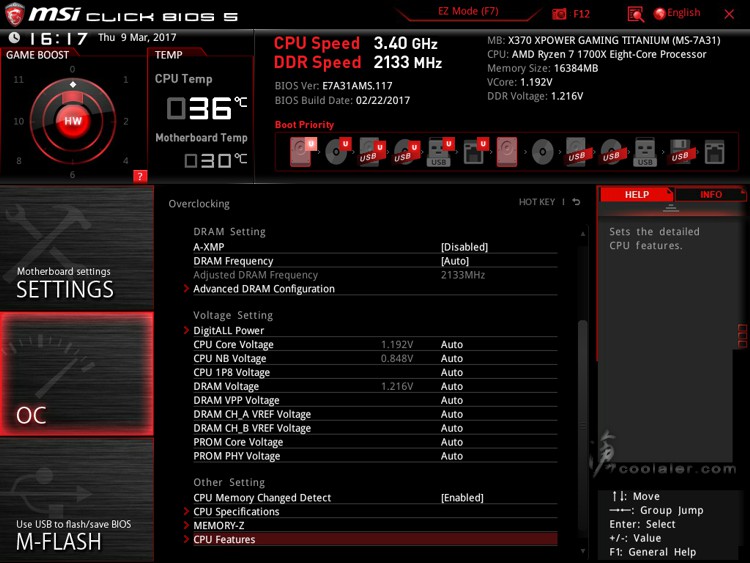

    超頻細項,可以調整倍頻、記憶體參數、各項電壓等。
    [​IMG]

    [​IMG]

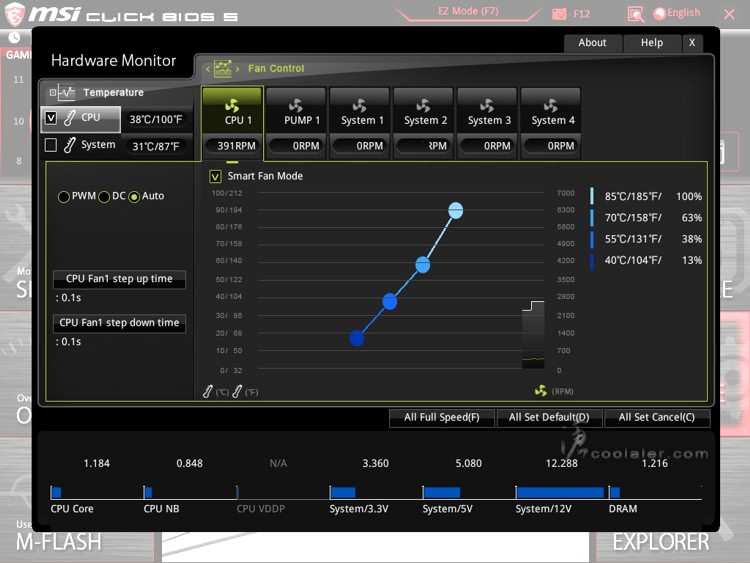

    硬體監控,這裡可以自行調整溫度與風扇的關係。
    [​IMG]

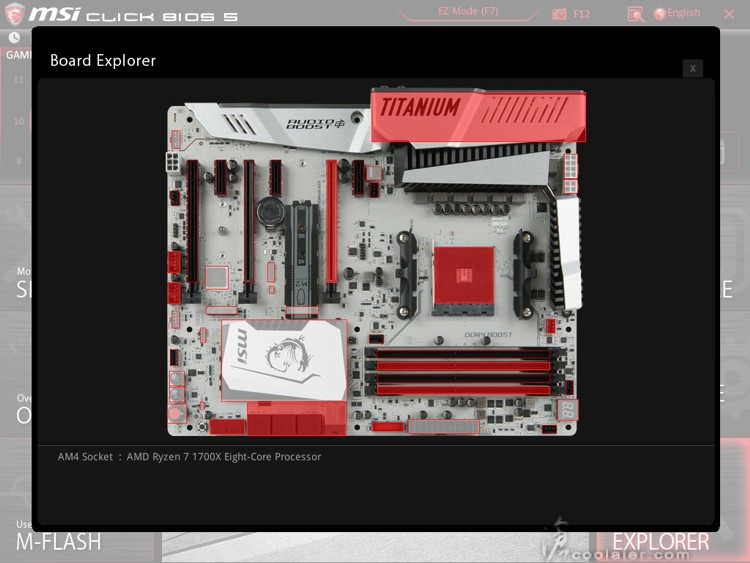

    主板硬體瀏覽。
    [​IMG]



    Ryzen 7 1700X 預設值測試
    CPU全預設值,僅調整記憶體XMP。

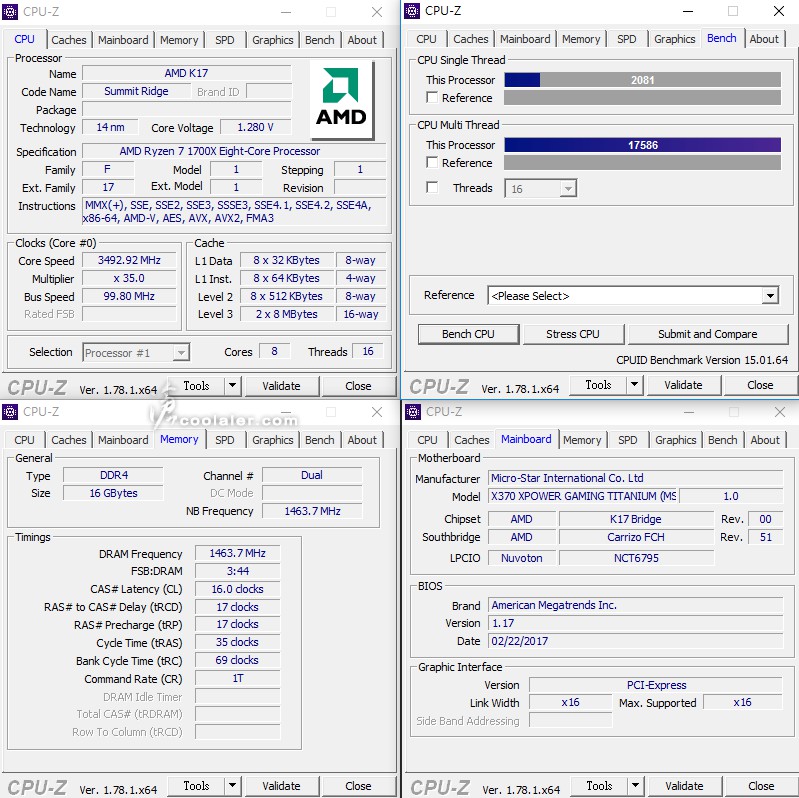

    CPU-Z
    Single Thread:2081
    Multi Thread:17586
    [​IMG]

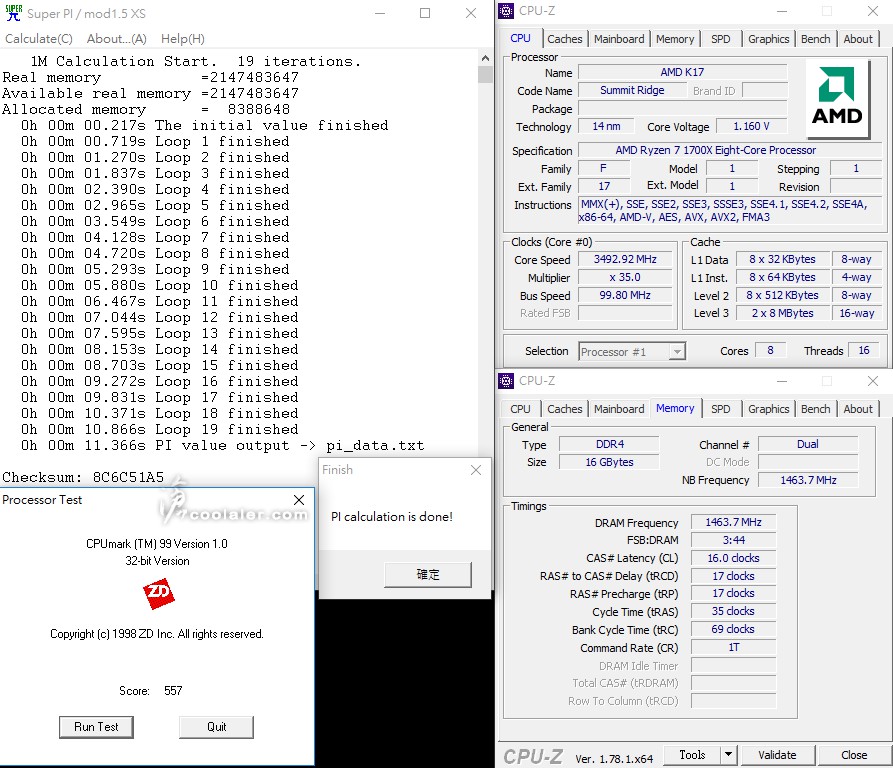

    SuperPI 1M & CPUmark99
    SuperPI 1M:11.366s
    CPUmark99:557
    [​IMG]

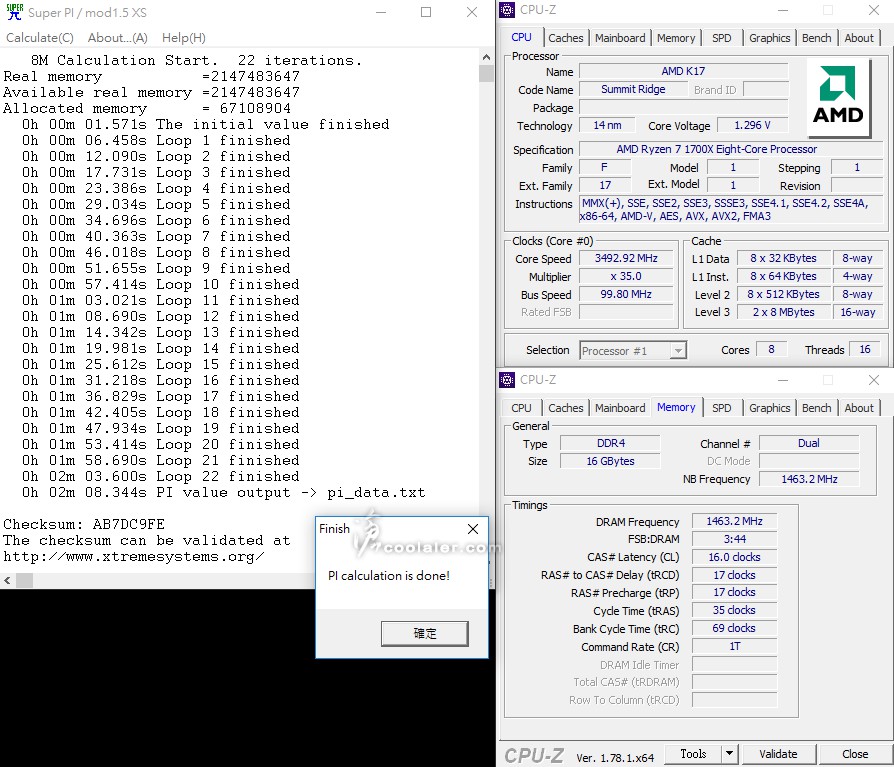

    SuperPI 8M:2m08.344s
    [​IMG]

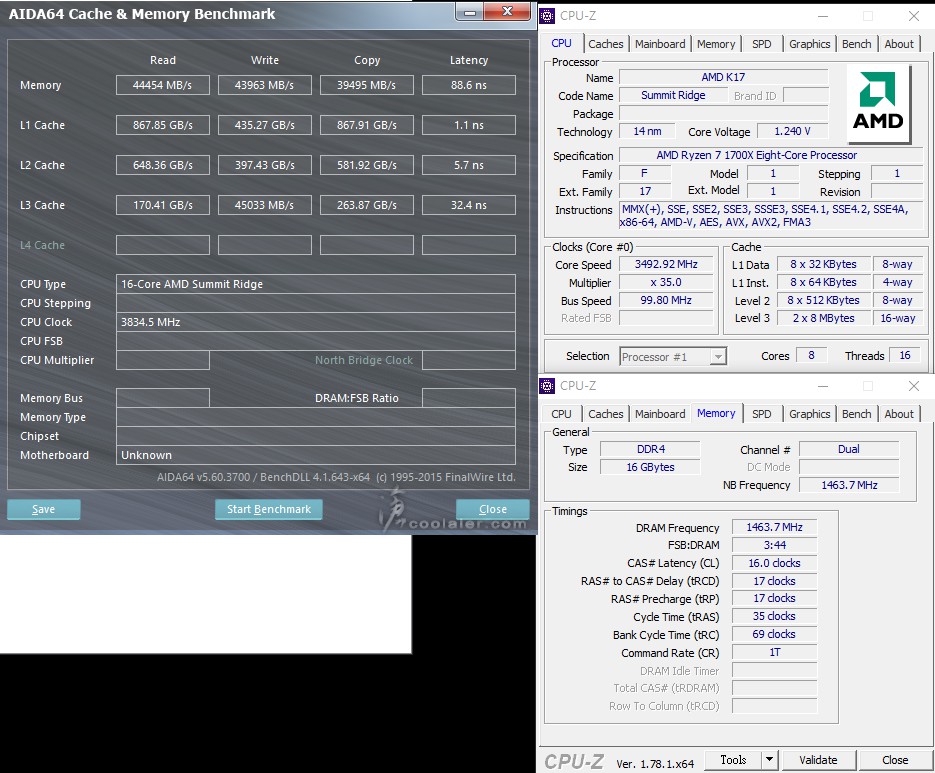

    Memory Benchmark
    Read:44454MB/s
    Write:43963MB/s
    Copy:39495MB/s
    [​IMG]

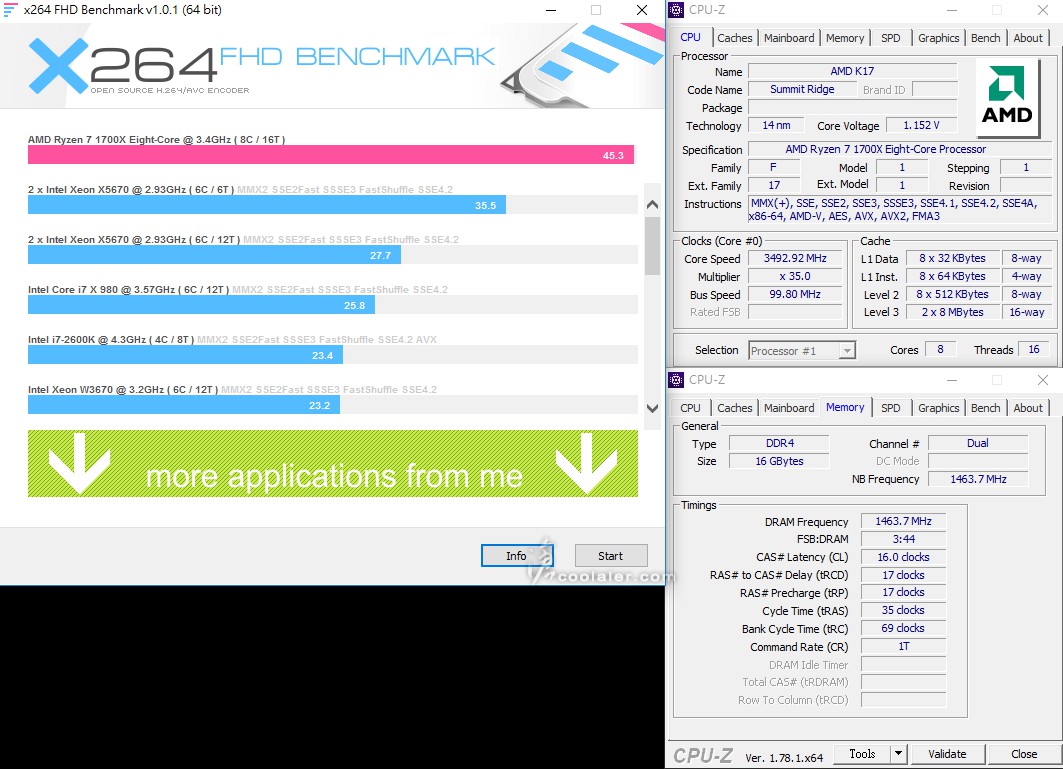

    x264 FHD Benchmark:45.3
    [​IMG]

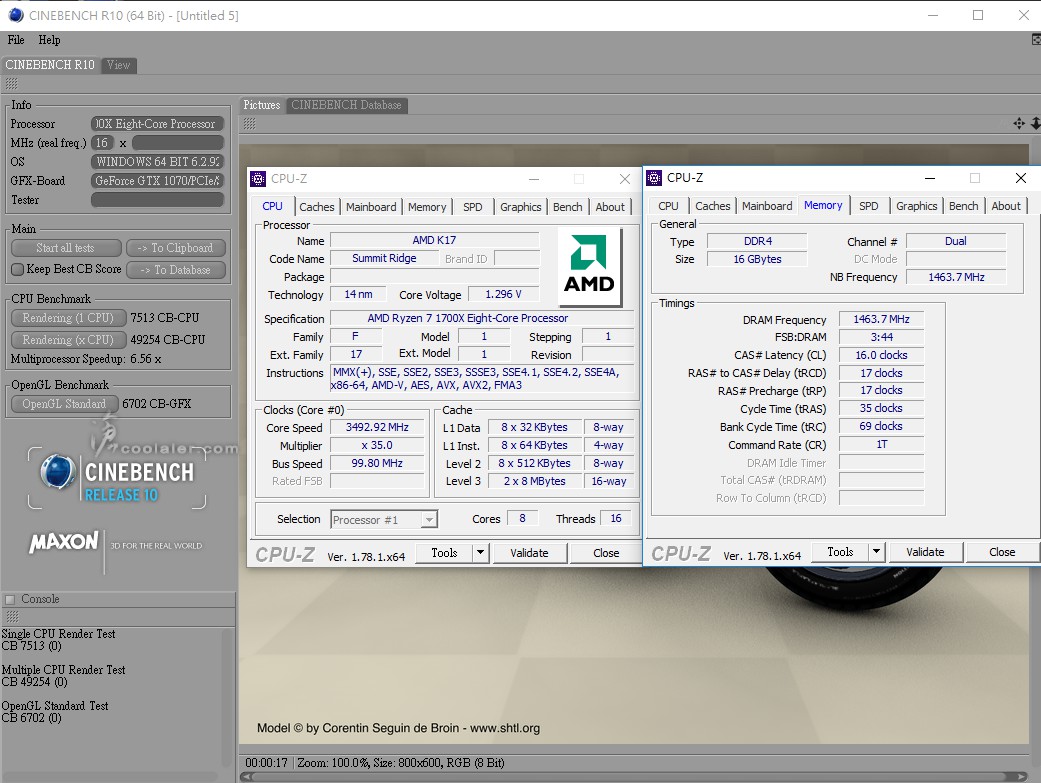

    CINEBENCH R10
    1 CPU:7513
    x CPU:49254
    OpenGL:6702
    [​IMG]

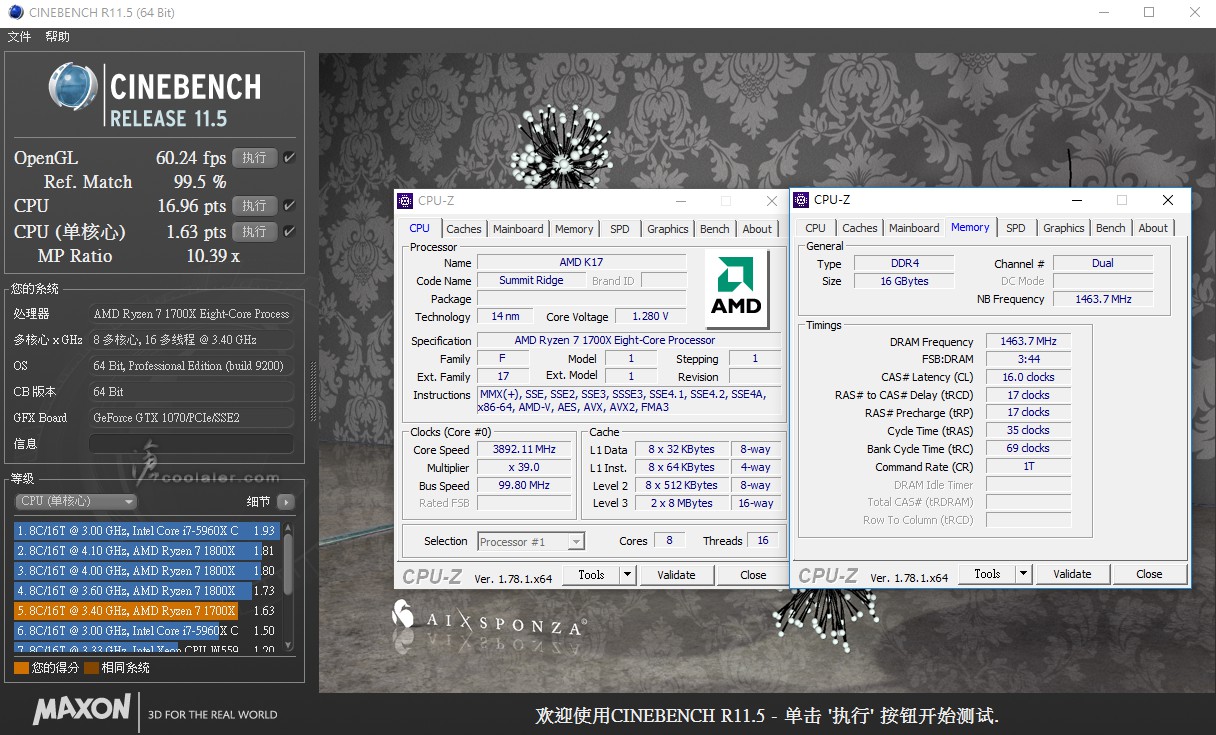

    CINEBENCH R11.5
    OpenGL:60.24fps
    CPU:16.96pts
    CPU單核心:1.63pts
    [​IMG]

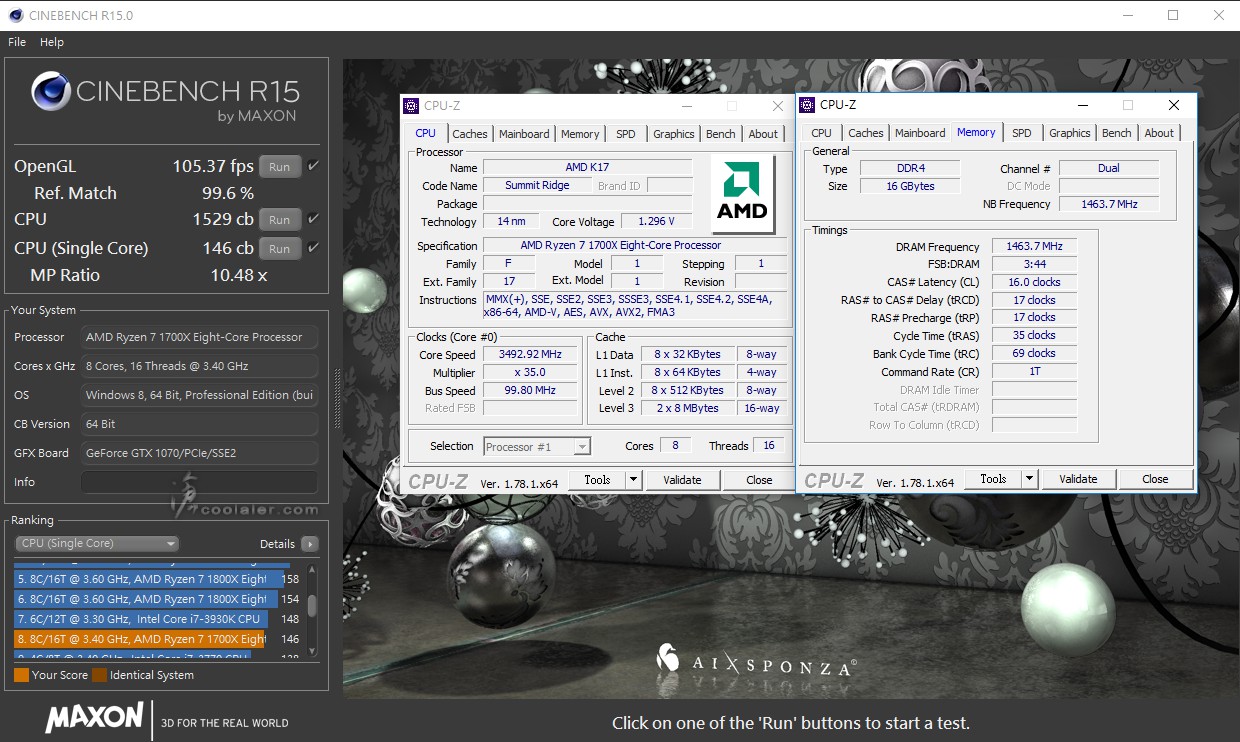

    CINEBENCH R15
    OpenGL:105.37fps
    CPU:1529cb
    CPU單核心:146cb
    [​IMG]

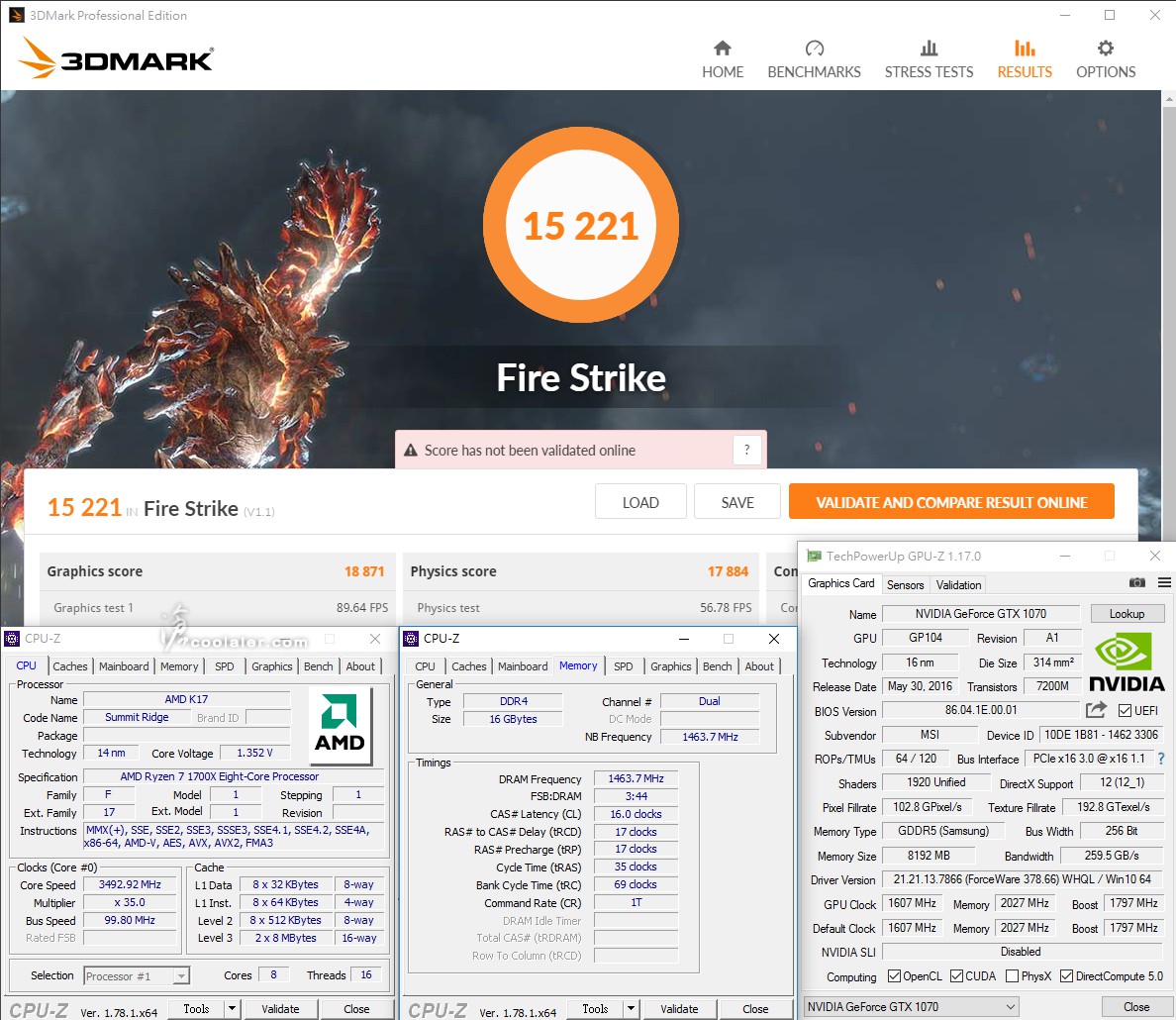

    3DMark Fire Strike:15221
    Graphics:18871
    Physics:17884
    [​IMG]

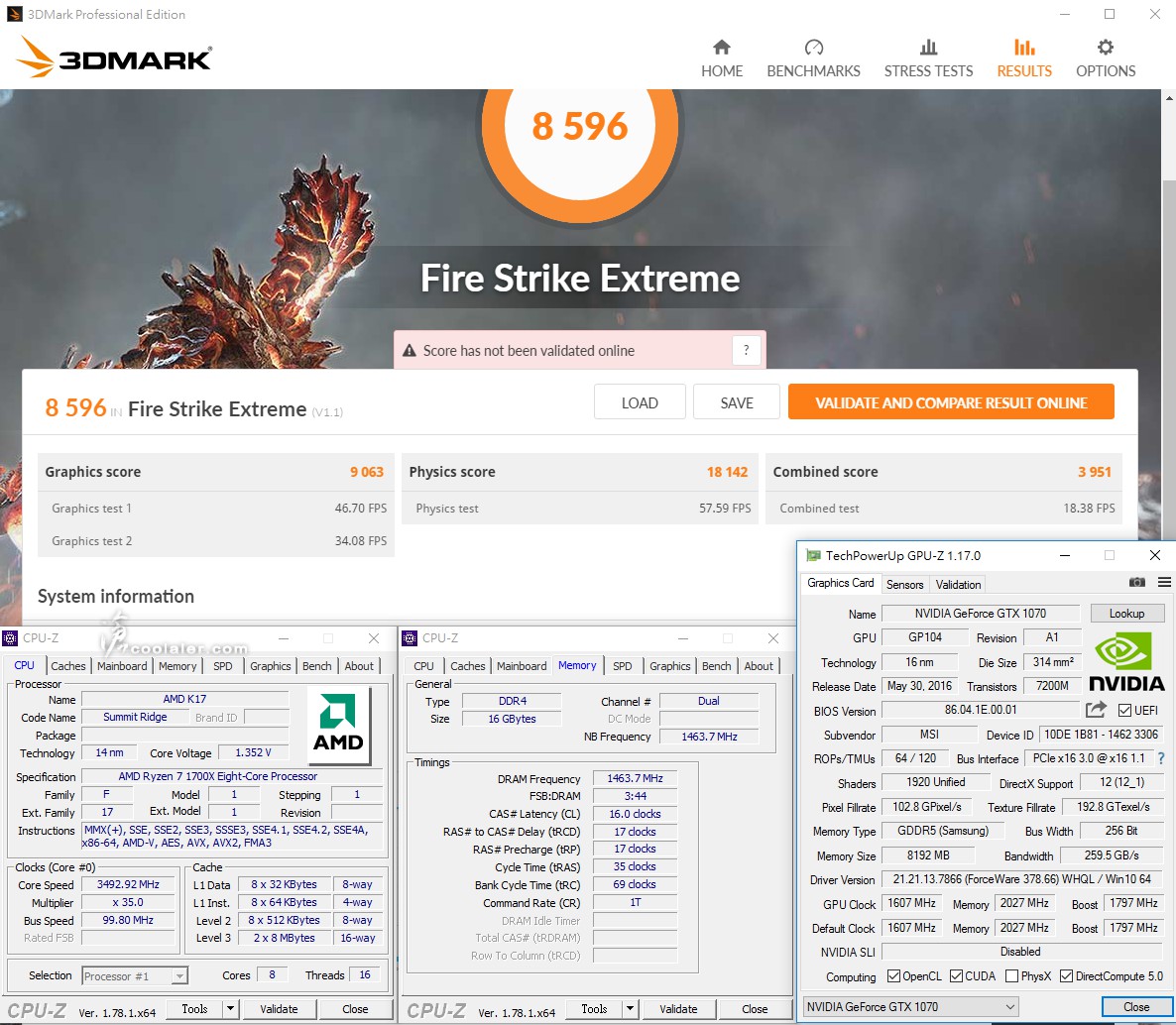

    3DMark Fire Strike Extreme:8596
    Graphics:9063
    Physics:18142
    [​IMG]


    3DMark Fire Strike Ultra:4638
    Graphics:4556
    Physics:18196
    [​IMG]

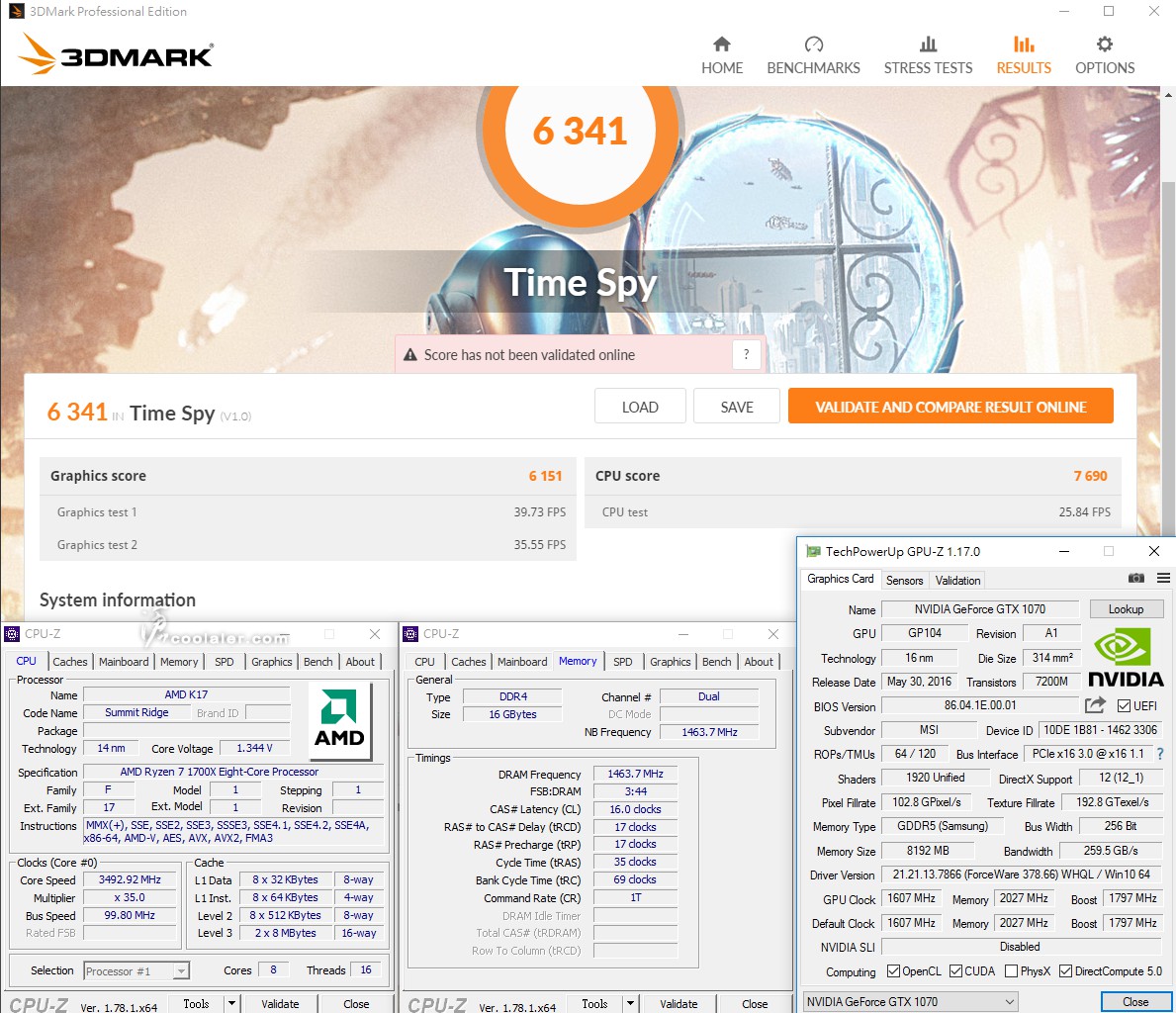

    3DMark Time Spy:6341
    Graphics:6151
    CPU:7690
    [​IMG]



    Ryzen 7 1700X 超頻4GHz測試
    接著是超頻4GHz測試,僅調整倍頻40,電壓BIOS下設1.4125V,可以過測全部項目,4.1GHz上不去,加大壓跑不完,放棄。記憶體一樣是XMP。

    括弧後面為預設值成績

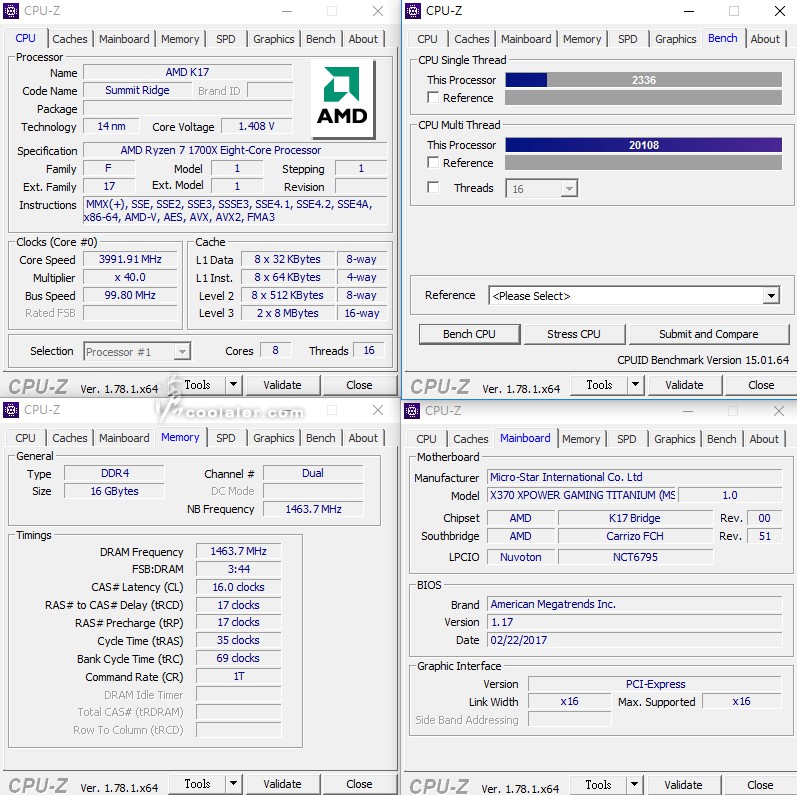

    CPU-Z
    Single Thread:2336(2081)+12.3%
    Multi Thread:20108(17586)+14.3%
    [​IMG]


    SuperPI 1M & CPUmark99
    SuperPI 1M:10.566s(11.366s)+7%
    CPUmark99:610(557)+9.5%
    [​IMG]

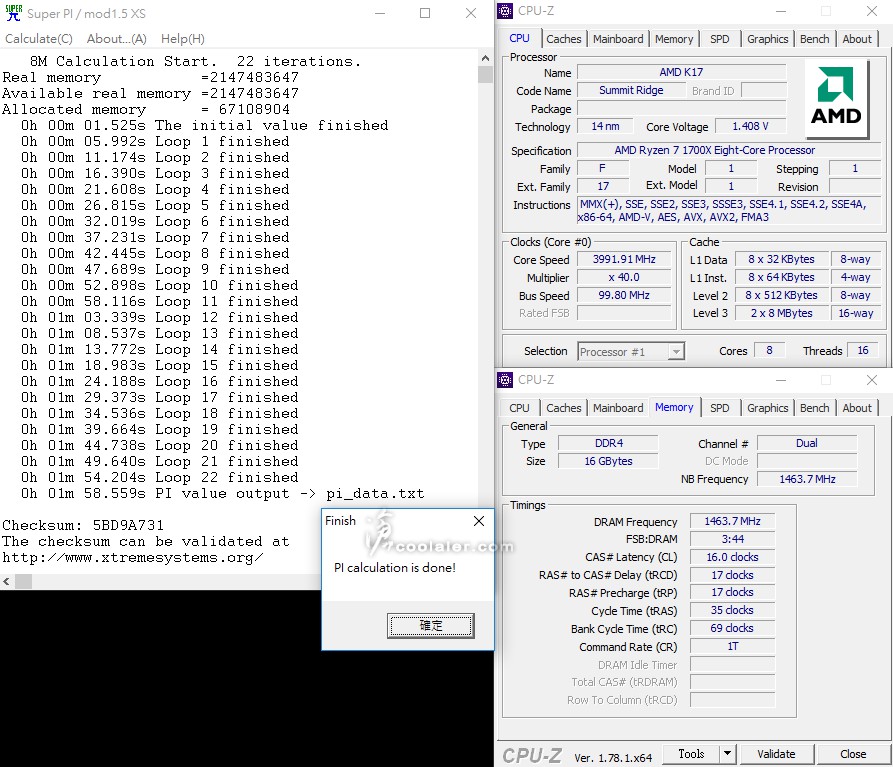

    SuperPI 8M:1m58.559s(2m08.344s)+7.6%
    [​IMG]



    Memory Benchmark
    Read:44231(44454MB/s)
    Write:43957(43963MB/s)
    Copy:39530(39495MB/s)
    [​IMG]

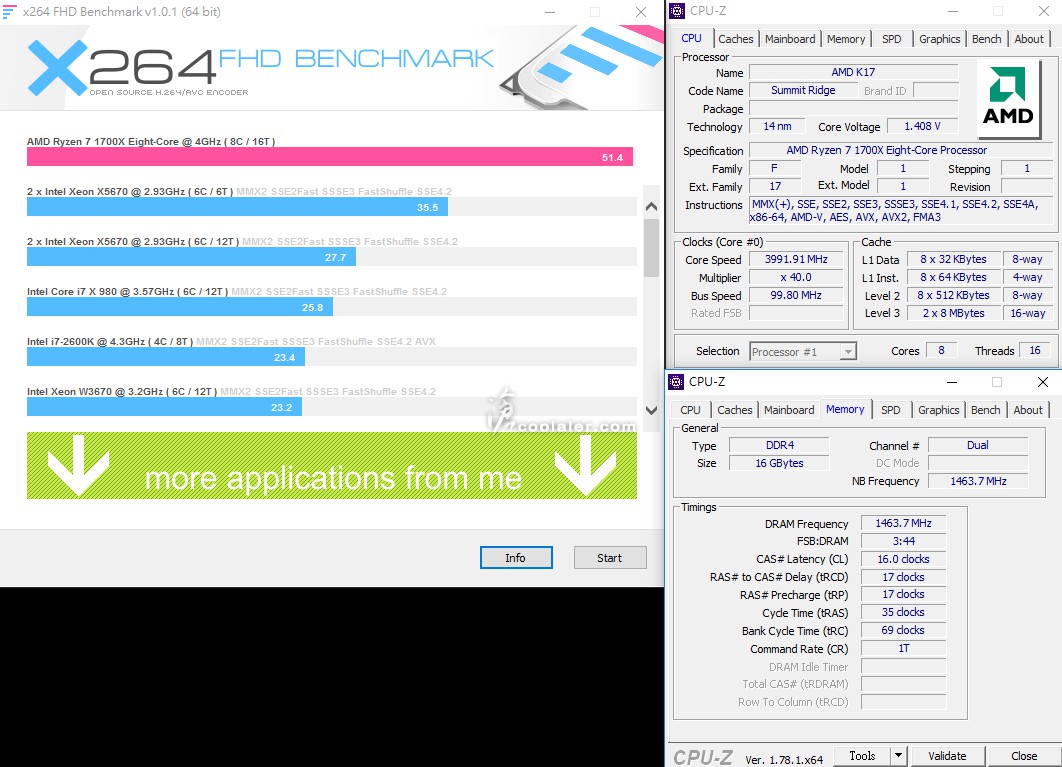

    x264 FHD Benchmark:51.4(45.3)+13.5%
    [​IMG]

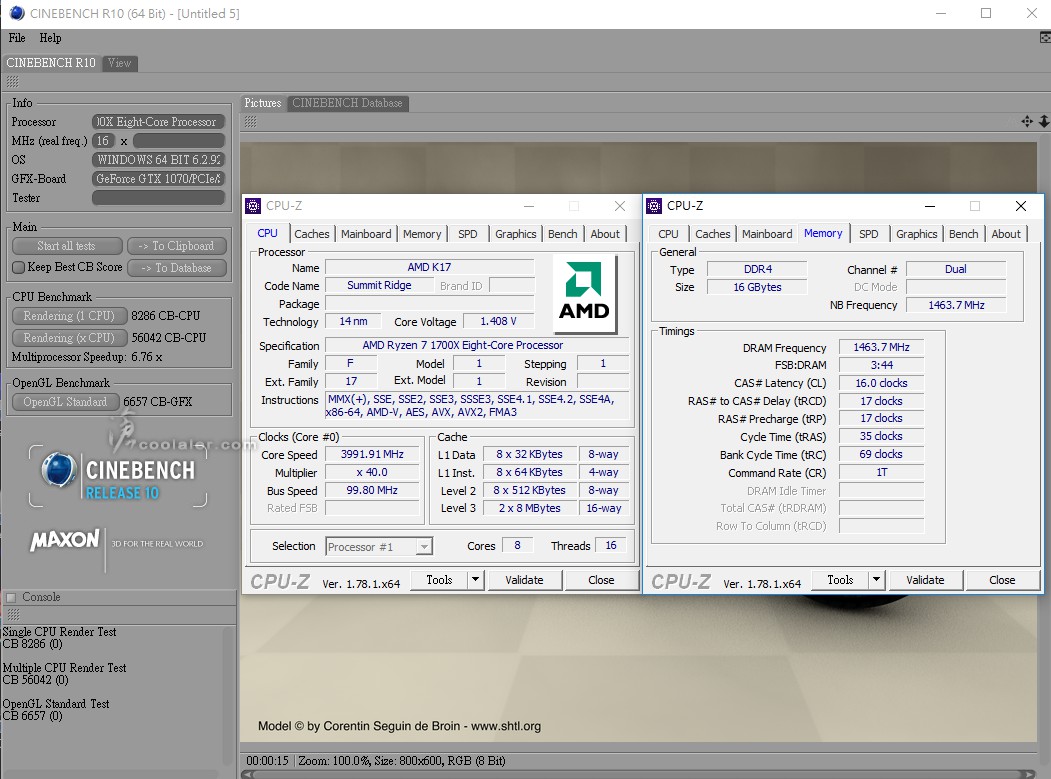

    CINEBENCH R10
    1 CPU:8286(7513)+10.3%
    x CPU:56042(49254)+13.8%
    OpenGL:6657(6702)
    [​IMG]

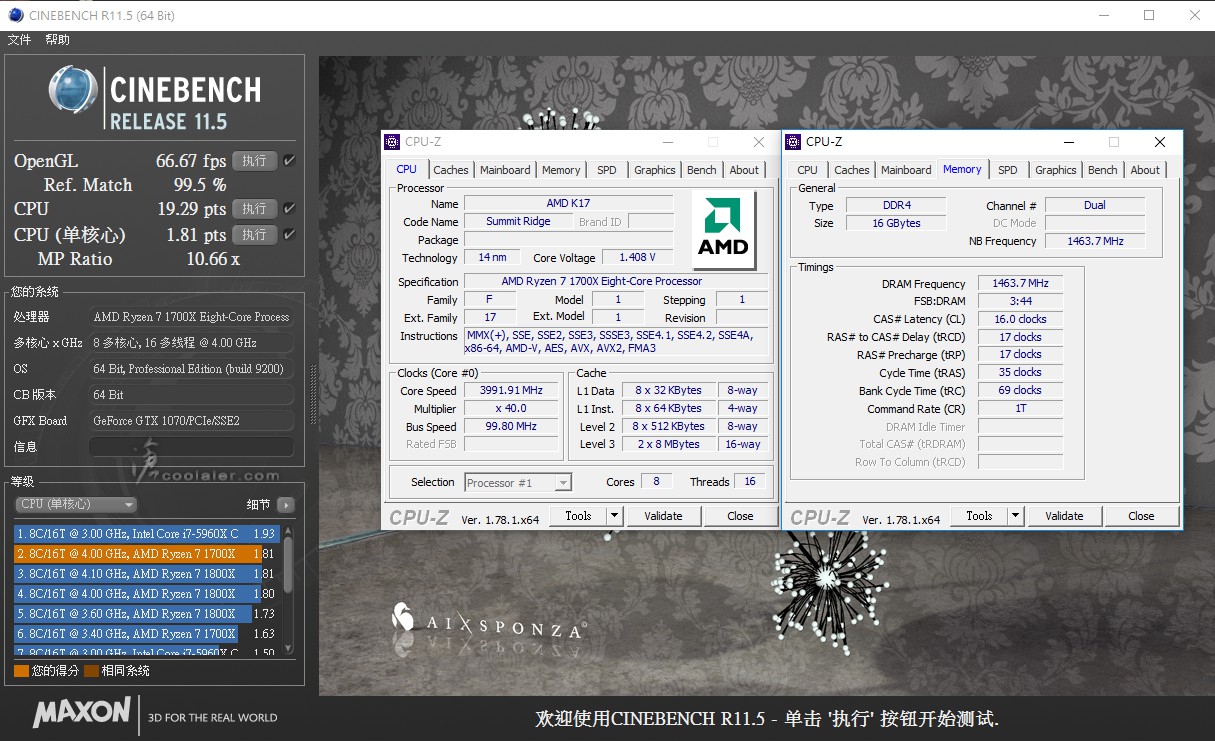

    CINEBENCH R11.5
    OpenGL:66.67(60.24fps)
    CPU:19.29(16.96pts)+13.7%
    CPU單核心:1.81(1.63pts)+11%
    [​IMG]

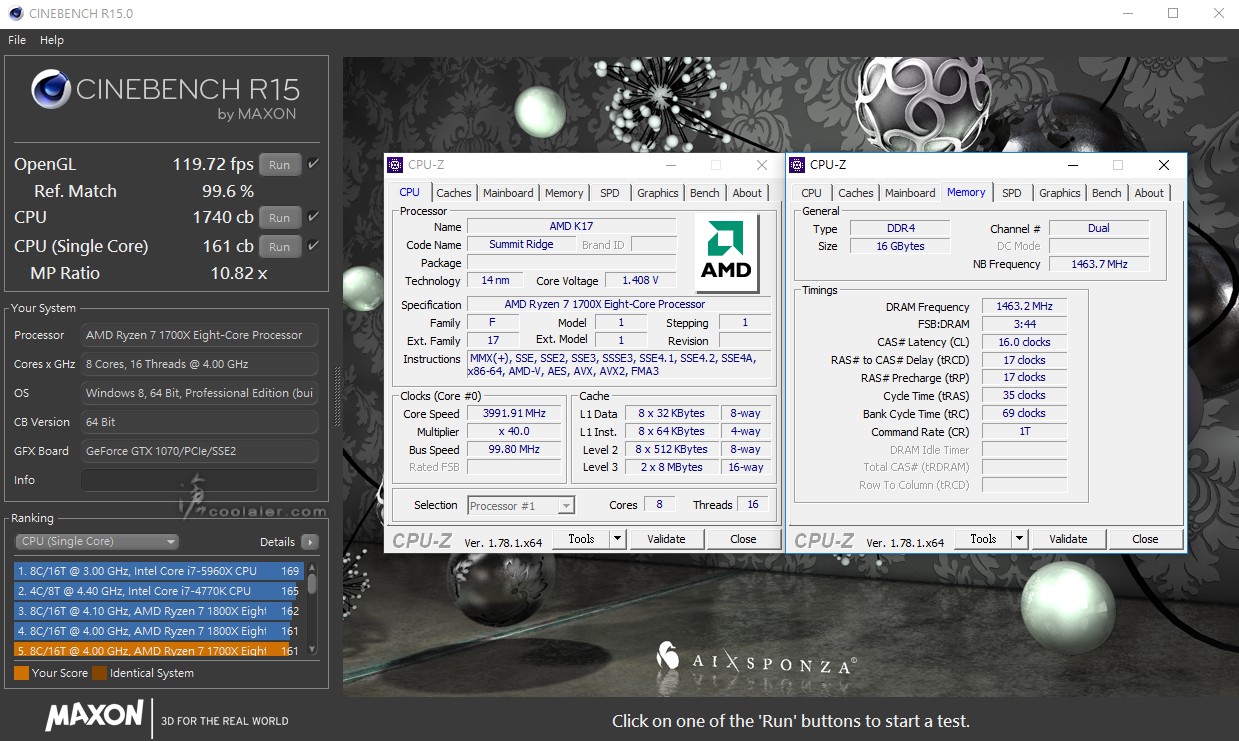

    CINEBENCH R15
    OpenGL:119.72(105.37fps)
    CPU:1740(1529cb)+13.8%
    CPU單核心:161(146cb)+10.3%
    [​IMG]

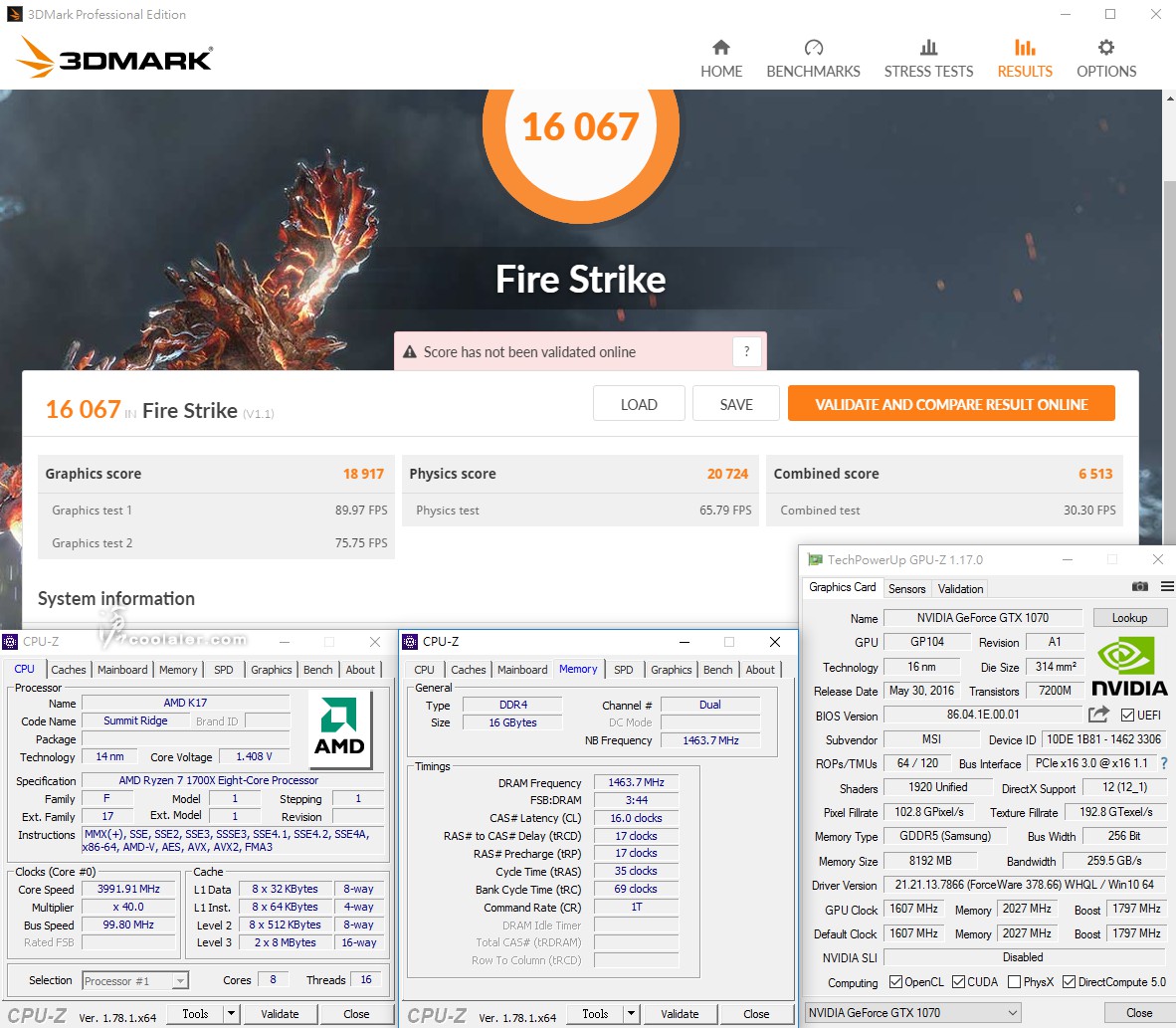

    3DMark Fire Strike:16067(15221)+5.6%
    Graphics:18917(18871)
    Physics:20724(17884)+15.9%
    [​IMG]


    3DMark Fire Strike Extreme:8684(8596)+1%
    Graphics:9080(9063)
    Physics:20705(18142)+14.1%
    [​IMG]

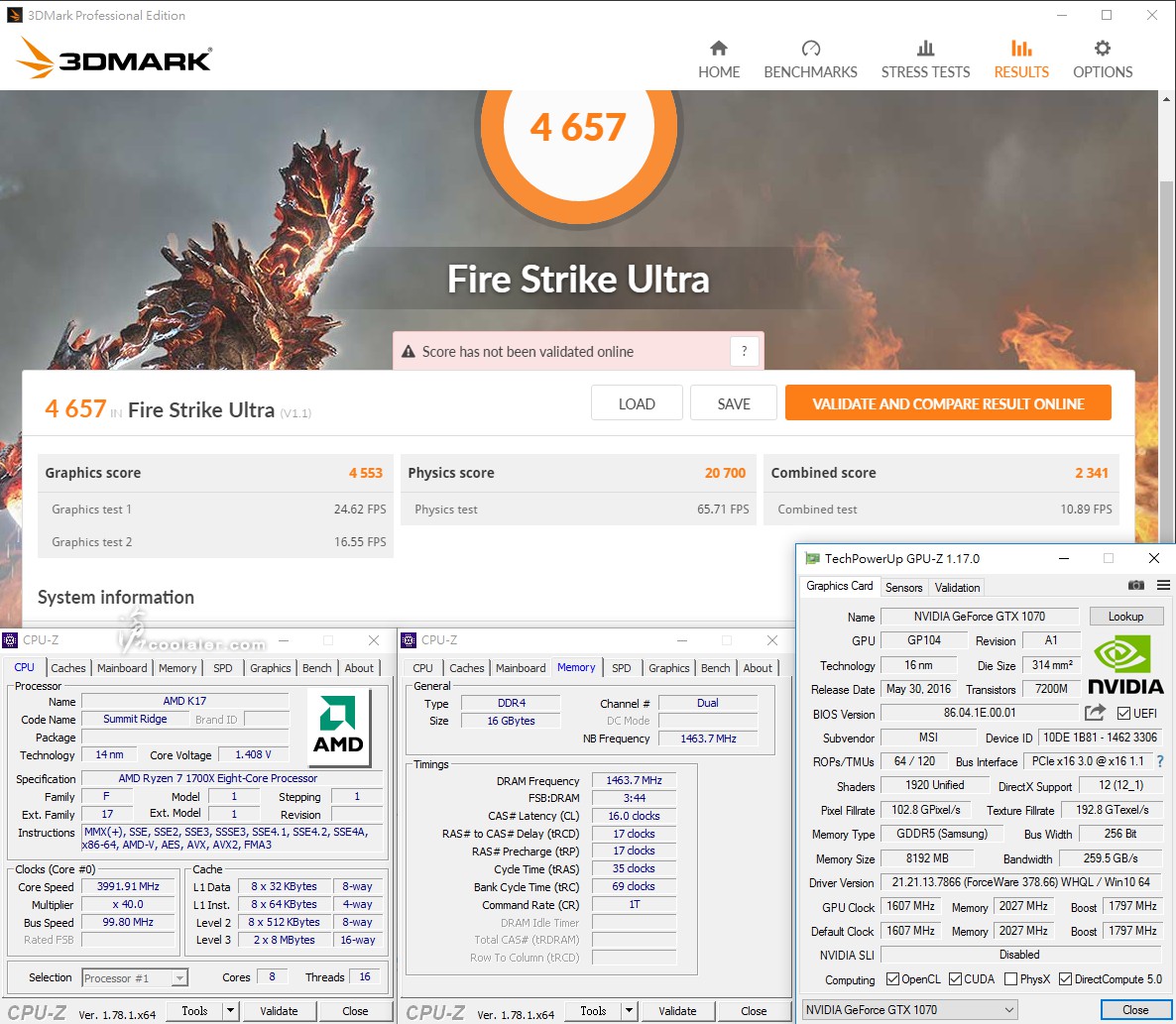

    3DMark Fire Strike Ultra:4657(4638)+0.4%
    Graphics:4553(4556)
    Physics:20700(18196)+13.8%
    [​IMG]


    3DMark Time Spy:6415(6341)+1.2%
    Graphics:6156(6151)
    CPU:8432(7690)+9.6%
    [​IMG]




    功耗與溫度
    Ryzen 7 1700X 預設待機溫度49.63度
    [​IMG]

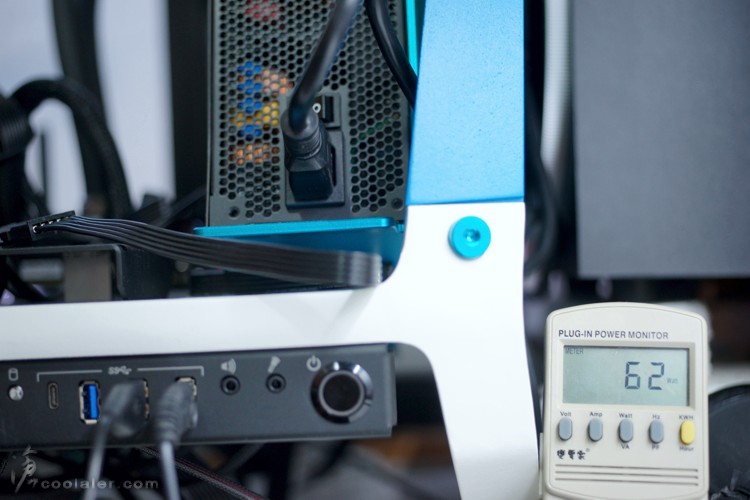

    Ryzen 7 1700X 預設待機功耗62W(全機)
    [​IMG]

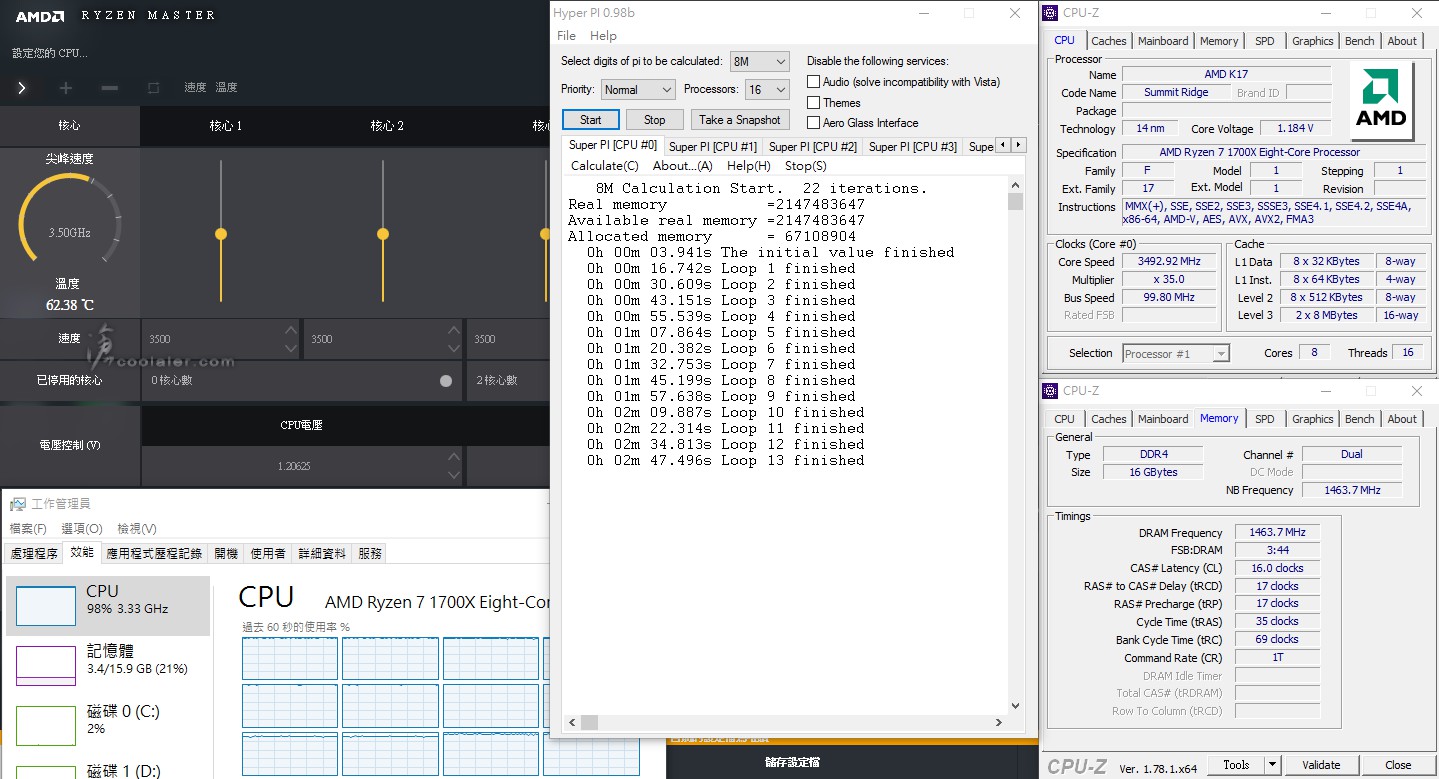

    Ryzen 7 1700X 預設 HyperPI x16 燒機溫度最高62.38度
    [​IMG]

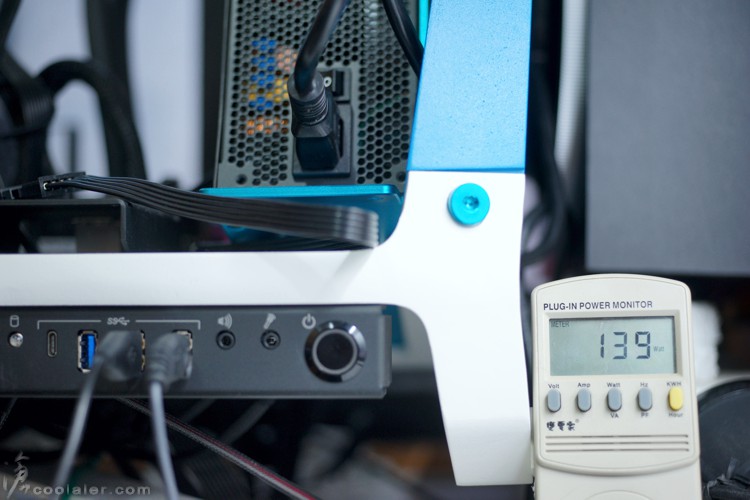

    Ryzen 7 1700X 預設 HyperPI x16 燒機功耗最高139W(全機)
    [​IMG]

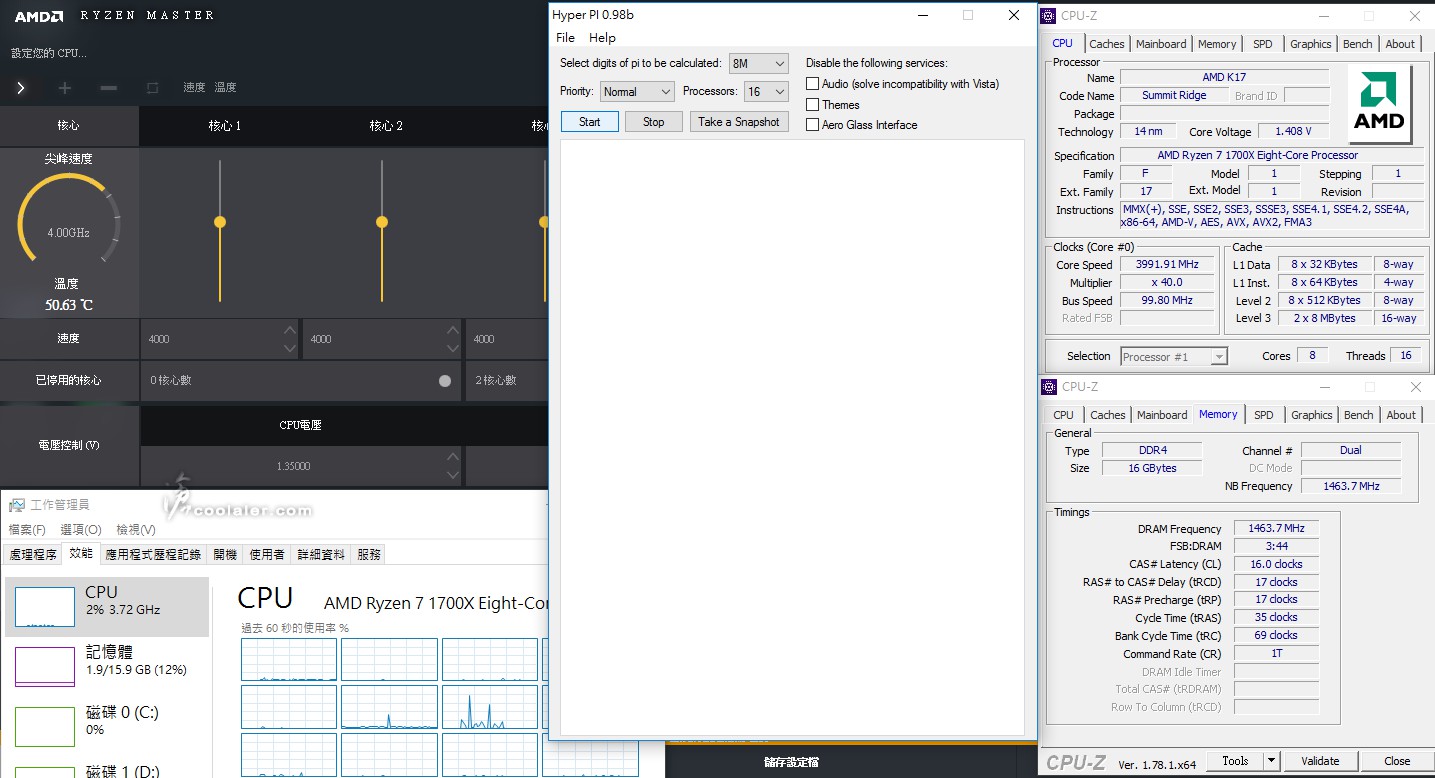

    Ryzen 7 1700X 4GHz 待機溫度50.63度
    [​IMG]

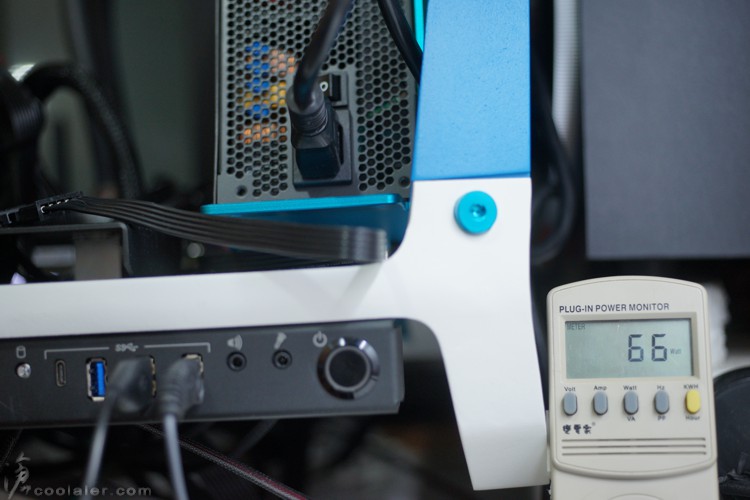

    Ryzen 7 1700X 4GHz 待機功耗66W(全機)
    [​IMG]

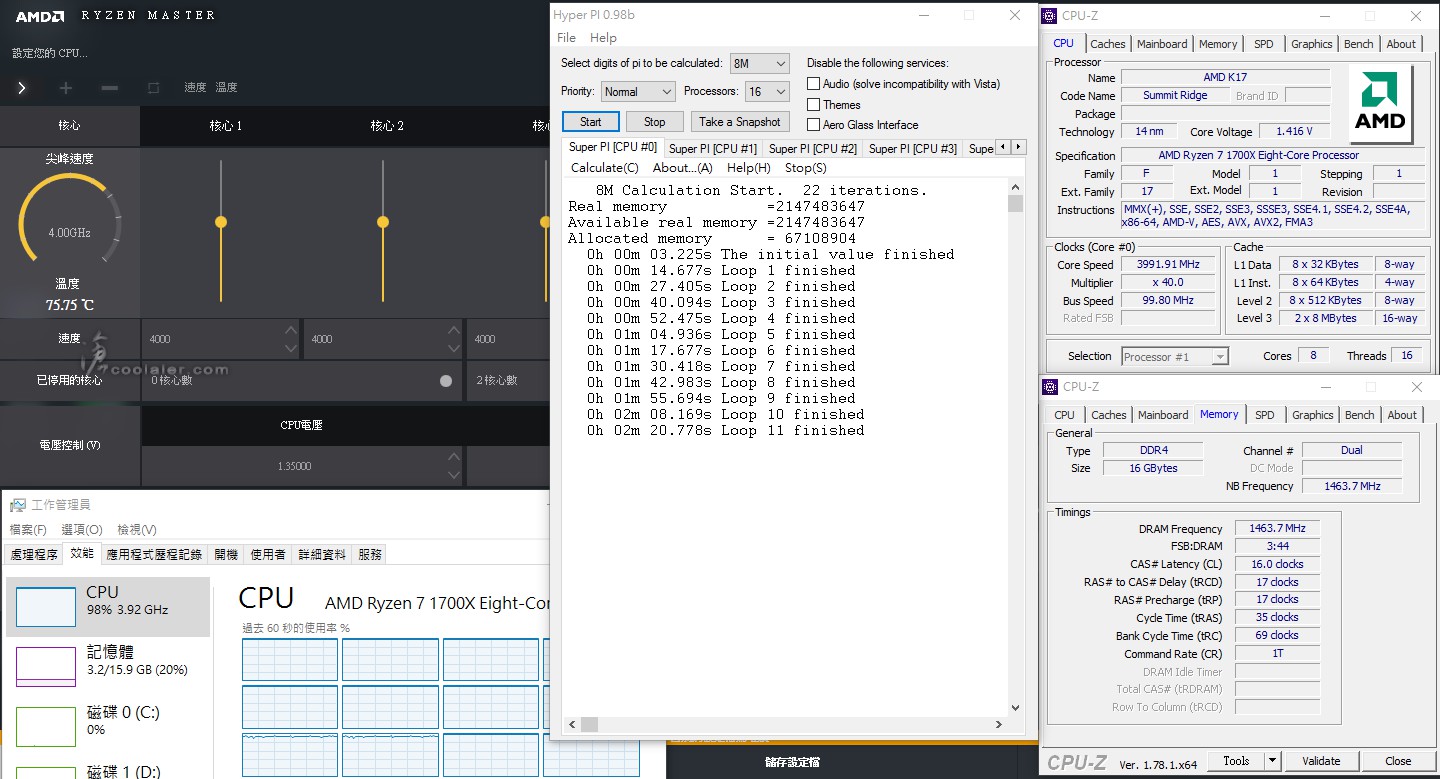

    Ryzen 7 1700X 4GHz HyperPI x16 燒機溫度最高75.75度
    [​IMG]

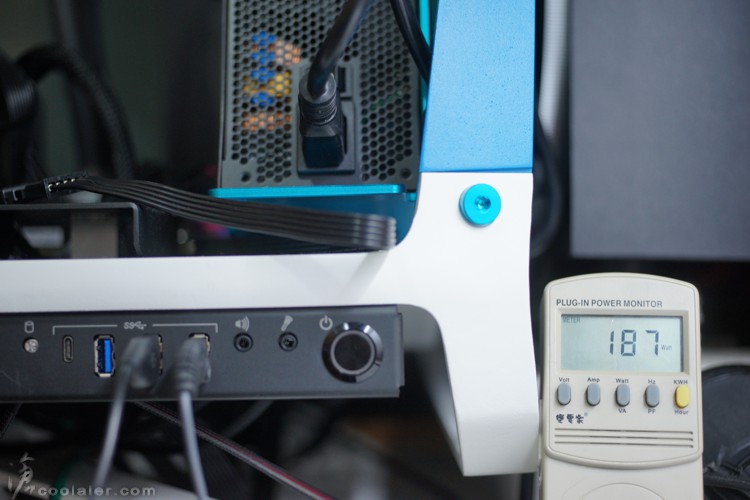

    Ryzen 7 1700X 4GHz HyperPI x16 燒機功耗最高187W(全機)
    [​IMG]

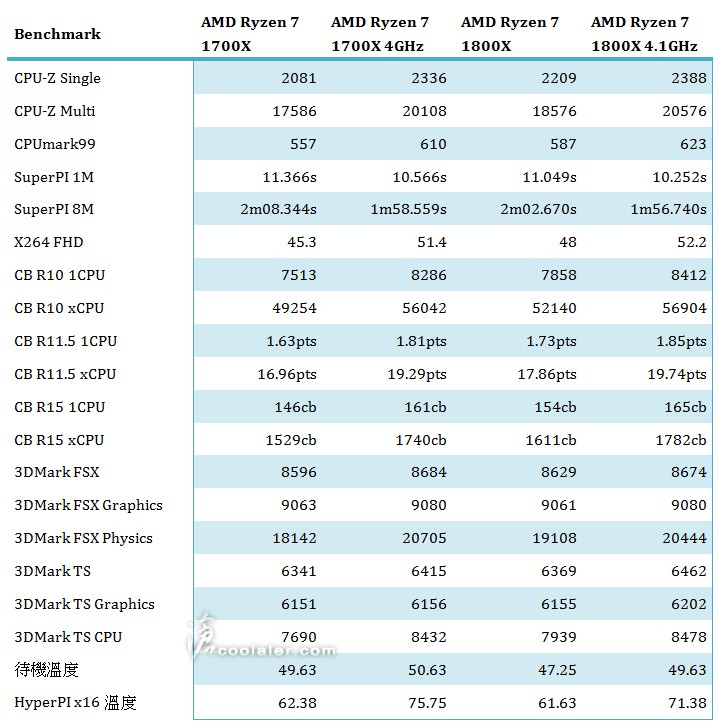

    效能比較
    最後整理一下與先前 Ryzen 7 1800X 的效能差異比較。溫度上可能會有些差異,畢竟環境溫度可能有些變化,還有主機板也會有一點影響。
    [​IMG]



    Ryzen 7 1700X 超頻後多核心效能大概可以增加10~15%,超過 1800X 預設沒問題,不過 1700X 的超頻幅度看來也並不是太理想,手上這顆大概可以到4GHz沒問題,但要上到4.1GHz就不是那麼容易。


    【圖文/蕭賢東】

    #1 soothepain, 2017-03-13
    最後編輯: 2017-04-05
    已獲得 60080649Li777金大帥另外 3 人的點讚。

評論

本帖由 soothepain2017-03-13 發佈。版面名稱:新型 AMD CPU 及相關主板測試

    1. judoyang
      judoyang
      側邊有1個6pin顯卡輔助供電
      如果插了6pin供電
      顯示卡還需要插6pin供電嗎???
    2. 人中呂布
      人中呂布
      燒雞用HyperPI ? 壓力夠嗎?

      用AIDA64 單燒FPU比較有說服力吧?

      預設待機溫度這麼高,肯定是...BIOS動了電壓後

      導致閒置降頻降壓機制失效了吧?(閒置時依然維持最大主頻+最大電壓)

      現在的高階版,除了CPU Vore(直接設定CPU基礎電壓)之外

      應該還有一個疊加式電壓的選項吧?

      舉例: 4.0GHz 需要 1.40V才穩

      選項1.CPU Vore直接設1.40V(通常會被鎖定,導致冷又靜失靈)

      選項2.CPU Vore維持AUTO(可能是1.25V)
      疊加電壓設+0.15V...

      最終:1.25V+0.15V=1.40V

      好處:冷又靜動態倍頻電壓可以運作 但是 閒置/低載/中載/滿載 每個階段都會+0.15v
      最後編輯: 2017-03-13
    3. soothepain
      soothepain
      只是模擬100% 而不是硬要燒到多少
      大多工作溫度除非是重度使用者, 不然也很少會到100%
      預設沒動到電壓,全auto
      如果不相信我也沒辦法,我盡量給測試圖而不是只是數據表示我實際上是真的有跑過
      而不是只是參考amd給的簡報
      且amd希望測試者在w10下電源管理的部分是調至高效能而非平衡或是省電
      這樣才能帶來高分, 當然在高效能情況下, 就不會有降頻的可能

      我會補上Aida64燒機的測試,還有省電模式下的溫度,感謝指教
      最後編輯: 2017-03-13
      已獲得 Li777care2359nVIDIA加油另外 2 人的點讚。
    4. soothepain
      soothepain
      相信還是得插
    5. Peter_Jian
      Peter_Jian
      超頻能力有點失望,即使是用料好的板子。
      這說明了不需要花費太多預算在高階的板子,超頻能力要拼人品。
      水冷加持待機溫度也這麼高,只能期待下一代的製程改善...GF還是不夠力的樣子
      (趕快再多一家TSMC代工)。
    6. Peter_Jian
      Peter_Jian
      要不要嘗試用handbrake轉檔程式燒機,https://handbrake.fr/
      使用率每個核心都到頂!很好用!
      已獲得 soothepain 的點讚。
    7. 金大帥
      金大帥
      AIDA FPU那麼弱...感覺不出有壓力=.=,我之前FX6200跑FPU 30分的溫度還沒HPI高勒,而且還是CPU+FPU一起都沒

      話說其實已經不是以前舊時代的AMD了(買了就是超的年代),現在的效能如此優秀順用應該就OK了吧?

      我反倒覺得好像對顯卡跟RAM的加成效益不大
    8. soothepain
      soothepain
      已獲得 su6804Peter_Jian 的點讚。
    9. a9285648s
      a9285648s
      EK Predator 240水冷排風扇配置很怪
      一般都是吹冷排
