    GIGABYTE X299 系列主機板裡面 X299 AORUS Gaming 9 是目前最高階的,主要特色除了滿滿用料之外,燈效以及燈條的支援也是不在話下,另外硬體擴充性以及規格也是相當高檔,有3個M.2(含散熱片)、ESS SABRE DAC 音效晶片、Killer DoubleShot Pro 網路等。

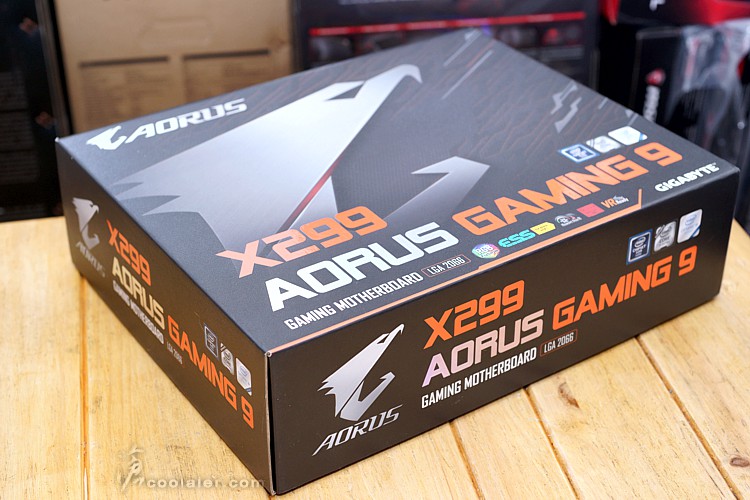

    GIGABYTE X299 AORUS Gaming 9,導入 AORUS 電競品牌之後,就都改成了老鷹圖案。
    [​IMG]


    外盒背面有規格與特色說明,
    RGB Fusion 技術,支援可編程RGB燈條
    高傳真127dB訊噪比AMP-UP Audio技術,搭載ESS SABRE DAC晶片與高階音效電容
    Smart Fan 5技術,內建多點測溫、支援FAN STOP停轉
    伺服器等級用料與電源供應模組、TURBO B-Clock 調校晶片
    雙 Killer + Intel 網路設計
    3個M.2並包含散熱片、M.2轉PCI-E散熱轉卡
    [​IMG]


    蓋子掀開裡面也是超級有質感,TEAM UP. FIGHT ON 是 AORUS 的品牌精神口號。
    [​IMG]


    裡面有一張貼紙。
    [​IMG]

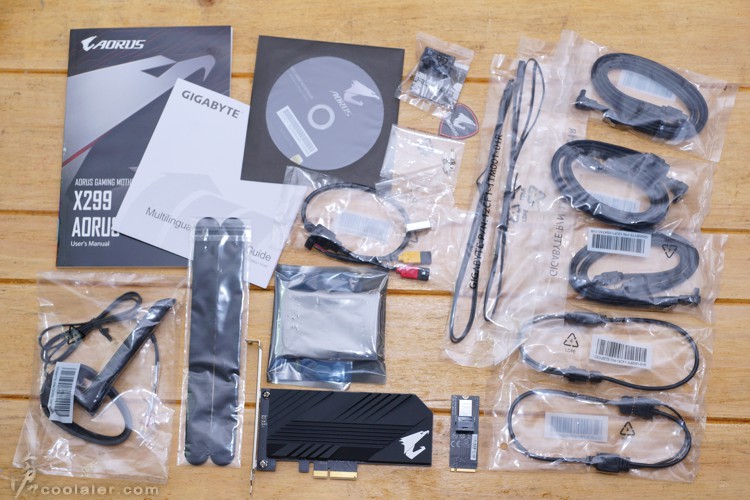

    配件相當多,說明書、軟體光碟、2條RGB燈條連接線、2條測溫線、6個SATA傳輸線、無線天線、2條整線束帶、SLI橋接器、M.2轉PCI-E散熱轉卡、M.2轉U.2轉卡。
    [​IMG]

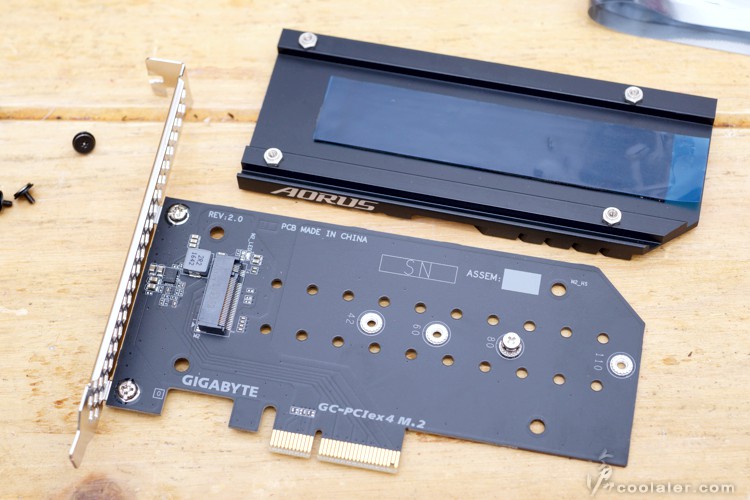

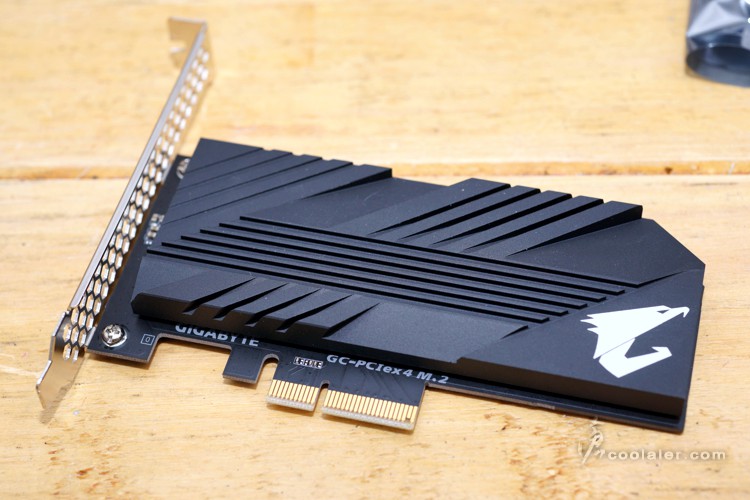

    配件裡面有一張M.2轉PCI-E的轉卡,其實最主要是用來散熱,現在NVMe介面的速度快,但相對溫度也高。
    [​IMG]


    散熱片內側有散熱貼,使用時記得把膠膜移除。
    [​IMG]

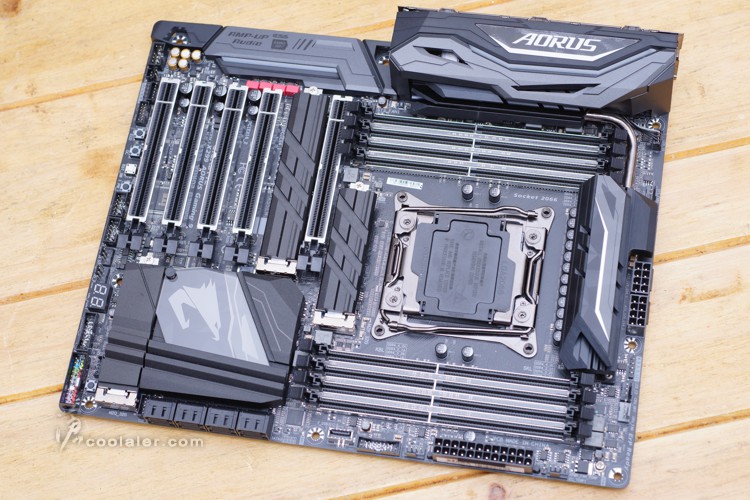

    X299 AORUS Gaming 9 採用標準 ATX 尺寸,整體為黑灰,顏色的部分就交給燈效吧。
    [​IMG]


    採8相供電設計。
    [​IMG]

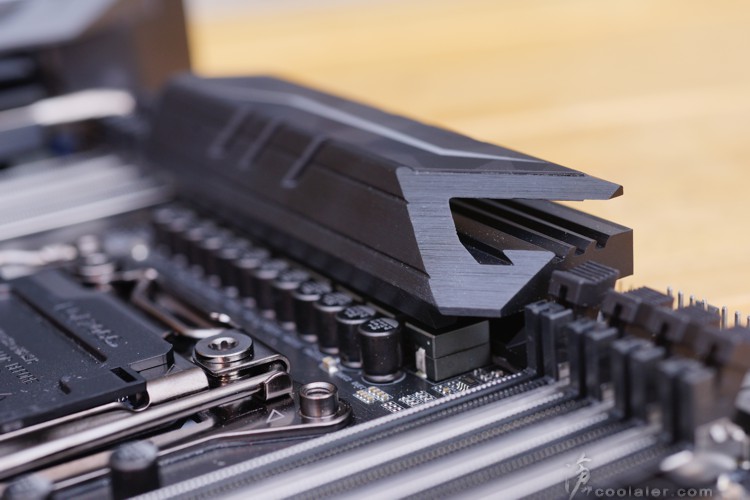

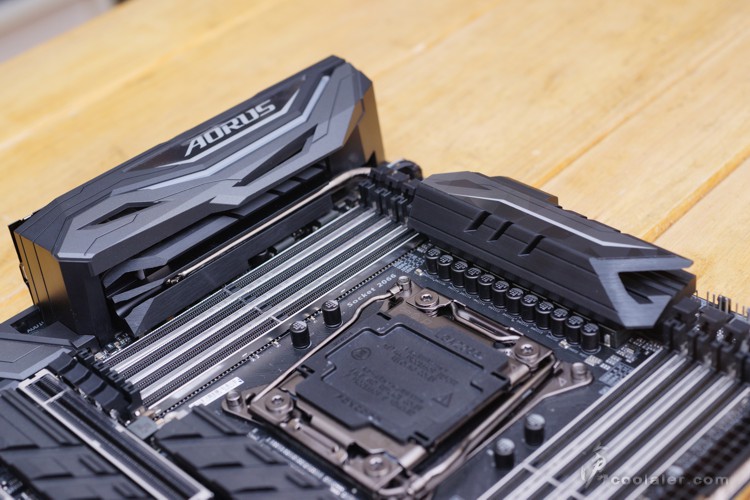

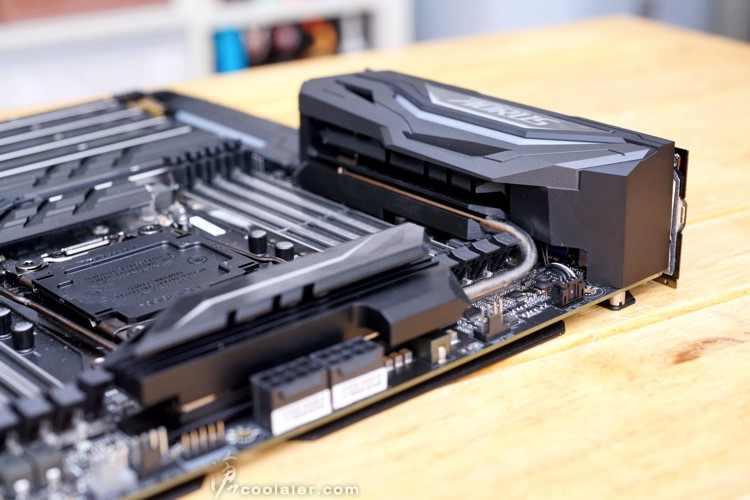

    供電上的散熱模組有熱導管設計。
    [​IMG]

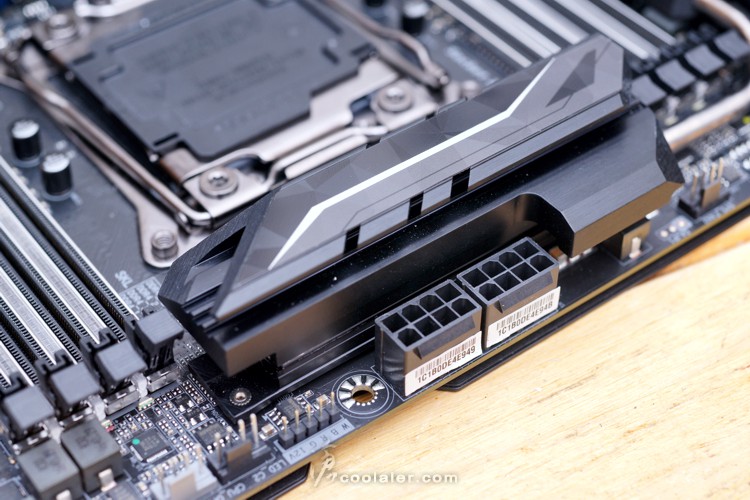

    有兩個8pin供電,只接1個就能正常使用。
    [​IMG]


    側邊看是AORUS的Logo。
    [​IMG]

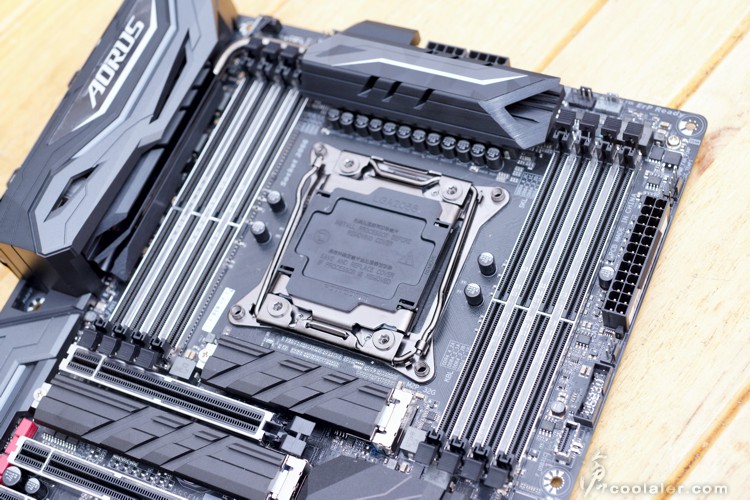

    8個記憶體插槽,最高可以擴充128GB,時脈超頻可至DDR4 4400MHz。
    [​IMG]

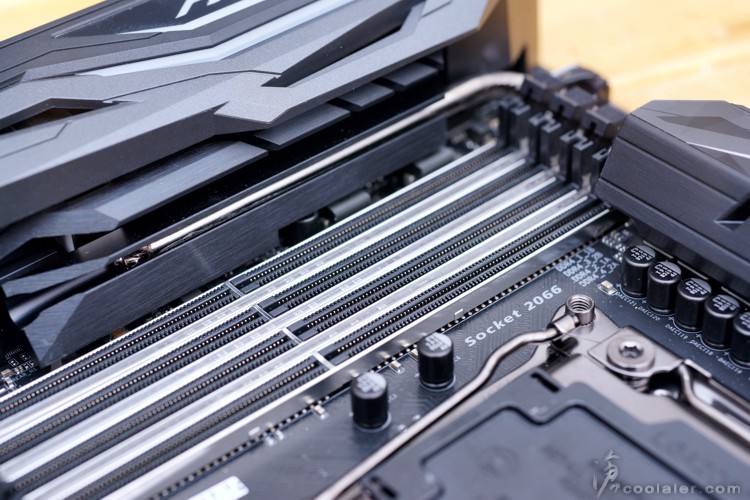

    記憶體插槽有強化金屬裝甲,另外側邊還有LED燈效。
    [​IMG]

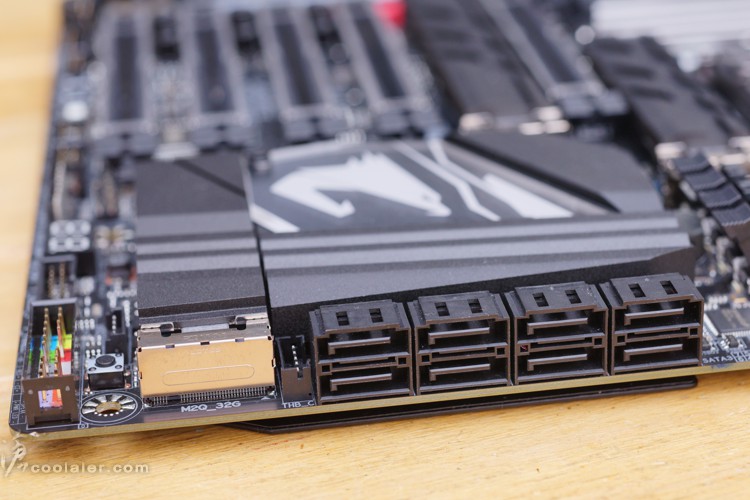

    8個SATA。
    [​IMG]


    晶片組上有AORUS老鷹標誌,這部分也會有燈效。
    [​IMG]


    側邊有一些快速鍵,ECO省電、OC超頻、RST重置、PW電源。
    [​IMG]

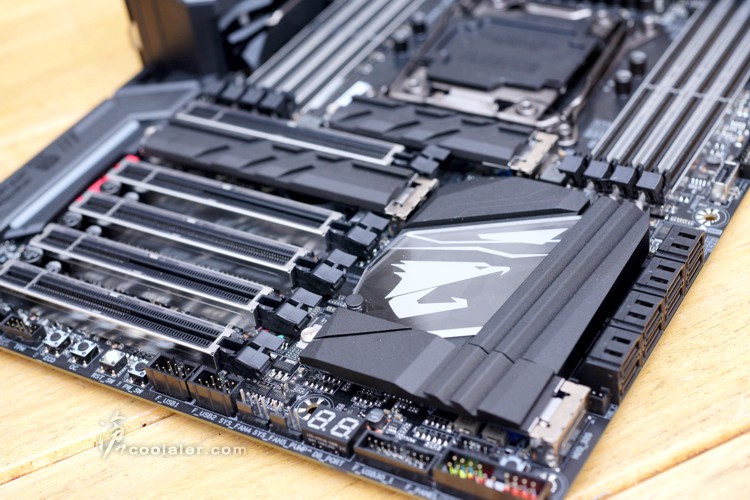

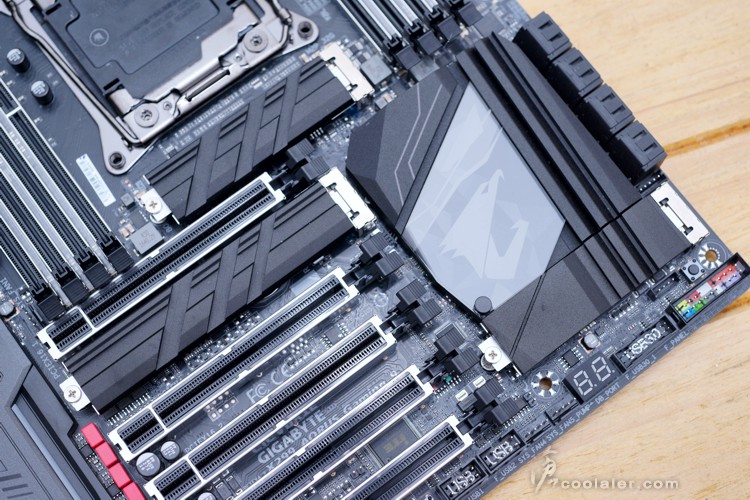

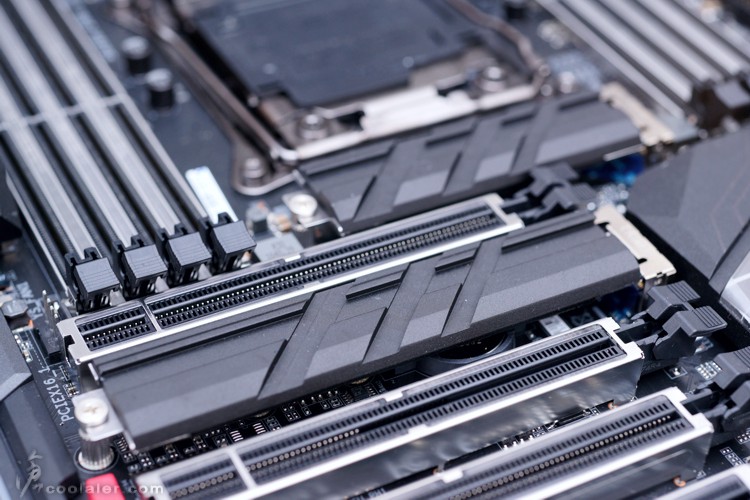

    有三個M.2,一個在CPU下方,一個在PCI-E中間,另一個在晶片組下方。
    [​IMG]

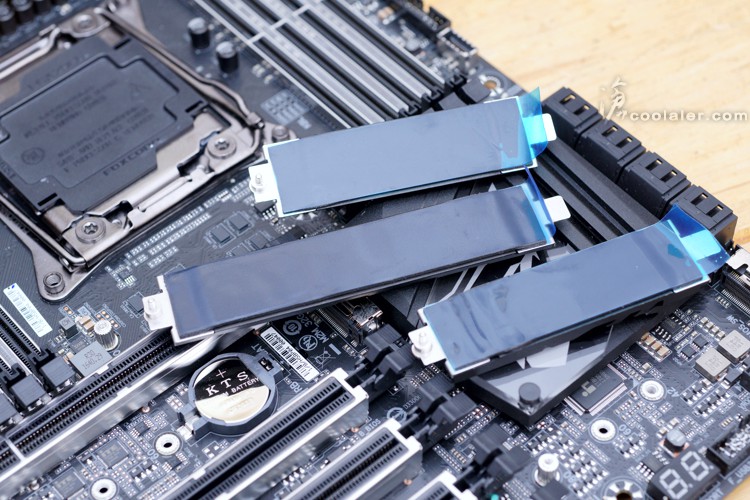

    M.2都配有散熱片。
    [​IMG]


    內側都有散熱貼片。
    [​IMG]

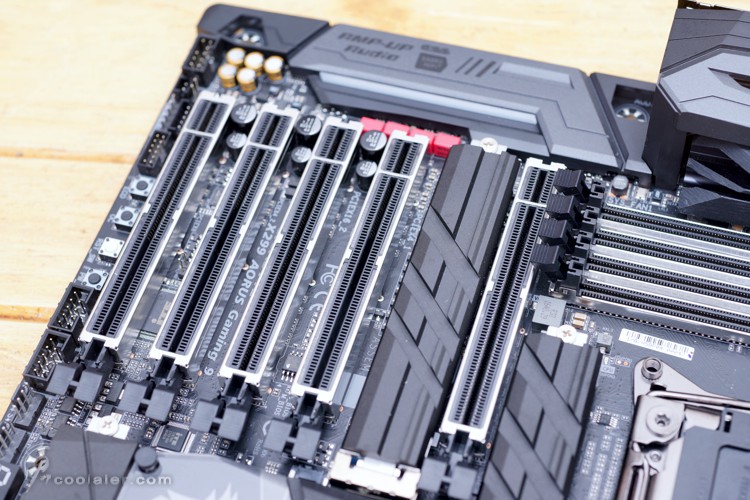

    PCI-E 插槽有5個x16,插槽側邊都有強化金屬護甲,也有埋LED,使用會有燈效。
    [​IMG]

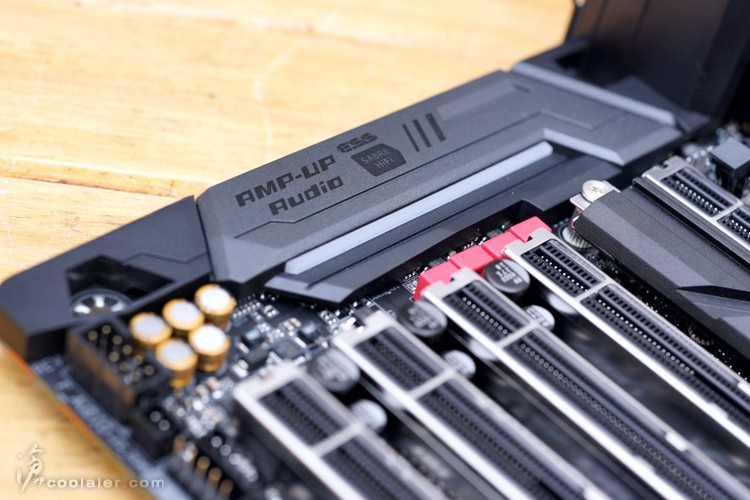

    音效的部分是 ALC1220 晶片,另內建ESS ES9018K2M晶片以及TI Burr Brown OPA1622音效放大器晶片,並搭配WIMA、Nichicon音響電容。
    [​IMG]

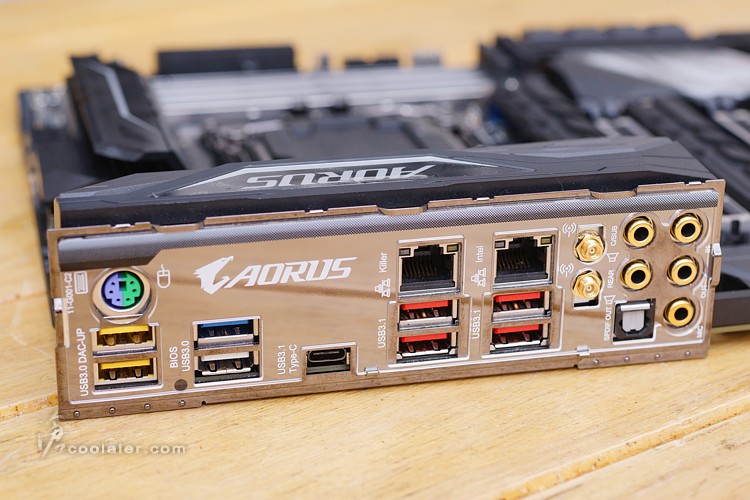

    檔板是直接裝在後側,主要是這部分也有燈效。IO埠有PS/2鍵盤滑鼠接口、4個USB 3.1 Gen 1、1個USB3.1 Gen 2 Type C、4個USB3.1 Gen 2 Type C、2個RJ-45(Intel GbE + Killer E2500)、2個天線連接埠(Killer Wireless-AC 1535)、5個鍍金音源輸出入、1個S/PDIF。
    [​IMG]

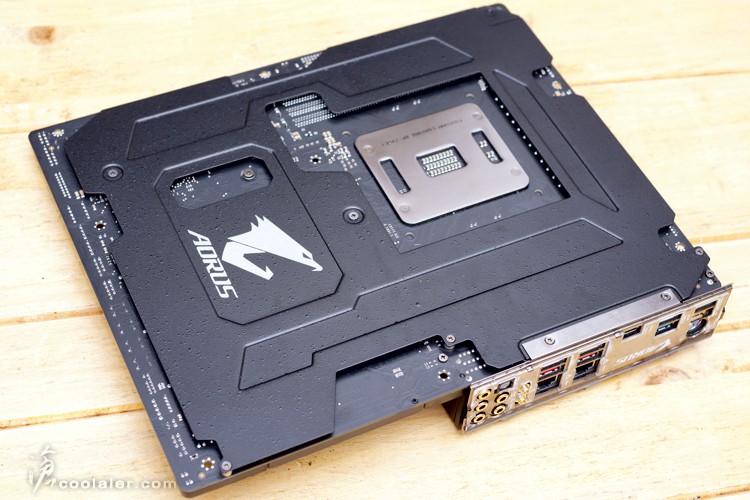

    X299 AORUS Gaming 9 很有重量拿來起相當沉,除了鋪滿了用料之外,最主要還是背面這塊金屬護板,用來防止彎板,可能多少也有點散熱作用。
    [​IMG]

    BIOS 簡介

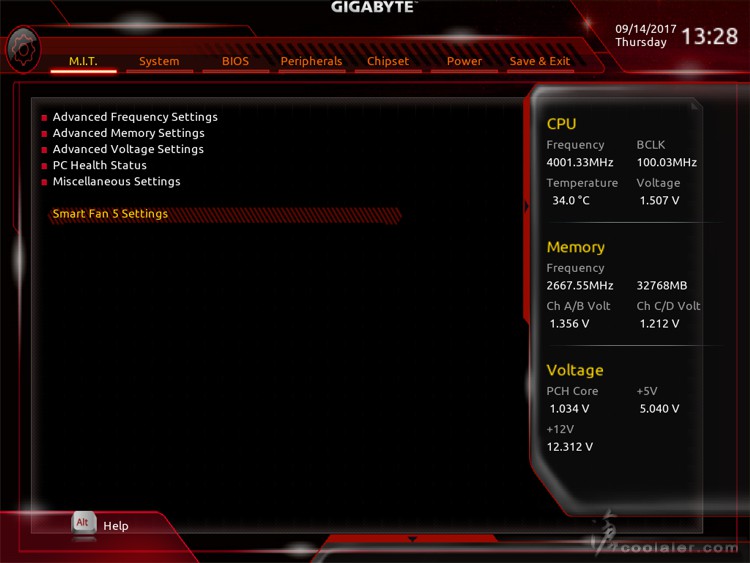

    M.I.T選項,一些超頻、CPU功能、記憶體參數、電壓、監控介面與風扇設定。
    [​IMG]

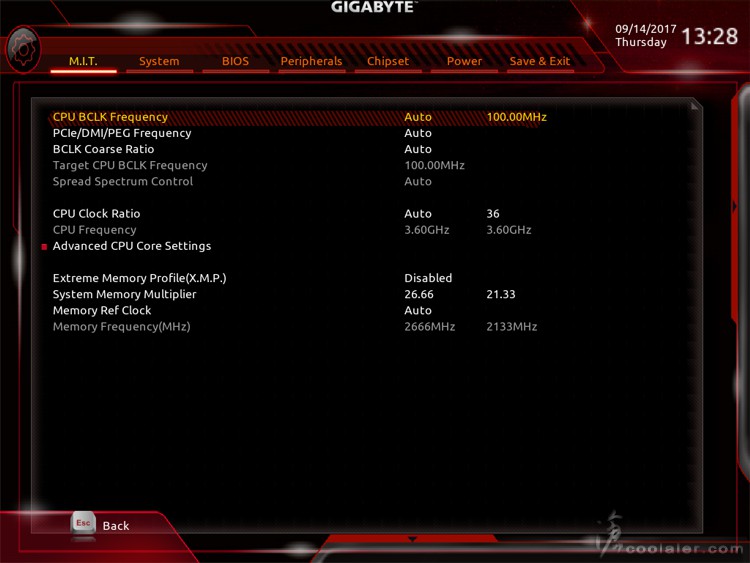

    超頻選項,可以用來調整外頻、倍頻、進階CPU功能設定、記憶體X.M.P或時脈倍率。
    [​IMG]

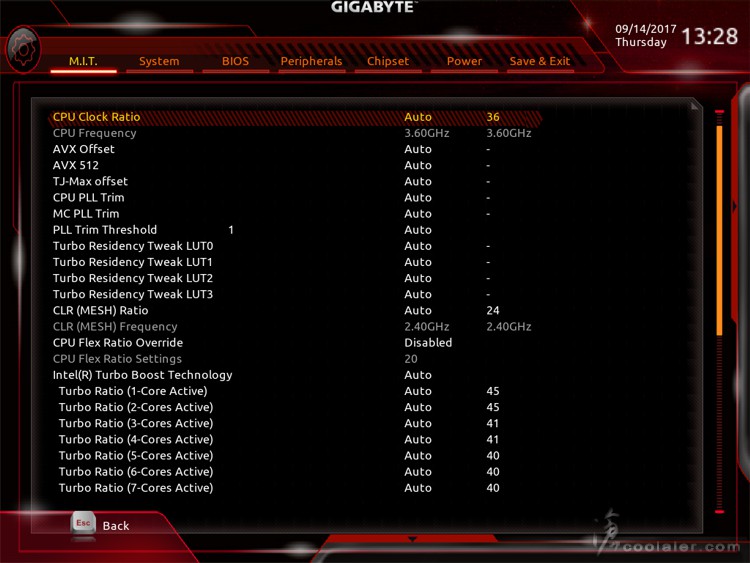

    進階CPU功能,可以調整的選項相當多,連Turbo Boost核心倍率都可以分開調整。
    [​IMG]

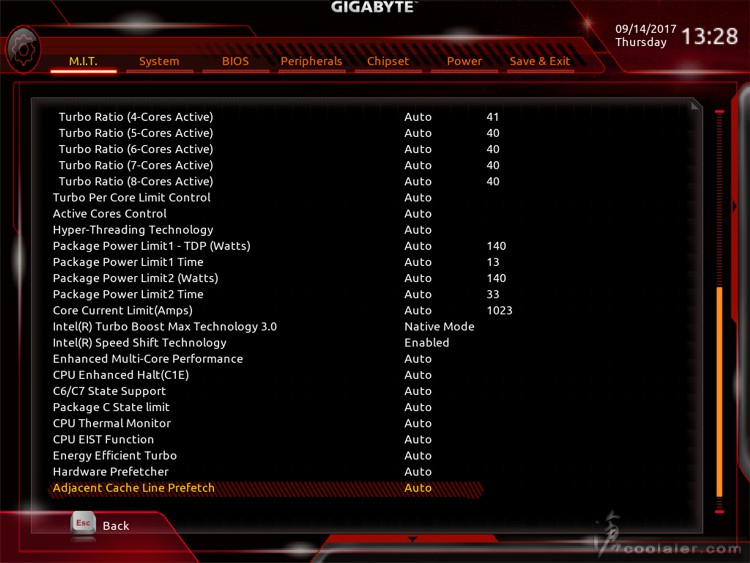

    當然也包括一些常見的C1E、C6/C7、EIST等等。
    [​IMG]

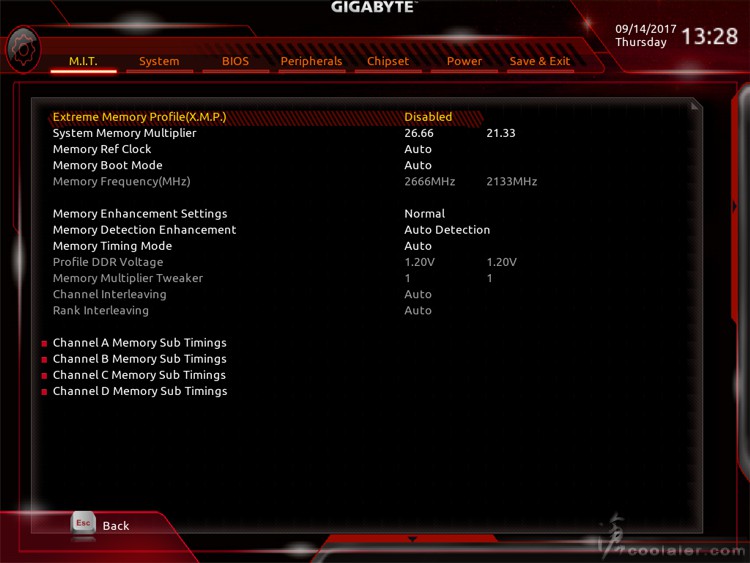

    記憶體選項,X.M.P選項、倍率、細項時序參數等。
    [​IMG]

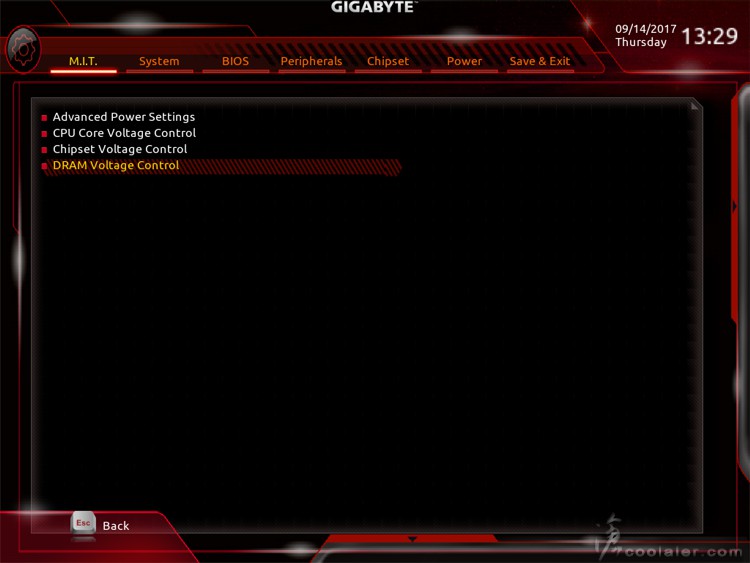

    電壓選當分為4大項,進階電源設定、CPU電壓、晶片電壓、記憶體電壓。
    [​IMG]

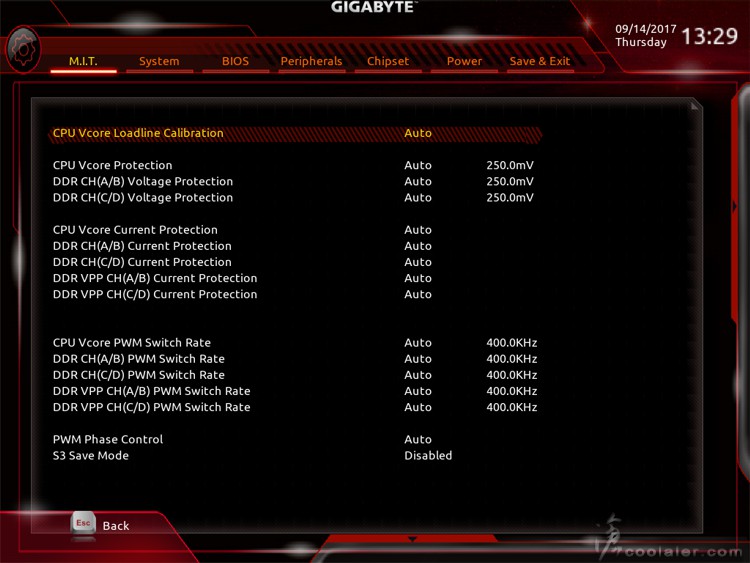

    進階電源設定。
    [​IMG]

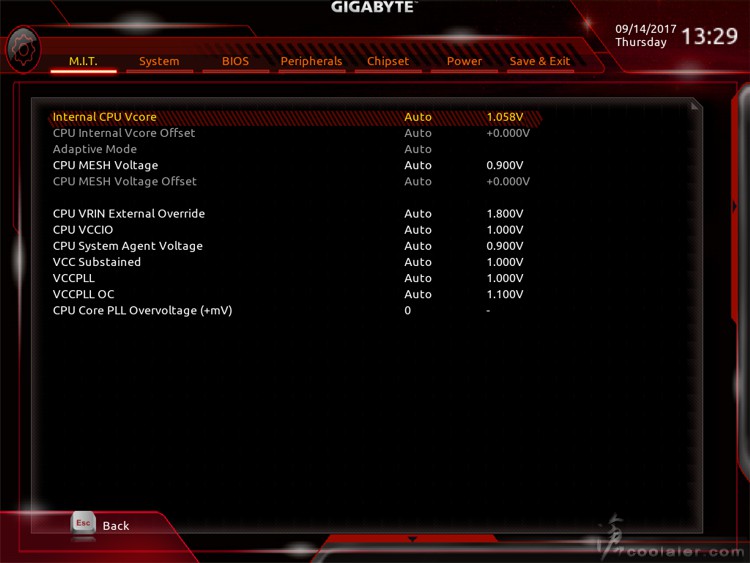

    CPU電壓選項。
    [​IMG]

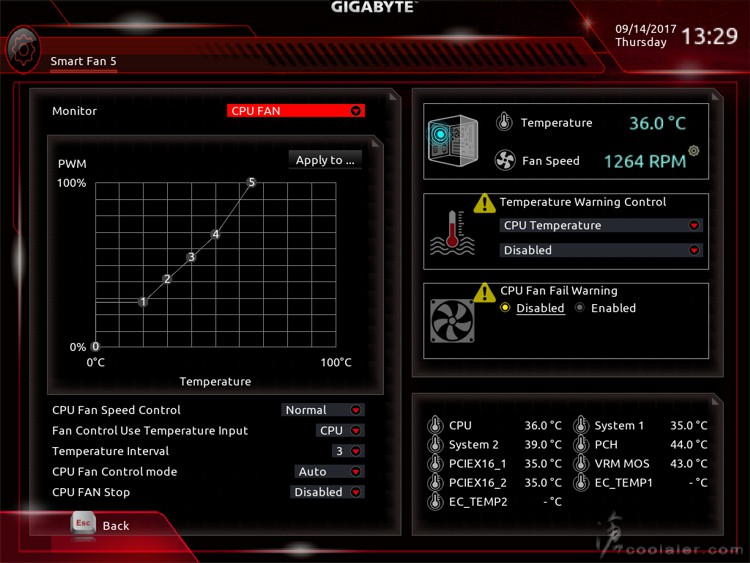

    Smart Fan 5,可以用來調整風扇與溫度的對應關係。
    [​IMG]

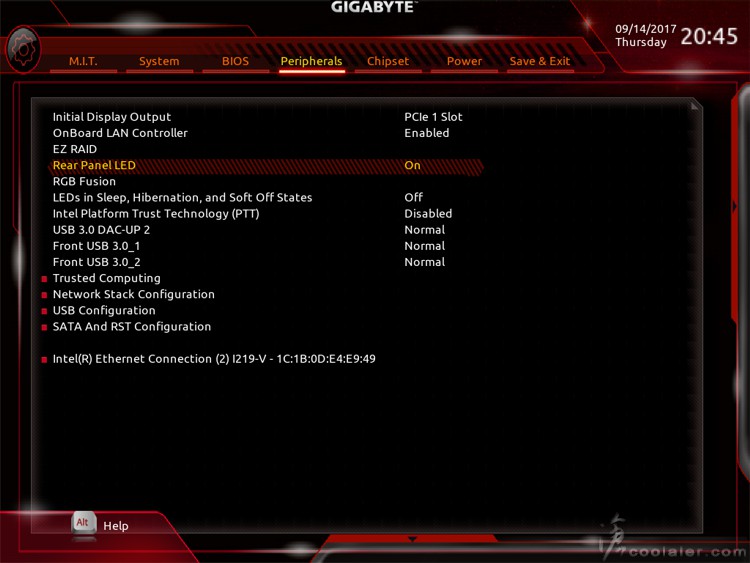

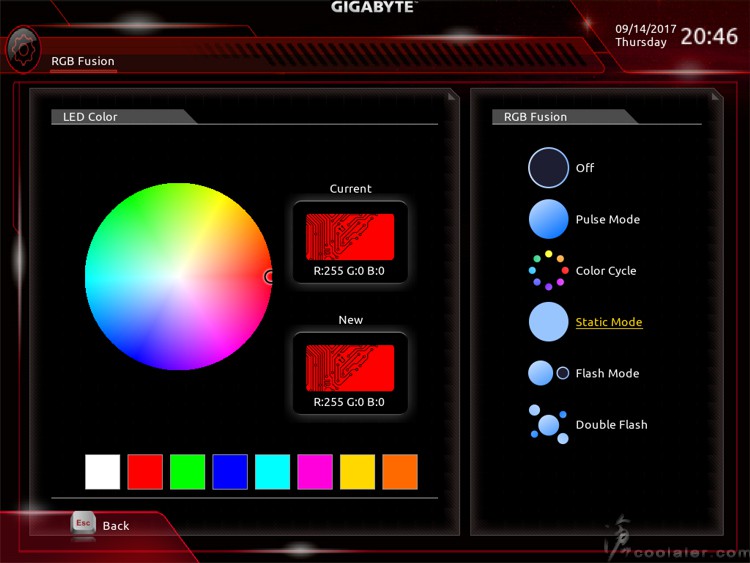

    板子上的LED燈效可以透過 BIOS 來調整。
    [​IMG]


    如果你不喜歡在系統裡面裝太多有的沒的軟體,如燈效控制,顏色與燈效也是可以從BIOS來設定。當然透過軟體控制的選項會更齊全方便就是。
    [​IMG]

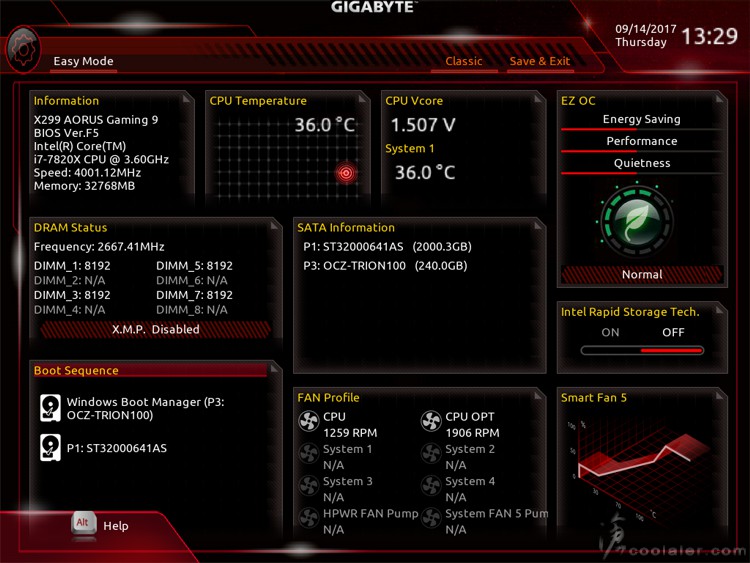

    也有Easy Mode,不過能調整的不多,拿來當作硬體資訊的快速瀏覽是還不錯。
    [​IMG]



    測試平台
    CPU: Intel Core i7-7820X
    CPU Cooler: Cooler Master Nepton 240M
    RAM: GSKILL DDR4 3600 8GBx4
    MB: GIGABYTE X299 AORUS Gaming 9
    VGA: MSI GTX 1070 Gaming X
    HDD: OCZ TRION 150 480GB + Seagate 2TB
    PSU: INWIN SI-1065W
    OS: Windows 10 64bit


    Core i7-7820X 預設值測試
    BIOS僅調整記憶體 X.M.P,其餘未變動。

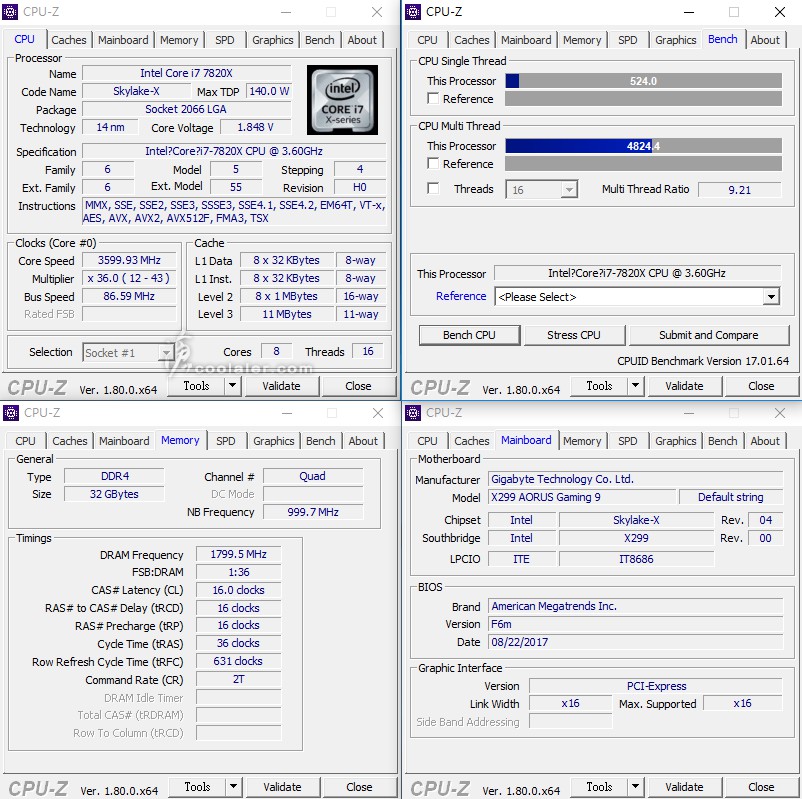

    CPU-Z Bench
    CPU Single:524.0
    CPU Multi:4824.4
    [​IMG]
    CPU 核心電壓1.848V應該是測到VRIN的電壓

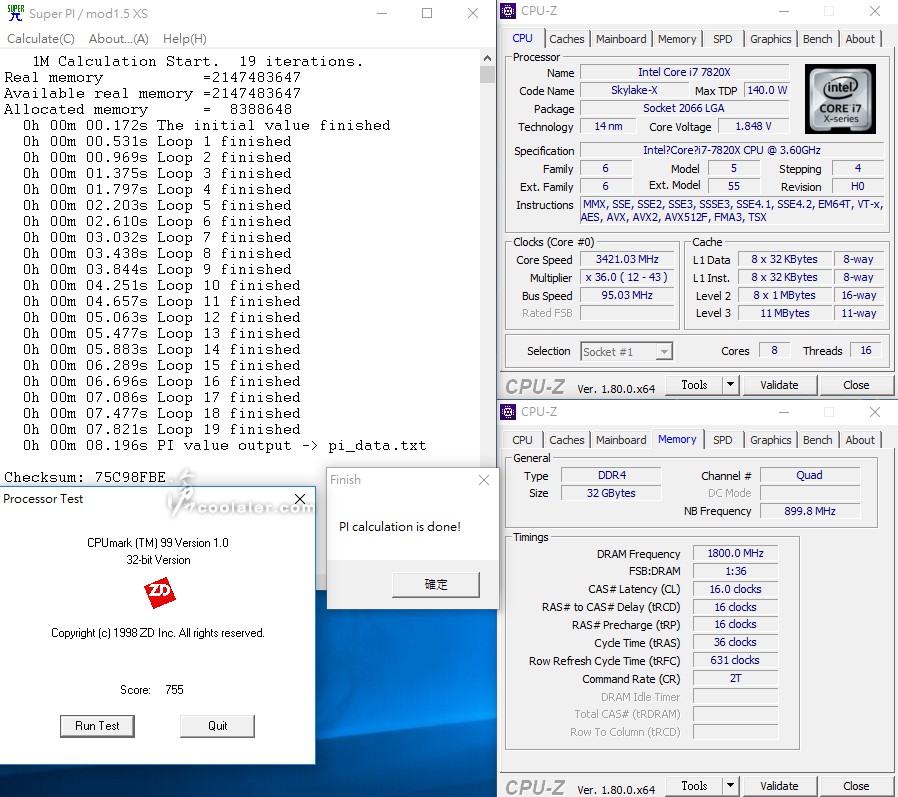

    SuperPI 1M & CPUmark99
    SuperPI 1M :8.196s
    CPUmark99:755
    [​IMG]

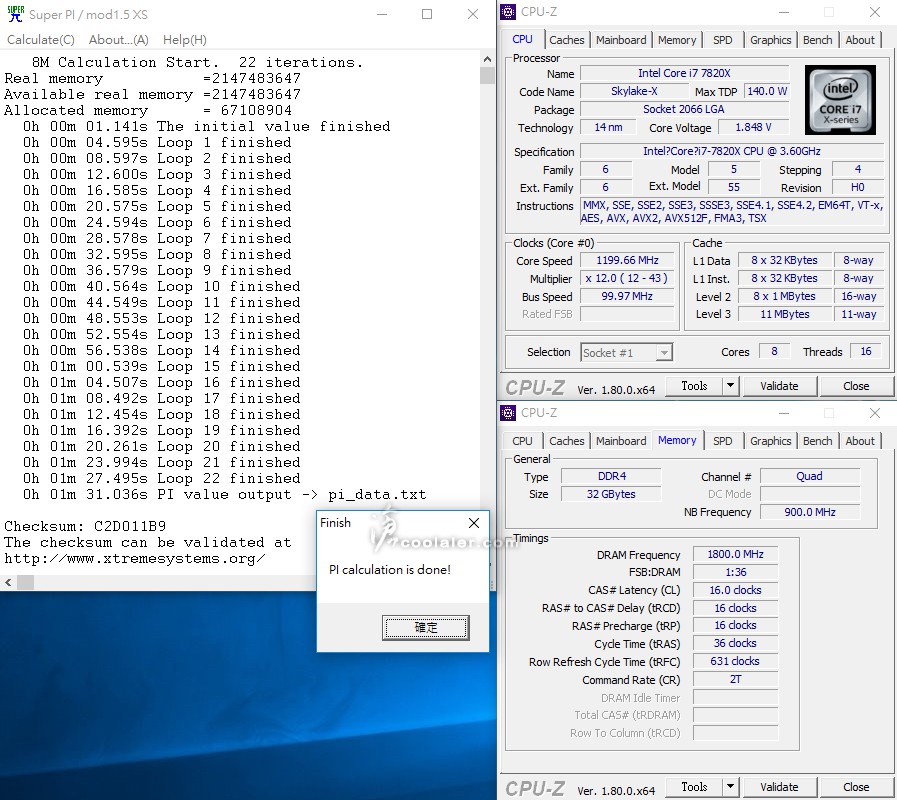

    SuperPI 8M:1m31.036s
    [​IMG]

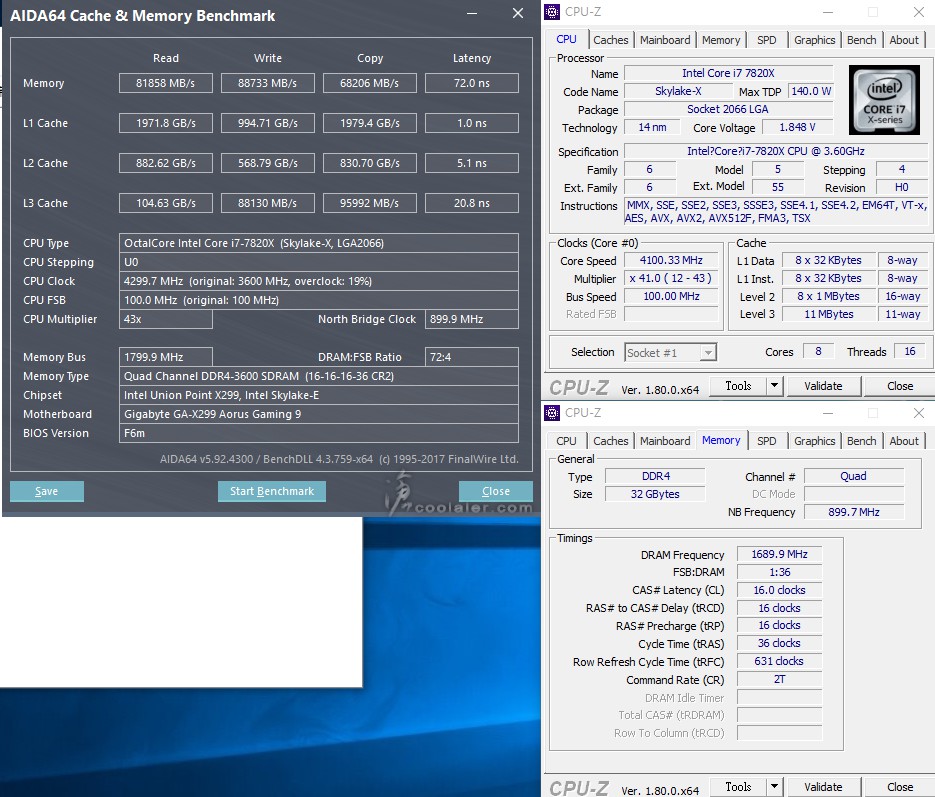

    Memory Benchmark
    Read:81858MB/s
    Write:88733MB/s
    Copy:68206MB/s
    [​IMG]

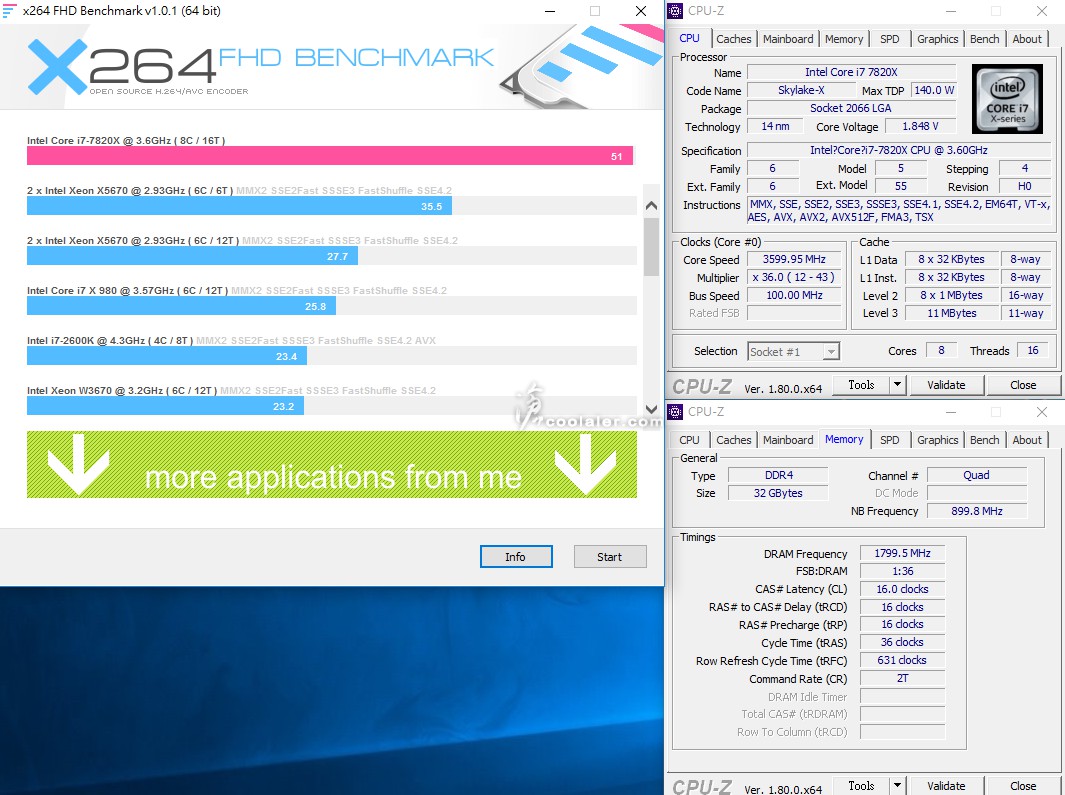

    x264 FHD Benchmark:51
    [​IMG]

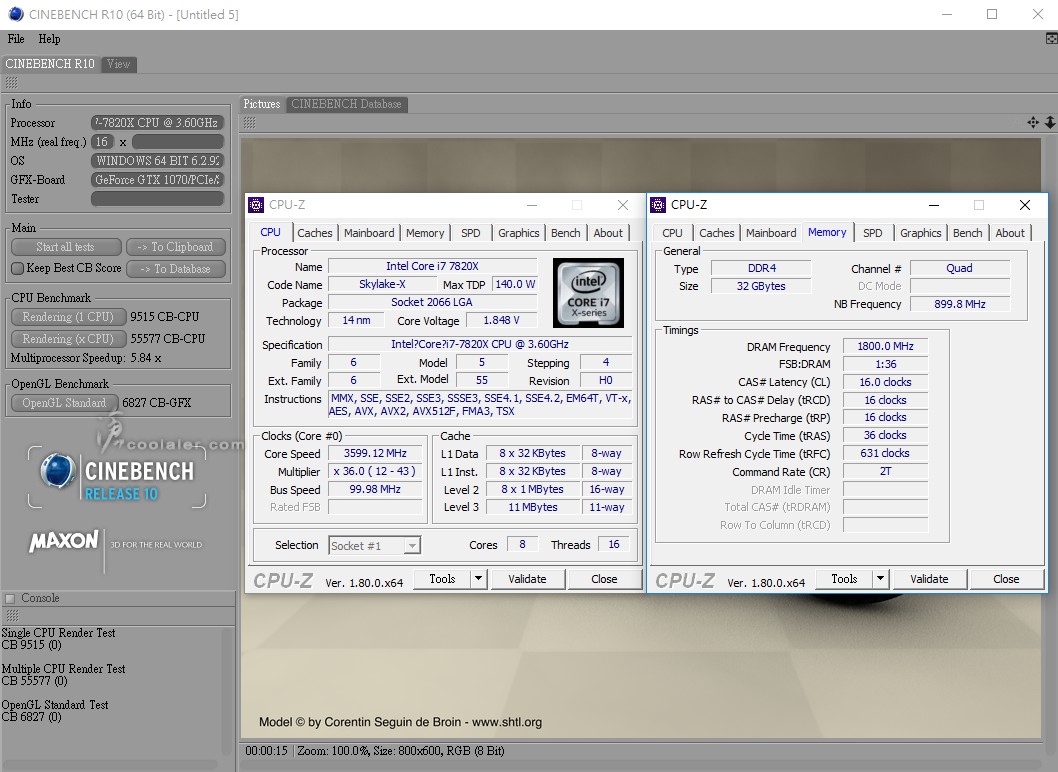

    CINEBENCH R10
    1 CPU:9515
    x CPU:55577
    [​IMG]

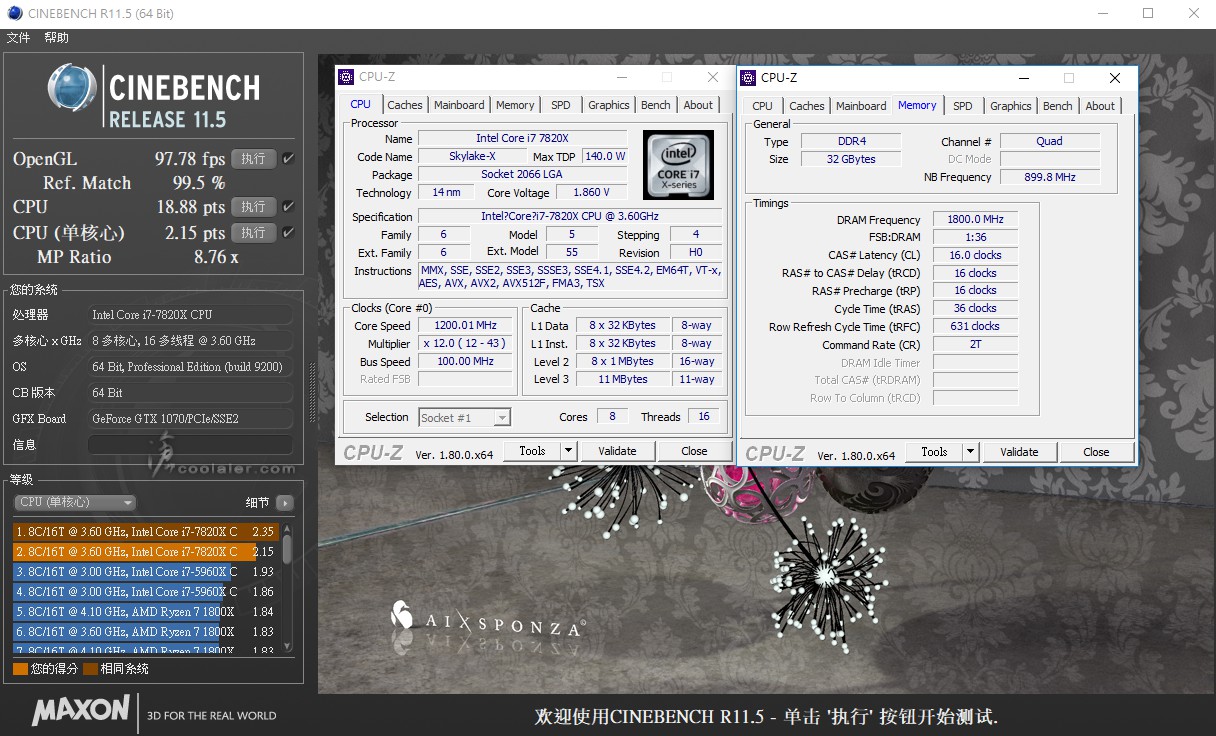

    CINEBENCH R11.5
    CPU:18.88pts
    CPU單核心:2.15pts
    [​IMG]

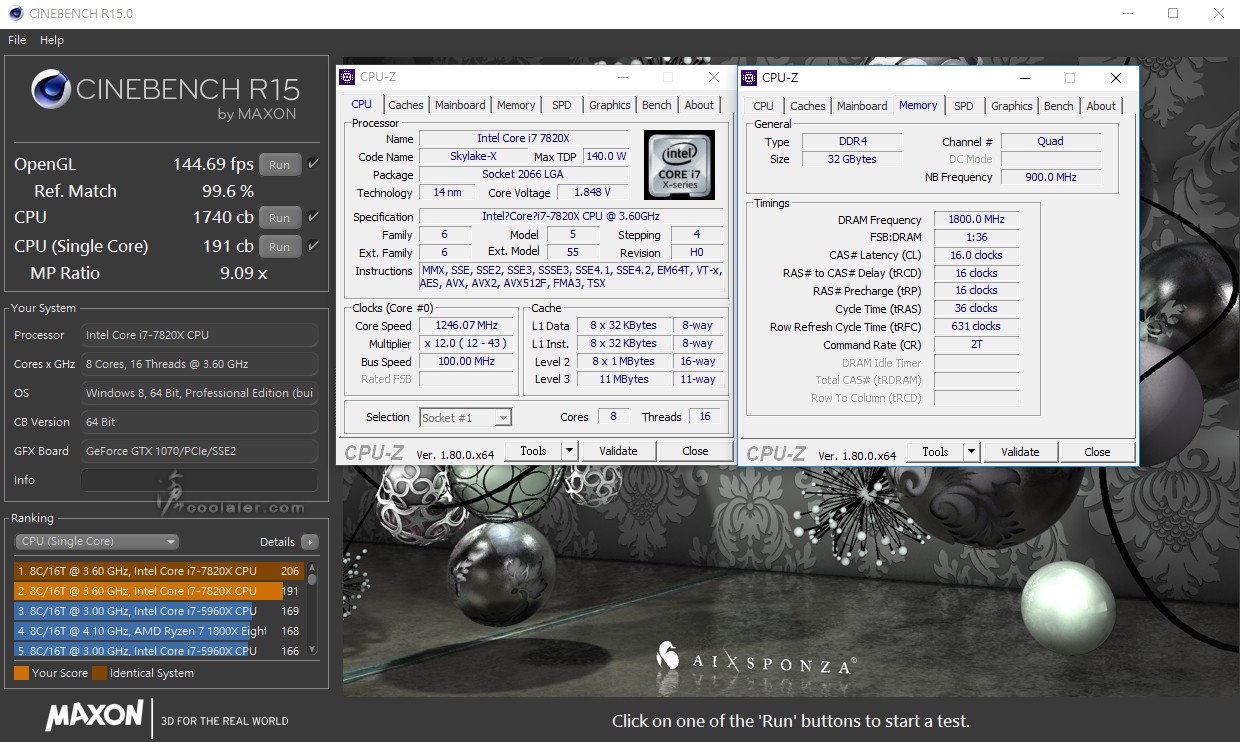

    CINEBENCH R15
    CPU:1740cb
    CPU單核心:191cb
    [​IMG]


    3DMark Fire Strike Extreme:8628
    Graphics:8998
    Physics:20774
    [​IMG]


    3DMark Fire Strike Ultra:4613
    Graphics:4504
    Physics:20845
    [​IMG]

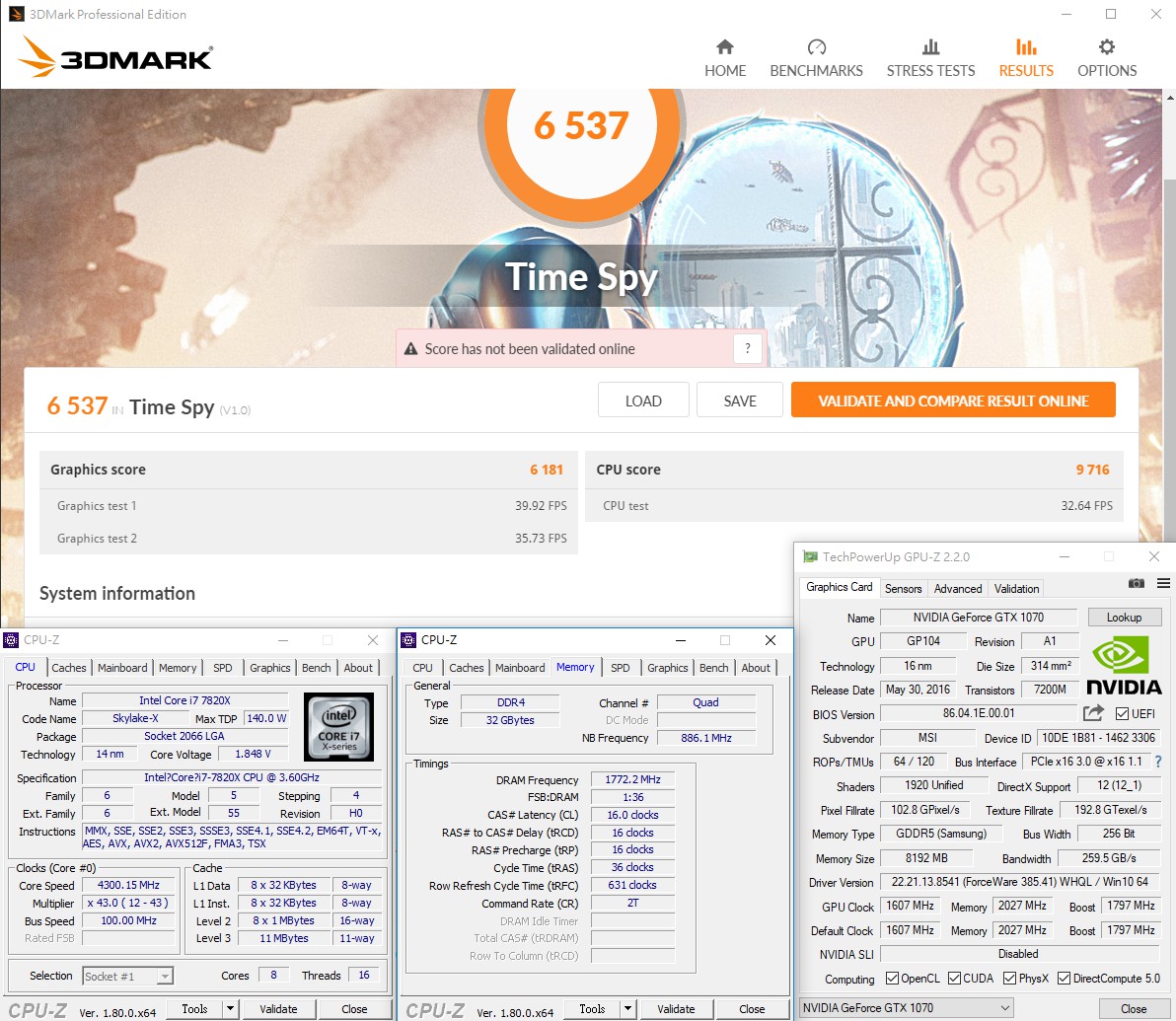

    3DMark Time Spy:6537
    Graphics:6181
    CPU:9716
    [​IMG]


    Core i7-7820X 超頻4.8GHz測試
    這顆處理器先前在別張板子上面可以超頻至4.8GHz,CPU電壓是1.25V,在 X299 AORUS Gaming 9 上可能得多做點設定,至於設定如果不懂的話可以參考技嘉論壇內的文章 http://forum.gigabyte.us/thread/1572/aorus-x299-overclocking-thread ,我自己做了一些變更,倍頻直接上48,VRIN電壓不變,CPU電壓1.23V,CPU Vcore Loadline Calibration 設為 Medium,如果設為 Extreme 反而電壓會太高,溫度會跟著上去,保護的關係會降頻,效能反而出不來,這一代的處理器溫度實在太高,先前在 X99 上有一些快速超頻可以直接套用,現在都取消了,畢竟散熱器如果壓不住,效能反而是會下降的。

    下方括弧後面為預設值的成績。CPU-Z的CPU時脈滿載時最高會到4.8GHz,截圖是已經跑完所以不是4.8GHz上。

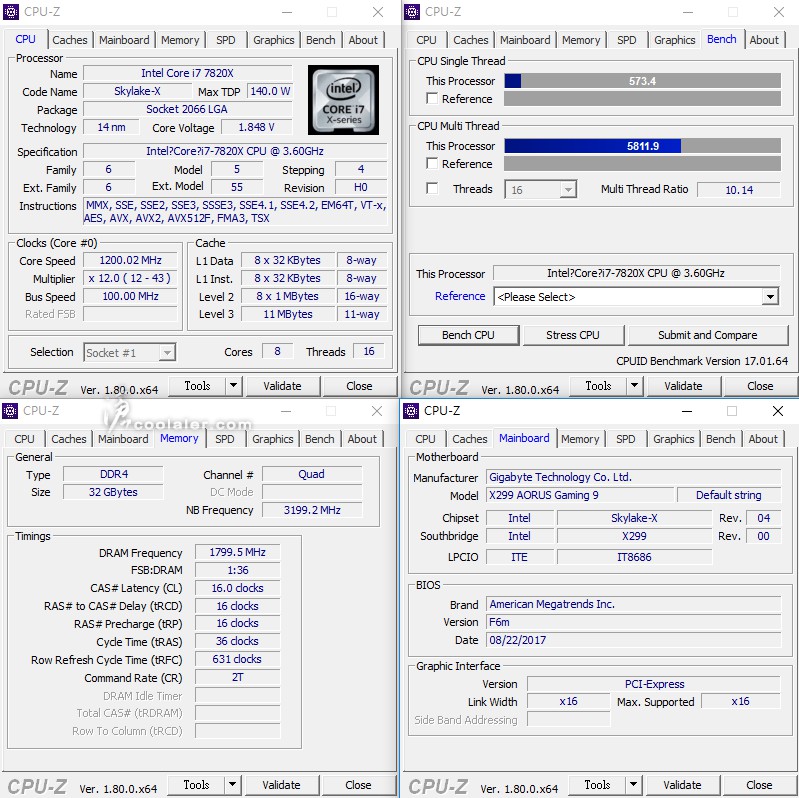

    CPU-Z Bench
    CPU Single:573.4(524.0)+9.4%
    CPU Multi:5811.9(4824.4)+20.5%
    [​IMG]


    SuperPI 1M & CPUmark99
    SuperPI 1M :7.563s(8.196s)+7.7%
    CPUmark99:810(755)+7.3%
    [​IMG]

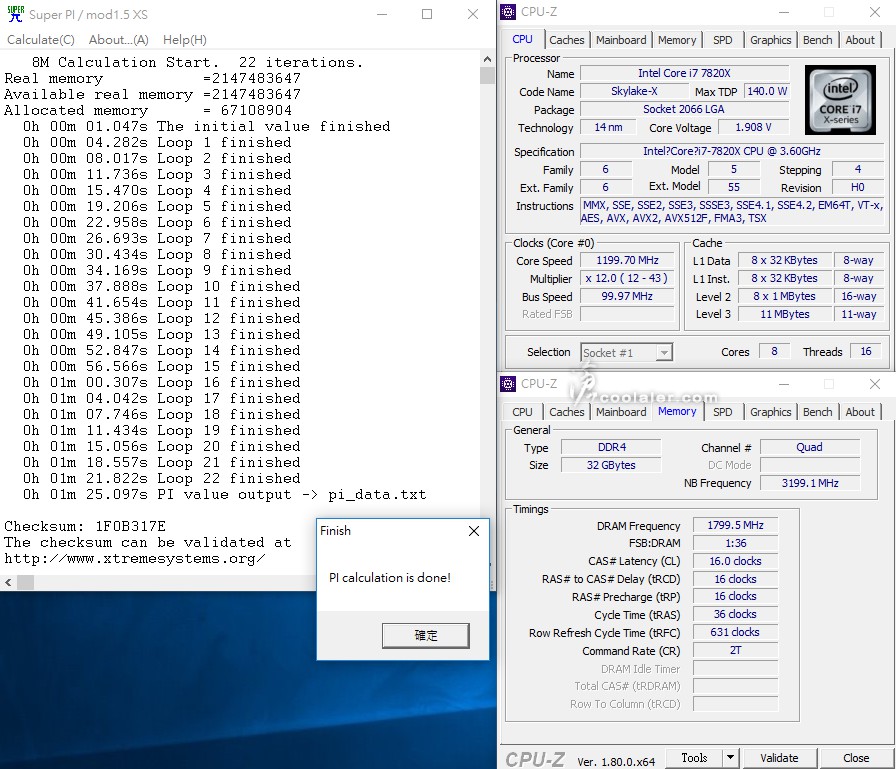

    SuperPI 8M:1m25.097s(1m31.036s)+6.5%
    [​IMG]


    Memory Benchmark
    Read:92376MB/s(81858MB/s)
    Write:93676MB/s(88733MB/s)
    Copy:74217MB/s(68206MB/s)
    [​IMG]

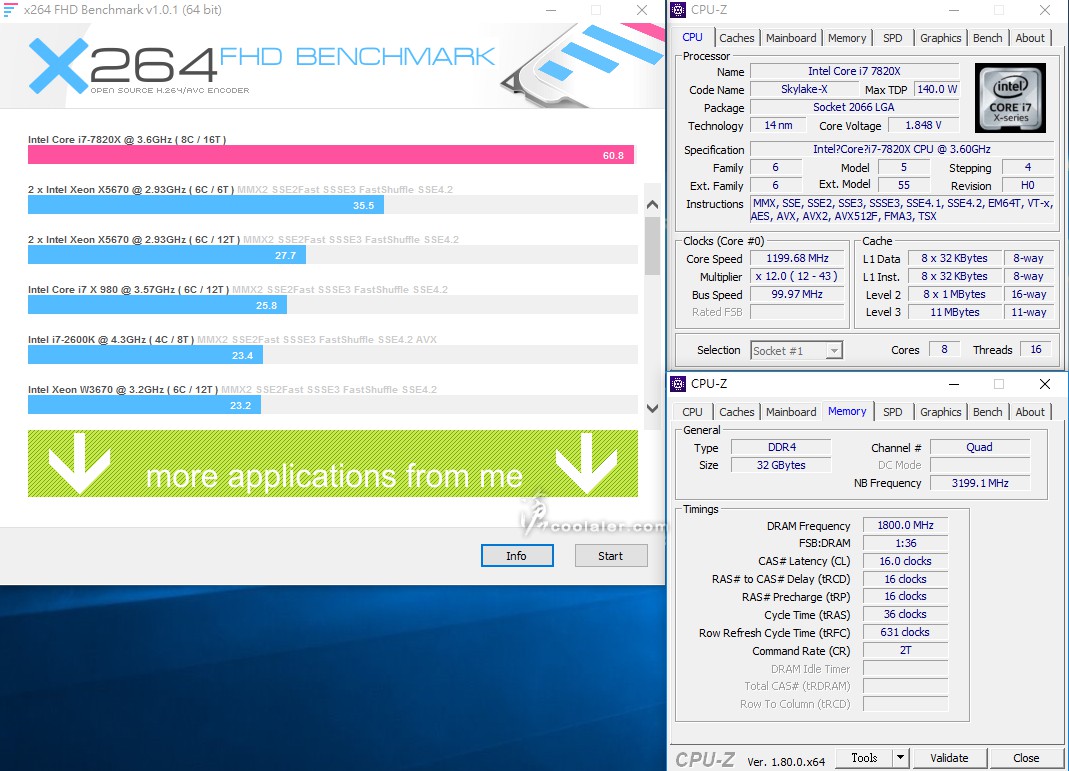

    x264 FHD Benchmark:60.8(51)+19.2%
    [​IMG]

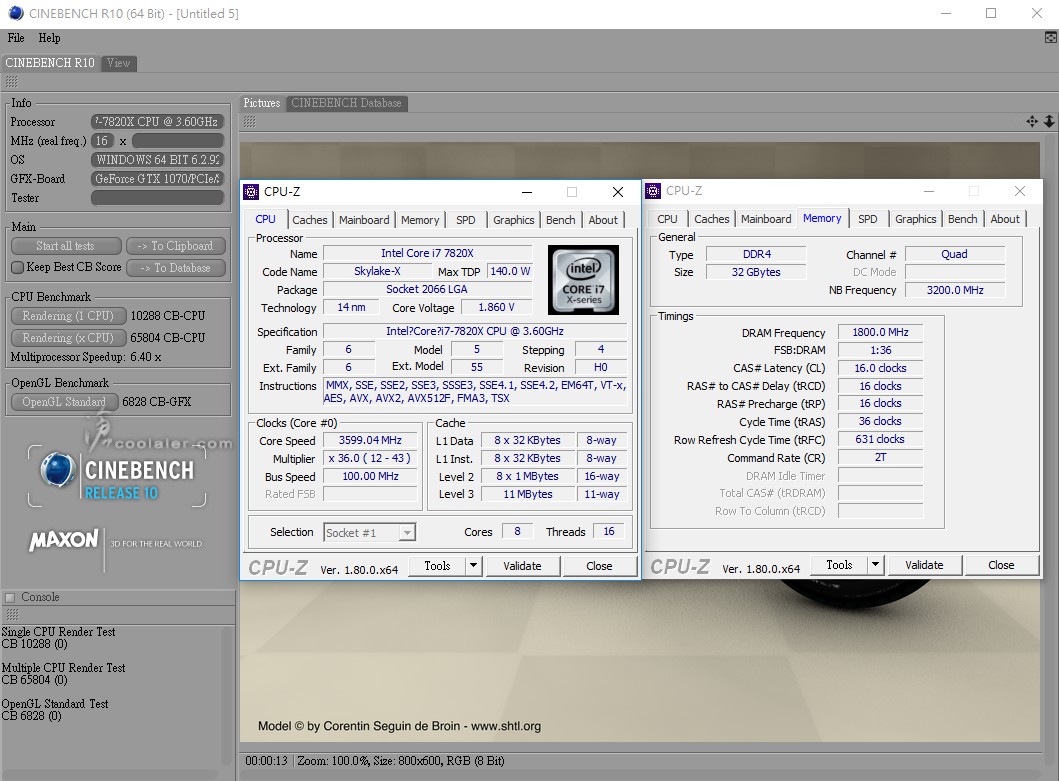

    CINEBENCH R10
    1 CPU:10288(9515)+8.1%
    x CPU:65804(55577)+18.4%
    [​IMG]

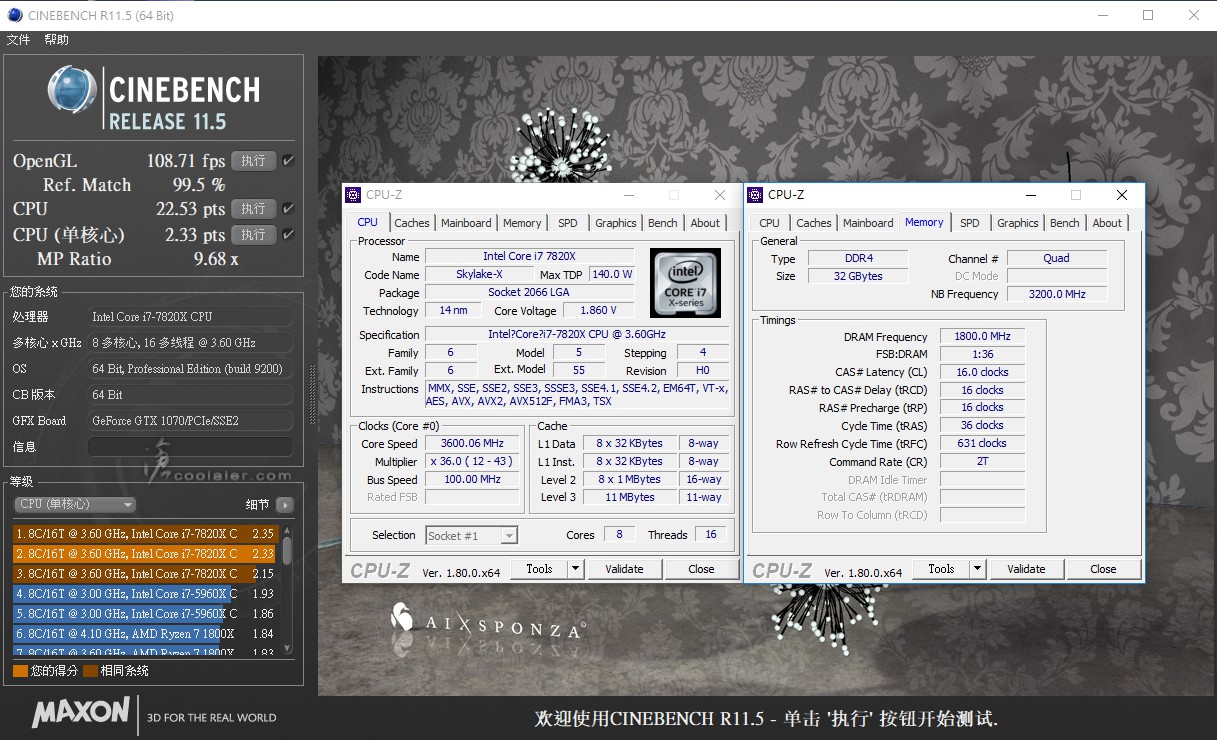

    CINEBENCH R11.5
    CPU:22.53pts(18.88pts)+19.3%
    CPU單核心:2.33pts(2.15pts)+8.4%
    [​IMG]


    CINEBENCH R15
    CPU:2036cb(1740cb)+17%
    CPU單核心:209cb(191cb)+9.4%
    [​IMG]

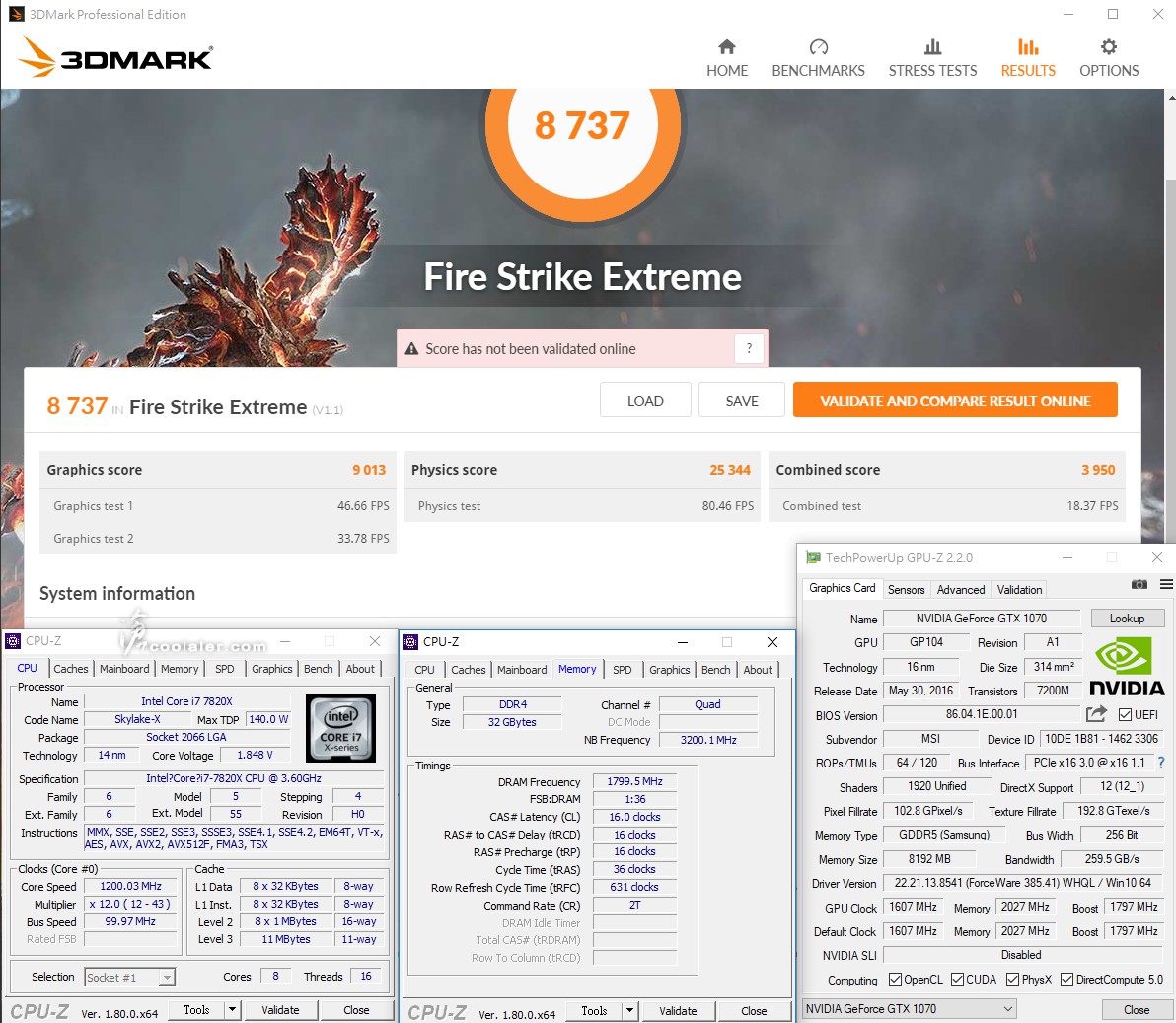

    3DMark Fire Strike Extreme:8737(8628)
    Graphics:9013(8998)
    Physics:25344(20774)+22%
    [​IMG]

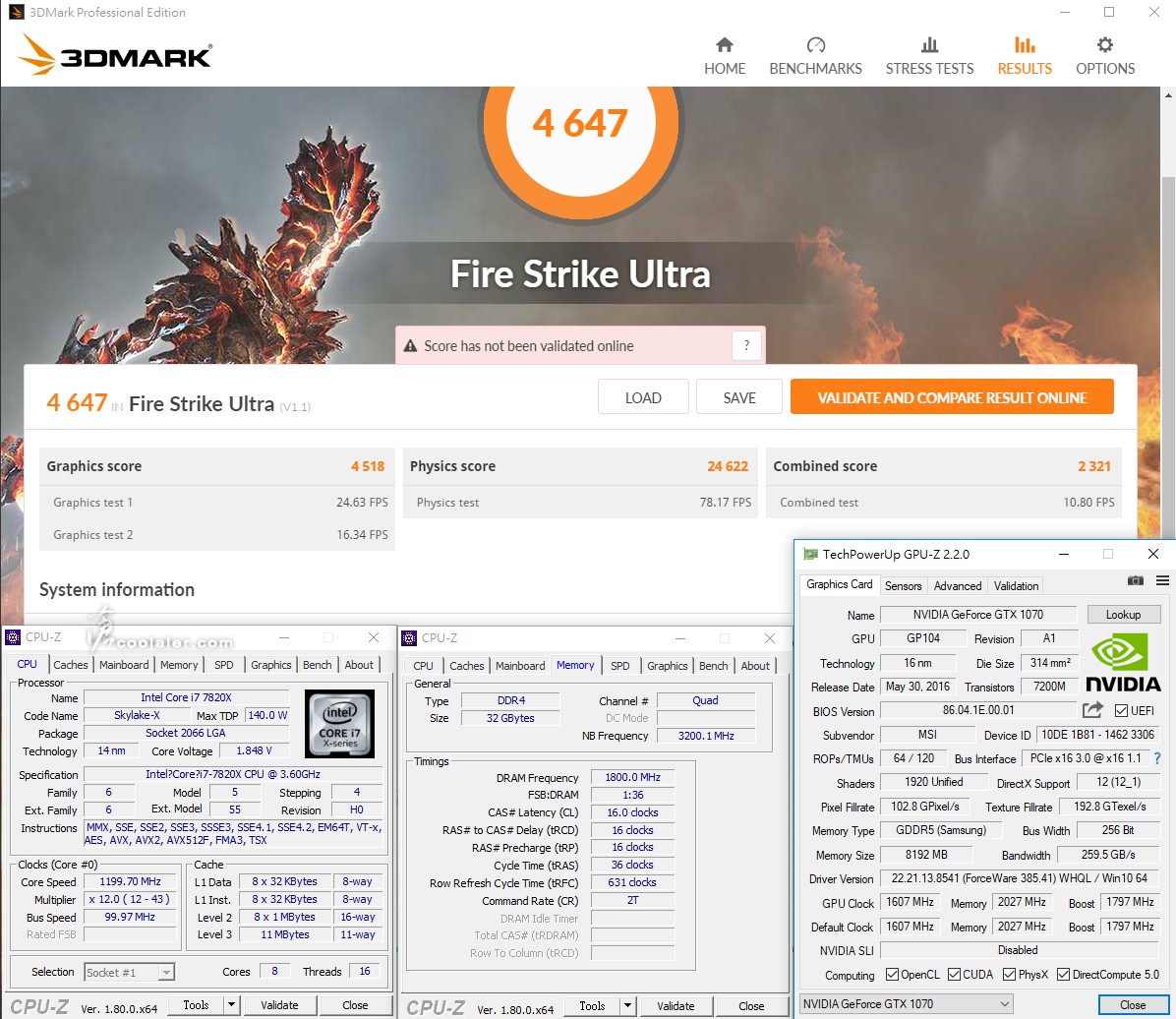

    3DMark Fire Strike Ultra:4647(4613)
    Graphics:4518(4504)
    Physics:24622(20845)+18.1%
    [​IMG]

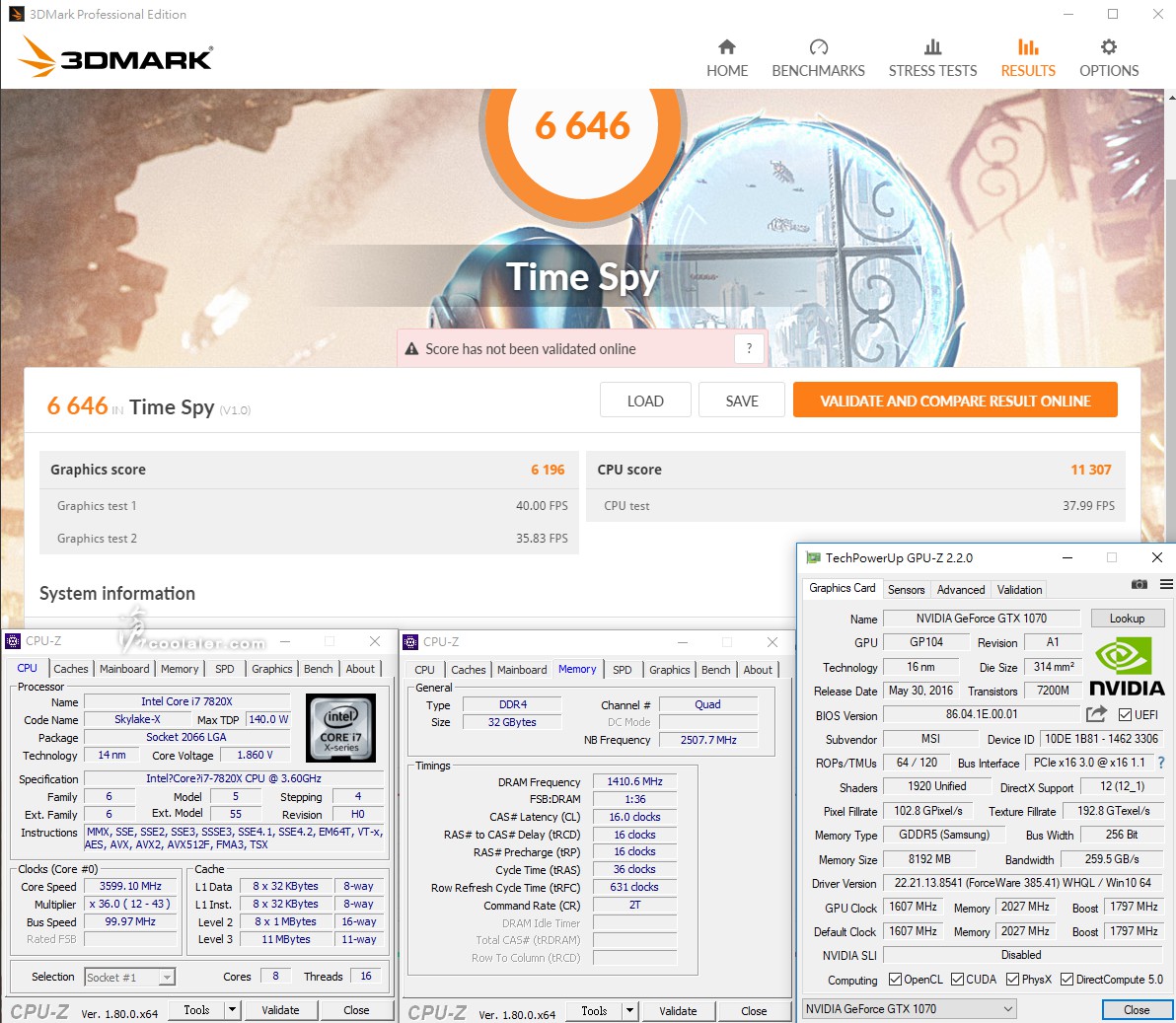

    3DMark Time Spy:6646(6537)
    Graphics:6196(6181)
    CPU:11307(9716)+16.4%
    [​IMG]

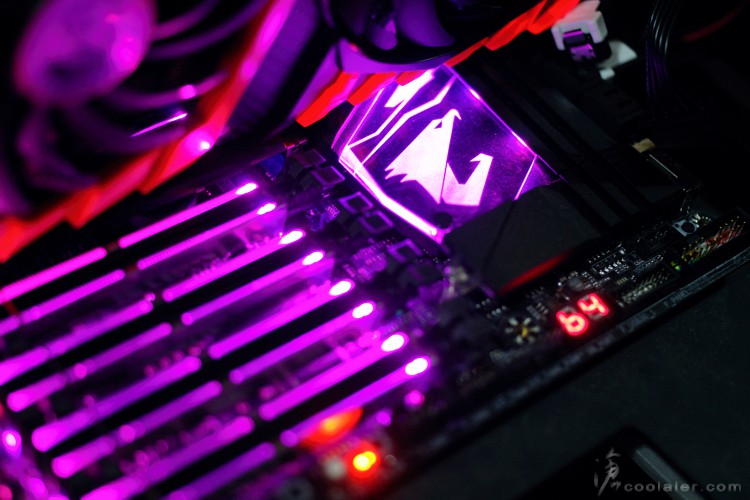

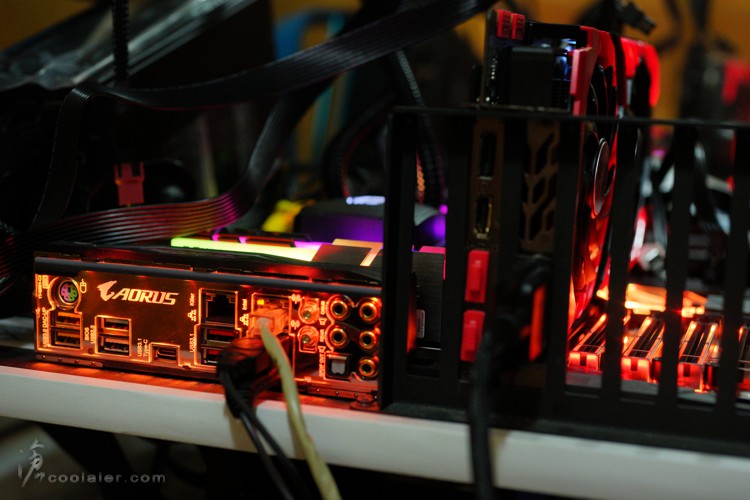

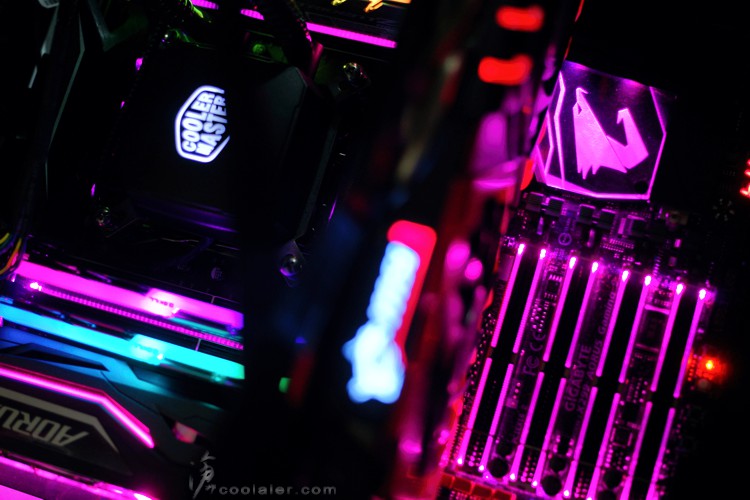

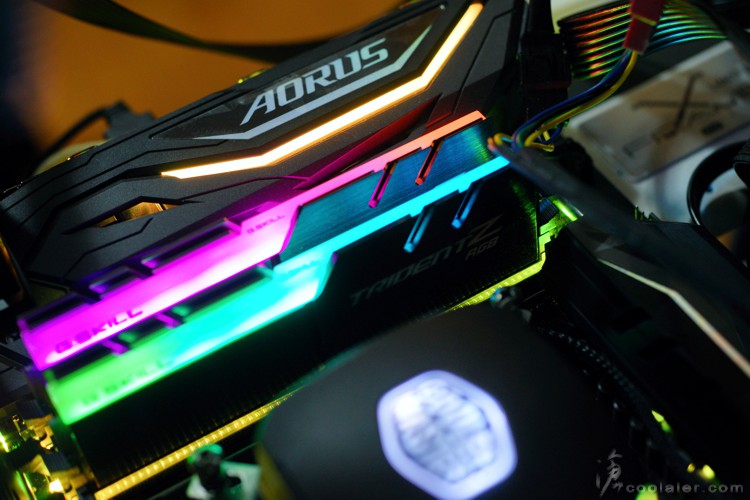

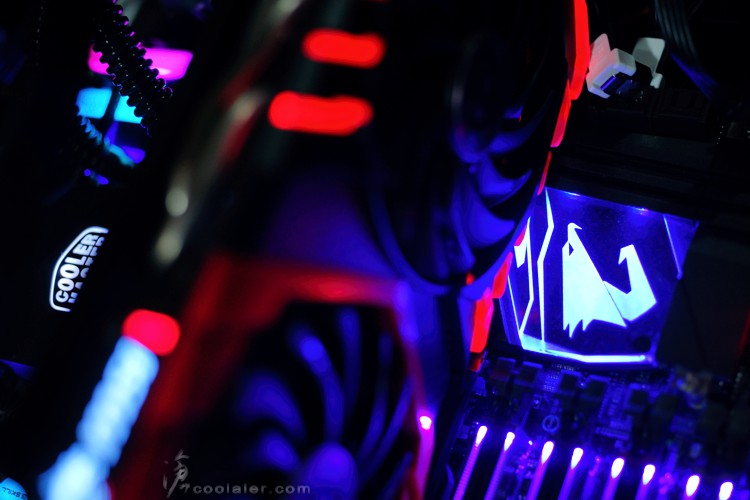

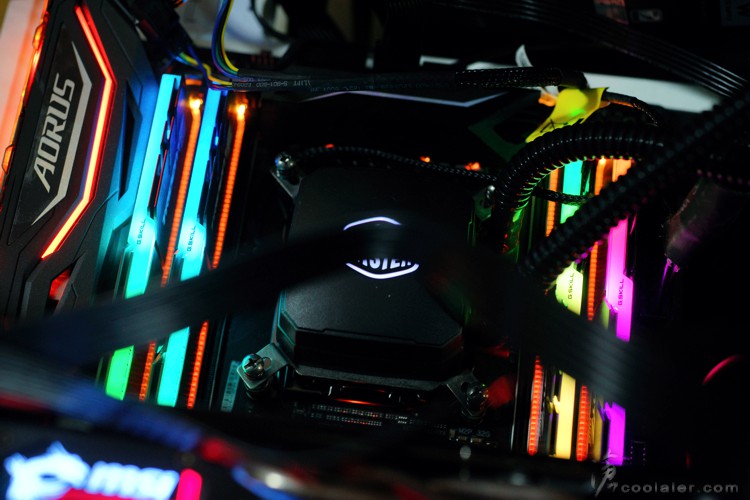

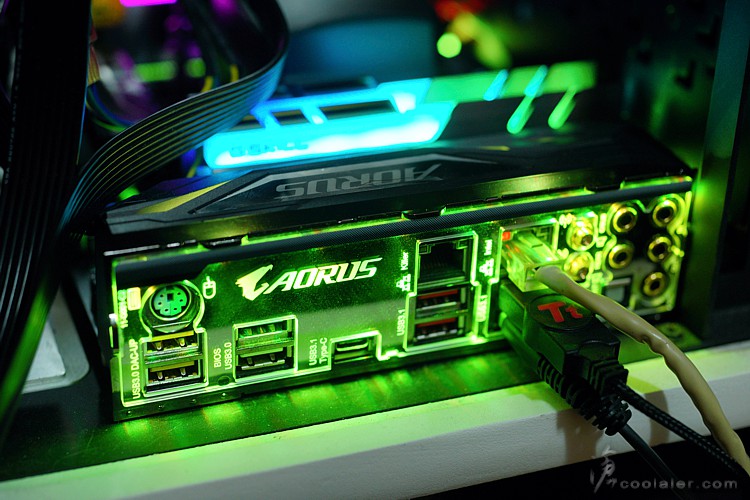

    最後來幾張燈效圖
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]



    小結
    GIGABYTE X299 AORUS Gaming 9 不管是外觀、用料、規格皆為上乘,當然還有價格也是XD,另外在超頻的部分調整選項也相當多,應該能夠滿足高階超頻玩家,先前所測的處理器 Core i7-7820X 在這張板子上也可以達成4.8GHz,甚至電壓可以在低一些,超頻後也可以得到可預期的效率提升,表示應該沒有過多的降頻,因為這一代的旗艦 Skylake-X 並不是使用釺焊,導致die與外蓋之間的導熱效率並不是太好,在預設的情況下滿載如果過於一般的散熱器就可能飆升至100度,雖然說有保護機制會自動降頻,但最終結果也會導致效率上的差異,如果你超頻了處理器,但實際上成績並沒有提升,那就可能是溫度已經太高,而導致執行跑分時並沒有在超頻時脈上面,解決辦法就是更換較好的散熱器,或是盡可能調出超頻後的最佳電壓,畢竟過多的電壓會使溫度上升,且功耗也會增加。
